T-Display AMOLED Plus 是一款基于 ESP32-S3 微控制器的高集成度开发板，主打多功能与高性能。其核心搭载 16MB Flash 和 8MB PSRAM，支持复杂应用运行。配备 1.25 英寸 AMOLED 显示屏，并支持触摸功能。内置 PMU（电源管理单元）和 RTC（实时时钟），结合 VBUS 电源管理，优化了低功耗设计。扩展方面，提供 STEMMA QT/Qwlic 双接口，兼容快速传感器连接；支持 SD 卡存储，并预留丰富 GPIO、ADC 通道及 UART 通信接口，便于外设扩展。此外，板载 BOOT 模式切换和复位电路，简化开发调试。该产品适用于智能穿戴、物联网终端等需要显示交互与多传感器集成的场景。
外观及功能介绍

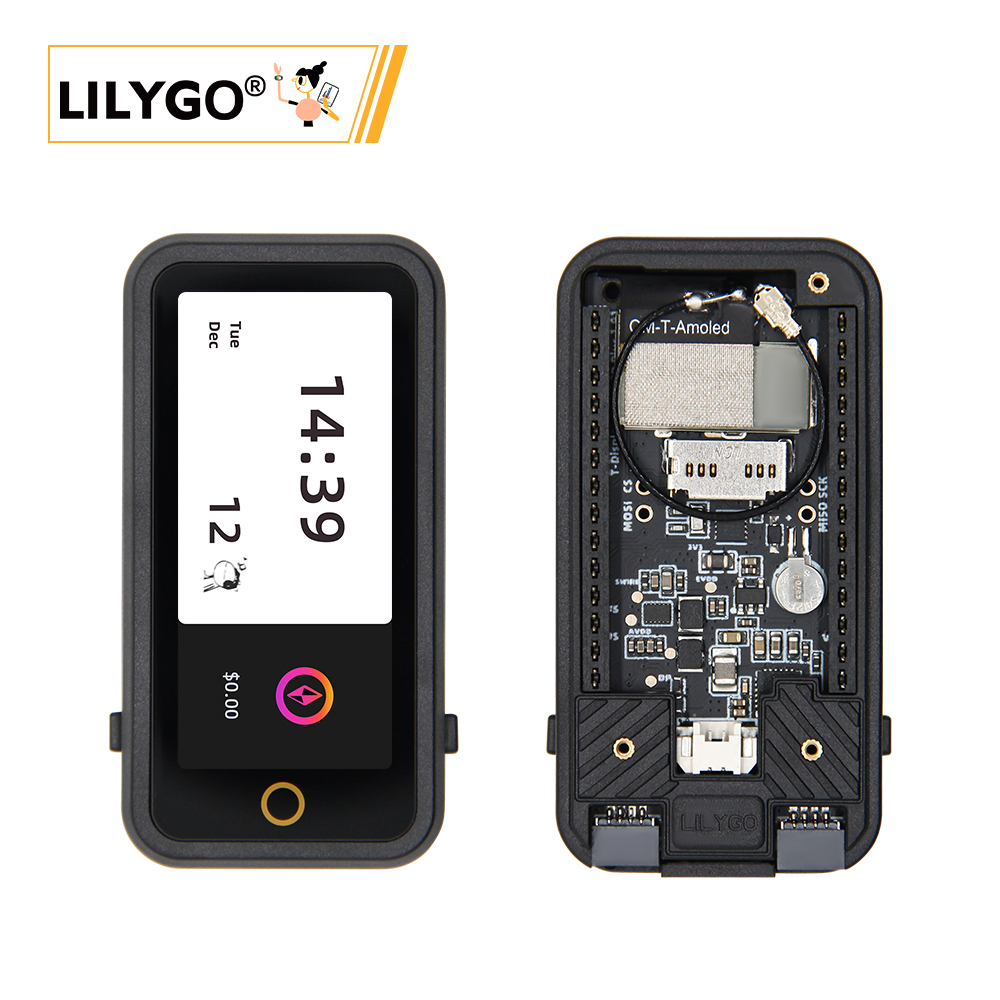

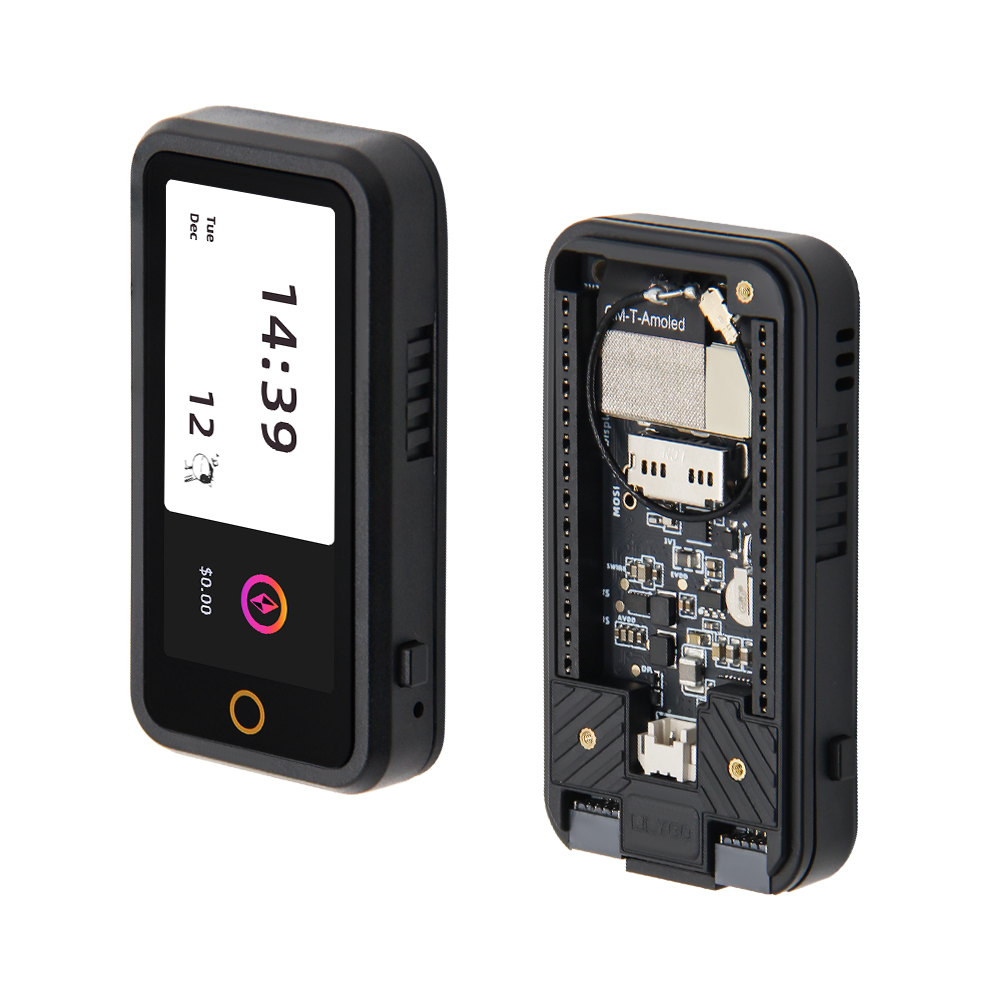

外观

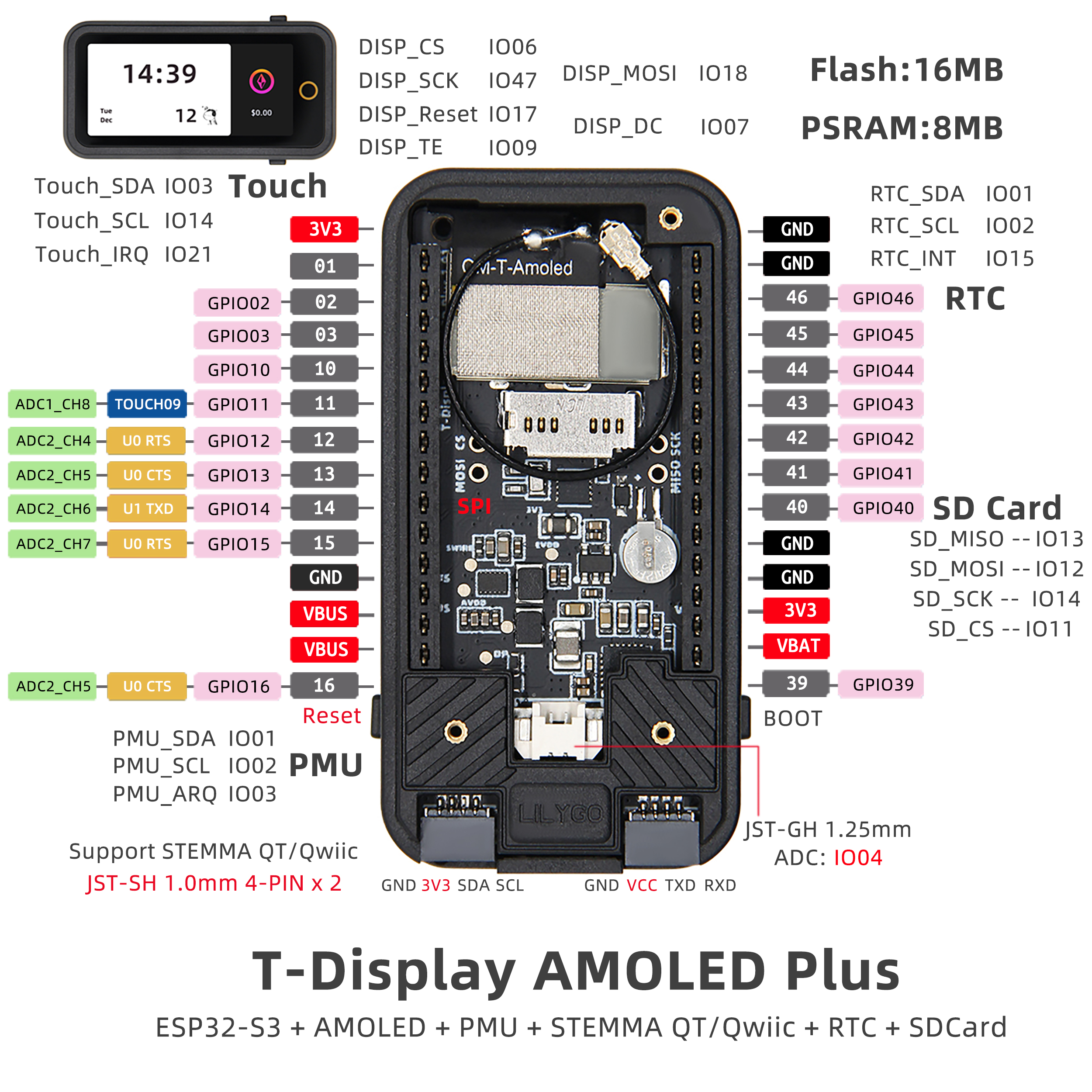

引脚图
模块资料以及参数
概述
| 组件 | 描述 |
|---|---|
| MCU | ESP32-S3R8 Dual-core LX7 microprocessor |
| FLASH | 16MB |
| PSRAM | 8MB |
| 屏幕 | 1.91 英寸 RM67162 IPS AMOLED |
| 触摸 | 触摸电容屏 |
| LoRa | 1276:868,915Mhz |
| 存储 | TF 卡 |
| RTC | PCF85063ATL/1 |
| 无线 | 2.4 GHz Wi-Fi & Bluetooth5 (LE) |
| USB | 1 × USB Port and OTG(TYPE-C接口) |
| IO 接口 | 2.54mm间距 2*13（双排）拓展IO接口 |
| 拓展接口 | 1 × FPC 天线拓展接口 +1 × TF card接口 + 1 × STEMMA QT/QWIIC接口(JST-SH 1.0MM 4Pin) + JST-GH 1.25MM 接口 |
| 按键 | 1 x RESET 按键 + 1 x BOOT 按键 |
| 电源 | AXPM65611电源芯片管理,BQ25896充电管理芯片 |
| 孔位 | 2mm定位孔 * 4 |
| 尺寸 | 60x32x12mm |
相关资料
Github：T-Display S3 AMOLED Plus
原理图
依赖库
- lvgl 8.3.9
- AceButton
- TFT_eSPI
- Arduino_GFX
- XPowersLib
- SensorLib
- TinyGPSPlus
- Arduino_NeoPixel
- OneWire
- SparkFun MAX3010x Pulse and Proximity Sensor Library
软件开发
Arduino 设置参数
| Setting | Value |
|---|---|
| Board | ESP32S3 Dev Module |
| Port | Your port |
| USB CDC On Boot | Enable |
| CPU Frequency | 240MHZ(WiFi) |
| Core Debug Level | None |
| USB DFU On Boot | Disable |
| Erase All Flash Before Sketch Upload | Disable |
| Events Run On | Core1 |
| Flash Mode | QIO 80MHZ |
| Flash Size | 16MB(128Mb) |
| Arduino Runs On | Core1 |
| USB Firmware MSC On Boot | Disable |
| Partition Scheme | 16M Flash(3M APP/9.9MB FATFS) |
| PSRAM | OPI PSRAM |
| Upload Mode | UART0/Hardware CDC |
| Upload Speed | 921600 |
| USB Mode | CDC and JTAG |
