LILYGO T3-TXCO

  • ESP32-Pico-D4
  • LoRa
  • TCXO
  • OLED
  • IoT

T3-TXCO

版本迭代

购买链接

Product SOC FLASH PSRAM Link
T3-TXCO ESP32-Pico-D4 4MB 2MB LILYGO Store

目录

描述

LILYGO LORA32 TCXO 是一款基于 LoRa 技术的无线通信模块，支持 868/915MHz 双频段，适用于全球不同地区的物联网应用。该模块搭载温度补偿晶振（TCXO），显著提升了频率稳定性，适合在温差变化较大的环境中实现高精度通信。其设计集成了 LoRa 调制技术与 32 位微控制器，兼具长距离、低功耗的数据传输与本地处理能力，可广泛应用于智能农业、远程传感器、工业监控等场景。

预览

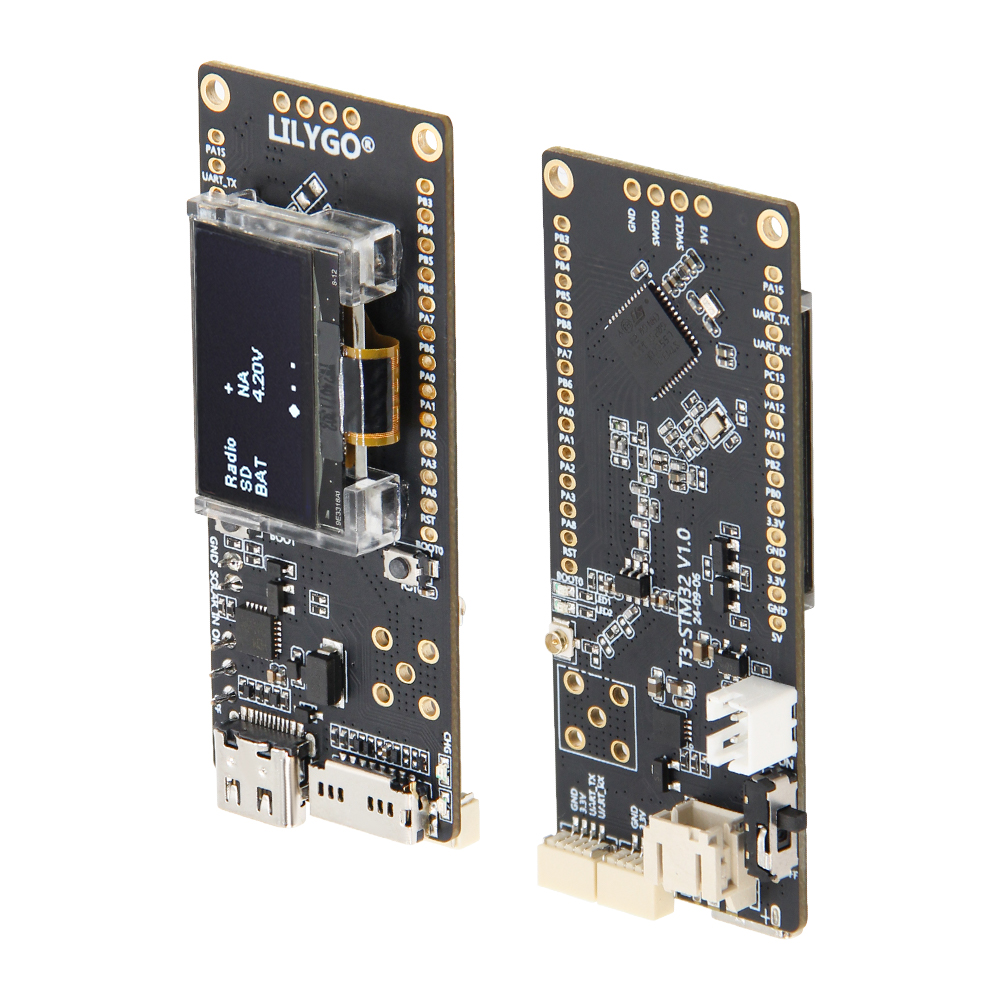

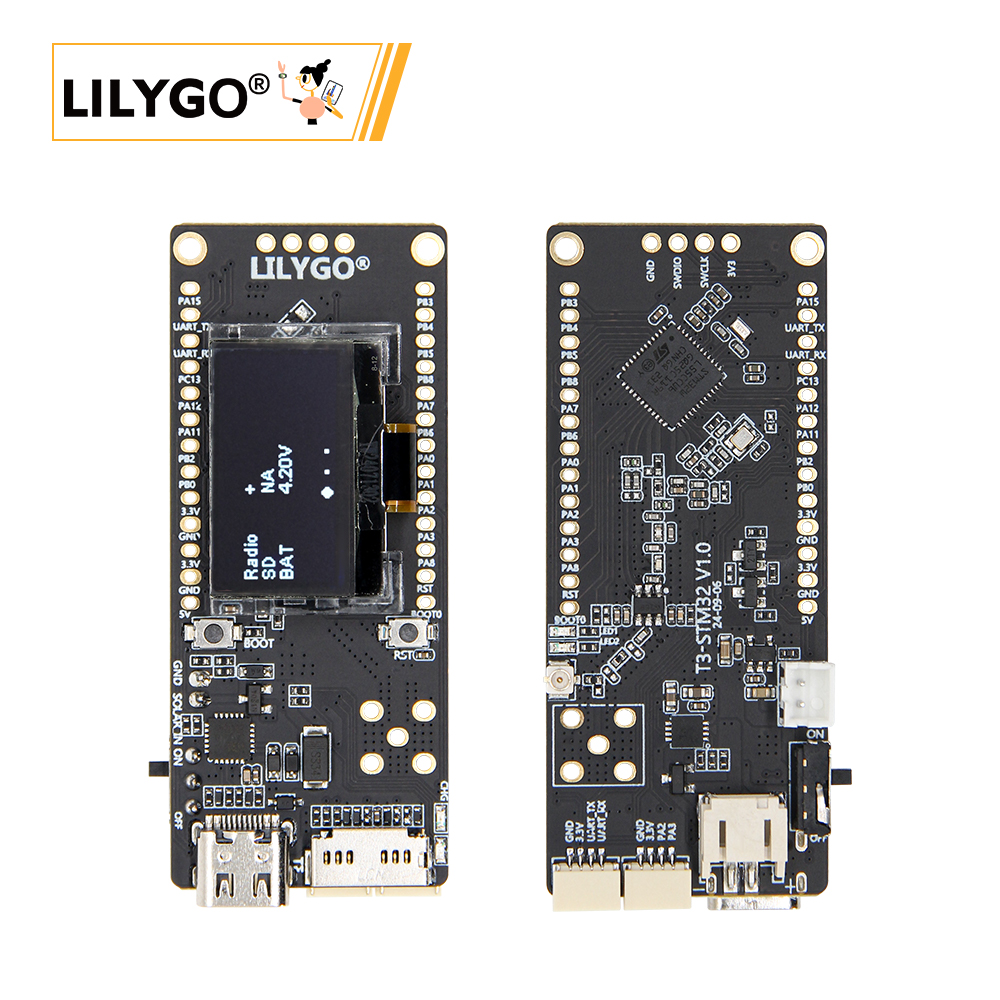

实物图

T3-TXCO

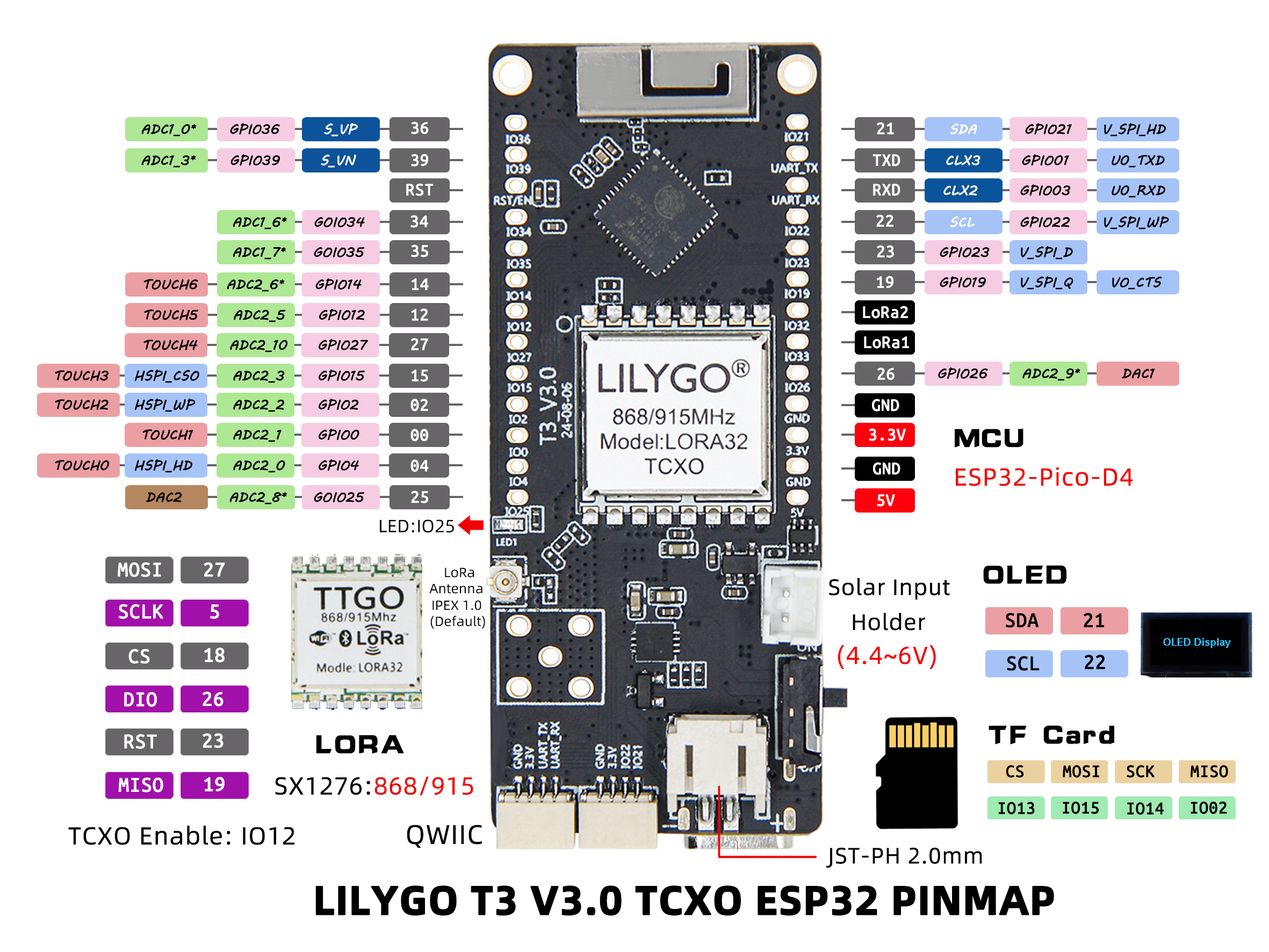

引脚图

summary

模块

MCU

  • 芯片：ESP32-Pico-D4
  • PSRAM：2MB
  • FLASH：4MB
  • 无线：Wi-Fi + Bluetooth 4.2 + BLE

屏幕

  • 类型：SSD1306 I2C OLED
  • 接口：I2C
  • 驱动芯片：SSD1306

无线通信

  • LoRa：SX1276
  • 频段：868MHz/915MHz
  • 特性：温度补偿晶振（TCXO）

电源管理

  • 供电：USB Type-C / 3.7V锂电池
  • 太阳能输入：支持
  • 电池开关：支持供电切换

概述

组件 描述
MCU ESP32-Pico-D4
FLASH 4MB
PSRAM 2MB
屏幕 SSD1306 I2C OLED
LoRa SX1276 (868/915MHz)
TCXO 温度补偿晶振
存储 TF 卡扩展
无线 Wi-Fi + Bluetooth 4.2 + BLE
USB 1 × USB Port (TYPE-C接口)
扩展接口 2 × QWIIC 接口
GPIO接口 2.54mm间距 2×13 扩展IO接口
天线接口 天线座子接口 + SMA天线接口
电源选项 USB/3.7V锂电池/太阳能输入
按键 1 x RESET 按键 + 1 x BOOT 按键
安装孔 2 × 2mm 定位孔
尺寸 66 × 27 × 13 mm

快速开始

示例支持

Example PlatformIO/Arduino ESP-IDF Description
LoRa_Communication ✓ LoRa通信示例
OLED_Display ✓ OLED显示示例
TCXO_Stability ✓ TCXO稳定性测试示例
Battery_Power ✓ 电池供电示例
Solar_Power ✓ 太阳能供电示例

PlatformIO

  1. 安装VisualStudioCode，根据你的系统类型选择安装。
  2. 打开VisualStudioCode软件侧边栏的"扩展"（或者使用Ctrl+Shift+X打开扩展），搜索"PlatformIO IDE"扩展并下载。
  3. 在安装扩展的期间，你可以前往GitHub下载程序，你可以通过点击带绿色字样的"<> Code"下载主分支程序，也通过侧边栏下载"Releases"版本程序。
  4. 扩展安装完成后，打开侧边栏的资源管理器（或者使用Ctrl+Shift+E打开），点击"打开文件夹"，找到刚刚你下载的项目代码（整个文件夹），点击"添加"，此时项目文件就添加到你的工作区了。
  5. 打开项目文件中的"platformio.ini"（添加文件夹成功后PlatformIO会自动打开对应文件夹的"platformio.ini"）,在"[platformio]"目录下取消注释选择你需要烧录的示例程序（以"default_envs = xxx"为标头），然后点击左下角的"√"进行编译，如果编译无误，将单片机连接电脑，点击左下角"→"即可进行烧录。

Arduino

  1. 安装 Arduino IDE

  2. 安装 Arduino ESP32

  3. 将 lib 目录中的所有文件夹复制到 Sketchbook location 目录中。如何查找库文件位置，请参阅此处

    • Windows: C:\Users\{用户名}\Documents\Arduino
    • macOS: /Users/{用户名}/Documents/Arduino
    • Linux: /home/{用户名}/Arduino

  4. 打开相应示例

    • 打开已下载的 LilyGo-LoRa-Series 文件夹
    • 打开 examples 文件夹
    • 选择示例文件并打开后缀为 ino 的文件

  5. 在 Arduino IDE 工具菜单中选择对应开发板型号，点击下方列表中的对应选项进行选择

    | Name | Value |
    | ------------------------------------ | ------------------------------------ |
    | Board | ESP32 Dev Module |
    | Port | Your port |
    | CPU Frequency | 240MHZ(WiFi/BT) |
    | Core Debug Level | None |
    | Erase All Flash Before Sketch Upload | Disable |
    | Events Run On | Core1 |
    | Flash Frequency | 80MHZ |
    | Flash Mode | QIO |
    | Flash Size | 4MB(32Mb) |
    | JTAG Adapter | Disabled |
    | Arduino Runs On | Core1 |
    | Partition Scheme | Huge APP (3MB No OTA/1MB SPIFFS) |
    | PSRAM | Enable |
    | Upload Speed | 921600 |
    | Programmer | Esptool |

  6. 请根据您的开发板型号取消 utilities.h 文件中对应型号的注释，例如 T3_V3_0_SX1276_TCXO，否则编译将报错

  7. 上传程序

开发平台

  1. Micropython
  2. Arduino IDE
  3. Platform IO
  4. VS Code

引脚总览

Name GPIO NUM Free
OLED(SSD1306) SDA 21 ❌
OLED(SSD1306) SCL 22 ❌
SD CS 13 ❌
SD MOSI 15 ❌
SD MISO 2 ❌
SD SCK 14 ❌
LoRa(SX1276) SCK 5 ❌
LoRa(SX1276) MISO 19 ❌
LoRa(SX1276) MOSI 27 ❌
LoRa(SX1276) RESET 23 ❌
LoRa(SX1276) DIO0 26 ❌
LoRa(SX1276) DIO1 32 ❌
LoRa(SX1276) CS 7 ❌
LoRa(SX1276) TCXO EN 12 ❌
Battery ADC 35 ❌
On Board LED 25 ❌

相关测试

功耗

Firmware Program Description
[T3-TXCO_V3.0][LoRa_Transmit]_firmware_V1.0.0.bin LoRa传输 功耗: 待补充
[T3-TXCO_V3.0][WiFi_Active]_firmware_V1.0.0.bin WiFi活跃 功耗: 待补充
[T3-TXCO_V3.0][Deep_Sleep]_firmware_V1.0.0.bin 深度睡眠 功耗: 待补充

TCXO性能

温度范围 频率稳定性 描述
-40°C ~ +85°C ±0.5ppm TCXO温度补偿性能
25°C ±0.2ppm 常温下频率精度
Features Details
RF Module SX1276
Frequency range 840～945MHz
Transfer rate(LoRa) 0.018K～37.5Kbps
Transfer rate(FSK) 1.2K～300Kbps
Modulation FSK, GFSK, MSK, GMSK, LoRa，OOK

常见问题

  • Q. 如何调节外接天线电阻？

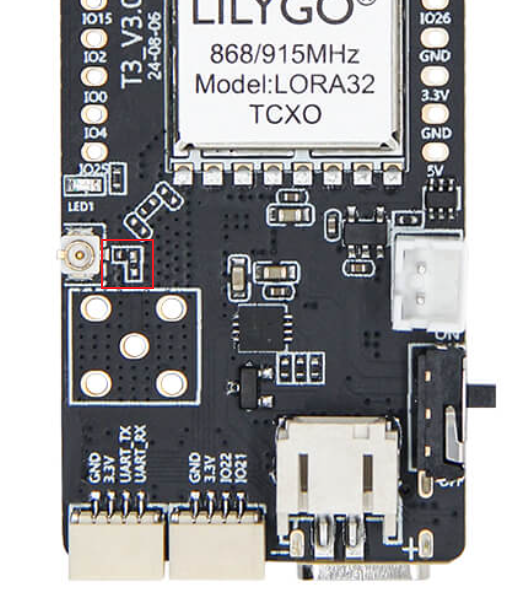

    A. 参考下图调整电阻方向实现调节外接天线的电阻：

    天线电阻调节

  • Q. TCXO相比普通晶振有什么优势？
    A. TCXO（温度补偿晶振）在温度变化时能保持更高的频率稳定性，适合环境温度变化大的应用场景。

  • Q. 支持哪些供电方式？
    A. 支持USB Type-C供电、3.7V锂电池供电和太阳能输入，可通过电池开关切换。

  • Q. LoRa通信距离是多少？
    A. 在理想条件下，通信距离可达数公里，具体取决于环境因素和天线配置。

  • Q. 为什么我的板子烧录失败？
    A. 请按住"BOOT"按键同时按"RST"按键，然后释放"RST"按键，进入下载模式后重新下载程序。
