LILYGO T-Beam SUPREME

版本迭代:

购买链接

目录

• 描述
• 预览
• 模块
• 快速开始
• 引脚总览
• 相关测试
• 常见问题
• 项目
• 资料
• 依赖库

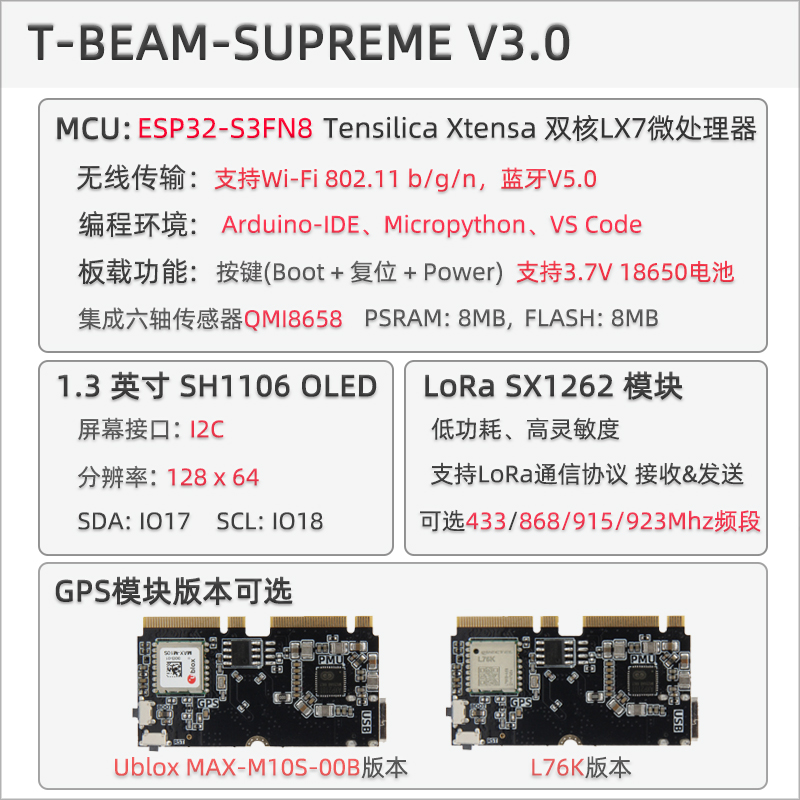

描述

T-BEAM-SUPREME V3.0 是一款高性能多功能的物联网开发板，基于 ESP32-S3FN8 双核处理器设计，支持 Wi-Fi 802.11 b/g/n 和蓝牙 5.0，提供灵活的无线连接能力。开发板兼容 Arduino-IDE、MicroPython 和 VS Code 编程环境，搭载 8MB PSRAM 和 8MB Flash 存储，并集成六轴传感器（QMI8658）、温湿度气压传感器（BME280）、3.7V 18650 电池供电接口及多功能按键（Boot/复位/电源）。

其配备 1.3 英寸 SH1106 OLED 屏幕（128x64 分辨率，I2C 接口），支持 LoRa SX1262 模块（覆盖 433/868/915/923MHz 频段），可实现远距离低功耗通信。此外，用户可灵活选择 Ublox MAX-M10S 或 L76K GPS 模块版本，满足精准定位需求，适用于智能硬件、环境监测及物联网节点开发等场景。

预览

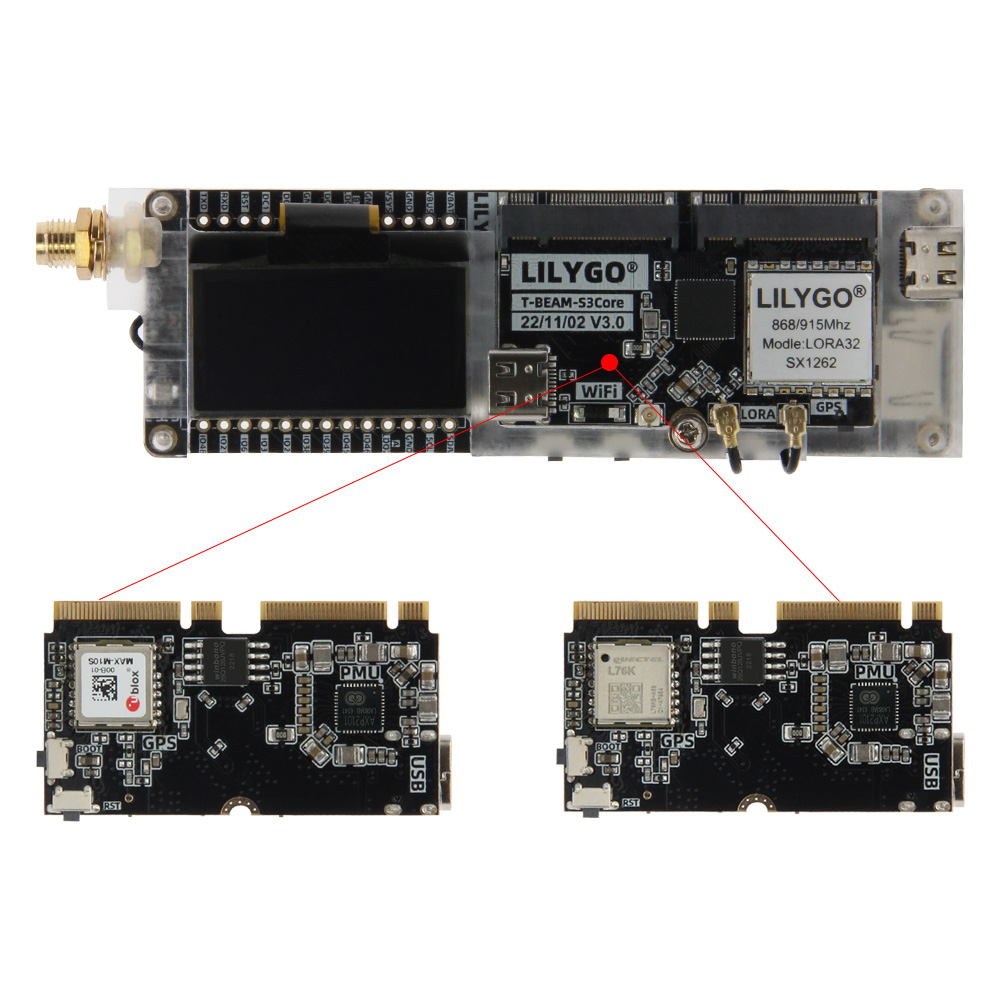

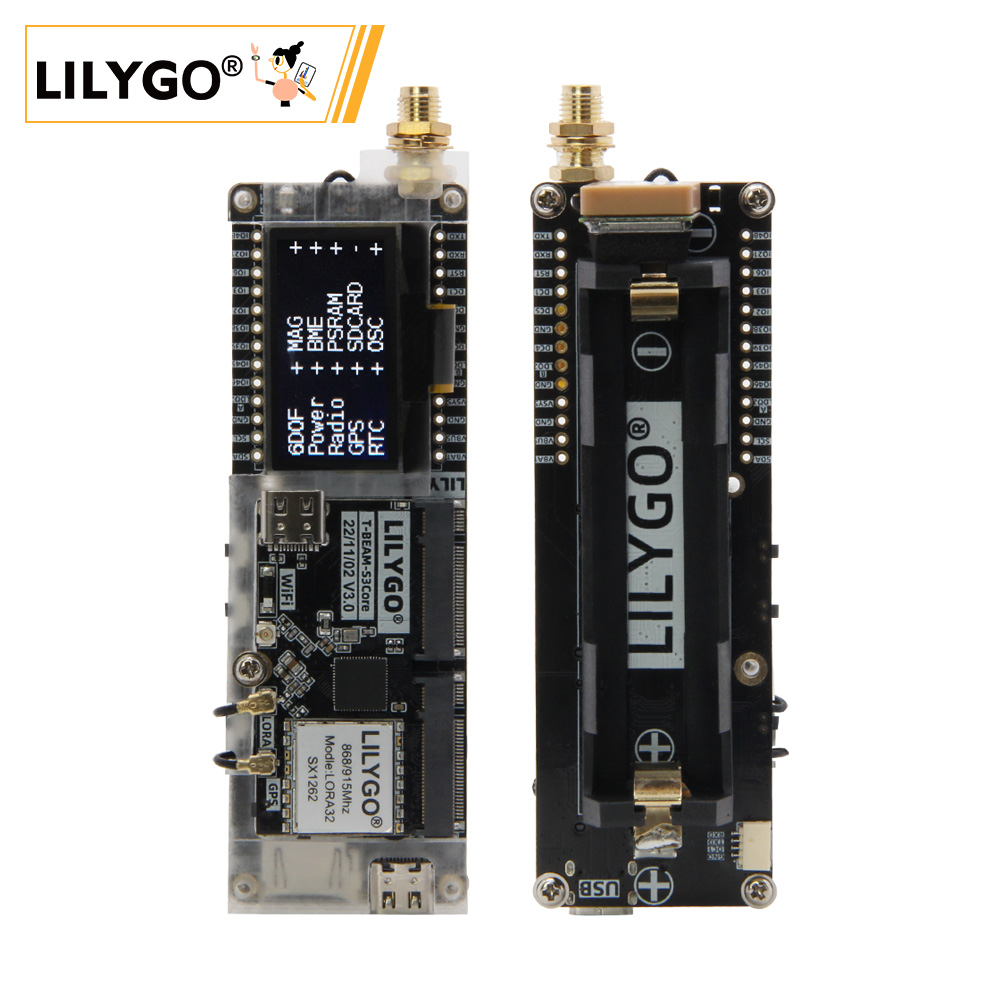

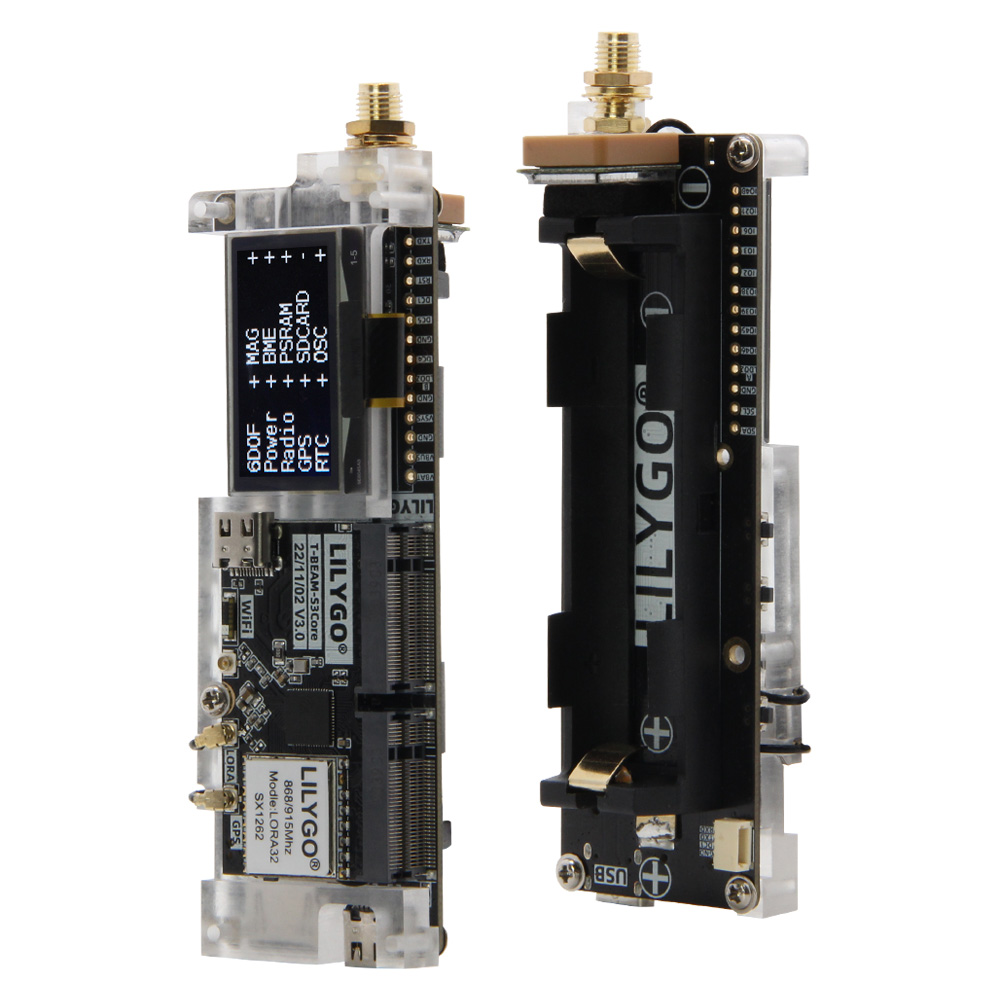

实物图

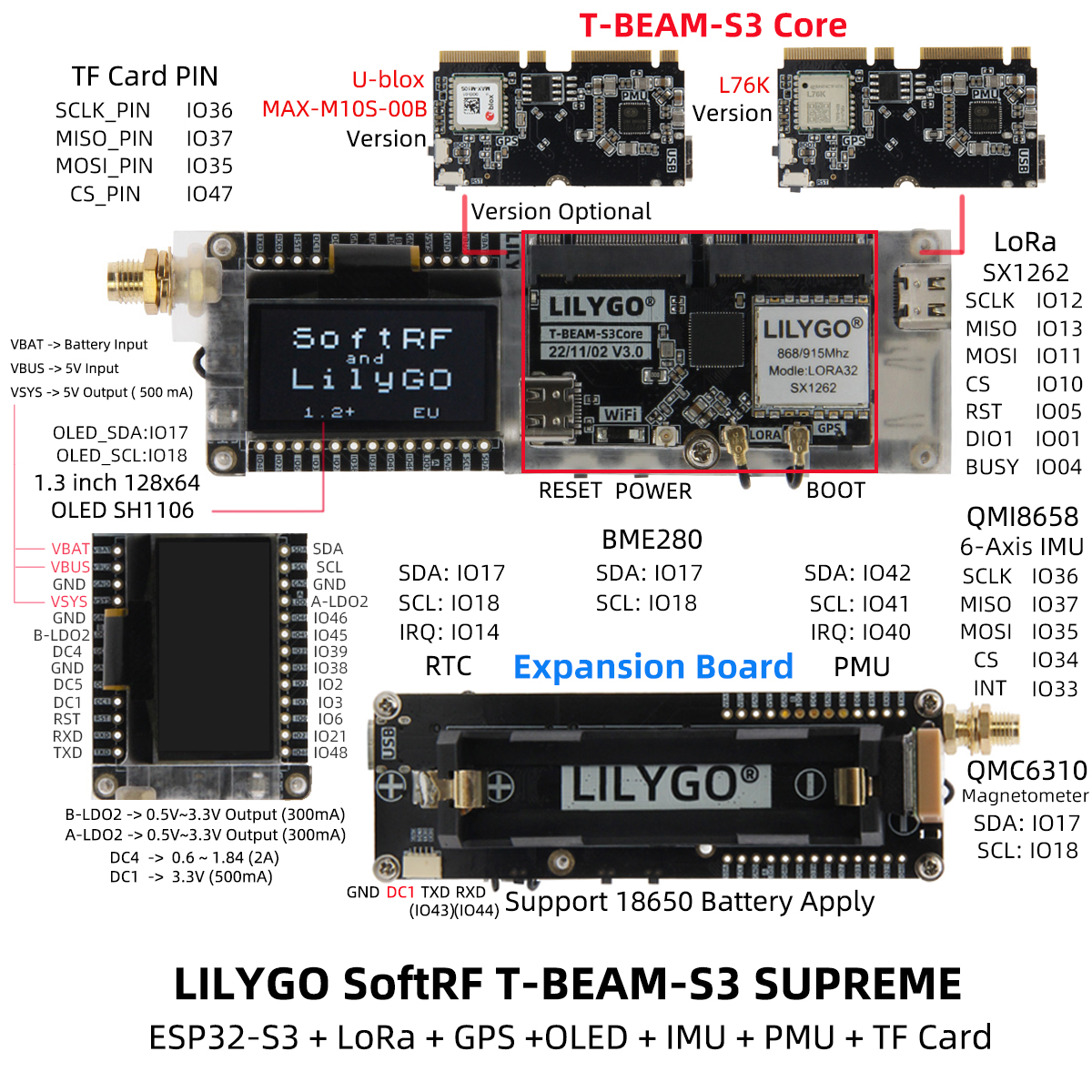

引脚图

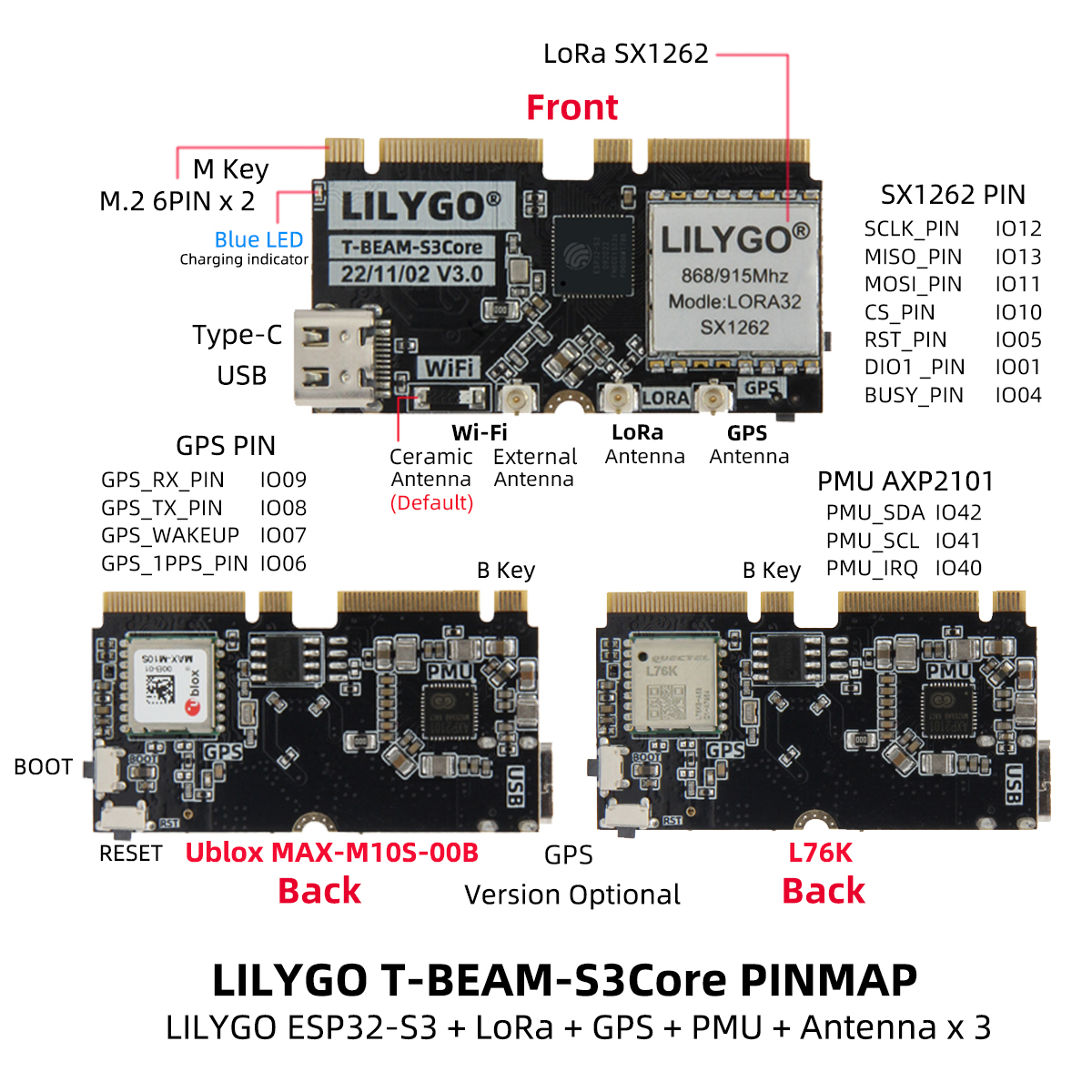

核心板与拓展板

模块

MCU

• 芯片：ESP32-S3FN8
• PSRAM：8MB
• FLASH：8MB
• 其他说明：更多资料请访问乐鑫官方ESP32-S3数据手册

屏幕

• 尺寸：1.3英寸 OLED
• 分辨率：128x64px
• 屏幕类型：OLED
• 驱动芯片：SH1106
• 总线通信协议：I2C

LoRa

• 芯片：SX1262
• 频率：433/868/915/923MHz
• 其他：可选 SX1280 (2.4GHz)

GPS

• 芯片：MAX-M10S 或 L76K（可选）
• 特性：MAX-M10S 支持 NMEA 0183 协议，L76K 支持 UBX 协议
• 波特率：9600/19200/38400/57600/115200

传感器

• 六轴传感器：QMI8658
• 温湿度气压传感器：BME280
• 磁力计：QMC6310

电源管理

• 芯片：AXP2101
• 特性：支持 3.7V 18650 电池供电

RTC

• 芯片：PCF85063ATL
• 总线通信协议：I2C

I2C 设备地址

电气参数

电源管理

• T-Beam Supreme GPS 备用电源由 18650 电池提供。若您移除 18650 电池，将无法实现 GPS 热启动。如需使用 GPS 热启动，请连接 18650 电池。

概述

快速开始

示例支持

./examples/
├── ArduinoLoRa                              # Only support SX1276/SX1278 radio module (仅支持 SX1276/SX1278 无线电模块)
│   ├── LoRaReceiver
│   └── LoRaSender
├── Display                                  # Only supports TBeam TFT Shield
│   ├── Free_Font_Demo
│   ├── TBeam_TFT_Shield
│   ├── TFT_Char_times
│   └── UTFT_demo
├── GPS                                      # T-Beam GPS demo examples
│   ├── TinyGPS_Example
│   ├── TinyGPS_FullExample
│   ├── TinyGPS_KitchenSink
│   ├── UBlox_BasicNMEARead                  # Only support Ublox GNSS Module
│   ├── UBlox_NMEAParsing                    # Only support Ublox GNSS Module
│   ├── UBlox_OutputRate                     # Only support Ublox GNSS Module
│   └── UBlox_Recovery                       # Only support Ublox GNSS Module
├── LoRaWAN                                  # LoRaWAN examples
│   ├── LMIC_Library_OTTA
│   └── RadioLib_OTAA
├── OLED
│   ├── SH1106FontUsage
│   ├── SH1106GraphicsTest
│   ├── SH1106IconMenu
│   ├── SH1106PrintUTF8
│   ├── SSD1306SimpleDemo
│   └── SSD1306UiDemo
├── PMU                                      # T-Beam & T-Beam S3 PMU demo examples
├── RadioLibExamples                         # RadioLib examples,Support SX1276/78/62/80...
│   ├── Receive_Interrupt
│   └── Transmit_Interrupt
├── Sensor                                   # Sensor examples,only support t-beams3-supreme
│   ├── BME280_AdvancedsettingsExample
│   ├── BME280_TestExample
│   ├── BME280_UnifiedExample
│   ├── PCF8563_AlarmByUnits
│   ├── PCF8563_SimpleTime
│   ├── PCF8563_TimeLib
│   ├── PCF8563_TimeSynchronization
│   ├── QMC6310_CalibrateExample
│   ├── QMC6310_CompassExample
│   ├── QMC6310_GetDataExample
│   ├── QMC6310_GetPolarExample
│   ├── QMI8658_BlockExample
│   ├── QMI8658_GetDataExample
│   ├── QMI8658_InterruptBlockExample
│   ├── QMI8658_InterruptExample
│   ├── QMI8658_LockingMechanismExample
│   ├── QMI8658_MadgwickAHRS
│   ├── QMI8658_PedometerExample
│   ├── QMI8658_ReadFromFifoExample
│   └── QMI8658_WakeOnMotion
|── T3S3Factory                              # T3 S3 factory test examples
└── Factory                                  # T-Beam & T-Beam S3 and BPF factory test examples

PlatformIO

1. 安装 Visual Studio Code 和 Python
2. 在 Visual Studio Code 的扩展中搜索 PlatformIO 插件并安装
3. 安装完成后，需要重启 Visual Studio Code
4. 重启后，在左上角选择 文件 -> 打开文件夹 -> 选择 LilyGo-LoRa-Series 目录
5. 等待第三方依赖库安装完成
6. 点击打开 platformio.ini 文件，在 platformio 栏目中
7. 在 default_envs 下选择您要使用的开发板名称，并取消其注释
8. 取消其中一行 src_dir = xxxx 的注释，确保只有一行生效。请注意示例注释，其中说明了哪些功能可用、哪些不可用。
9. 点击左下角的 (✔) 符号进行编译
10. 使用 USB-C 数据线将开发板连接至电脑（Micro-USB 接口用于模块固件升级）
11. 点击 (→) 上传固件
12. 点击 (插头符号) 监视串行输出
13. 若无法烧录或 USB 设备持续闪烁，请查看下方的常见问题解答

Arduino

1. 安装 Arduino IDE

2. 安装 Arduino ESP32

3. 将 lib 目录中的所有文件夹复制到 Sketchbook location 目录中。如何查找库文件位置，请参阅此处

   • Windows: C:\Users\{用户名}\Documents\Arduino
   • macOS: /Users/{用户名}/Documents/Arduino
   • Linux: /home/{用户名}/Arduino

4. 打开相应示例

   • 打开已下载的 LilyGo-LoRa-Series 文件夹
   • 打开 examples 文件夹
   • 选择示例文件并打开后缀为 ino 的文件

5. 在 Arduino IDE 工具菜单中选择对应开发板型号，点击下方列表中的对应选项进行选择

   | Name | Value |
   | ------------------------------------ | --------------------------------- |
   | Board | ESP32S3 Dev Module |
   | Port | Your port |
   | USB CDC On Boot | Enable |
   | CPU Frequency | 240MHZ(WiFi) |
   | Core Debug Level | None |
   | USB DFU On Boot | Disable |
   | Erase All Flash Before Sketch Upload | Disable |
   | Events Run On | Core1 |
   | Flash Mode | QIO 80MHZ |
   | Flash Size | 8MB(64Mb) |
   | Arduino Runs On | Core1 |
   | USB Firmware MSC On Boot | Disable |
   | Partition Scheme | 8M Flash(3M APP/1.5MB SPIFFS) |
   | PSRAM | QSPI PSRAM |
   | Upload Mode | UART0/Hardware CDC |
   | Upload Speed | 921600 |
   | USB Mode | CDC and JTAG |
   | Programmer | Esptool |

6. 请根据您的开发板型号取消 utilities.h 文件中对应型号的注释，例如 T_BEAM_S3_SUPREME_SX1262 或者 T_BEAM_S3_SUPREME_LR1121，否则编译将报错

7. 上传程序

开发平台

1. Arduino IDE
2. Platform IO
3. ESP-IDF
4. Micropython

引脚总览

1. GNSS 唤醒功能仅在 L76K 版本中可用。

2. 收音机有自己的 SPI 总线，而其他外设 SPI 设备则共享该 SPI 总线

相关测试

测试数据待补充

常见问题

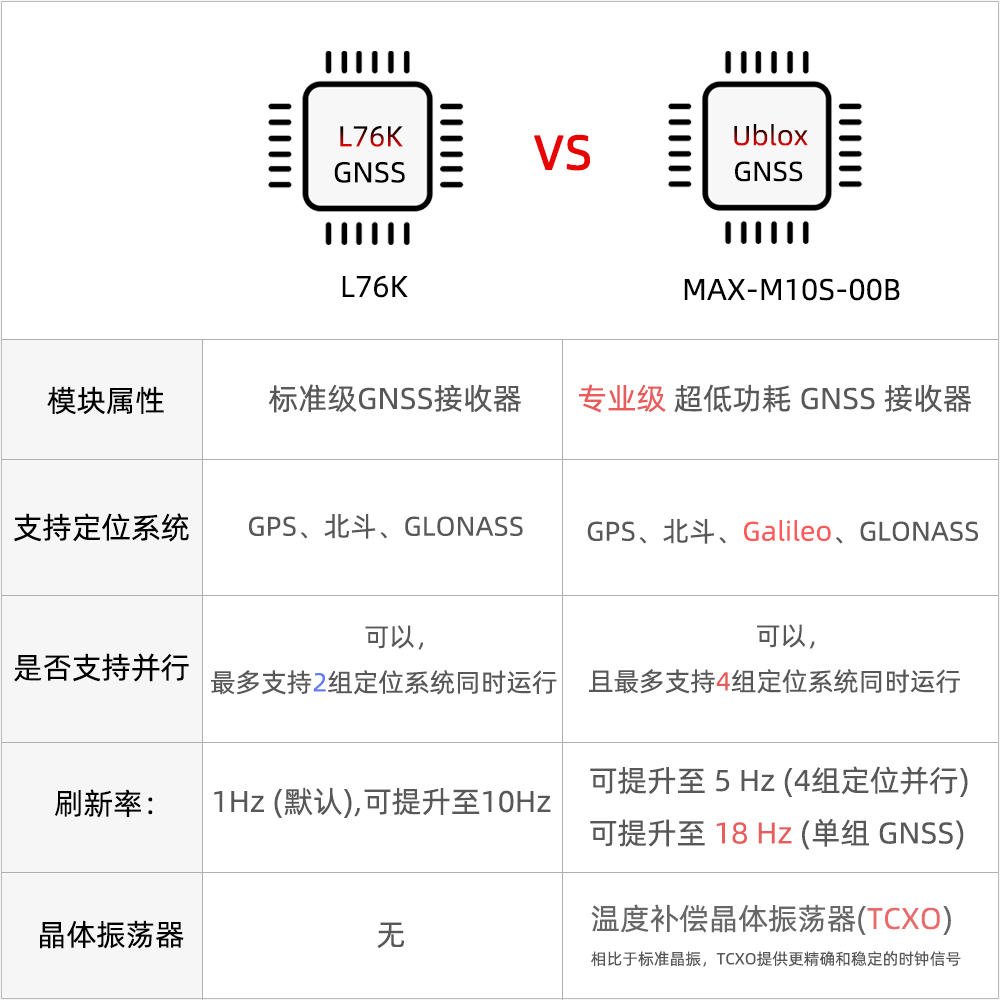

• Q. 如何选择 GPS 模块版本？
  A. MAX-M10S 精度更高功耗更低，L76K 成本更有优势。根据定位精度和预算需求选择。

• Q. LoRa 通信距离不理想怎么办？
  A. 检查天线连接，确保在开阔环境使用，调整 LoRa 参数（扩频因子、带宽等）。

• Q. 电池供电时间短？
  A. 启用深度睡眠模式，关闭不必要的传感器和外设，选择低功耗运行模式。

• Q. 设备无法烧录程序？
  A. 确保 USB CDC On Boot 已启用，按住 BOOT 按键再点击 RESET 进入下载模式。

项目

• T-Beam Supreme schematic

资料

• 原理图
• SX1262 数据手册
• MAX-M10S 数据手册
• L76K 协议规范
• BME280 数据手册
• QMI8658 数据手册

依赖库

• AXP202X_Library
• Arduino_GFX
• Adafruit_BME280_Library
• RadioLib
• TinyGPSPlus
• U8g2
• SensorsLib
