LILYGO T3-S3 E-paper

版本迭代

购买链接

目录

• 描述
• 预览
• 模块
• 快速开始
• 引脚总览
• 相关测试
• 常见问题
• 项目
• 资料
• 依赖库

描述

T3-S3 E-Paper 是一款基于 ESP32S3FH4R2 微控制器的低功耗物联网开发板，集成 2.4GHz Wi-Fi 和蓝牙 5.0 双模无线通信，并支持多种 LoRa 射频模块（包括 SX1280、SX1276、SX1262），覆盖 2.4GHz 及 868/915MHz 频段，适用于远距离低功耗数据传输场景。其核心搭载 2.13 英寸电子墨水屏（DEPG0213BN），分辨率为 250×122，屏幕尺寸紧凑（48.55×23.70mm），兼具低功耗与高可视性，适合信息静态显示需求（如电子标签、环境监测）。硬件配置包括 4MB Flash 和 2MB PSRAM，支持 SD 卡扩展存储，并提供 USB 或 3.7V 锂电池双供电（带电池开关），满足移动设备长续航需求。板载 Reset/Boot 按键、多频段天线（板载+外置）及紧凑机身设计（67×29mm），使其在智慧农业、工业传感、智能仓储等领域具有广泛适用性。

预览

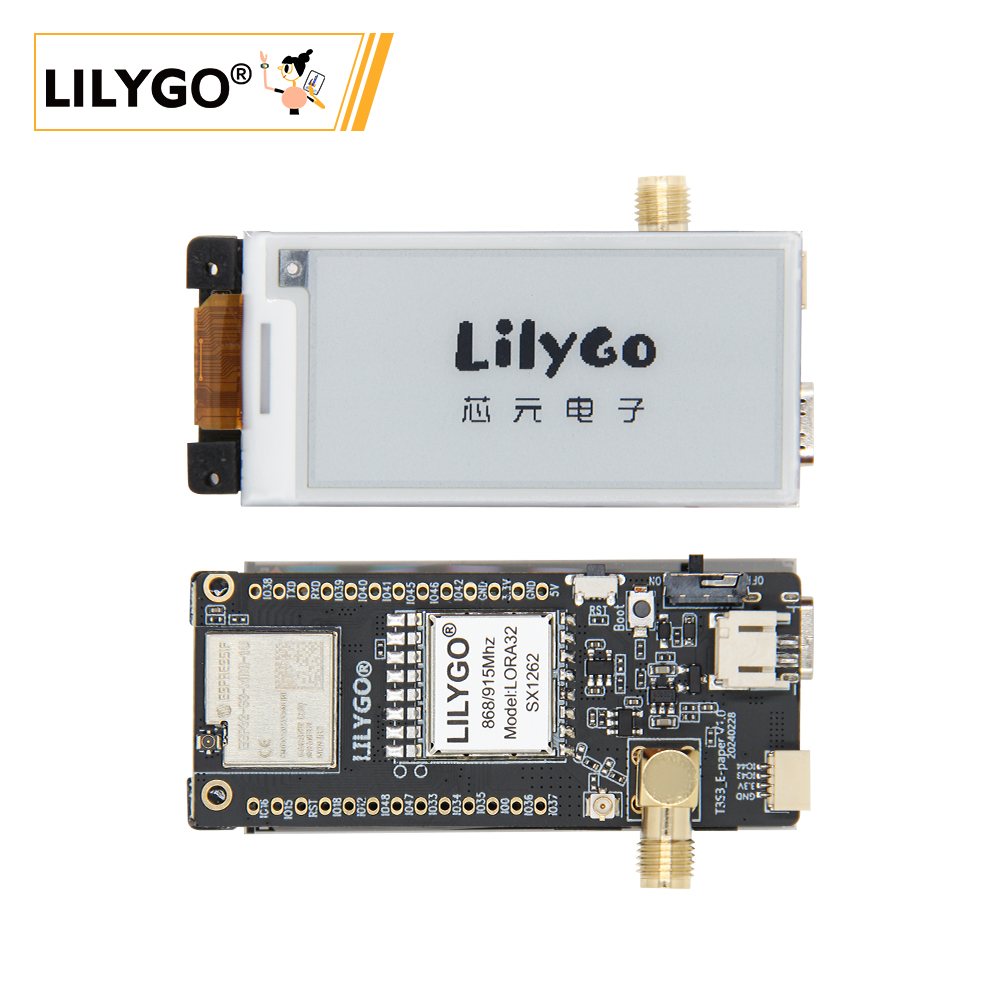

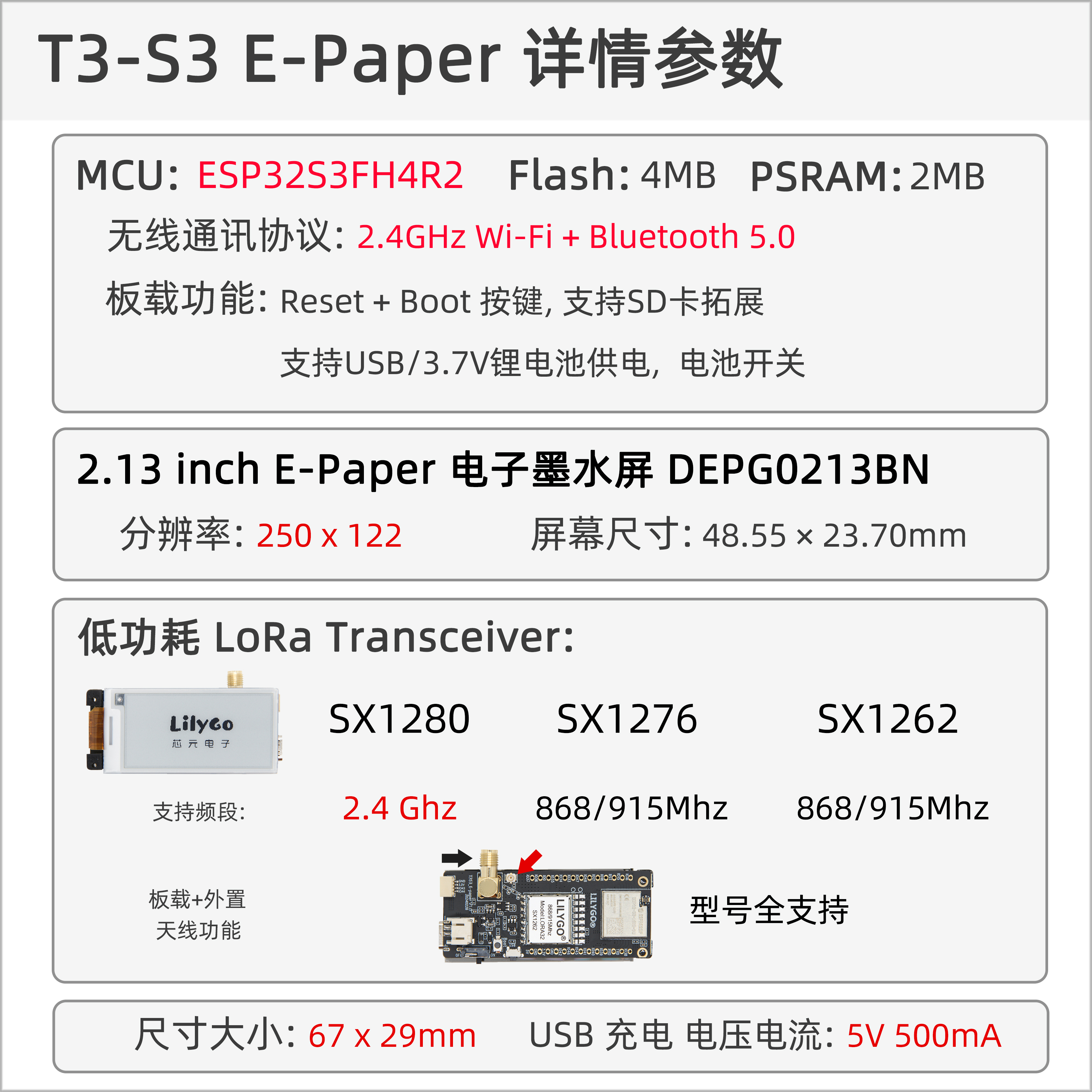

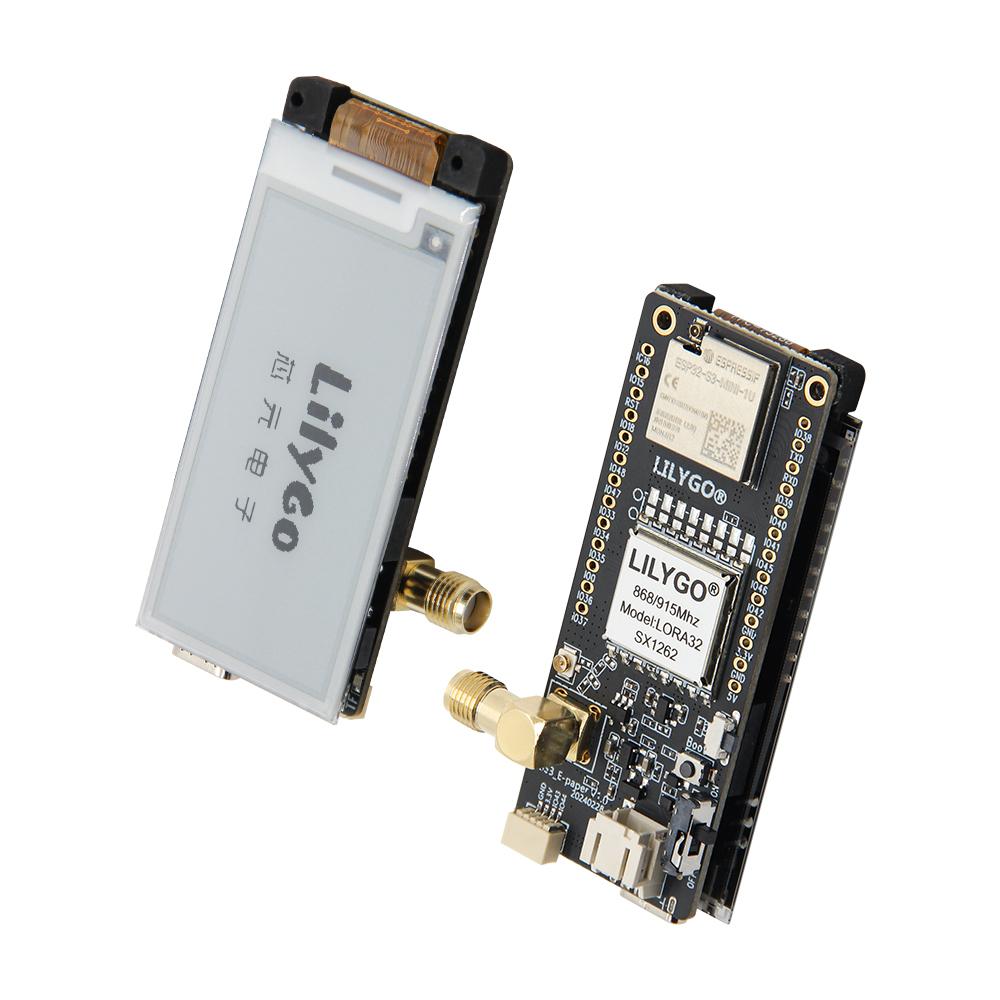

实物图

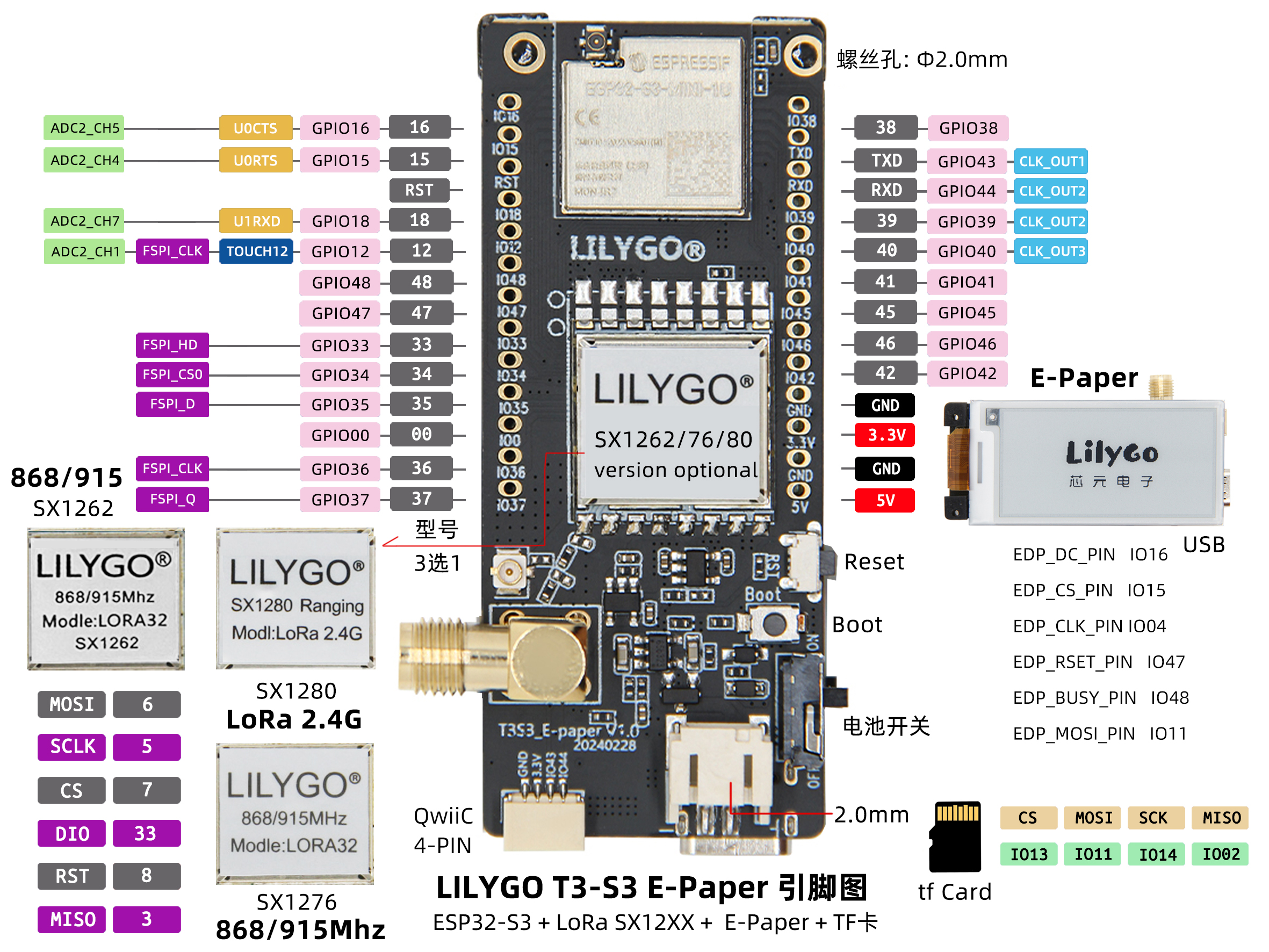

引脚图

模块

MCU

• 芯片：ESP32-S3FH4R2
• PSRAM：2MB (OPI PSRAM)
• FLASH：4MB
• 无线：2.4 GHz Wi-Fi & Bluetooth 5 (LE)

屏幕

• 尺寸：2.13英寸电子墨水屏
• 分辨率：250×122px
• 屏幕类型：E-Paper
• 驱动芯片：DEPG0213BN
• 兼容库：GxEPD
• 总线通信协议：SPI

无线通信

• LoRa模块：SX1280/SX1276/SX1262
• 频段：2.4GHz / 868MHz / 915MHz
• 特性：多频段支持

电源管理

• 供电：USB Type-C / 3.7V锂电池
• 电池开关：支持供电切换

概述

快速开始

示例支持

PlatformIO

1. 安装VisualStudioCode，根据你的系统类型选择安装。
2. 打开VisualStudioCode软件侧边栏的"扩展"（或者使用Ctrl+Shift+X打开扩展），搜索"PlatformIO IDE"扩展并下载。
3. 在安装扩展的期间，你可以前往GitHub下载程序，你可以通过点击带绿色字样的"<> Code"下载主分支程序，也通过侧边栏下载"Releases"版本程序。
4. 扩展安装完成后，打开侧边栏的资源管理器（或者使用Ctrl+Shift+E打开），点击"打开文件夹"，找到刚刚你下载的项目代码（整个文件夹），点击"添加"，此时项目文件就添加到你的工作区了。
5. 打开项目文件中的"platformio.ini"（添加文件夹成功后PlatformIO会自动打开对应文件夹的"platformio.ini"）,在"[platformio]"目录下取消注释选择你需要烧录的示例程序（以"default_envs = xxx"为标头），然后点击左下角的"√"进行编译，如果编译无误，将单片机连接电脑，点击左下角"→"即可进行烧录。

Arduino

1. 安装Arduino，根据你的系统类型选择安装。
2. 打开项目文件夹的"example"目录，选择示例项目文件夹，打开以".ino"结尾的文件即可打开Arduino IDE项目工作区。
3. 打开右上角"工具"菜单栏->选择"开发板"->"开发板管理器"，找到或者搜索"esp32"，下载作者名为"Espressif Systems"的开发板文件。接着返回"开发板"菜单栏，选择"ESP32S3 Dev Module"开发板。
4. 打开菜单栏"文件"->"首选项"，找到"项目文件夹位置"这一栏，将项目目录下的"libraries"文件夹里的所有库文件连带文件夹复制粘贴到这个目录下的"libraries"里边。
5. 在"工具"菜单中选择正确的设置，如下表所示。

ESP32-S3

6. 选择正确的端口。
7. 点击右上角"√"进行编译，如果编译无误，将单片机连接电脑，点击右上角"→"即可进行烧录。

开发平台

1. Micropython
2. Arduino IDE
3. Platform IO

引脚总览

#define EDP_BUSY_PIN            48
#define EDP_RSET_PIN            47
#define EDP_DC_PIN              16
#define EDP_CS_PIN              15
#define EDP_CLK_PIN             14 // CLK
#define EDP_MOSI_PIN            11 // MOSI
#define EDP_MISO_PIN            -1

#define RADIO_SCLK_PIN          5
#define RADIO_MISO_PIN          3
#define RADIO_MOSI_PIN          6
#define RADIO_CS_PIN            7
#define RADIO_DIO1_PIN          33
#define RADIO_BUSY_PIN          34
#define RADIO_RST_PIN           8
#define RADIO_POW_PIN           35

//! SX1276/78 module only
#define RADIO_DIO0_PIN          9
#define RADIO_DIO3_PIN          21
#define RADIO_DIO4_PIN          10
#define RADIO_DIO5_PIN          36
//! end

#define SDCARD_MOSI             EDP_MOSI_PIN
#define SDCARD_SCLK             EDP_CLK_PIN
#define SDCARD_MISO             2
#define SDCARD_CS               13

#define BOARD_LED               37
#define LED_ON                  HIGH

#define BAT_ADC_PIN             1
#define BUTTON_PIN              0

相关测试

E-Paper性能

常见问题

• Q. 如何调节外接天线电阻？

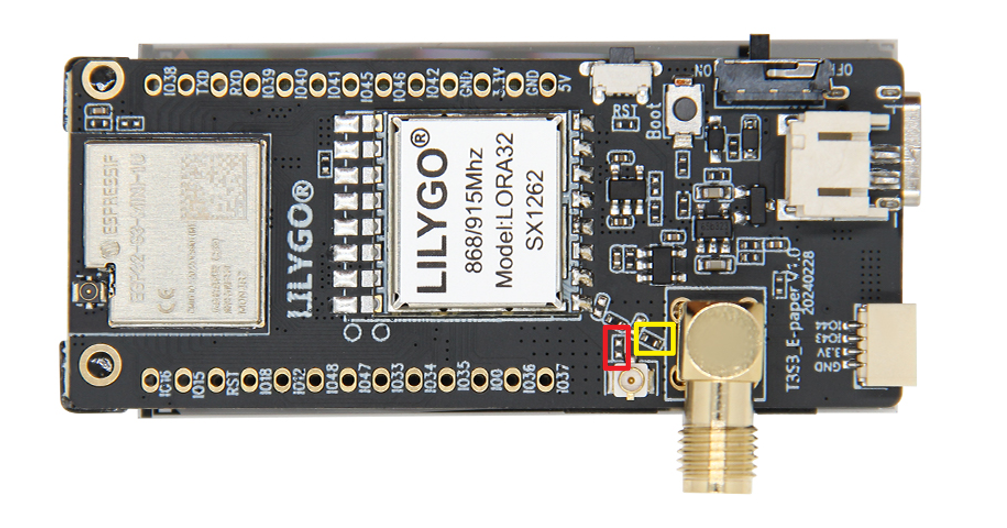

  A. 参考下图调整电阻方向实现调节外接天线的电阻：



• Q. 电子墨水屏刷新率为什么比较慢？
  A. 这是电子墨水屏的特性，全屏刷新需要2-3秒，但刷新后无需供电即可保持显示，适合静态信息展示。

• Q. 支持哪些LoRa模块？
  A. 支持SX1280（2.4GHz）、SX1276/SX1262（868/915MHz）多种LoRa模块。

• Q. 电池续航时间多久？
  A. 在深度睡眠模式下，配合适当容量的锂电池可达到数周至数月的续航。

• Q. 为什么我的板子烧录失败？
  A. 请按住"BOOT"按键同时按"RST"按键，然后释放"RST"按键，进入下载模式后重新下载程序。

项目

• T3-S3-E-paper_V1.0

资料

• DEPG0213BN Datasheet
• ESP32-S3 Datasheet
• SX1262 Datasheet
• SX1276 Datasheet
• SX1280 Datasheet

依赖库

• GxEPD
• RadioLib
• Adafruit-GFX-Library
• SensorLib
