描述

LILYGO T-Glass 是一款基于ESP32-S3主控芯片的智能可穿戴设备，集成BHI260AP运动传感器和JD96013A型号的AMOLED显示屏，具备126×126像素的可见显示区域，支持触控交互与高对比度视觉效果。内置4MB Flash和2MB OSPI PSRAM，确保流畅运行与数据存储能力。功能模块丰富，包含实时时钟（RTC）、麦克风（支持MIC_CLOCK/MIC_DATA音频输入）、振动反馈（Vibration_Pin）、电池电量监测（BAT_ADC）以及触摸按键（Touch_Button），适用于运动追踪、智能提醒等场景。通过LILYGOT-GlassPINMAP接口方案，整合了SPI、I²C等通信协议，优化了硬件布局，适合轻量化设计需求，如智能眼镜或便携式穿戴设备，兼具低功耗与高性能特性。

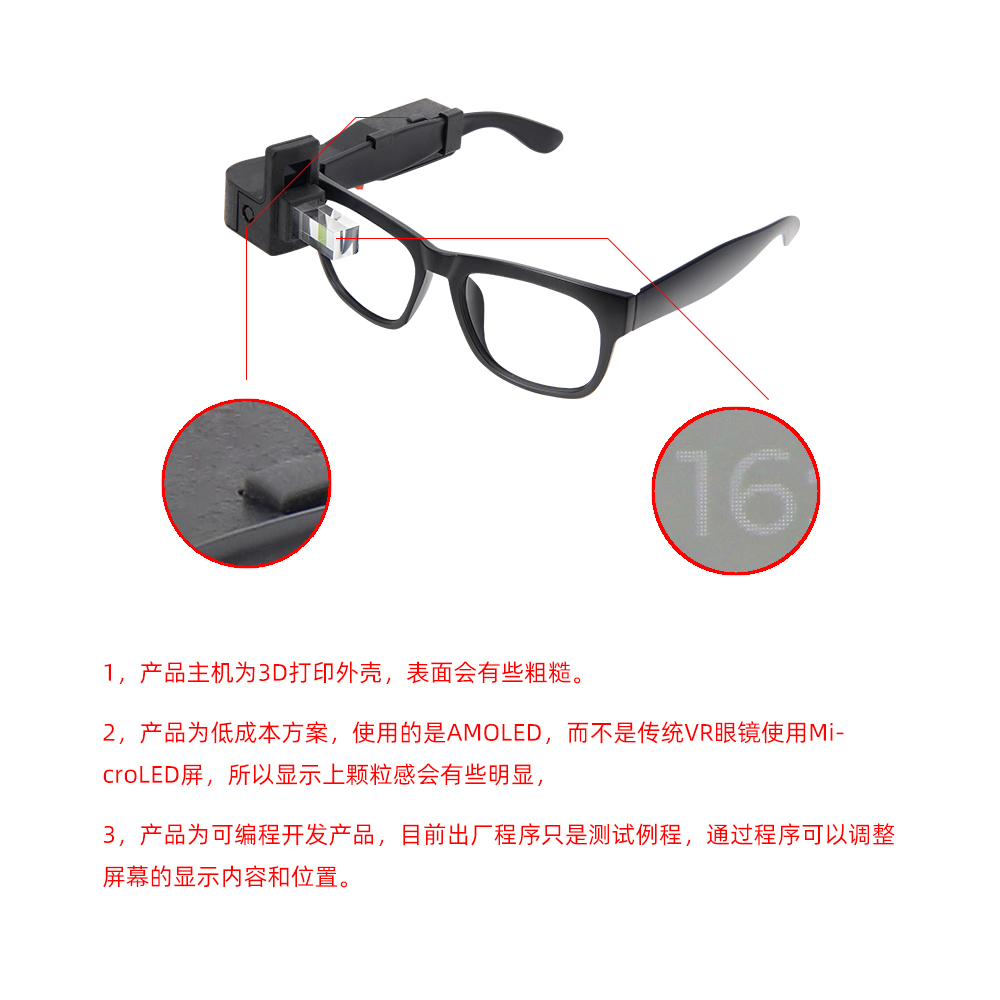

预览

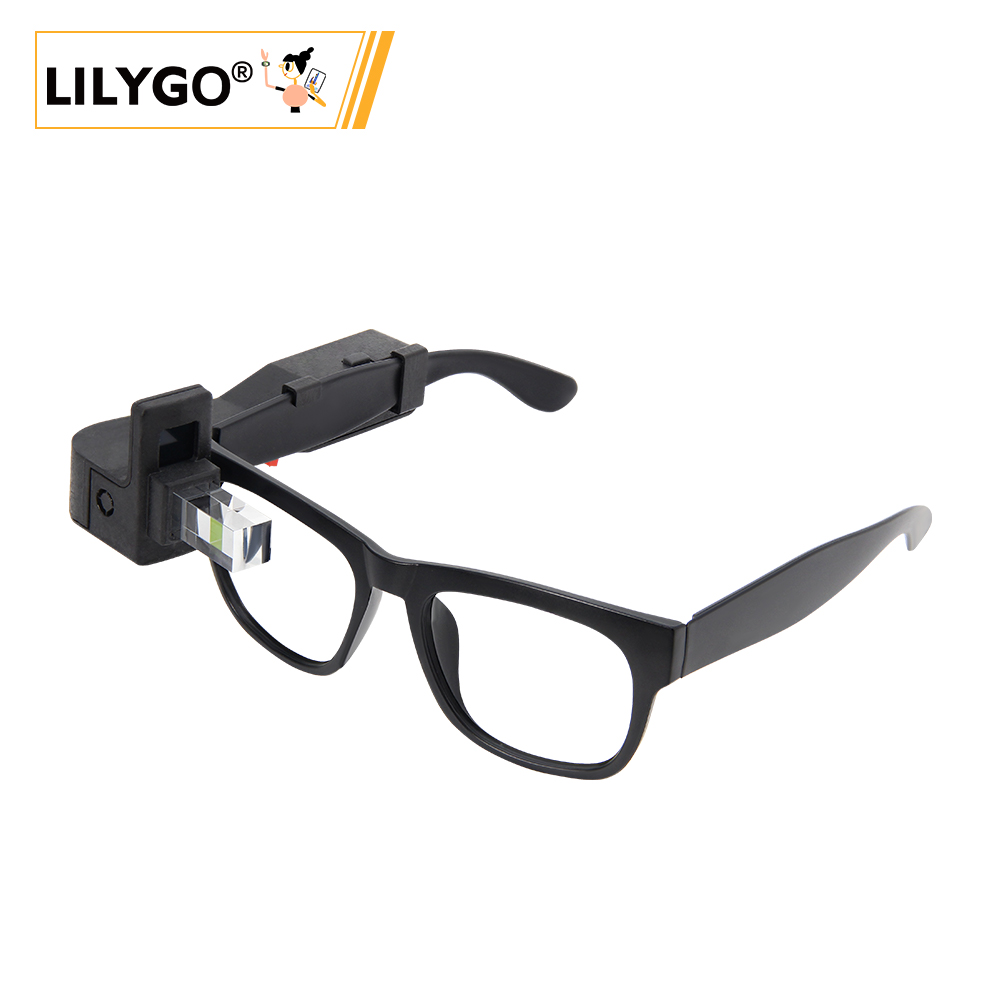

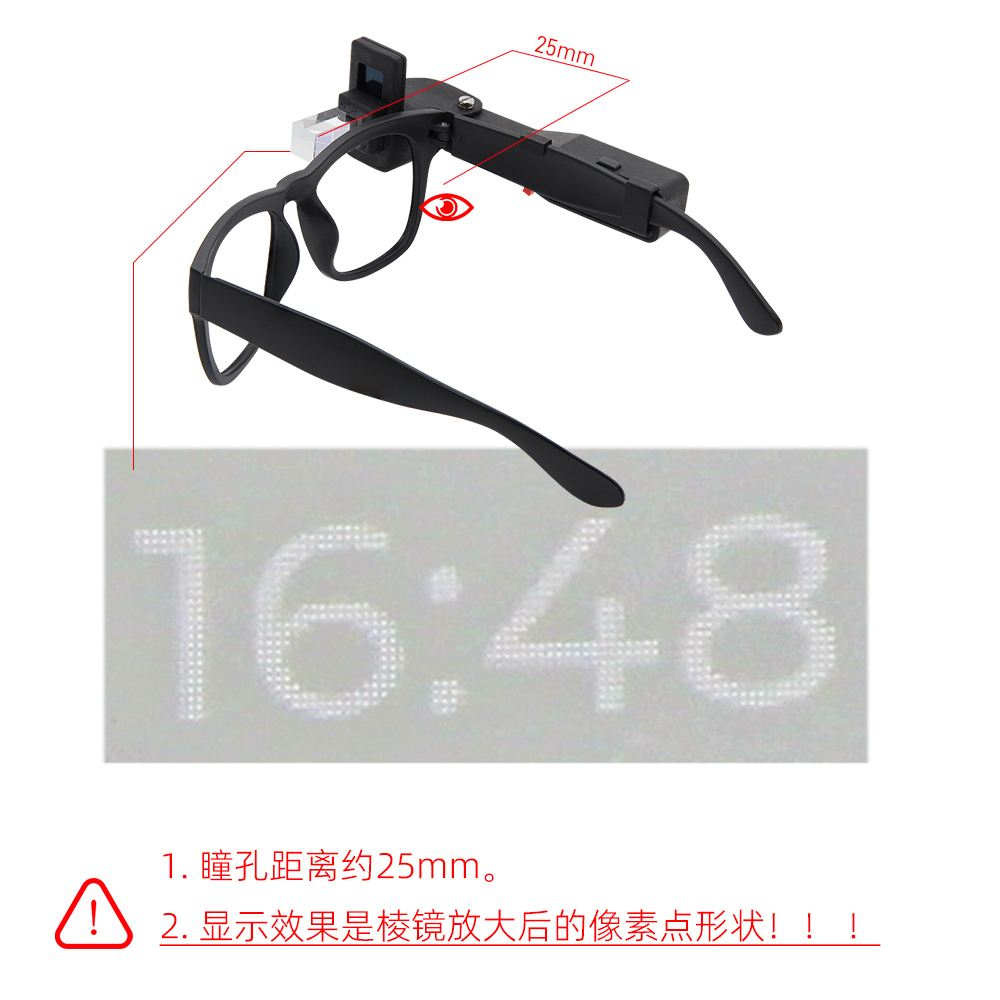

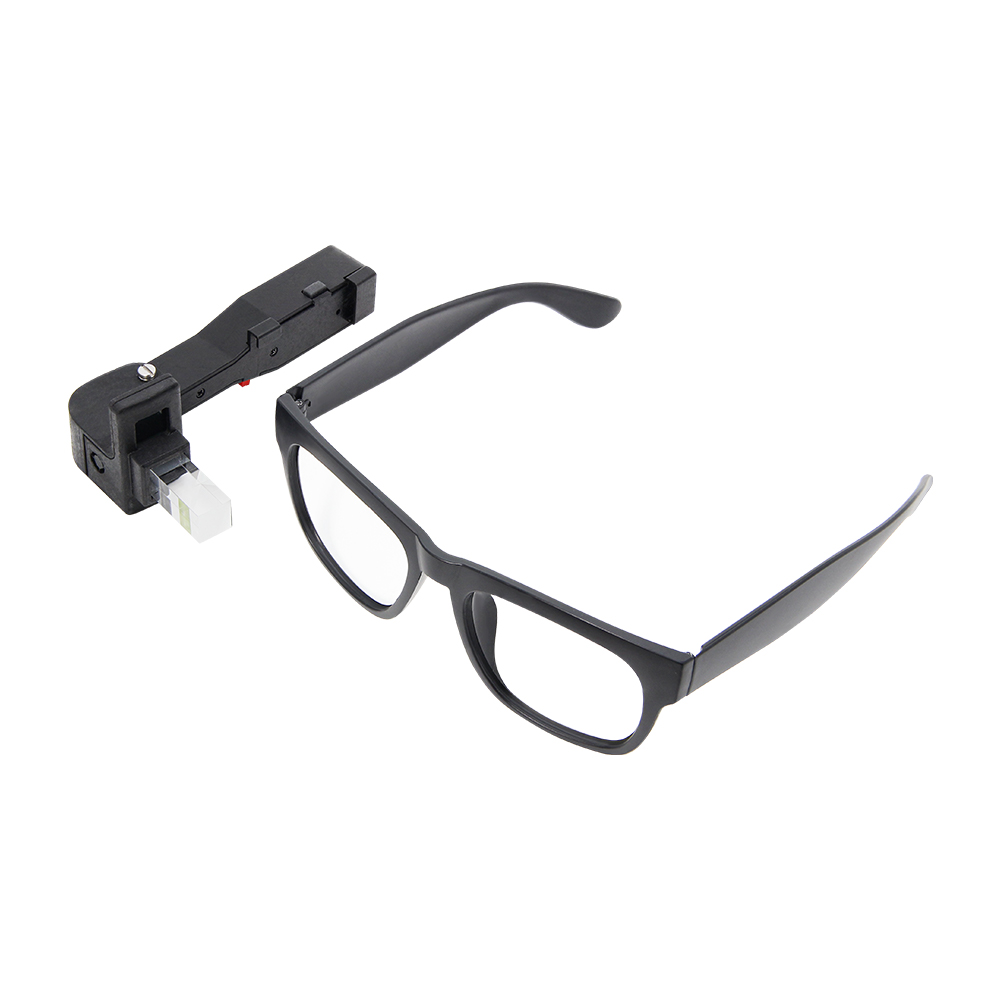

实物图

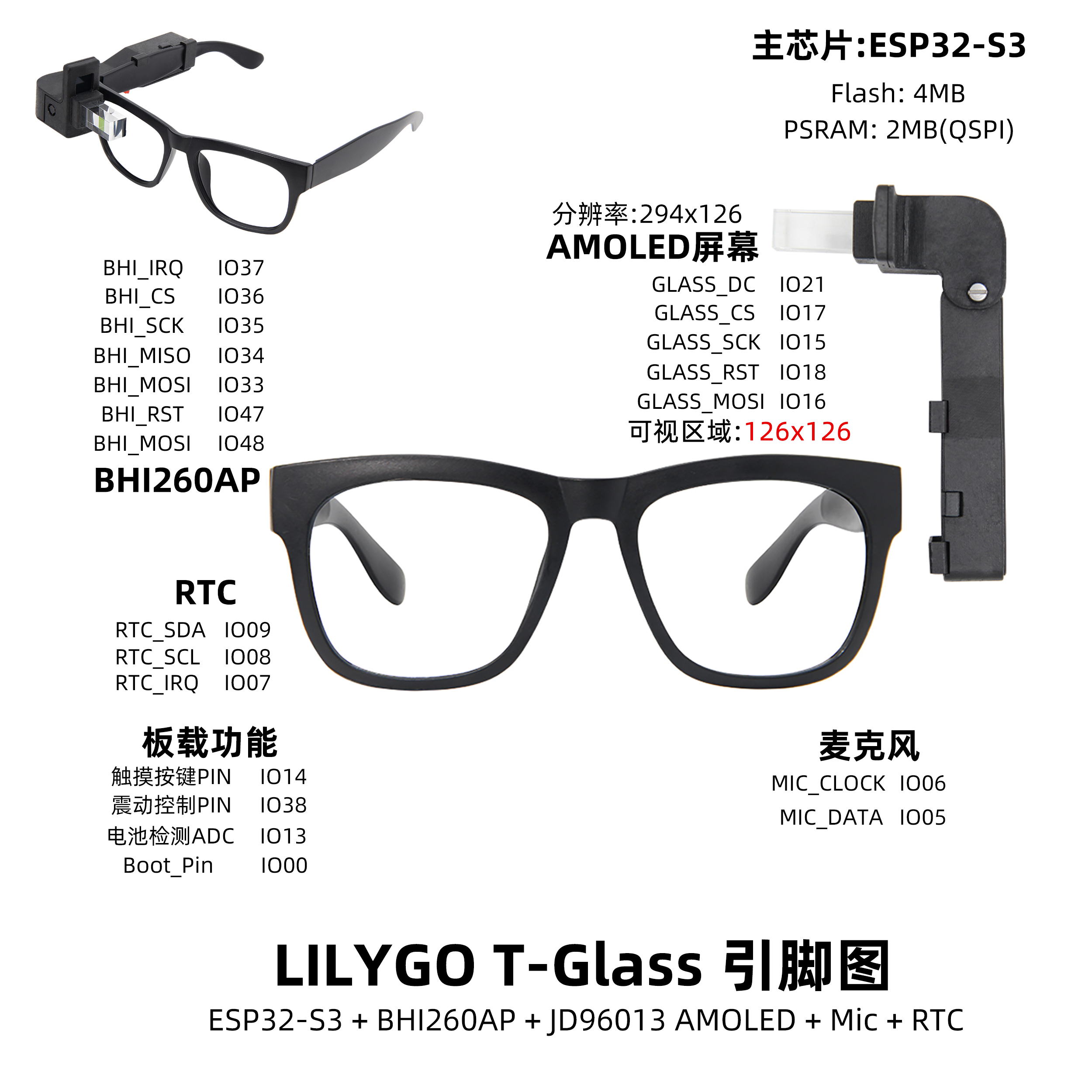

引脚图

模块

MCU

• 芯片：ESP32-S3 FN4R2
• PSRAM：2MB (QSPI PSRAM)
• FLASH：4MB
• 无线：2.4 GHz Wi-Fi & Bluetooth 5 (LE)

屏幕

• 尺寸：1.1英寸LTPS AMOLED屏幕
• 分辨率：294×126px
• 屏幕类型：LTPS AMOLED
• 驱动芯片：JD9613
• 兼容库：LVGL
• 总线通信协议：SPI

运动传感器

• 芯片：BHI260AP
• 功能：AI智能运动传感

音频系统

• 功能：麦克风输入
• 接口：MIC_CLOCK/MIC_DATA

电源管理

• 电池：锂聚合物电池
• 监测：电池电量监测(ADC)

概述

快速开始

示例支持

./examples/
├── Glass                  # Initial version
│   ├── Glass6DoF
│   ├── GlassBatteryVoltage
│   ├── GlassDeepSleep
│   ├── GlassDisplayRotation
│   ├── GlassFactory
│   │   └── src
│   ├── GlassHelloWorld
│   ├── GlassRtcAlarm
│   ├── GlassRtcDateTime
│   ├── GlassTouchButton
│   ├── GlassTouchButtonEvent
│   └── GlassVoiceActivityDetection
├── GlassV2                # Modify the reflective prism version
│   ├── Glass6DoF
│   ├── GlassBatteryVoltage
│   ├── GlassDeepSleep
│   ├── GlassFactory
│   │   └── src
│   ├── GlassHelloWorld
│   ├── GlassRtcAlarm
│   ├── GlassRtcDateTime
│   ├── GlassTouchButton
│   ├── GlassTouchButtonEvent
│   └── GlassVoiceActivityDetection
└── Wristband
    ├── Wristband6DoF
    ├── WristbandBatteryVoltage
    ├── WristbandDeepSleep
    ├── WristbandDisplayRotation
    ├── WristbandDisplayVisualWindow1
    ├── WristbandFactory
    │   └── src
    ├── WristbandHelloWorld
    ├── WristbandLightSleep
    ├── WristbandRtcAlarm
    ├── WristbandRtcDateTime
    ├── WristbandTouchButton
    └── WristbandTouchButtonEvent

PlatformIO

1. 安装 Visual Studio Code 和 Python（推荐Python 3.8+版本）
2. 在 Visual Studio Code 的扩展商店中搜索 PlatformIO 插件并安装
3. 安装完成后，需重启 Visual Studio Code
4. 重启 Visual Studio Code 后，点击软件左上角的 文件（File） → 打开文件夹（Open Folder） → 选择 LilyGO T-Wristband and T-Glass 项目目录
5. 等待第三方依赖库自动安装完成（首次打开可能需要几分钟）
6. 点击打开项目中的 platformio.ini 配置文件，找到 platformio 配置段
7. 解除其中一行 src_dir = xxxx 的注释（删除行首的 ;），确保仅保留一条生效配置（根据目标开发板选择对应目录）
8. 点击软件左下角的（✔）图标开始编译项目
9. 将开发板通过USB线连接至电脑
10. 点击（→）图标上传固件至开发板
11. 点击（插头图标）打开串口监视器，查看设备输出日志
12. 若出现无法写入固件或USB设备持续闪烁的情况，请查看下方的 常见问题解答（FAQ）

Arduino

以下是纯中文版本（可直接复制），适配技术文档的准确性和操作指引清晰度：

1. 安装 Arduino IDE
2. 安装 Arduino ESP32 2.0.5 版本及以上、3.0 版本以下（基于稳定版库），请确保开发板管理器中的链接为：

   https://espressif.github.io/arduino-esp32/package_esp32_index.json


3. 点击 项目（Sketch） → 包含库（Include Library） → 管理库（Manage Libraries）
4. 在库搜索框中输入 LilyGO T-Wristband and T-Glass → 点击 安装（Install） → 选择 安装全部（Install ALL）
5. 在库搜索框中输入 lvgl → 选择 v8.4.0 版本 → 点击 安装（Install）
6. 在库搜索框中输入 SensorLib → 选择 v0.1.8 版本 → 点击 安装（Install）
7. 点击 文件（File） → 示例（Examples） → LilyGO T-Wristband and T-Glass → 选择对应的示例程序
8. 点击 工具（Tools），根据下表进行配置选择：

• 加粗项为必填配置，其他项根据实际情况选择。

9. 选择对应的 端口（Port）（需先连接开发板）
10. 点击 上传（upload），等待编译和写入完成
11. 若出现无法写入固件或USB设备持续闪烁的情况，请查看下方的 常见问题解答（FAQ）

ESP32-S3

6. 选择正确的端口。
7. 点击右上角"√"进行编译，如果编译无误，将单片机连接电脑，点击右上角"→"即可进行烧录。

开发平台

1. Micropython
2. Arduino IDE
3. Platform IO

相关测试

常见问题

1. 该开发板使用USB作为JTAG上传端口。若需通过USB打印串口信息，需开启USB_CDC_ON_BOOT配置。
   若上传程序时找不到端口，或USB被用于其他功能导致端口不显示，请手动进入上传模式：

   1. 通过USB线连接开发板
   2. 长按BOOT按键，保持长按的同时按下RST按键
   3. 先松开RST按键
   4. 再松开BOOT按键
   5. 上传程序

2. 若上述方法无效，请烧录二进制文件以检查硬件是否正常

3. 若使用外部电源而非USB-C供电，请关闭USB_CDC_ON_BOOT选项。这是因为开发板启动时会等待USB接入。

   • 对于Arduino IDE用户，可在选项中关闭该功能。请注意，关闭USB_CDC_ON_BOOT会关闭USB-C的串口重定向，此时通过USB-C打开端口将无法看到任何串口信息，信息会从GPIO43和GPIO44输出：

     工具（Tools）-> USB CDC On Boot -> 禁用（Disable）


   • 对于Platformio用户，可在ini文件中添加以下编译标志：

     build_flags =
         ; 启用-DARDUINO_USB_CDC_ON_BOOT会在启动时开始打印并等待终端接入
         ; -DARDUINO_USB_CDC_ON_BOOT=1

         ; 启用-UARDUINO_USB_CDC_ON_BOOT会关闭打印，使用电池供电时不会阻塞
         -UARDUINO_USB_CDC_ON_BOOT


4. JD9613显示屏的RAM仅为屏幕尺寸的1/2，不支持旋转。方向0和1可调整垂直方向，水平方向1和3为同一方向：

   // 设置屏幕为竖屏，0和2是两个相反的垂直方向
    amoled.setRotation(0);
    amoled.setRotation(2);

   // 设置屏幕为横屏，1和3方向相同且无法改变
    amoled.setRotation(1);
    amoled.setRotation(3);


项目

资料

• JD9613 Datasheet
• ESP32-S3-FN4R2
• BHI260AP
• PCF85063A

依赖库

• SensorLib 0.1.8
• lvgl 8.4.0
• MadgwickAHRS
