LILYGO T-LoRa C6

  • ESP32-C6
  • LoRa
  • Wi-Fi 6
  • Bluetooth 5
  • IoT

T-LoRa-C6

版本迭代

Version Update date Update description
T-LoRa-C6_V1.0 2024-03-15 初始硬件版本
T-LoRa-C6_V1.1 2024-06-20 软件优化更新

购买链接

Product SOC FLASH PSRAM Link
T-LoRa C6 ESP32-C6 4MB - LILYGO Store

目录

描述

LILYGO T-LoRaC6 是一款基于 ESP32-C6-MINI-1 模组的紧凑型物联网开发板，集成 2.4GHz Wi-Fi 6、蓝牙 5（LE） 及 LoRa® 远距离通信（SX1262 模块，支持 868/915MHz 频段），兼具高性能与低功耗特性。板载 4MB Flash，支持 C/C++、MicroPython、Lua 多语言开发，适配 Arduino-IDE、VS Code 和 ESP-IDF 等主流平台，提供 BOOT/复位按键、自定义 LED 及 Type-C 供电接口，便于快速调试与部署。其小巧尺寸（33x29mm）与多协议融合能力（Wi-Fi/蓝牙/LoRa）使其适用于智能家居控制、工业传感器网络、远程环境监测等场景，5V 500mA 供电设计进一步简化了移动设备集成，是低功耗广域物联网应用的理想选择。

预览

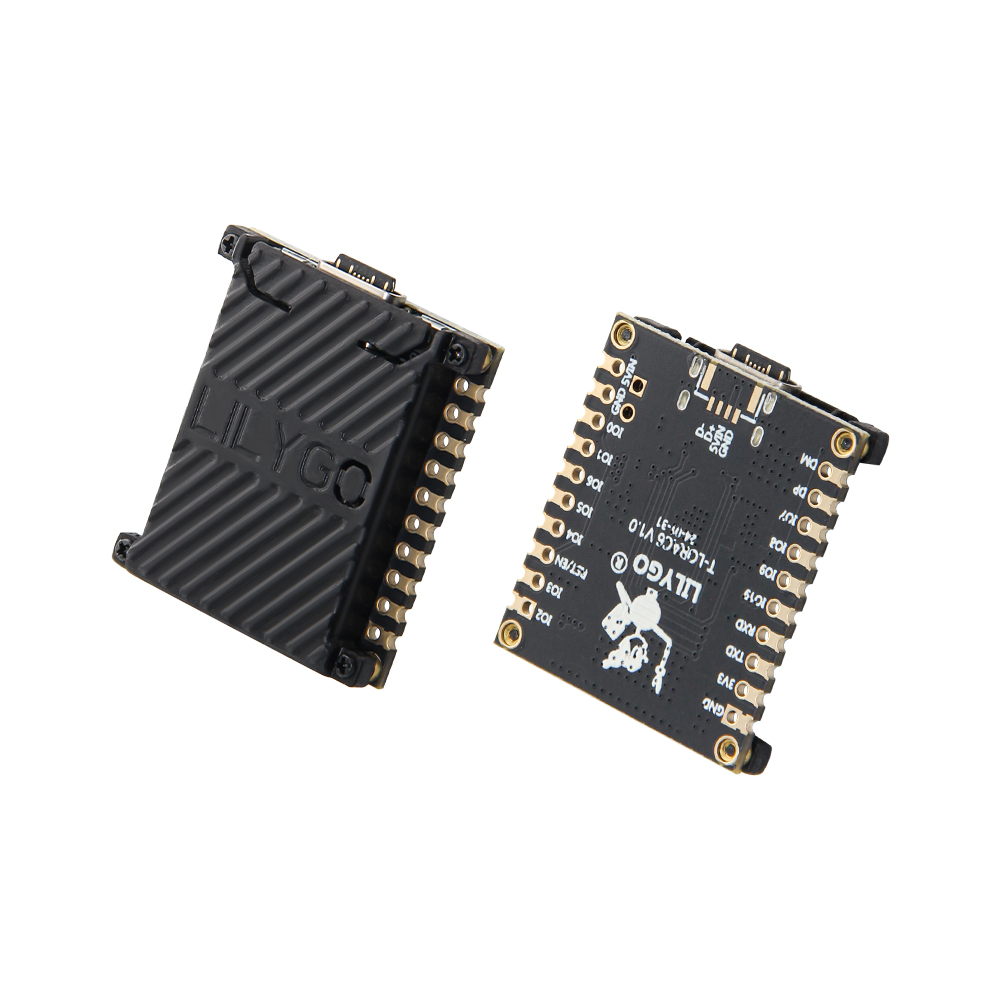

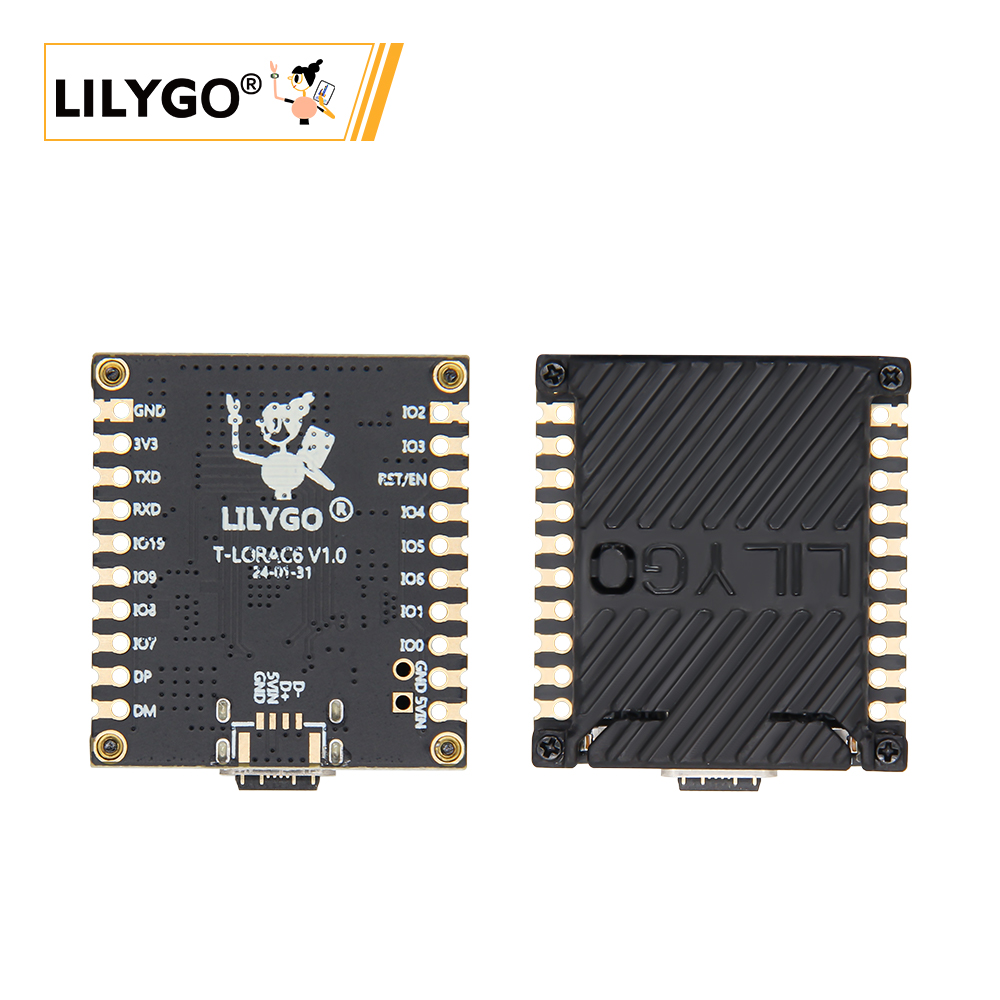

实物图

T-LoRa-C6

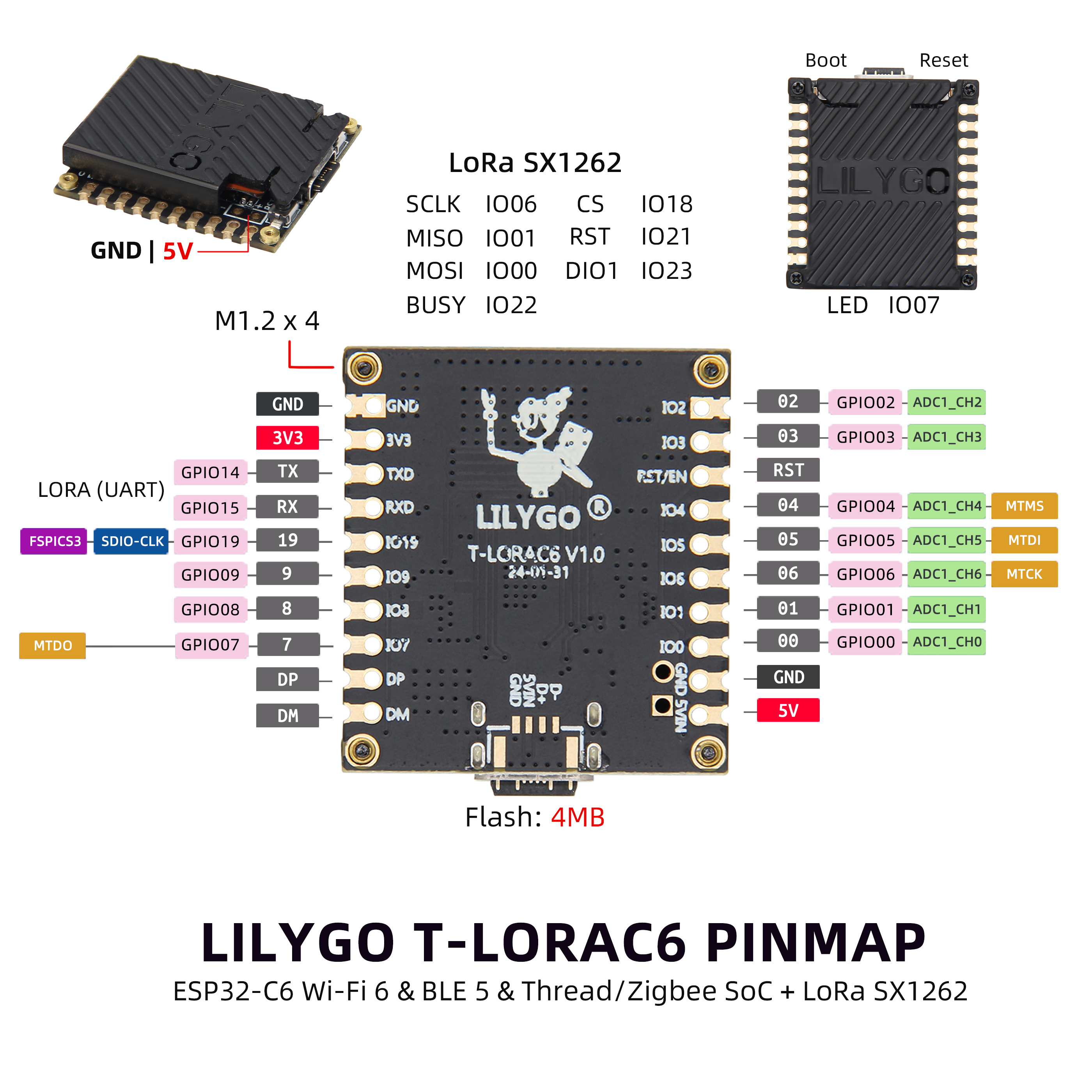

引脚图

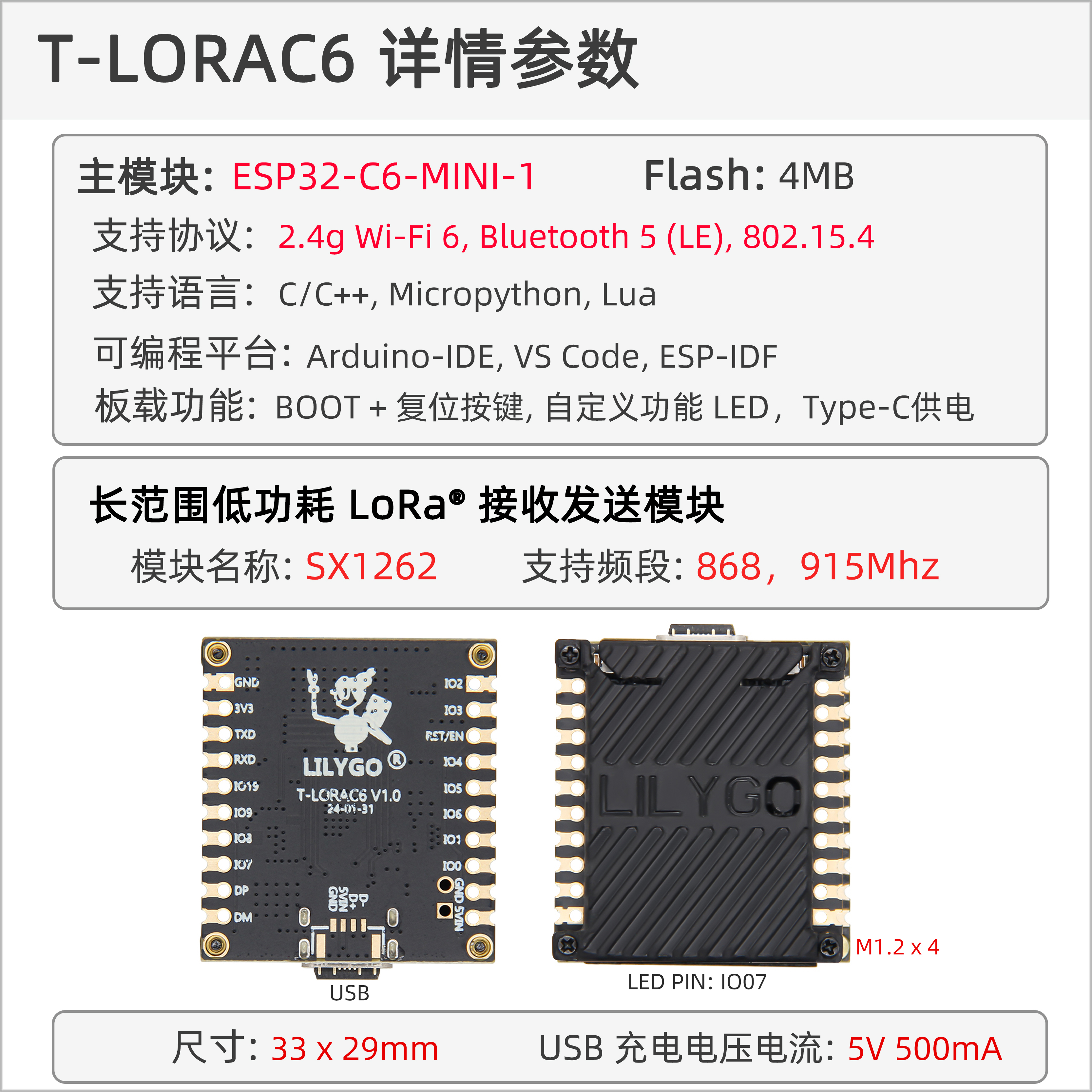

summary

模块

MCU

  • 芯片：ESP32-C6-MINI-1
  • FLASH：4MB (Quad-SPI)
  • 无线：2.4GHz Wi-Fi 6, Bluetooth 5 (LE), 802.15.4
  • CPU频率：160MHz (WiFi)

无线通信

  • LoRa：SX1262
  • 频段：868MHz/915MHz
  • 协议：LoRa®远距离通信

电源管理

  • 供电：5V/500mA
  • 接口：Type-C USB

概述

summary
组件 描述
MCU ESP32-C6-MINI-1
FLASH 4MB (Quad-SPI)
LoRa SX1262 (868/915MHz)
无线 2.4GHz Wi-Fi 6, Bluetooth 5 (LE), 802.15.4
USB 1 × USB Port (TYPE-C接口)
扩展接口 2 × 10-PIN GPIO 接口
按键 1 x RESET 按键 + 1 x BOOT 按键
电源输入 5V/500mA
安装孔 4 × M1.2 定位孔
尺寸 33 × 29 × 6 mm

快速开始

示例支持

Example PlatformIO/Arduino ESP-IDF Description
LoRa_Communication ✓ LoRa通信示例
WiFi6_Connection ✓ Wi-Fi 6连接示例
Bluetooth_LE ✓ 蓝牙低功耗示例
Multi_Protocol ✓ 多协议通信示例
Sensor_Node ✓ 传感器节点示例

PlatformIO

  1. 安装 Visual Studio Code 和 Python
  2. 在 Visual Studio Code 的扩展中搜索 PlatformIO 插件并安装
  3. 安装完成后，需要重启 Visual Studio Code
  4. 重启后，在左上角选择 文件 -> 打开文件夹 -> 选择 LilyGo-LoRa-Series 目录
  5. 等待第三方依赖库安装完成
  6. 点击打开 platformio.ini 文件，在 platformio 栏目中
  7. 在 default_envs 下选择您要使用的开发板名称，并取消其注释
  8. 取消其中一行 src_dir = xxxx 的注释，确保只有一行生效。请注意示例注释，其中说明了哪些功能可用、哪些不可用。
  9. 点击左下角的 (✔) 符号进行编译
  10. 使用 USB-C 数据线将开发板连接至电脑（Micro-USB 接口用于模块固件升级）
  11. 点击 (→) 上传固件
  12. 点击 (插头符号) 监视串行输出
  13. 若无法烧录或 USB 设备持续闪烁，请查看下方的常见问题解答

Arduino

  1. 安装 Arduino IDE

  2. 安装 Arduino ESP32

  3. 将 lib 目录中的所有文件夹复制到 Sketchbook location 目录中。如何查找库文件位置，请参阅此处

    • Windows: C:\Users\{用户名}\Documents\Arduino
    • macOS: /Users/{用户名}/Documents/Arduino
    • Linux: /home/{用户名}/Arduino

  4. 打开相应示例

    • 打开已下载的 LilyGo-LoRa-Series 文件夹
    • 打开 examples 文件夹
    • 选择示例文件并打开后缀为 ino 的文件

  5. 在 Arduino IDE 工具菜单中选择对应开发板型号，点击下方列表中的对应选项进行选择

    | T3-C6 | Value |
    | ------------------------------------ | ------------------------------------------------------- |
    | Board | ESP32C6 Dev Module |
    | Port | Your port |
    | USB CDC On Boot | Enable |
    | CPU Frequency | 160MHZ(WiFi) |
    | Core Debug Level | None |
    | USB DFU On Boot | Disable |
    | Erase All Flash Before Sketch Upload | Disable |
    | Flash Mode | DIO |
    | Flash Size | 4MB(32Mb) |
    | Arduino Runs On | Core1 |
    | USB Firmware MSC On Boot | Disable |
    | Partition Scheme | Default 4M Flash with spiffs(1.2M APP/1.5MB SPIFFS) |
    | Upload Speed | 921600 |
    | Programmer | Esptool |

  6. 请根据您的开发板型号取消 utilities.h 文件中对应型号的注释，例如 T3_C6，否则编译将报错

  7. 上传程序

开发平台

  1. Micropython
  2. Arduino IDE
  3. Platform IO
  4. VS Code
  5. ESP-IDF

引脚总览

Name GPIO NUM Free
LoRa(SX1276) SCK 6 ❌
LoRa(SX1276) MISO 1 ❌
LoRa(SX1276) MOSI 0 ❌
LoRa(SX1276) RESET 21 ❌
LoRa(SX1276) DIO0 23 ❌
LoRa(SX1276) BUSY 22 ❌
LoRa(SX1276) CS 18 ❌
On Board LED 7 ❌

相关测试

常见问题

  • Q. ESP32-C6相比ESP32-S3有什么优势？
    A. ESP32-C6支持Wi-Fi 6，具有更好的能效比和网络性能，同时保持低成本。

  • Q. LoRa模块的通信距离是多少？
    A. 在理想条件下，SX1262 LoRa模块的通信距离可达数公里，具体取决于环境因素和天线配置。

  • Q. 为什么我的板子烧录失败？
    A. 请按住"BOOT"按键同时按"RST"按键，然后释放"RST"按键，进入下载模式后重新下载程序。

  • Q. 是否支持电池供电？
    A. 可以通过扩展接口连接外部电池，但需要额外的电源管理电路。

  • Q. Wi-Fi 6和蓝牙可以同时工作吗？
    A. 是的，ESP32-C6支持Wi-Fi和蓝牙共存工作模式。
