LILYGO T-Encoder Pro

  • ESP32-S3
  • Encoder
  • AMOLED
  • Rotary
  • HMI

T-Encoder Pro

版本迭代:

Version Update date
T-Encoder-Pro_V1.0 2024-02-02

购买链接

Product SOC FLASH PSRAM Link
T-Encoder-Pro_V1.0 ESP32S3R8 16M 8M (Octal SPI) LILYGO Mall
Banggood Mall

目录

描述

LILYGO T-Encoder-Pro 是一款配备AMOLED触摸屏的智能控制旋钮开发板，核心基于 ESP32-S3 R8 高性能 Wi-Fi/蓝牙双模芯片，集成 2.04 英寸 SH8601A 触摸 AMOLED 显示屏（分辨率 390×390），支持电容触控交互。硬件功能丰富，包含旋转编码器（支持左右旋转和按压操作）、蜂鸣器、振动电机、8MB PSRAM 和 16MB Flash 存储，并配备双 Qwiic 4-Pin 接口以快速扩展传感器或模块。设计上注重高集成度与交互性，适用于嵌入式 UI 开发、智能家居控制面板、音频调音台、便携式设备原型或物联网终端，兼顾低功耗与高性能需求。

预览

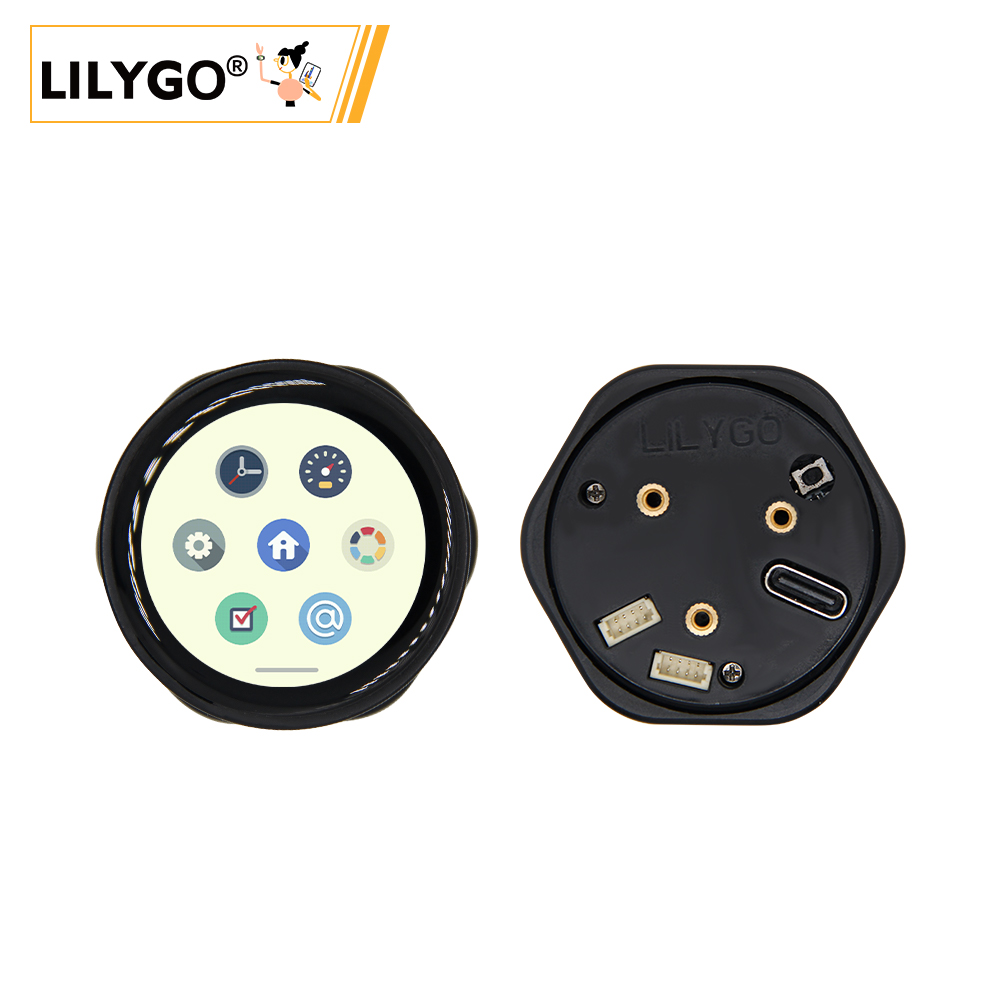

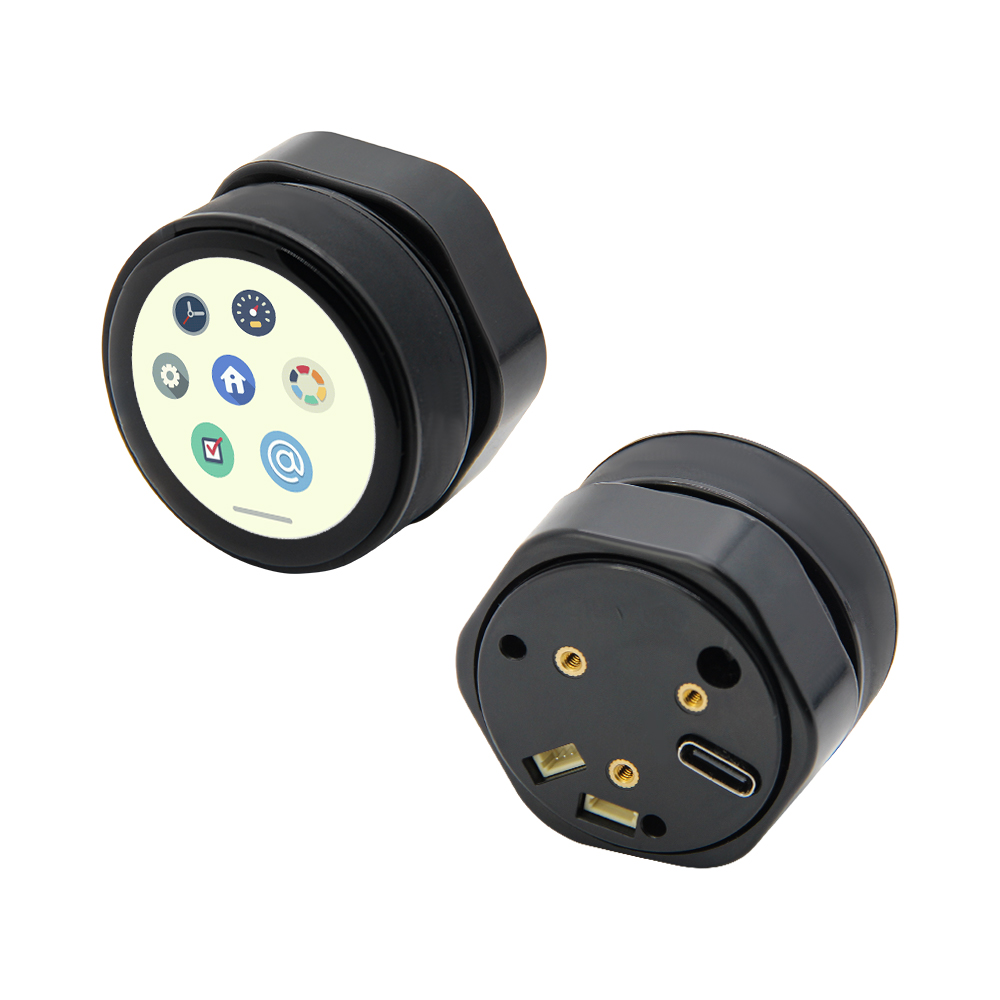

实物图

T-Encoder-Pro

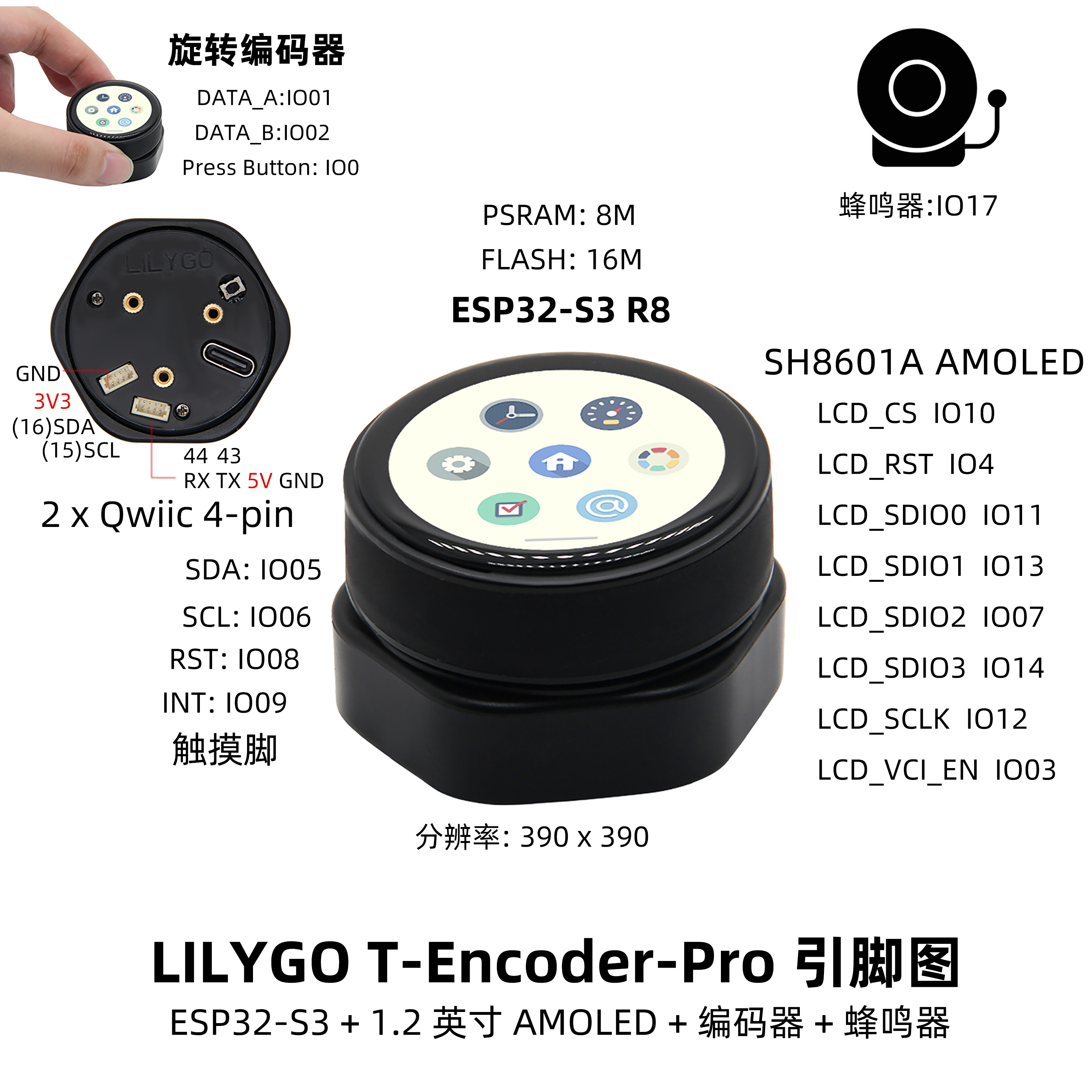

引脚图

summary

模块

MCU

屏幕

  • 尺寸：2.04英寸AMOLED
  • 分辨率：390×390px
  • 屏幕类型：AMOLED
  • 驱动芯片：SH8601A-W14-T06
  • 兼容库：Arduino_GFX
  • 总线通信协议：SPI/QSPI

触摸

  • 芯片：CHSC5816
  • 总线通信协议：I2C

编码器

  • 类型：旋转编码器
  • 功能：支持左右旋转和按压操作

反馈设备

  • 蜂鸣器：音频反馈
  • 振动电机：触觉反馈

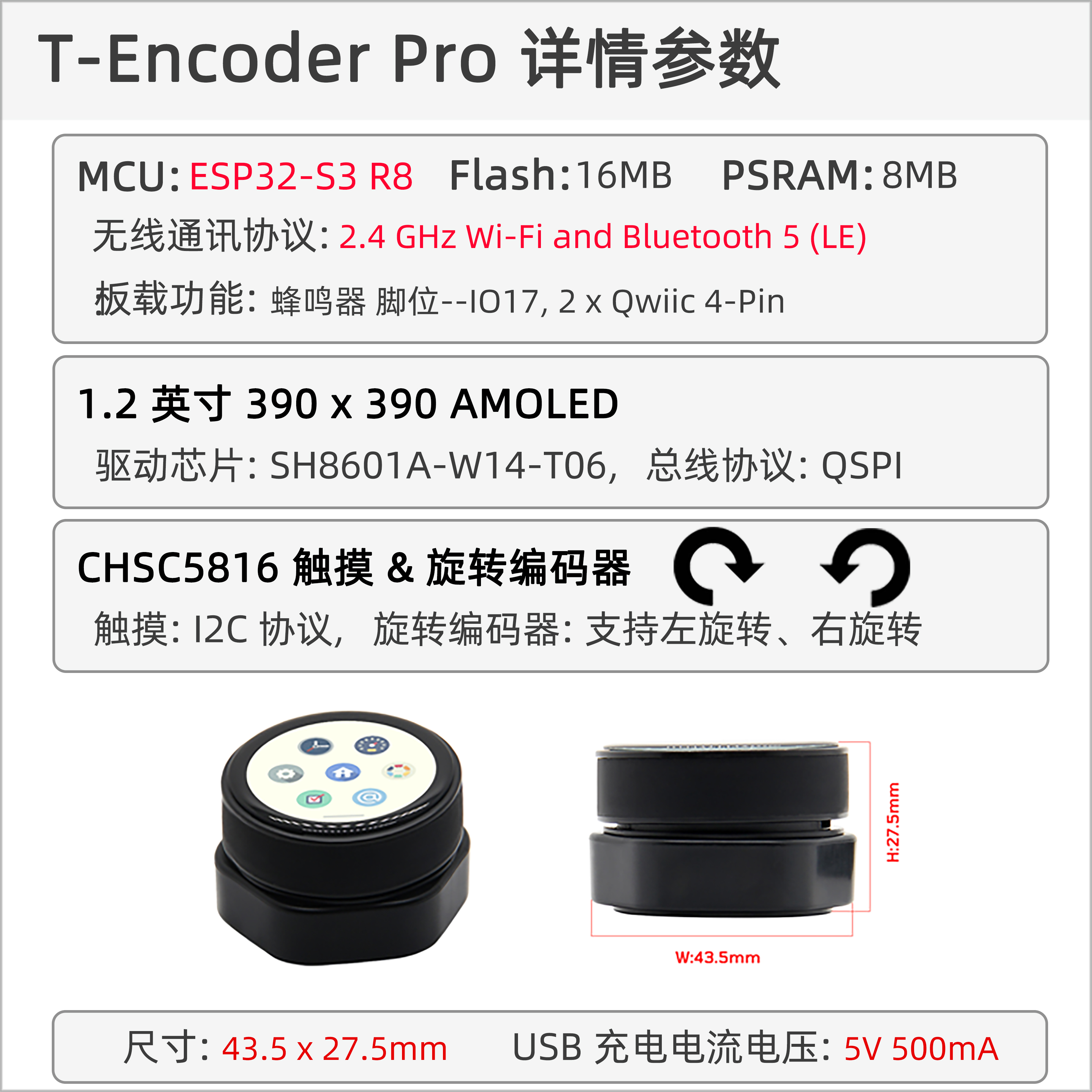

概述

summary
组件 描述
MCU ESP32-S3R8 Dual-core LX7 microprocessor
FLASH 16MB
PSRAM 8MB
屏幕 2.04英寸 SH8601A AMOLED (390×390)
触摸 CHSC5816 触摸电容屏
编码器 旋转编码器（支持按压）
蜂鸣器 音频反馈
振动电机 触觉反馈
无线 2.4 GHz Wi-Fi & Bluetooth 5 (LE)
USB 1 × USB Port and OTG (TYPE-C接口)
拓展接口 2 × QWIIC 4pin接口
按键 1 x RESET 按键 + 1 x BOOT 按键
固定孔 3 × M2螺丝孔
尺寸 43.5×43.5×27.5mm

快速开始

示例支持

Example Support IDE And Version Description Picture
GFX [Arduino IDE][esp32_v3.0.7]
Lvgl_CIT [Arduino IDE][esp32_v3.0.7] Product factory original testing
CHSC5816 [Arduino IDE][esp32_v3.0.7]
Rotary_Encoder [Arduino IDE][esp32_v3.0.7]
（更多示例请参考GitHub仓库）
Firmware Description Picture
Lvgl_CIT Original

PlatformIO

  1. 安装VisualStudioCode，根据你的系统类型选择安装。
  2. 打开VisualStudioCode软件侧边栏的"扩展"（或者使用Ctrl+Shift+X打开扩展），搜索"PlatformIO IDE"扩展并下载。
  3. 在安装扩展的期间，你可以前往GitHub下载程序，你可以通过点击带绿色字样的"<> Code"下载主分支程序，也通过侧边栏下载"Releases"版本程序。
  4. 扩展安装完成后，打开侧边栏的资源管理器（或者使用Ctrl+Shift+E打开），点击"打开文件夹"，找到刚刚你下载的项目代码（整个文件夹），点击"添加"，此时项目文件就添加到你的工作区了。
  5. 打开项目文件中的"platformio.ini"（添加文件夹成功后PlatformIO会自动打开对应文件夹的"platformio.ini"）,在"[platformio]"目录下取消注释选择你需要烧录的示例程序（以"default_envs = xxx"为标头），然后点击左下角的"√"进行编译，如果编译无误，将单片机连接电脑，点击左下角"→"即可进行烧录。

Arduino

  1. 安装Arduino，根据你的系统类型选择安装。

  2. 打开项目文件夹的“example”目录，选择示例项目文件夹，打开以“.ino”结尾的文件即可打开Arduino IDE项目工作区。

  3. 打开右上角“工具”菜单栏->选择“开发板”->“开发板管理器”，找到或者搜索“esp32”，下载作者名为“Espressif Systems”的开发板文件。接着返回“开发板”菜单栏，选择“ESP32 Arduino”开发板下的开发板类型，选择的开发板类型由“platformio.ini”文件中以[env]目录下的“board = xxx”标头为准，如果没有对应的开发板，则需要自己手动添加项目文件夹下“board”目录下的开发板。

  4. 打开菜单栏“文件”->“首选项”，找到“项目文件夹位置”这一栏，将项目目录下的“libraries”文件夹里的所有库文件连带文件夹复制粘贴到这个目录下的“libraries”里边。

  5. 在 "工具 "菜单中选择正确的设置，如下表所示。

Setting Value
Board ESP32S3 Dev Module
Upload Speed 921600
USB Mode Hardware CDC and JTAG
USB CDC On Boot Enabled
USB Firmware MSC On Boot Disabled
USB DFU On Boot Disabled
CPU Frequency 240MHz (WiFi)
Flash Mode QIO 80MHz
Flash Size 16MB (128Mb)
Core Debug Level None
Partition Scheme 16M Flash (3MB APP/9.9MB FATFS)
PSRAM OPI PSRAM
Arduino Runs On Core 1
Events Run On Core 1

  1. 选择正确的端口。

  2. 点击右上角“[√]”进行编译，如果编译无误，将单片机连接电脑，点击右上角“[→]”即可进行烧录。

开发平台

  1. Micropython
  2. Arduino IDE
  3. Platform IO

引脚总览

屏幕引脚 ESP32S3引脚
SDIO0 IO11
SDIO1 IO13
SDIO2 IO7
SDIO3 IO14
SCLK IO12
RST IO4
VCI EN IO3
CS IO10
触摸引脚 ESP32S3引脚
RST IO8
INT IO9
SDA IO5
SCL IO6
旋转编码器引脚 ESP32S3引脚
KNOB DATA A IO1
KNOB DATA B IO2
KNOB KEY IO0
蜂鸣器引脚 ESP32S3引脚
BUZZER DATA IO17

详细引脚定义请参考原理图

相关测试

（编码器精度、触控响应、功耗测试数据待补充）

常见问题

  • Q. T-Encoder Pro的主要应用场景是什么？
    A. T-Encoder Pro适用于智能家居控制面板、音频设备调音台、工业HMI界面、多媒体控制器等需要精确旋钮控制和图形显示的场景。

  • Q. 编码器支持哪些操作？
    A. 编码器支持左右旋转（用于数值调节、菜单选择等）和按压操作（用于确认、选择等功能）。

  • Q. 如何连接外部传感器？
    A. 可以通过板载的2个QWIIC 4pin接口快速连接兼容的传感器模块，支持即插即用。

  • Q. 触觉反馈如何实现？
    A. 通过振动电机提供触觉反馈，可以在旋转编码器操作或特定事件时提供物理反馈，增强用户体验。

  • Q. 屏幕显示效果如何？
    A. 采用2.04英寸AMOLED屏幕，分辨率390×390，显示效果清晰鲜艳，支持触摸操作。
