LILYGO T3S3

  • LoRa
  • ESP32-S3
  • OLED
  • IoT

T3S3

版本迭代:

Version Update date Update description
T3S3_V1.2 最新版本 集成ESP32-S3与多频段LoRa的开发板
T3S3_V1.3 最新版本 硬件优化更新

购买链接

Product SOC FLASH PSRAM LoRa Screen Link
T3S3 ESP32-S3FH4R2 4M 2M SX1262/SX1276/SX1280 0.96" OLED LILYGO Mall

目录

描述

T3S3 (LILYGO T3-S3 V1.2) 是一款集成 ESP32-S3 主控与多频段 LoRa 通信能力的紧凑型开发板。该开发板可选配 SX1262/1276(433/868/915MHz)或 SX1280(2.4GHz)LoRa 模块,支持远距离低功耗通信。板载 0.96 英寸 128x64 OLED 显示屏(SSD1306)及 MicroSD(TF)卡槽,提供数据可视化与存储功能。

通过 Type-C USB 实现供电与程序烧录,并扩展了丰富的接口资源,包括 ADC(GPIO15/16)、UART(U0RTS/U0CTS)、PSP 总线(GPIO33-37)等。同时保留 BOOT/RST 按键与标注清晰的 GPIO 引脚,适用于物联网传感网络、环境监测等低功耗场景开发。

预览

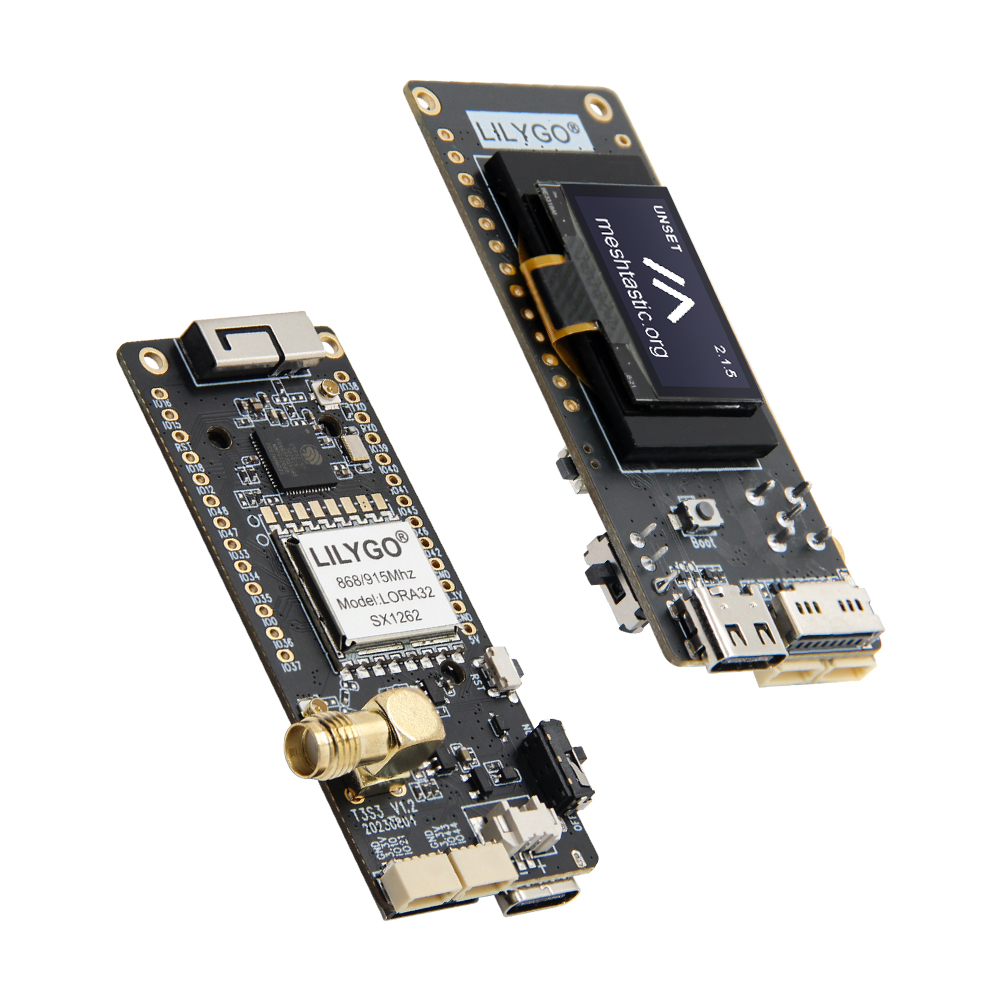

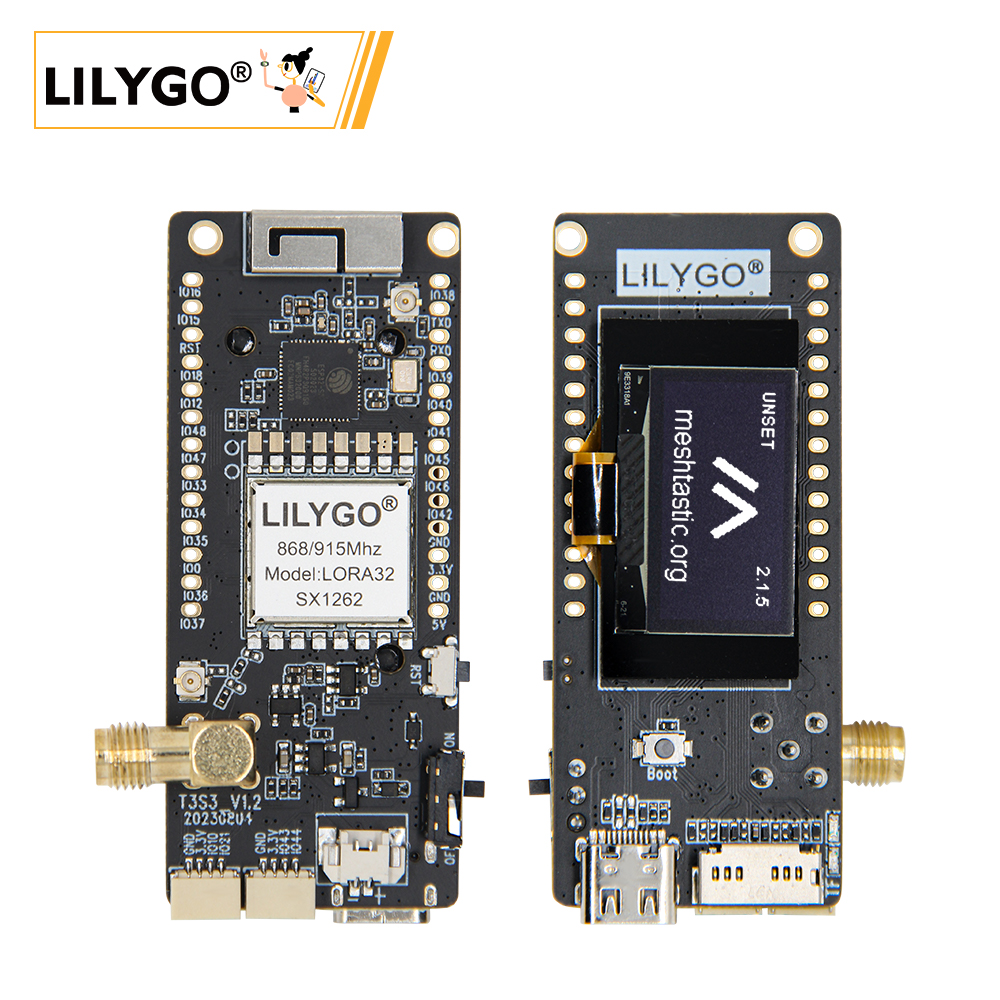

实物图

T3S3

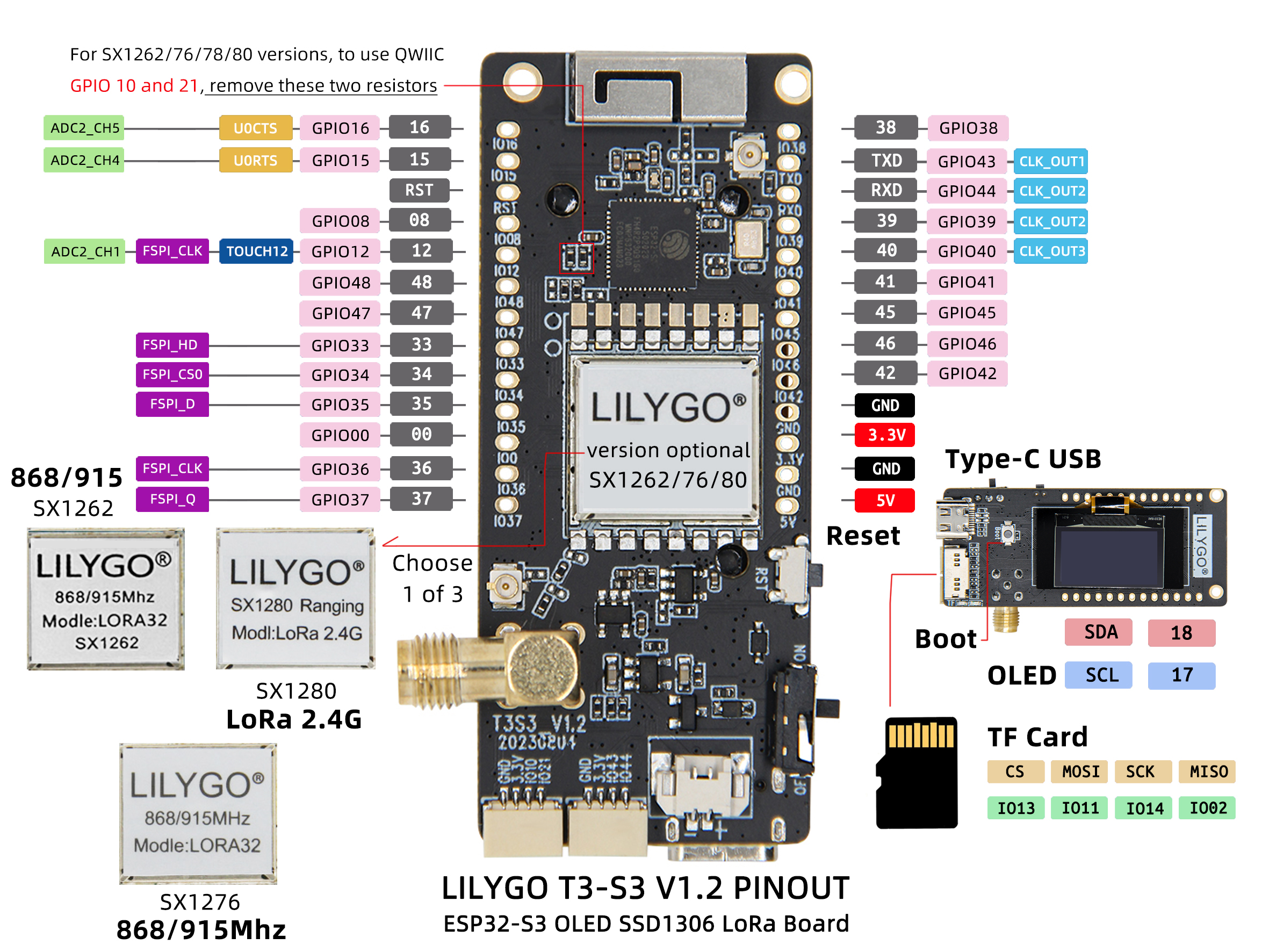

引脚图

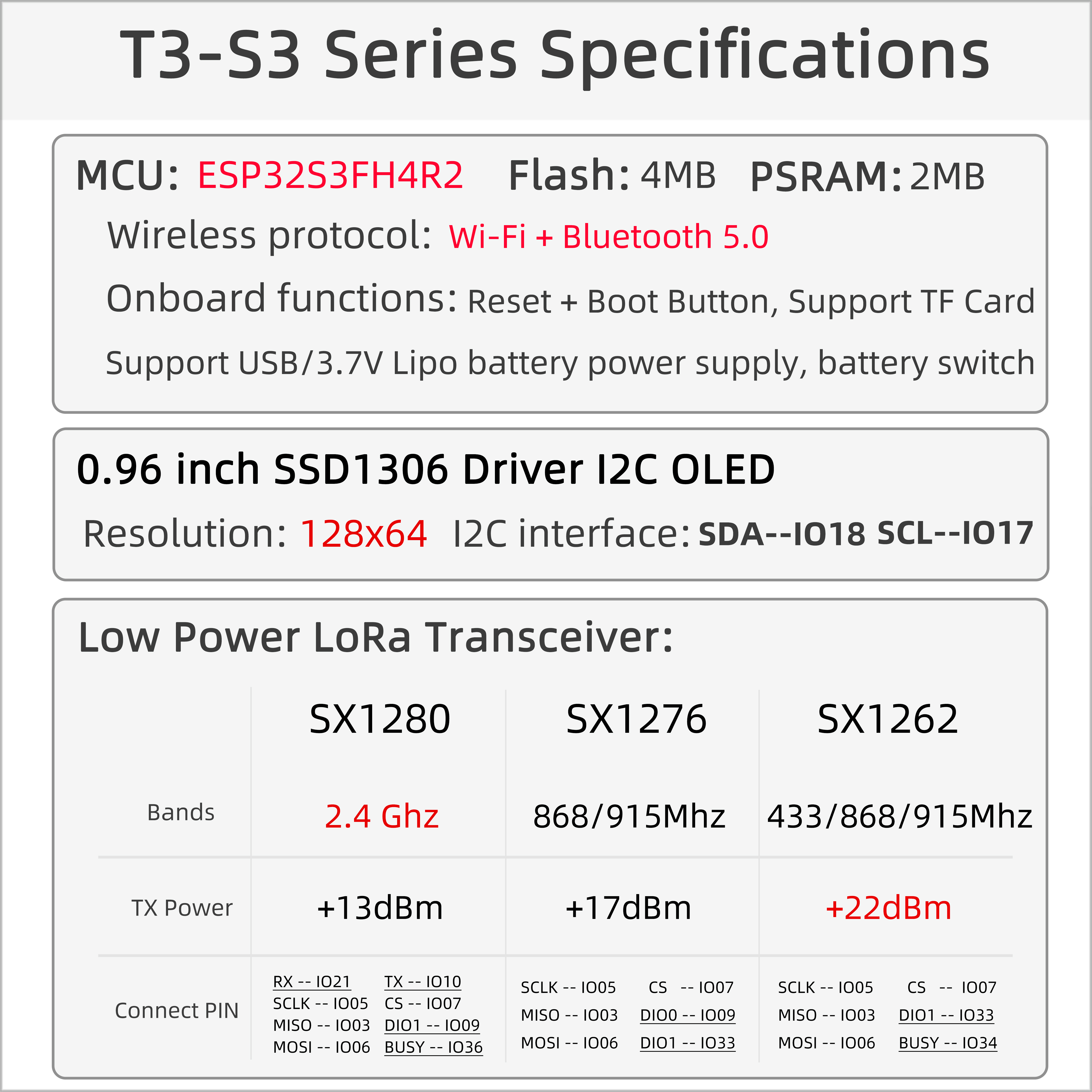

summary

模块

MCU

屏幕

  • 尺寸:0.96英寸 OLED
  • 分辨率:128x64px
  • 屏幕类型:OLED
  • 驱动芯片:SSD1306
  • 总线通信协议:I2C

LoRa

  • 芯片:SX1262 / SX1276 / SX1280(可选)
  • 频率:SX1262/SX1276: 433/868/915MHz,SX1280: 2.4GHz

存储

  • 类型:MicroSD (TF) 卡
  • 接口:SPI

概述

summary
组件 描述
MCU ESP32-S3FH4R2
FLASH 4MB (Quad-SPI)
PSRAM 2MB (Quad-SPI)
屏幕 0.96 英寸 SSD1306 OLED
LoRa SX1262 (433/868/915MHz) / SX1276 / SX1280 (2.4GHz)
存储 TF 卡
无线 2.4GHz Wi-Fi + Bluetooth 5.0
USB 1 × USB Port and OTG (TYPE-C接口)
IO 接口 2.54mm间距 2*13 拓展IO接口
拓展接口 LoRa天线接口 + 电池接口 + 2 x Qwiic接口
按键 1 x RESET 按键 + 1 x BOOT 按键
孔位 2mm定位孔 x 2
尺寸 66x36x14mm

快速开始

示例支持

./examples/
├── ArduinoLoRa                              # Only support SX1276/SX1278 radio module (仅支持 SX1276/SX1278 无线电模块)
│   ├── LoRaReceiver
│   └── LoRaSender
├── Display                                  # Only supports TBeam TFT Shield
│   ├── Free_Font_Demo
│   ├── TBeam_TFT_Shield
│   ├── TFT_Char_times
│   └── UTFT_demo
├── GPS                                      # T-Beam GPS demo examples
│   ├── TinyGPS_Example
│   ├── TinyGPS_FullExample
│   ├── TinyGPS_KitchenSink
│   ├── UBlox_BasicNMEARead                  # Only support Ublox GNSS Module
│   ├── UBlox_NMEAParsing                    # Only support Ublox GNSS Module
│   ├── UBlox_OutputRate                     # Only support Ublox GNSS Module
│   └── UBlox_Recovery                       # Only support Ublox GNSS Module
├── LoRaWAN                                  # LoRaWAN examples
│   ├── LMIC_Library_OTTA
│   └── RadioLib_OTAA
├── OLED
│   ├── SH1106FontUsage
│   ├── SH1106GraphicsTest
│   ├── SH1106IconMenu
│   ├── SH1106PrintUTF8
│   ├── SSD1306SimpleDemo
│   └── SSD1306UiDemo
├── PMU                                      # T-Beam & T-Beam S3 PMU demo examples
├── RadioLibExamples                         # RadioLib examples,Support SX1276/78/62/80...
│   ├── Receive_Interrupt
│   └── Transmit_Interrupt
├── Sensor                                   # Sensor examples,only support t-beams3-supreme
│   ├── BME280_AdvancedsettingsExample
│   ├── BME280_TestExample
│   ├── BME280_UnifiedExample
│   ├── PCF8563_AlarmByUnits
│   ├── PCF8563_SimpleTime
│   ├── PCF8563_TimeLib
│   ├── PCF8563_TimeSynchronization
│   ├── QMC6310_CalibrateExample
│   ├── QMC6310_CompassExample
│   ├── QMC6310_GetDataExample
│   ├── QMC6310_GetPolarExample
│   ├── QMI8658_BlockExample
│   ├── QMI8658_GetDataExample
│   ├── QMI8658_InterruptBlockExample
│   ├── QMI8658_InterruptExample
│   ├── QMI8658_LockingMechanismExample
│   ├── QMI8658_MadgwickAHRS
│   ├── QMI8658_PedometerExample
│   ├── QMI8658_ReadFromFifoExample
│   └── QMI8658_WakeOnMotion
|── T3S3Factory                              # T3 S3 factory test examples
└── Factory                                  # T-Beam & T-Beam S3 and BPF factory test examples

PlatformIO

  1. 安装 Visual Studio Code
  2. 在扩展中搜索并安装 "PlatformIO IDE"。
  3. 从 GitHub 下载 T3S3 项目代码
  4. 在 VS Code 中打开项目文件夹,编辑 platformio.ini 文件选择所需环境。
  5. 连接设备,编译并烧录程序。

Arduino

  1. 安装 Arduino IDE

  2. 安装 Arduino ESP32

  3. lib 目录中的所有文件夹复制到 Sketchbook location 目录中。如何查找库文件位置,请参阅此处

    • Windows: C:\Users\{用户名}\Documents\Arduino
    • macOS: /Users/{用户名}/Documents/Arduino
    • Linux: /home/{用户名}/Arduino
  4. 打开相应示例

    • 打开已下载的 LilyGo-LoRa-Series 文件夹
    • 打开 examples 文件夹
    • 选择示例文件并打开后缀为 ino 的文件
  5. 在 Arduino IDE 工具菜单中选择对应开发板型号,点击下方列表中的对应选项进行选择

    | Name | Value |
    | ------------------------------------ | ---------------------------------------------------- |
    | Board | LilyGo T3-S3 |
    | Port | Your port |
    | USB CDC On Boot | Enable |
    | CPU Frequency | 240MHZ(WiFi) |
    | Core Debug Level | None |
    | USB DFU On Boot | Disable |
    | Erase All Flash Before Sketch Upload | Disable |
    | Events Run On | Core1 |
    | Arduino Runs On | Core1 |
    | USB Firmware MSC On Boot | Disable |
    | Partition Scheme | Default 4MB with spiffs (1.2MB APP/1.5MB SPIFFS) |
    | PSRAM | QSPI PSRAM |
    | Board Revision* | XXXXXX |
    | Upload Mode | UART0/Hardware CDC |
    | Upload Speed | 921600 |
    | USB Mode | CDC and JTAG |
    | Programmer | Esptool |

    • Board revision Select according to actual model
  6. 上传程序

开发平台

  1. Arduino IDE
  2. Platform IO
  3. ESP-IDF
  4. Micropython

引脚总览

SX1262

Name GPIO NUM Free
(QWIIC) Uart1 TX 43(External QWIIC Socket) ✅️
(QWIIC) Uart1 RX 44(External QWIIC Socket) ✅️
QWIIC Socket IO10* 10(External QWIIC Socket) ✅️
QWIIC Socket IO21* 21(External QWIIC Socket) ✅️
SDA 18
SCL 17
OLED(SSD1306) SDA Share with I2C bus
OLED(SSD1306) SCL Share with I2C bus
SD CS 13
SD MOSI 11
SD MISO 2
SD SCK 14
LoRa(SX1262) SCK 5
LoRa(SX1262) MISO 3
LoRa(SX1262) MOSI 6
LoRa(SX1262) RESET 8
LoRa(SX1262) DIO1 33
LoRa(SX1262) BUSY 34
LoRa(SX1262) CS 7
Button1 (BOOT) 0
Battery ADC 1
On Board LED 37

1276

Name GPIO NUM Free
(QWIIC) Uart1 TX 43(External QWIIC Socket) ✅️
(QWIIC) Uart1 RX 44(External QWIIC Socket) ✅️
QWIIC Socket IO10* 10(External QWIIC Socket) ✅️
QWIIC Socket IO21* 21(External QWIIC Socket) ✅️
SDA 18
SCL 17
OLED(SSD1306) SDA Share with I2C bus
OLED(SSD1306) SCL Share with I2C bus
SD CS 13
SD MOSI 11
SD MISO 2
SD SCK 14
LoRa(SX1276) SCK 5
LoRa(SX1276) MISO 3
LoRa(SX1276) MOSI 6
LoRa(SX1276) RESET 8
LoRa(SX1276) DIO0 9
LoRa(SX1276) DIO1 33
LoRa(SX1276) DIO2 34
LoRa(SX1276) DIO3 21
LoRa(SX1276) DIO4 10
LoRa(SX1276) DIO5 36
LoRa(SX1276) CS 7
Button1 (BOOT) 0
Battery ADC 1
On Board LED 37

您可以通过移除图中所示的两个电阻来使用 GPIO10 和 GPIO21。否则,该 GPIO 默认会连接到无线电设备的 DIO3 和 DIO4 。

1278

Name GPIO NUM Free
(QWIIC) Uart1 TX 43(External QWIIC Socket) ✅️
(QWIIC) Uart1 RX 44(External QWIIC Socket) ✅️
QWIIC Socket IO10* 10(External QWIIC Socket) ✅️
QWIIC Socket IO21* 21(External QWIIC Socket) ✅️
SDA 18
SCL 17
OLED(SSD1306) SDA Share with I2C bus
OLED(SSD1306) SCL Share with I2C bus
SD CS 13
SD MOSI 11
SD MISO 2
SD SCK 14
LoRa(SX1278) SCK 5
LoRa(SX1278) MISO 3
LoRa(SX1278) MOSI 6
LoRa(SX1278) RESET 8
LoRa(SX1278) DIO0 9
LoRa(SX1278) DIO1 33
LoRa(SX1278) DIO2 34
LoRa(SX1278) DIO3 21
LoRa(SX1278) DIO4 10
LoRa(SX1278) DIO5 36
LoRa(SX1278) CS 7
Button1 (BOOT) 0
Battery ADC 1
On Board LED 37

您可以通过移除下图中的两个电阻来使用 GPIO10 和 GPIO21。否则,该 GPIO 默认会连接到无线电设备的 DIO3 和 DIO4 端口。

1280

Name GPIO NUM Free
Uart1 TX 43(External QWIIC Socket) ✅️
Uart1 RX 44(External QWIIC Socket) ✅️
QWIIC Socket IO10 10(External QWIIC Socket)
QWIIC Socket IO21 21(External QWIIC Socket)
SDA 18
SCL 17
OLED(SSD1306) SDA Share with I2C bus
OLED(SSD1306) SCL Share with I2C bus
SD CS 13
SD MOSI 11
SD MISO 2
SD SCK 14
LoRa(SX1280) SCK 5
LoRa(SX1280) MISO 3
LoRa(SX1280) MOSI 6
LoRa(SX1280) RESET 8
LoRa(SX1280) DIO1 9
LoRa(SX1280) BUSY 36
LoRa(SX1280) CS 7
Button1 (BOOT) 0
Battery ADC 1
On Board LED 37

相关测试

测试数据待补充

常见问题

  • Q. 如何选择 LoRa 模块版本?
    A. SX1262/SX1276 适用于 Sub-1GHz 频段,通信距离更远;SX1280 适用于 2.4GHz 频段,数据速率更高。

  • Q. OLED 屏幕不显示?
    A. 检查屏幕排线连接,确认 I2C 地址配置正确(SSD1306 通常为 0x3C)。

  • Q. SD 卡无法识别?
    A. 确保 SD 卡格式正确(FAT32),检查卡片是否插好,尝试不同的 SD 卡。

  • Q. 程序烧录失败?
    A. 按住 BOOT 按键再点击 RESET 进入下载模式,确保驱动安装正确。
