LILYGO T7 C6

  • ESP32-C6
  • Wi-Fi 6
  • Bluetooth 5
  • Thread
  • Zigbee

T7 C6

版本迭代:

Version Update date Update description
T7-C6_V1.0 最新版本 基于ESP32-C6的Wi-Fi 6开发板初始版本

购买链接

Product SOC FLASH Wireless Protocol Link
T7 C6 ESP32-C6-MINI-1 4M Wi-Fi 6 + BT 5 Thread/Zigbee [购买链接待添加]

目录

描述

LILYGO T7-C6 是一款基于 ESP32-C6 芯片的开发板，集成了 Wi-Fi 6、蓝牙 5（BLE）以及 Thread/Zigbee 支持，适用于物联网和无线通信项目。该开发板提供丰富的 GPIO 引脚（GPIO0-GPIO23），支持 ADC（模数转换）功能，并内置 4MB Flash 存储。

其引脚布局兼容常见的 JST SH 4-Pin 接口（GND、3V、TX、RX），同时具备 SPI（SDIO）通信能力，适合连接传感器或其他外设。此外，开发板还支持 5V 和 3.3V 电源输出，方便为不同设备供电，集成 TP4065 电池充电芯片，是开发者实现智能家居、远程监控等应用的理想选择。

预览

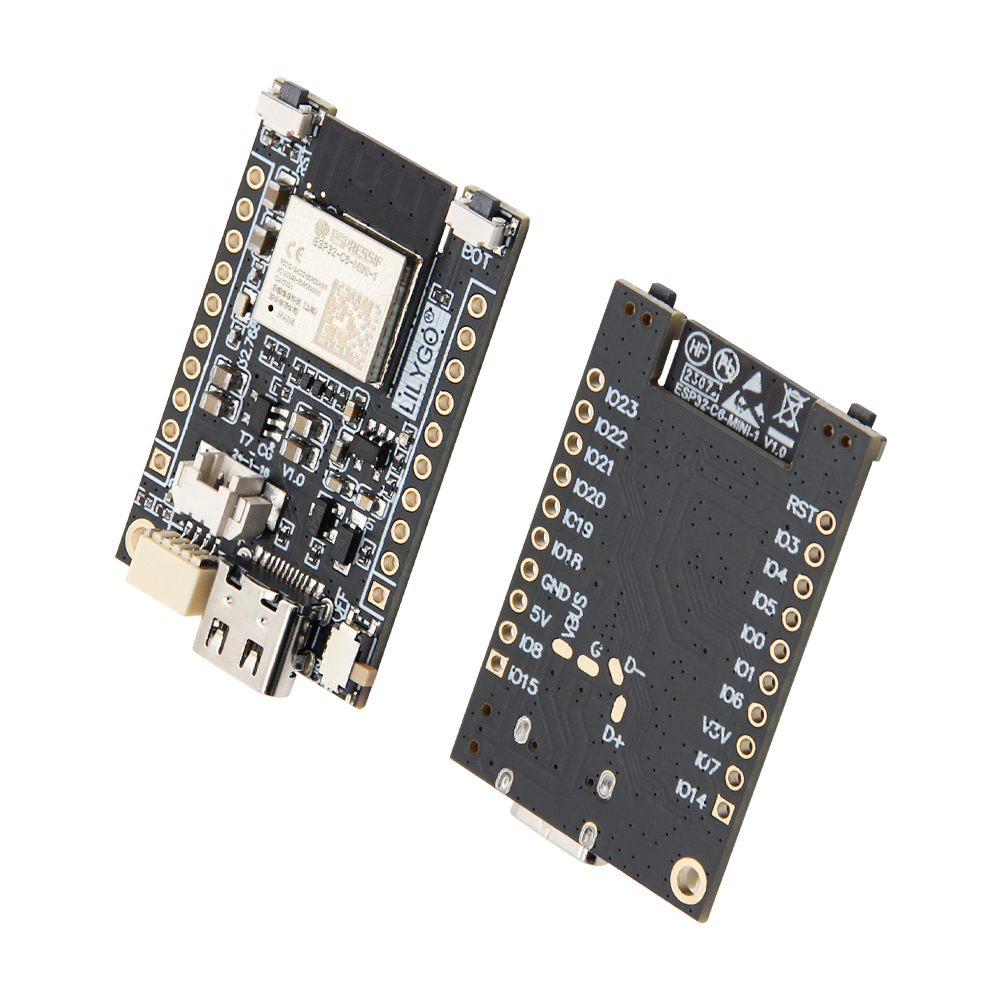

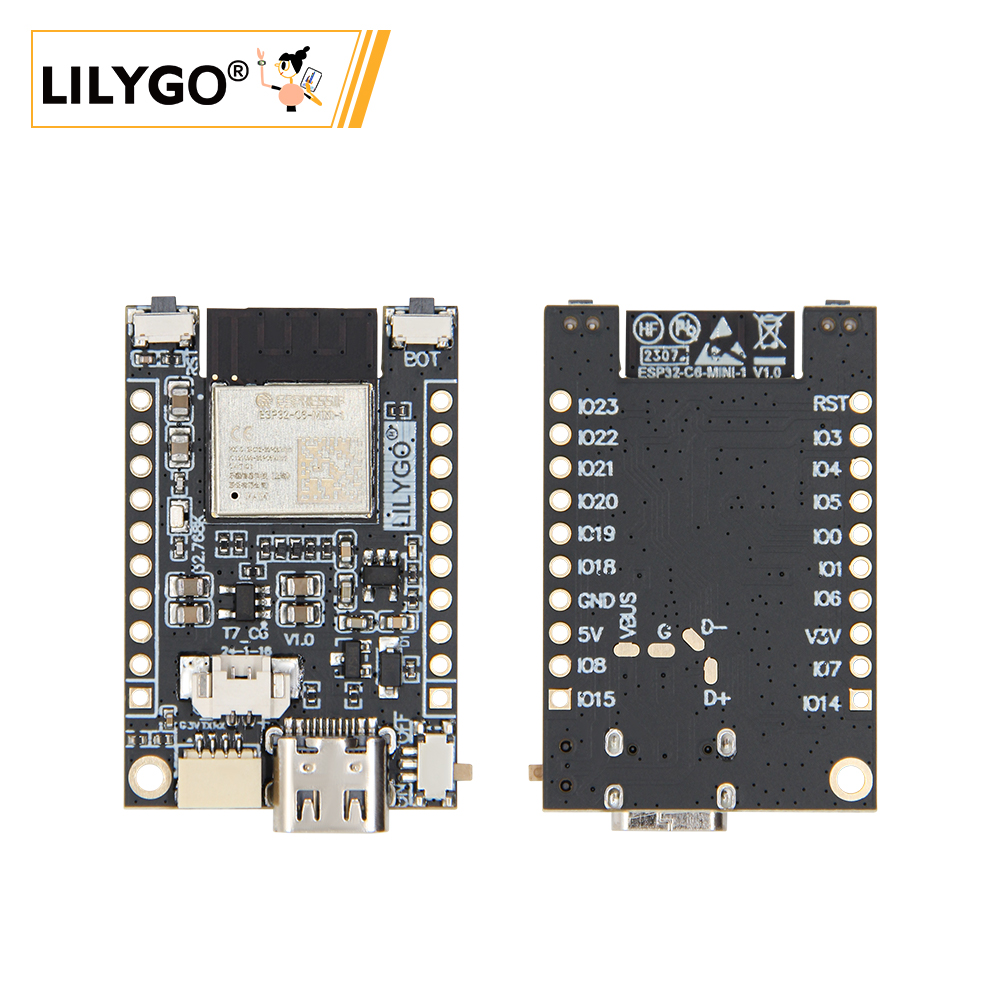

实物图

T7 C6

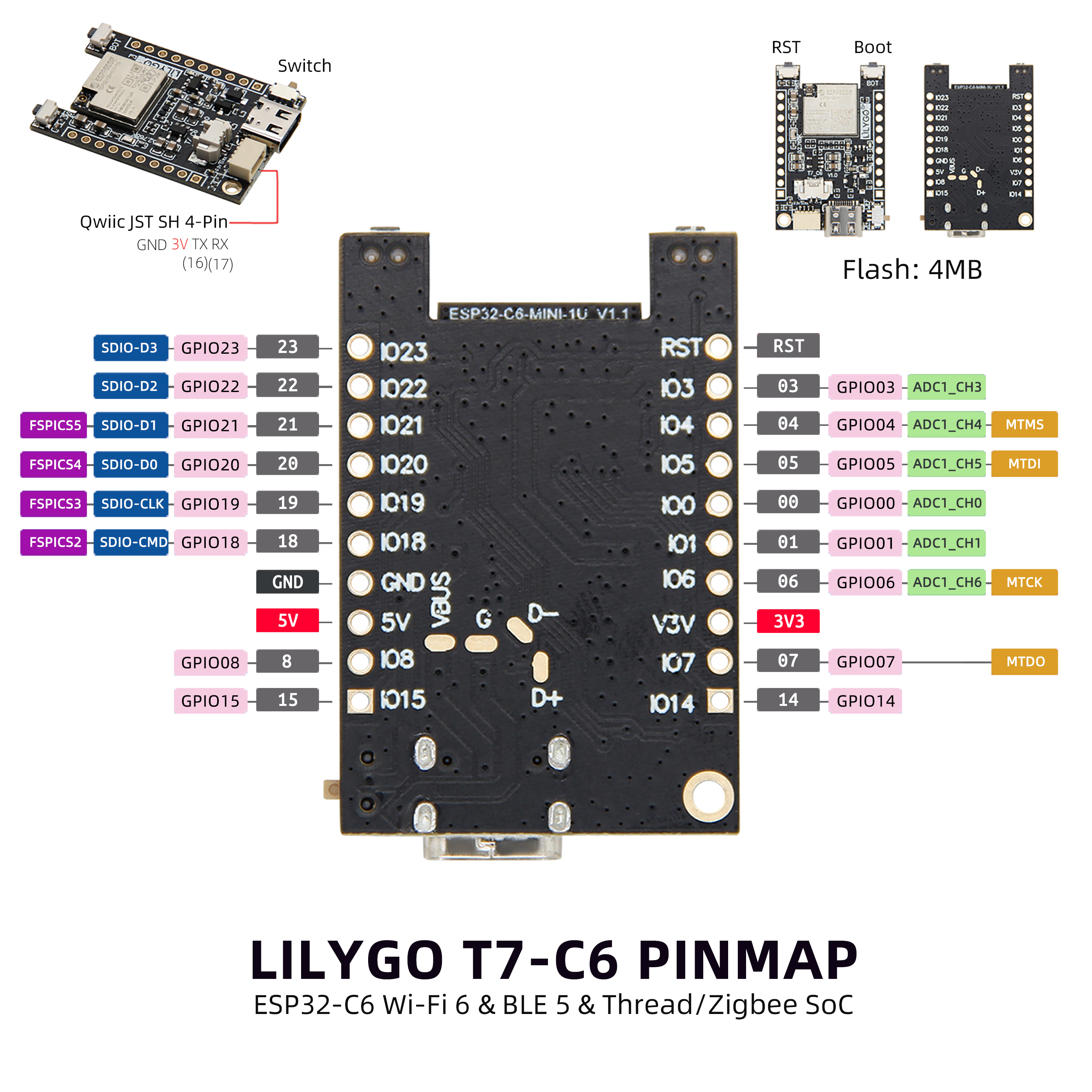

引脚图

summary

模块

MCU

  • 芯片：ESP32-C6-MINI-1
  • FLASH：4MB
  • 架构：RISC-V 32位单核处理器
  • 主频：160MHz

无线通信

  • Wi-Fi：2.4GHz Wi-Fi 6 (802.11ax)
  • 蓝牙：Bluetooth 5 Low Energy
  • 其他协议：IEEE 802.15.4 (Thread/Zigbee)

电源管理

  • 充电芯片：TP4065
  • 输入电压：5V
  • 输出：3.3V

概述

组件 描述
MCU ESP32-C6-MINI-1
FLASH 4MB
无线 Wi-Fi 6 + Bluetooth 5 LE + Thread/Zigbee
充电芯片 TP4065
GPIO GPIO0-GPIO23
通信接口 SPI, UART, I2C, ADC
拓展接口 QWIIC接口
按键 RST + BOOT
电源输入 5V/500mA
孔位 2mm定位孔
尺寸 尺寸信息待补充

快速开始

示例支持

Example Support IDE And Version Description Picture
Battery Voltage Measure [Arduino IDE][esp32_v3.0.0-rc3]
ESP32 Deep Sleep [Arduino IDE][esp32_v3.0.0-rc3]
Original Test [Arduino IDE][esp32_v3.0.0-rc3] 出厂初始测试文件
Wifi STA [Arduino IDE][esp32_v3.0.0-rc3]
firmware Description Picture
Original Test V1.0.0 初始版本
Original Test V1.0.1 修复串口调试

PlatformIO

  1. 安装 Visual Studio Code。
  2. 在扩展中搜索并安装 "PlatformIO IDE"。
  3. 从 GitHub 下载 T7-C6 项目代码。
  4. 在 VS Code 中打开项目文件夹，编辑 platformio.ini 文件选择所需环境。
  5. 连接设备，编译并烧录程序。

Arduino

  1. 安装 Arduino IDE。
  2. 添加 ESP32 开发板支持（Espressif Systems）。
  3. 在 "开发板管理器" 中选择 ESP32C6 Dev Module。
  4. 配置如下设置：

ESP32-C6 (T7 C6)

Setting Value
Board ESP32C6 Dev Module
Upload Speed 921600
CPU Frequency 160MHz
Flash Size 4MB (32Mb)
Flash Mode QIO
Partition Scheme Huge APP (3MB No OTA/1MB SPIFFS)
Core Debug Level None
  1. 选择正确端口，编译并烧录。

开发平台

  1. Arduino IDE
  2. Platform IO
  3. ESP-IDF
  4. VS Code

引脚总览

功能模块 ESP32-C6引脚 描述
UART0 GPIO20(TX), GPIO21(RX) 默认串口
UART1 GPIO8(TX), GPIO9(RX) 备用串口
SPI GPIO10-13 SPI接口
I2C GPIO4(SDA), GPIO5(SCL) I2C接口
ADC GPIO0-3 模拟输入
PWM 多个GPIO PWM输出
QWIIC GPIO4(SDA), GPIO5(SCL) I2C扩展

相关测试

测试数据待补充

常见问题

  • Q. ESP32-C6 相比 ESP32 有什么优势？
    A. ESP32-C6 支持 Wi-Fi 6，提供更好的网络性能和能效，同时集成了 Thread/Zigbee 协议支持。

  • Q. 如何为开发板供电？
    A. 通过 Type-C 接口提供 5V 电源，或者通过电池接口连接锂电池。

  • Q. 支持哪些无线协议？
    A. 支持 Wi-Fi 6、Bluetooth 5 LE 和 IEEE 802.15.4（Thread/Zigbee）。

  • Q. 程序烧录失败怎么办？
    A. 确保驱动安装正确，按住 BOOT 按键再点击 RESET 进入下载模式。

  • Q. 如何连接外部传感器？
    A. 可以通过 GPIO 引脚直接连接，或者使用 QWIIC 接口连接兼容的 I2C 设备。
