LILYGO T-ETH ELite

简介

LILYGO T-ETH ELITE 是一款基于 ESP32-S3-WROOM-1 模组的高性能物联网开发板，集成了 W5500 以太网控制器，支持以太网通信和 PoE（IEEE 802.3af Class 0）供电，输入电压范围为 36~57V。该板载 16MB Flash 和 8MB PSRAM，提供丰富的扩展接口，包括 MicroSD 卡槽（SPI 接口）、40-PIN GPIO（兼容树莓派引脚布局），以及以太网、USB OTG、UART 等外设接口。其设计兼顾了物联网应用的网络连接需求与硬件扩展灵活性，适用于智能家居、工业控制等场景，同时支持与树莓派等设备的兼容协作，为开发者提供了高效的双模（Wi-Fi/蓝牙 + 以太网）开发平台。

外观及功能介绍

外观

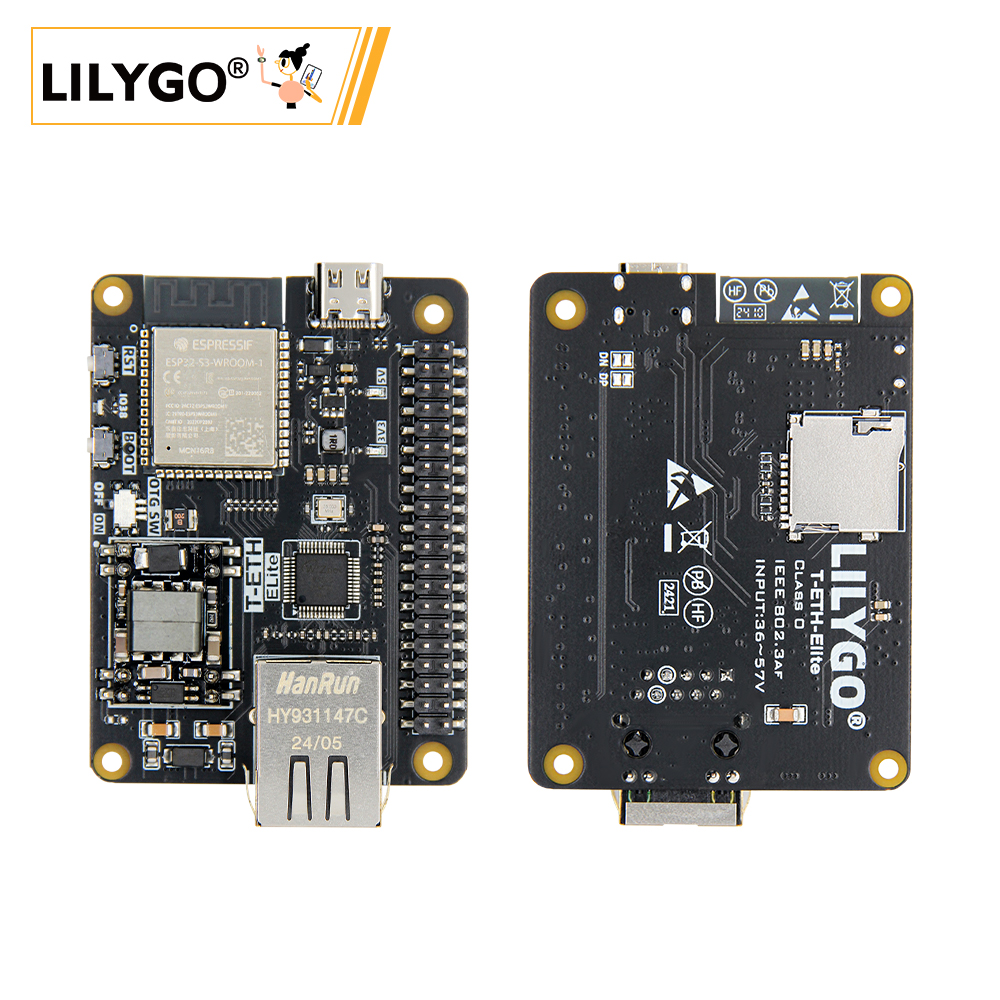

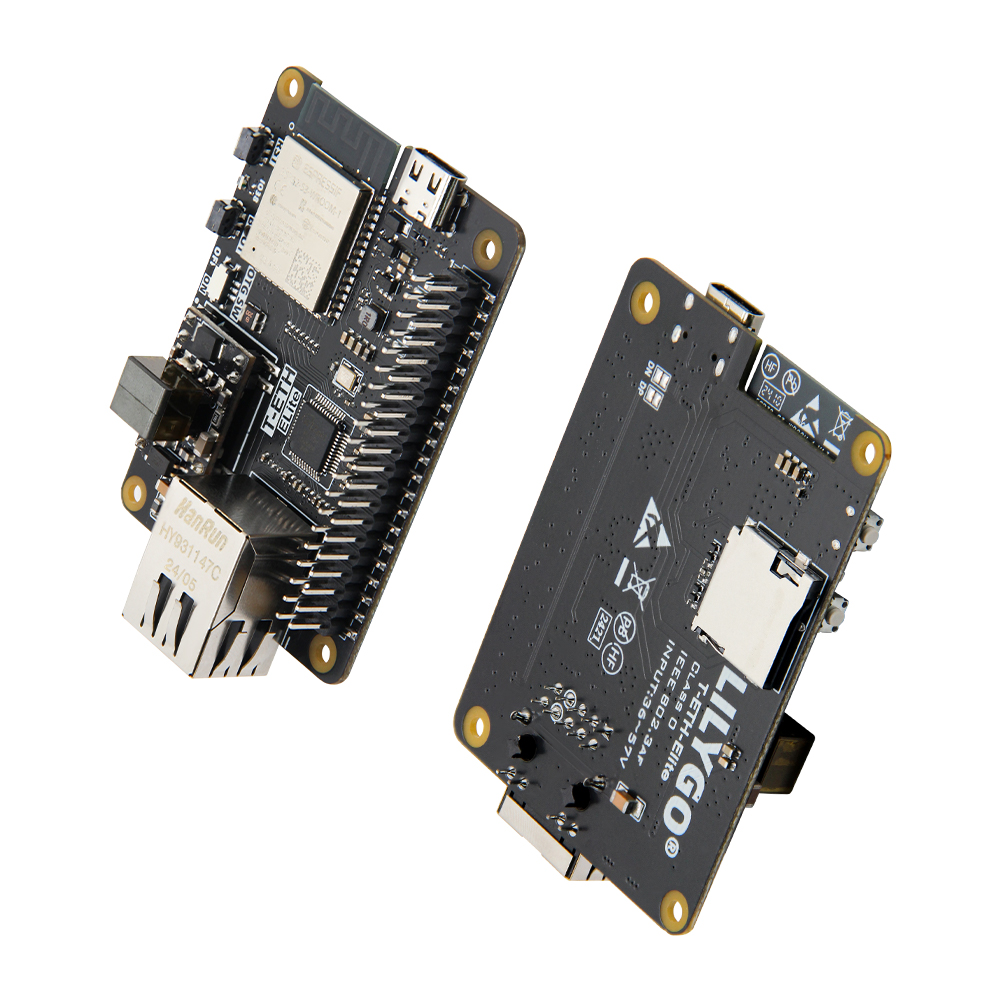

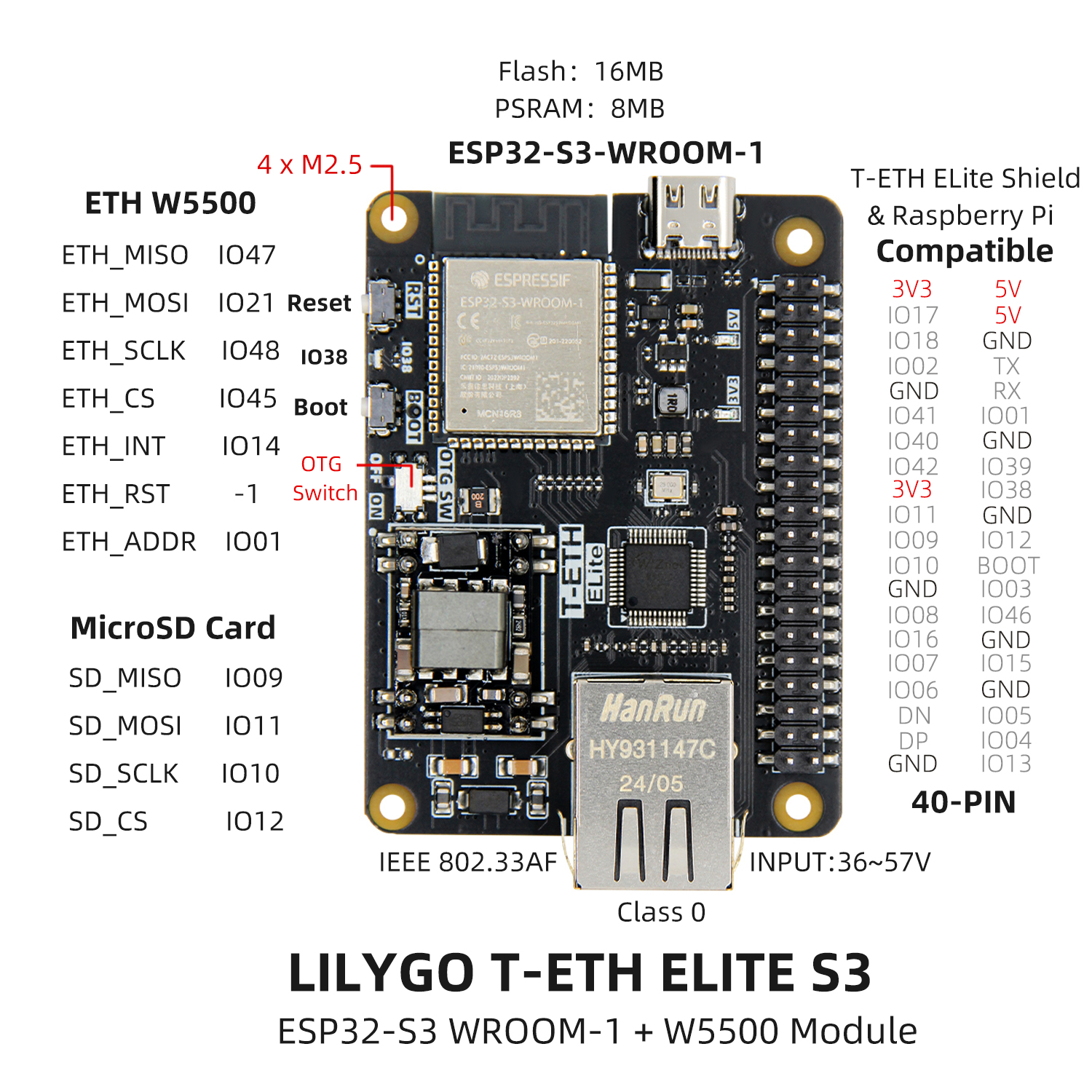

引脚图

模块资料

概述

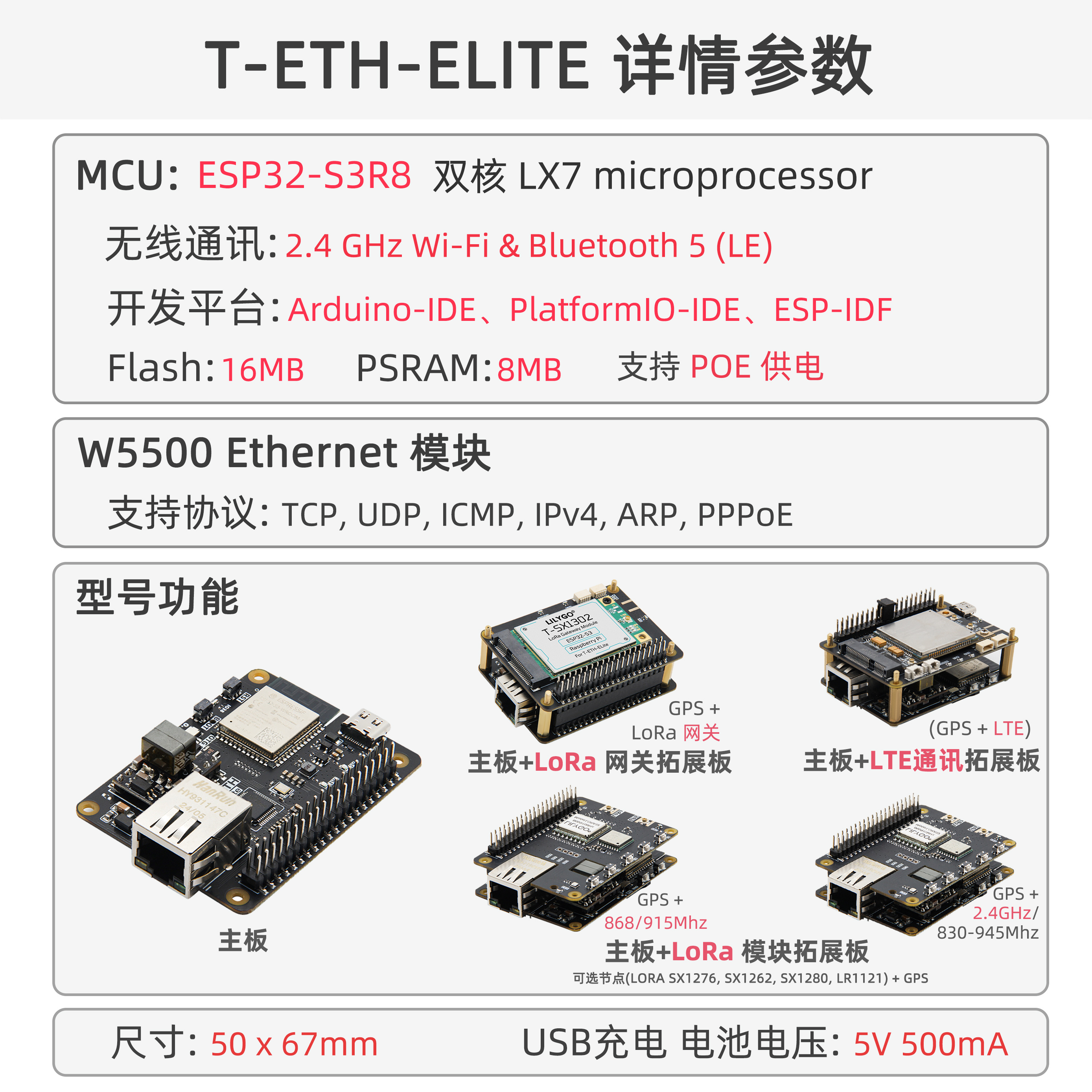

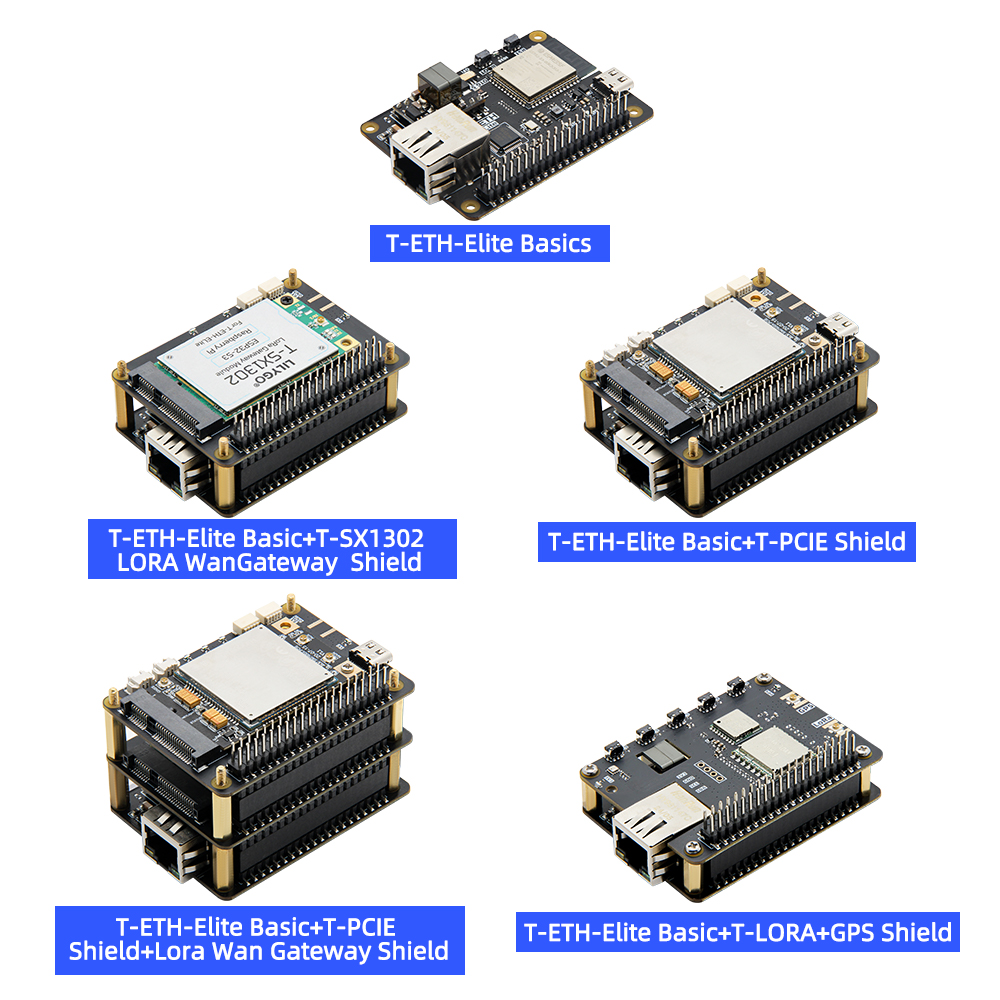

LORa 网关方案

组合：主板 + LORa 网关拓展板

功能：支持搭建 LORa 网络基础设施，兼容 SX1276/SX1262/SX1280/LR1121 等主流模块，可选配 GPS 实现精准定位（如 868/915MHz 频段）。

场景：适用于远距离、低功耗的广域物联网部署，如农业环境监测、智慧城市节点管理。

LORa 终端节点方案

组合：主板 + LORa 模块拓展板

功能：提供终端设备通信能力，支持多模 LORa 模块（SX1276/SX1262 等），可集成 GPS 实现位置追踪。

场景：物流追踪、资产定位、野外传感器数据回传等移动终端场景。

LTE 蜂窝网络方案

组合：主板 + LTE 通讯拓展板

功能：通过 4G/5G 蜂窝网络实现无依赖远程通信，覆盖 Wi-Fi/以太网无法部署的区域。

场景：工业设备远程监控、偏远地区数据传输、车载移动终端等。

多协议融合方案

基础特性：主板原生集成 W5500 以太网（支持 TCP/UDP/IPv4）和 PoE 供电（36~57V），结合 ESP32-S3 的 双模 Wi-Fi/蓝牙，可同时支持有线+无线混合组网。

扩展性：通过 40-PIN GPIO 兼容树莓派生态，支持 MicroSD 存储、USB OTG 及外接传感器，满足边缘计算需求。

场景：智能家居中控、工业自动化控制、多协议网关等复杂系统集成。

相关资料链接

Github:T-ETH-Series

原理图

T-ETH-ELite

依赖库

• Adafruit_BME280_Library
• Adafruit_BusIO
• Adafruit_NeoPixel
• Adafruit_Sensor
• ESP32_USB_Stream
• ETHClass2
• LoRa
• ModbusMaster
• RadioLib
• StreamDebugger
• TFT_eSPI
• TinyGPSPlus
• TinyGSM
• U8g2

应用参考

物联网应用

基于T-ETH-ELite和T-ETH-ELite-Gateway-Shield硬件组合的LoRa网关项目(以上两个硬件缺一不可)

配置方法一:

1. 手机连接 ESP32S3 产生网络热点名称为:LilyGo-Gateway 密码:12345678
2. 在浏览器中输入192.168.4.1 打开网关配置页面
3. 根据标题填写相对应的栏目,填写完成之后点击Apply
4. 点击重启按钮,网关将重启按照填写的参数运行

配置方法二:

1. 通过网线接入以太网接口
2. 打开Serial监视器,从串行监视器中得到连接的IP地址，使用同一个局域网的电脑在浏览器中输入串行打印的IP地址,打开网关配置页面
3. 根据标题填写相对应的栏目,填写完成之后点击Apply
4. 点击重启按钮,网关将重启按照填写的参数运行

网关配置参数解释:

• Next time Boot : 点击重启之后运行的模式是什么,
  • Soft AP Mode : 网络热点模式,只用于配置网关设置
  • Station Mode : 站模式,用于连接AP
  • Ethernet Mode ： 以太网模式,此模式可以不设置连接WiFi
• Frequency Plan : LoRa网关运行的频率计划, 请根据使用地的法律法规进行设置
  • CN470 : Asia
  • EU868 : Europe
  • US915 : USA
  • 请注意,频率计划要与实际使用的SX1302网关频率适应，比如购买的868MHz的LoRa网关，只能配置为868MHz，不能配置为470MHz,915MHz
  • 其他计划请参考 The Things Network Regional Parameters
• Radio 1 Center Frequency: 射频中心频率设置 , 中心频率仅供参考,根据当地法律法规进行填写 , 如果使用TTN ， 可以在配置网关完成后下载全局配置文件，找到中心频率，将它填写到栏目中
  • CN470 : 470600000 Hz
  • EU868 : 867500000 Hz
  • US915 : 915600000 Hz
  • 请注意,频率计划要与实际使用的SX1302网关频率适应，比如购买的868MHz的LoRa网关，只能配置为868MHz，不能配置为470MHz,915MHz
• Radio 2 Center Frequency: 射频中心频率设置 , 中心频率仅供参考,根据当地法律法规进行填写, 如果使用TTN ， 可以在配置网关完成后下载全局配置文件，找到中心频率，将它填写到栏目中
  • CN470 : 471400000 Hz
  • EU868 : 868500000 Hz
  • US915 : 916300000 Hz
  • 请注意,频率计划要与实际使用的SX1302网关频率适应，比如购买的868MHz的LoRa网关，只能配置为868MHz，不能配置为470MHz,915MHz
• Wi-Fi SSID: 无线ap名称
  • 如果 Next time Boot 选择为 Ethernet Mode 可以不填写,如果要使用无线接入模式,则填写WiFi SSDI
• Wi-Fi Password: 无线ap密码
  • 如果 Next time Boot 选择为 Ethernet Mode 可以不填写，如果要使用无线接入模式,则填写WiFi 密码
• NS Host: LoRa 网关服务器域名或者IP地址
  • The Things Network 在创建网关完成之后可以在网关界面查看接入域名
• NS Port: LoRa 网关服务器端口
  • The Things Network 默认使用 1700 作为通讯端口
• Gateway ID: 八个字节的网关ID，可以随意填写十六进制的八个字节,不能与其他的网关ID重复,例如 E84E06FFFE316166

项目可参考Github：LilyGO-ETH-Gateway

YouTuBe参考视频：TTN&LilyGO LoRa Gateway

软件开发

Arduino 设置参数

开发平台

1. VS Code
2. Arduino IDE
3. Platform IO
4. MicroPython
