LILYGO T-Circle S3

注意：T-Circle S3 为 ESP32-S3 版本 ,点这里切换到ESP32版本T-Circle版本

简介

LILYGO T-Circle S3 是一款基于ESP32-S3无线微控制器的多功能开发板，集成0.75英寸圆形LCD触摸屏（160x160像素）、MAX98357A数字音频放大器、MSM261音频采集模块（推测为麦克风）、APA102 LED控制接口及QWIIC扩展接口。其核心配置包括16MB闪存、8MB Octal SPI PSRAM，支持Wi-Fi/蓝牙通信，并搭载电容式触摸屏控制器CST816D实现交互操作。通过精密引脚映射（如LCD_MOSI、TP_SDA等），整合了图形显示、音频输入输出、触控交互与高速存储功能，适用于物联网终端、智能穿戴设备或嵌入式音频可视化项目的原型开发。

外观及功能介绍

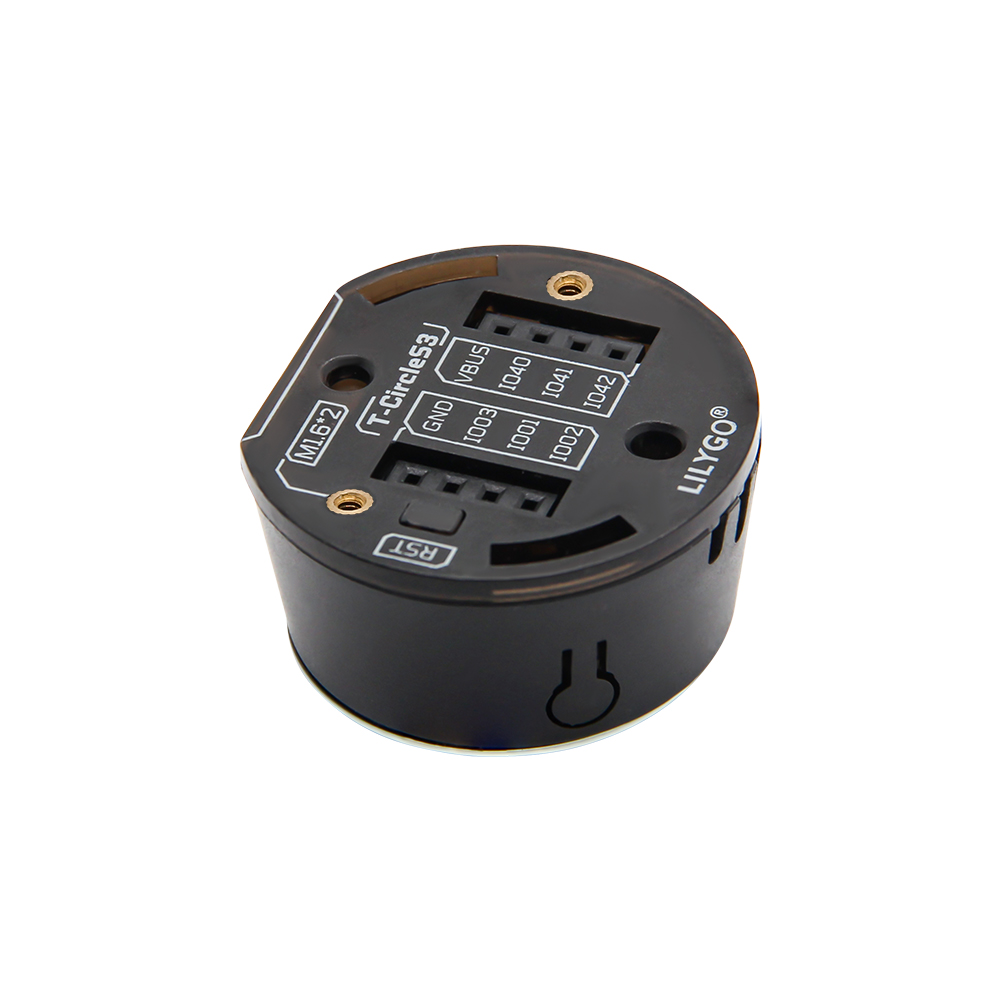

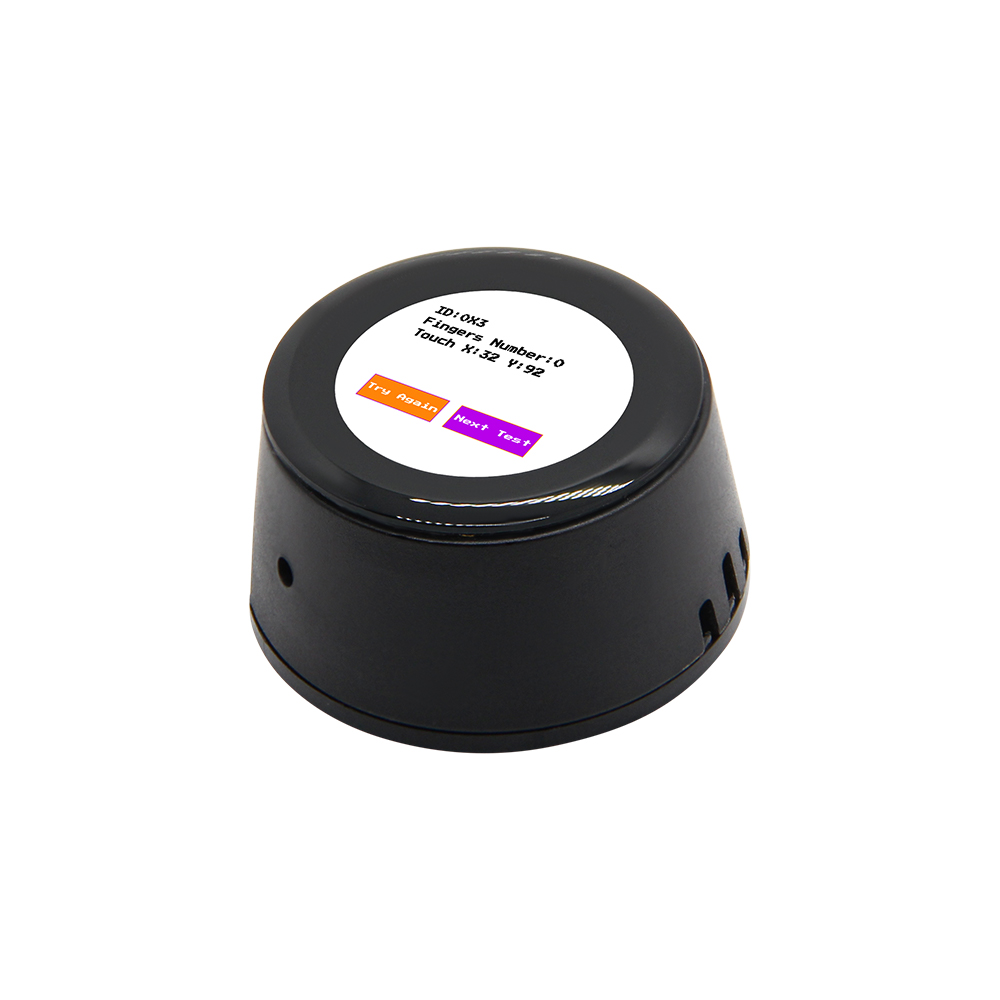

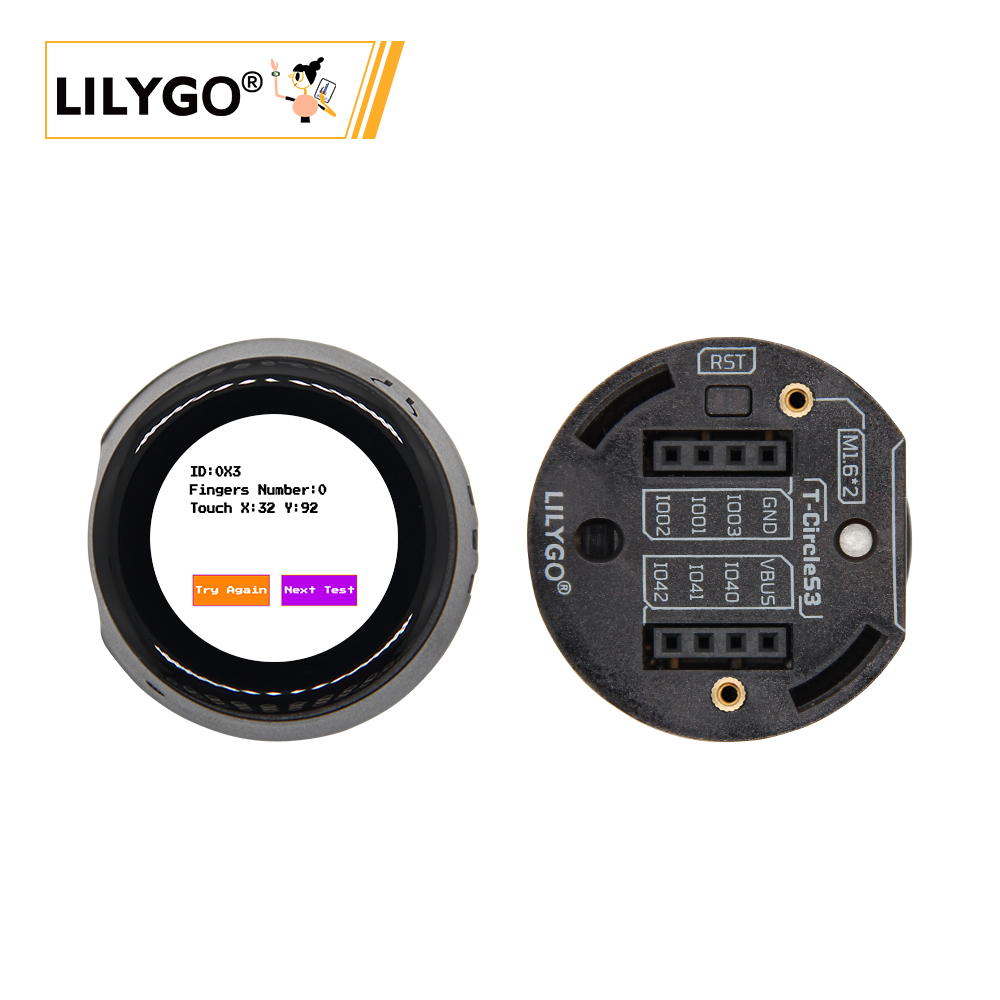

外观

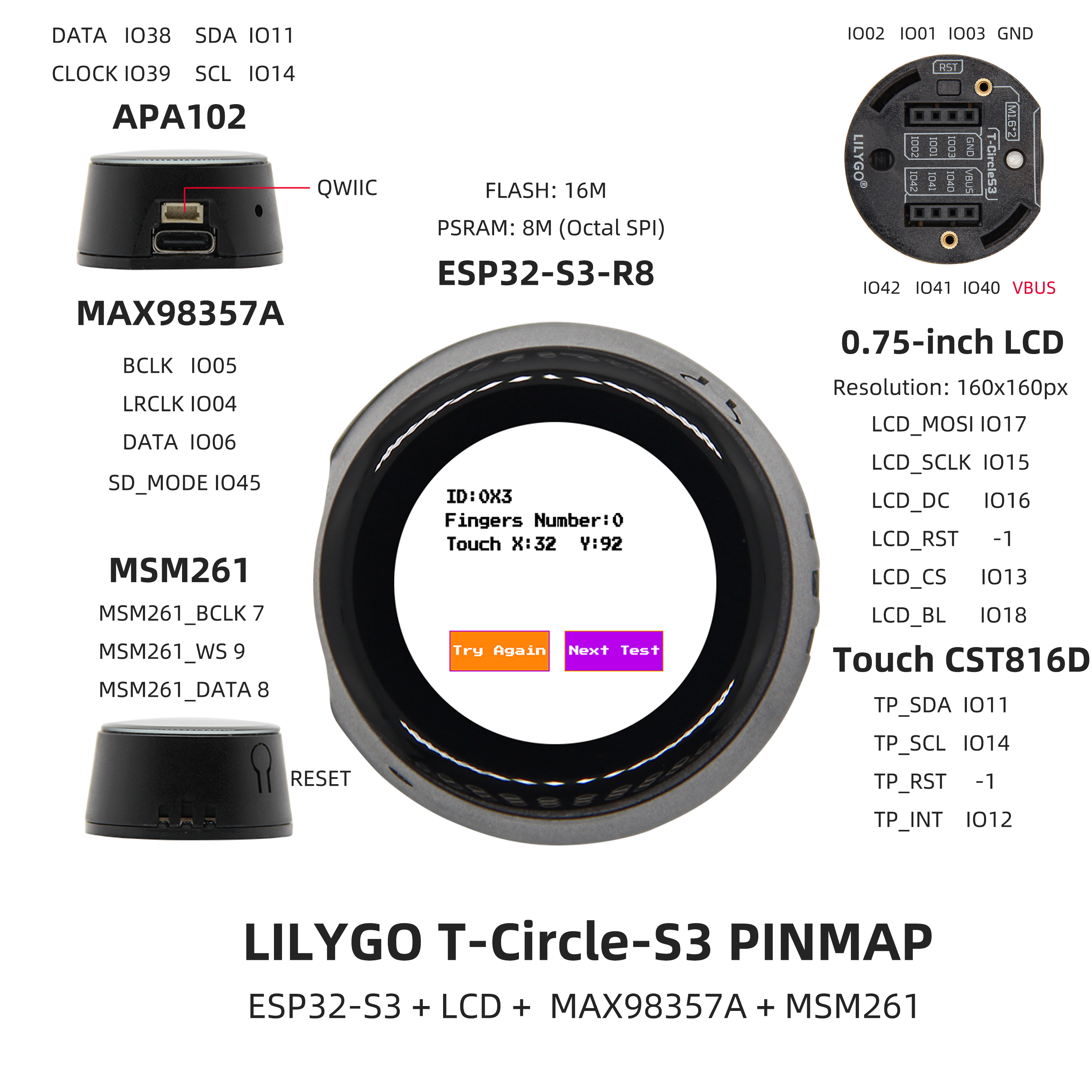

引脚图

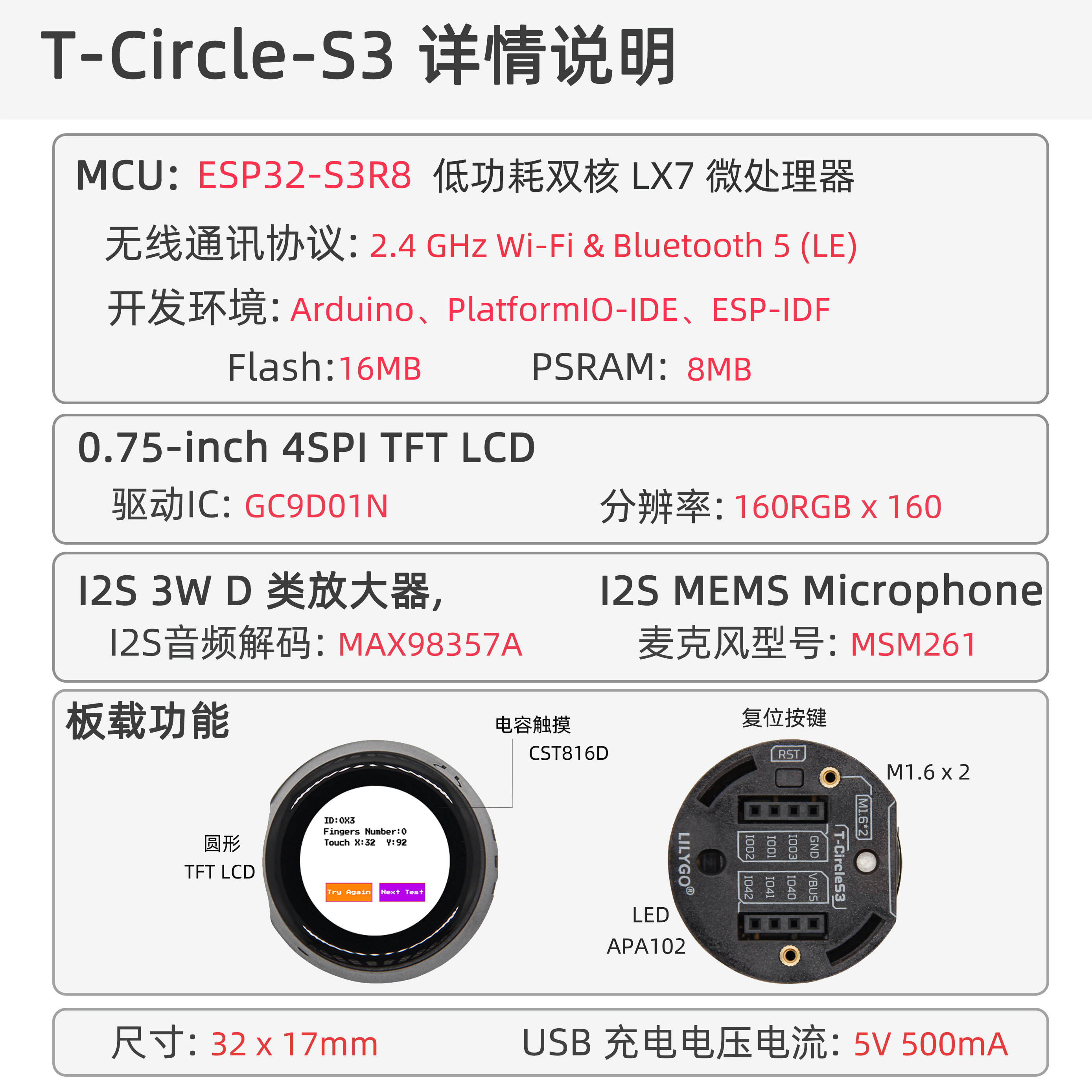

模块资料

概述

T-Circle-S3是一款基于ESP32S3开发的板载0.75寸小屏的开发板，配备有扬声器麦克风和三色LED灯，背部有六个可编程输入输出IO口可扩展多种外设。

相关资料链接

Github:T-Circle-S3

• GC9D01N
• TFT_eSPI-2.5.43
• MAX98357A
• MSM261S4030H0R)
• MP34DT05-A

原理图

T-Circle-S3

依赖库

• Arduino_DriveBus-1.1.16
• Arduino_GFX-1.3.7
• ESP32-audioI2S-3.0.6
• DFRobot_MSM261
• FastLED-3.6.0

软件开发

Arduino 设置参数

开发平台

1. VS Code
2. Arduino IDE
3. Platform IO
