T-Embed-SI4732

点这里切换到 T-Embed-CC1101 版本

版本迭代

Version Update date Update description
T-Embed-SI4732_V1.0 2024-07-29 初始硬件版本
T-Embed-SI4732_V1.1 2025-01-09 软件更新

购买链接

Product SOC FLASH PSRAM Link
T-Embed SI4732 ESP32-S3 16MB 8MB LILYGO Store

目录

描述

LILYGO T-Embed SI4732 这是基于基础款T-Embed 增加SI4732扩展模块的版本，SI4732一款高性能数字调谐收音机芯片，专为 AM/FM/SW/LW 等广播频段接收设计。它集成了数字信号处理（DSP）技术，具备高灵敏度、低功耗和高度集成化特性，适用于多种收音机及音频设备。T-Embed是一款圆角矩形外观设计，集成灯环编码器和1.9寸 IPS TFT，同时带有Mesh MIC和扬声器，内部TF卡槽和电源管理电路，支持3.7V 锂电池供电，扩展接口有GROVE和2.54间距GPIO扩展口。

预览

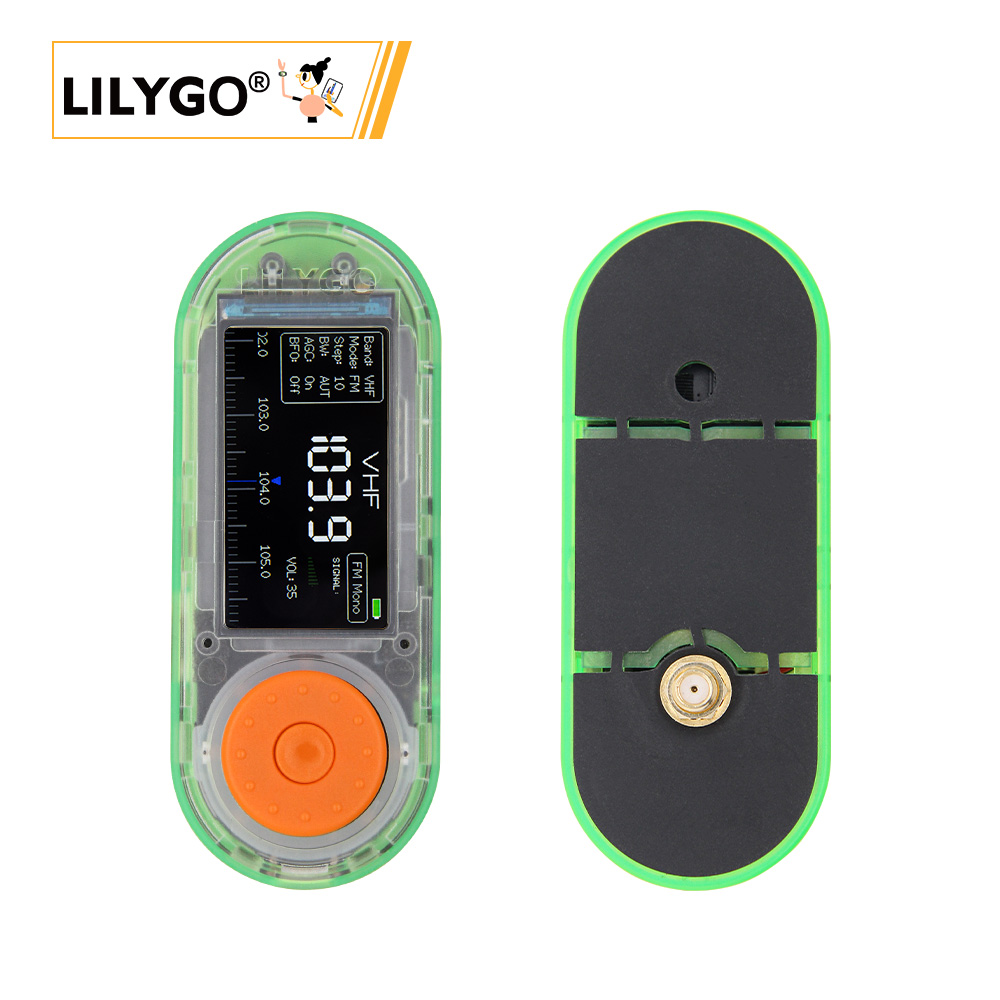

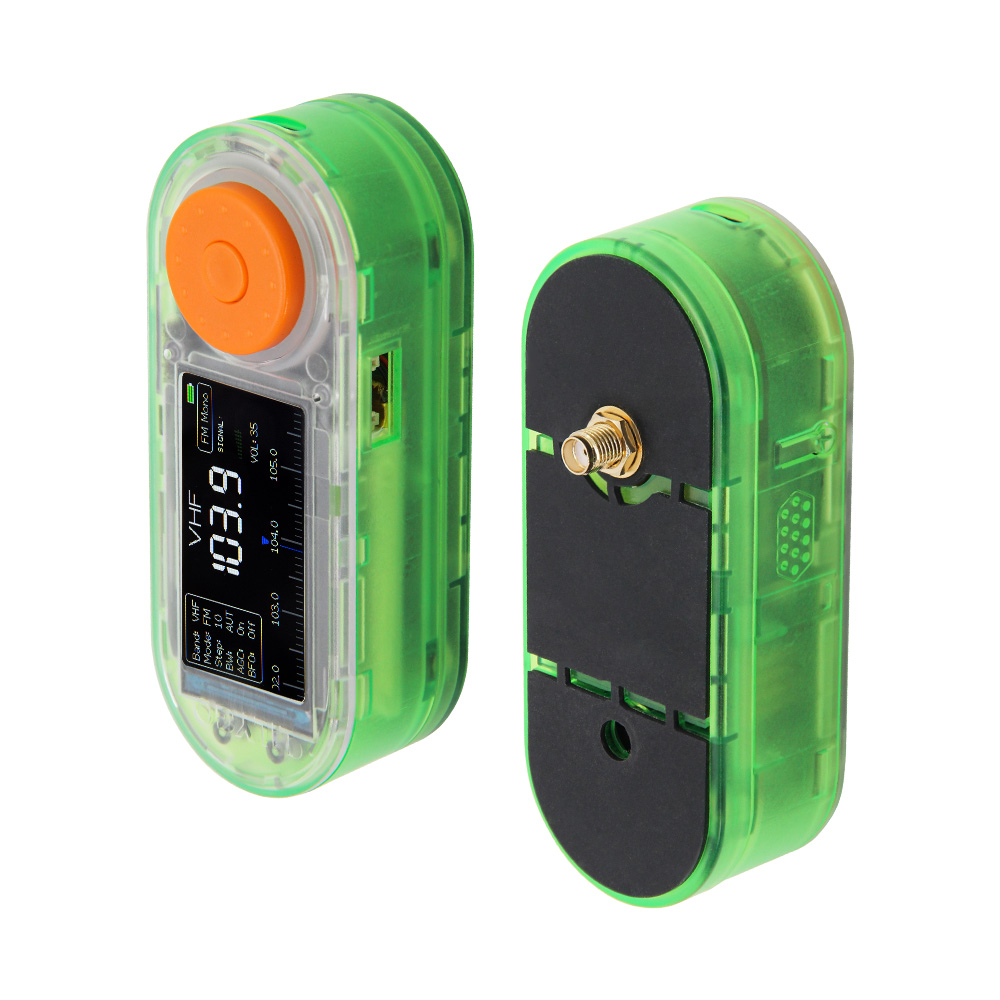

实物图

T-Embed-SI4732

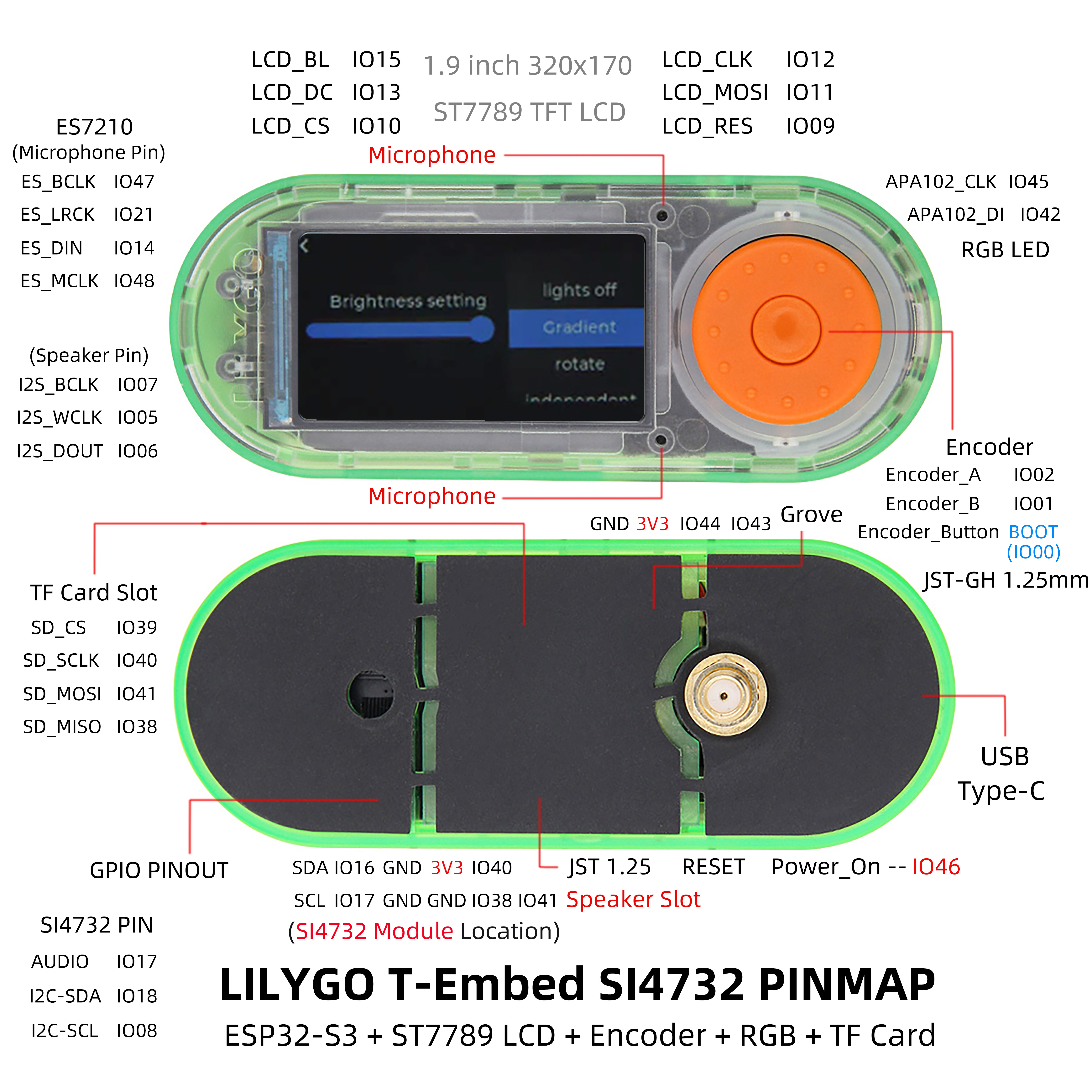

引脚图

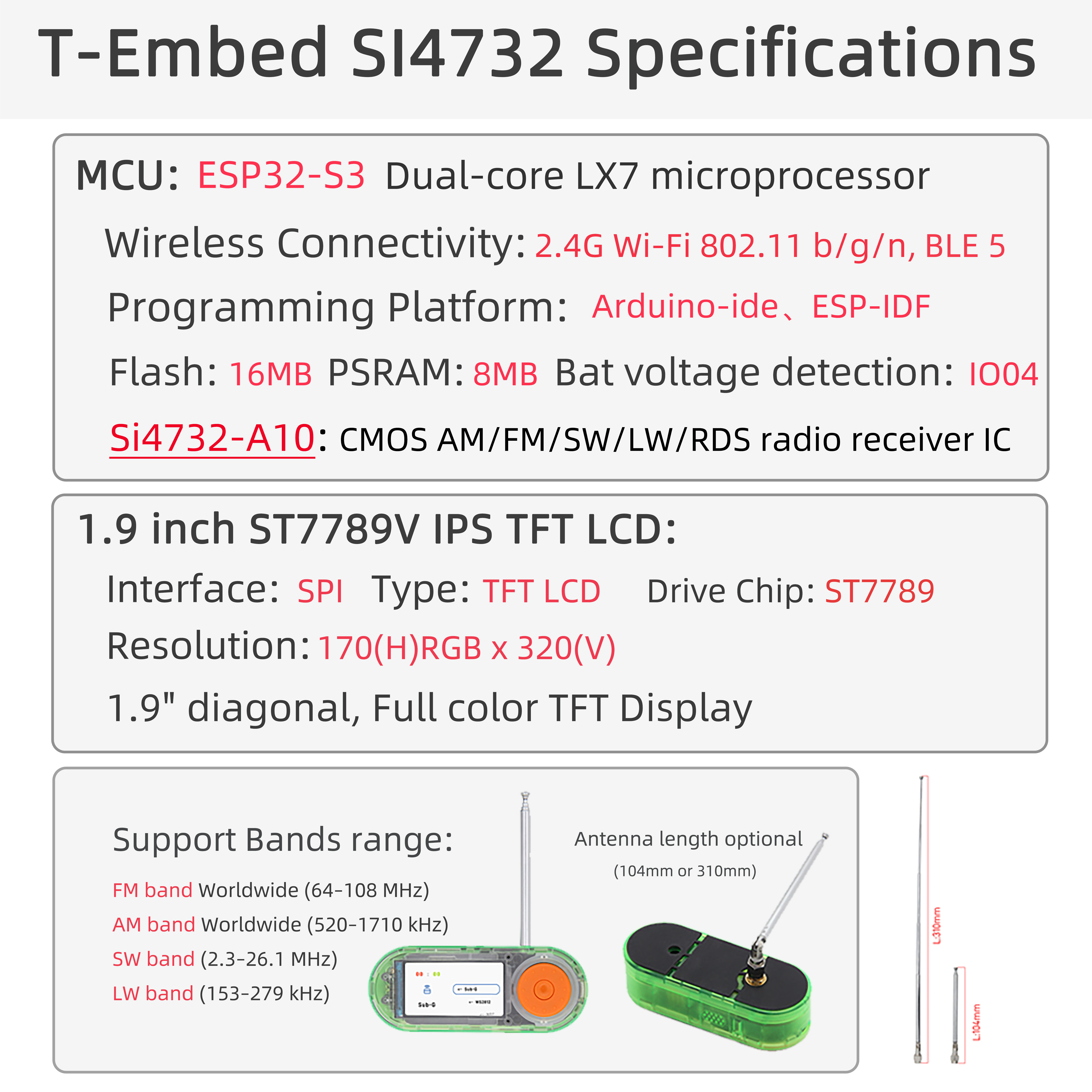

summary

模块

MCU

  • 芯片：ESP32-S3 Dual-core LX7
  • PSRAM：8MB (Octal SPI)
  • FLASH：16MB
  • 无线：2.4 GHz Wi-Fi & Bluetooth 5 (LE)

屏幕

  • 尺寸：1.9英寸IPS TFT屏幕
  • 分辨率：320×170px
  • 屏幕类型：IPS
  • 驱动芯片：ST7789V
  • 兼容库：TFT_eSPI, LVGL
  • 总线通信协议：SPI

收音机模块

  • 芯片：SI4732-A10
  • 功能：AM/FM/SW/LW/RDS广播接收
  • 特性：数字信号处理（DSP）技术

音频系统

  • 音频芯片：ES7210
  • 功能：麦克风输入与扬声器输出

电源管理

  • 充电芯片：BQ25896
  • 电量监测：BQ27220
  • 电池：3.7V 900mAh 锂聚合物电池

概述

summary
组件 描述
MCU ESP32-S3 Dual-core LX7 microprocessor
FLASH 16MB
PSRAM 8MB
屏幕 1.9英寸 ST7789V IPS TFT
收音机 SI4732-A10 AM/FM/SW/LW/RDS
音频 ES7210 麦克风与扬声器
充电芯片 BQ25896
电量监测 BQ27220
RGB LED APA102 可编程LED
GPS MIA-M10Q（可选）
存储 TF 卡
无线 2.4 GHz Wi-Fi & Bluetooth 5 (LE)
USB 1 × USB Port (TYPE-C接口)
控制 旋转编码器
按键 1 x RST 按键 + 1 x BOOT 按键
尺寸 98 × 39 × 39 mm

快速开始

严格按照 Lilygo GitHub 上指示的所有步骤操作是极其重要的：

Lilygo T-Display S3

Lilygo T-Embed

示例支持

Example PlatformIO/Arduino ESP-IDF Description
SI4732_Radio ✓ SI4732收音机示例
TFT_Display ✓ TFT屏幕显示示例
Audio_Record_Playback ✓ 音频录制与播放示例
RGB_LED_Control ✓ RGB LED控制示例
Power_Management ✓ 电源管理示例

PlatformIO

  1. 安装VisualStudioCode，根据你的系统类型选择安装。
  2. 打开VisualStudioCode软件侧边栏的"扩展"（或者使用Ctrl+Shift+X打开扩展），搜索"PlatformIO IDE"扩展并下载。
  3. 在安装扩展的期间，你可以前往GitHub下载程序，你可以通过点击带绿色字样的"<> Code"下载主分支程序，也通过侧边栏下载"Releases"版本程序。
  4. 扩展安装完成后，打开侧边栏的资源管理器（或者使用Ctrl+Shift+E打开），点击"打开文件夹"，找到刚刚你下载的项目代码（整个文件夹），点击"添加"，此时项目文件就添加到你的工作区了。
  5. 打开项目文件中的"platformio.ini"（添加文件夹成功后PlatformIO会自动打开对应文件夹的"platformio.ini"）,在"[platformio]"目录下取消注释选择你需要烧录的示例程序（以"default_envs = xxx"为标头），然后点击左下角的"√"进行编译，如果编译无误，将单片机连接电脑，点击左下角"→"即可进行烧录。

Arduino

  1. 安装Arduino，根据你的系统类型选择安装。
  2. 打开项目文件夹的"example"目录，选择示例项目文件夹，打开以".ino"结尾的文件即可打开Arduino IDE项目工作区。
  3. 打开右上角"工具"菜单栏->选择"开发板"->"开发板管理器"，找到或者搜索"esp32"，下载作者名为"Espressif Systems"的开发板文件。接着返回"开发板"菜单栏，选择"ESP32 Arduino"开发板下的开发板类型，选择的开发板类型由"platformio.ini"文件中以[env]目录下的"board = xxx"标头为准，如果没有对应的开发板，则需要自己手动添加项目文件夹下"board"目录下的开发板。
  4. 打开菜单栏"文件"->"首选项"，找到"项目文件夹位置"这一栏，将项目目录下的"libraries"文件夹里的所有库文件连带文件夹复制粘贴到这个目录下的"libraries"里边。
  5. 在"工具"菜单中选择正确的设置，如下表所示。

ESP32-S3

Setting Value
Board ESP32S3 Dev Module
Upload Speed 921600
USB Mode Hardware CDC and JTAG
USB CDC On Boot Enabled
USB Firmware MSC On Boot Disabled
USB DFU On Boot Disabled
CPU Frequency 240MHz (WiFi)
Flash Mode QIO 80MHz
Flash Size 16MB (128Mb)
Core Debug Level None
Partition Scheme 16M Flash (3MB APP/9.9MB FATFS)
PSRAM OPI PSRAM
Arduino Runs On Core 1
Events Run On Core 1
  1. 选择正确的端口。
  2. 点击右上角"√"进行编译，如果编译无误，将单片机连接电脑，点击右上角"→"即可进行烧录。

开发平台

  1. Micropython
  2. Arduino IDE
  3. Platform IO

引脚总览

相关测试

常见问题

  • Q. 看了以上教程我还是不会搭建编程环境怎么办？
    A. 如果看了以上教程还不懂如何搭建环境的可以参考LilyGo-Document文档说明来搭建。

  • Q. 为什么打开Arduino IDE时他会提醒我是否要升级库文件？我应该升级还是不升级？
    A. 选择不升级库文件，不同版本的库文件可能不会相互兼容所以不建议升级库文件。

  • Q. 为什么我的板子一直烧录失败呢？
    A. 请按住"BOOT"按键同时按"RST"按键，然后释放"RST"按键，进入下载模式后重新下载程序。

  • Q. SI4732收音机模块支持哪些频段？
    A. SI4732支持AM/FM/SW/LW等多个广播频段，并具备RDS功能。
