T-Display K230

版本迭代:

Version Update date Update description
T-Display-K230_canmv_rt_V1.0 2025-02-20 原始版本
T-Display-K230_canmv_rt_V1.1 2025-03-25 更新LoRa模块（sx1262）

购买链接

Product SOC FLASH LPDDR Link
T-Display-K230_canmv_rt k230 SD Card 1GiB LILYGO Mall

目录

描述

T-Display K230 是 LILYGO 基于嘉楠科技最新 K230 芯片设计的高性能 AIoT 开发板。作为 K210 的升级产品，K230 集成了双核 RISC-V 处理器，主频高达 1.6GHz，并配备算力接近 1.6TOPS 的 NPU（神经网络处理单元），为 AI 推理提供强大的加速能力。

开发板采用符合手持设备尺寸的设计，配备 4.1 英寸优质 AMOLED 屏幕（568×1232 分辨率），支持电容触摸，提供流畅的视觉和交互体验。同时集成了 LoRa 通信模块（SX1262/SX1280）、HDMI 输出接口、以太网接口、摄像头接口等丰富功能，适用于 AI 视觉识别、边缘计算、物联网监控等高端应用场景。

预览

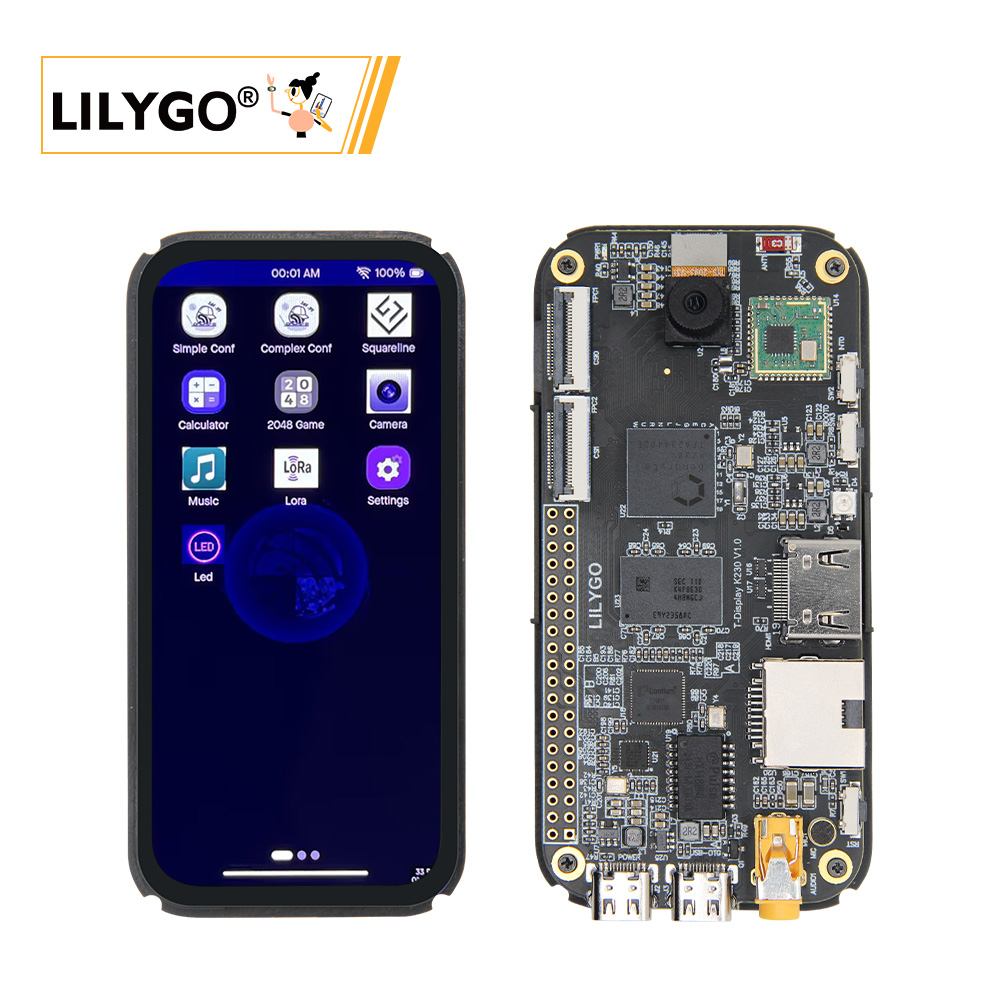

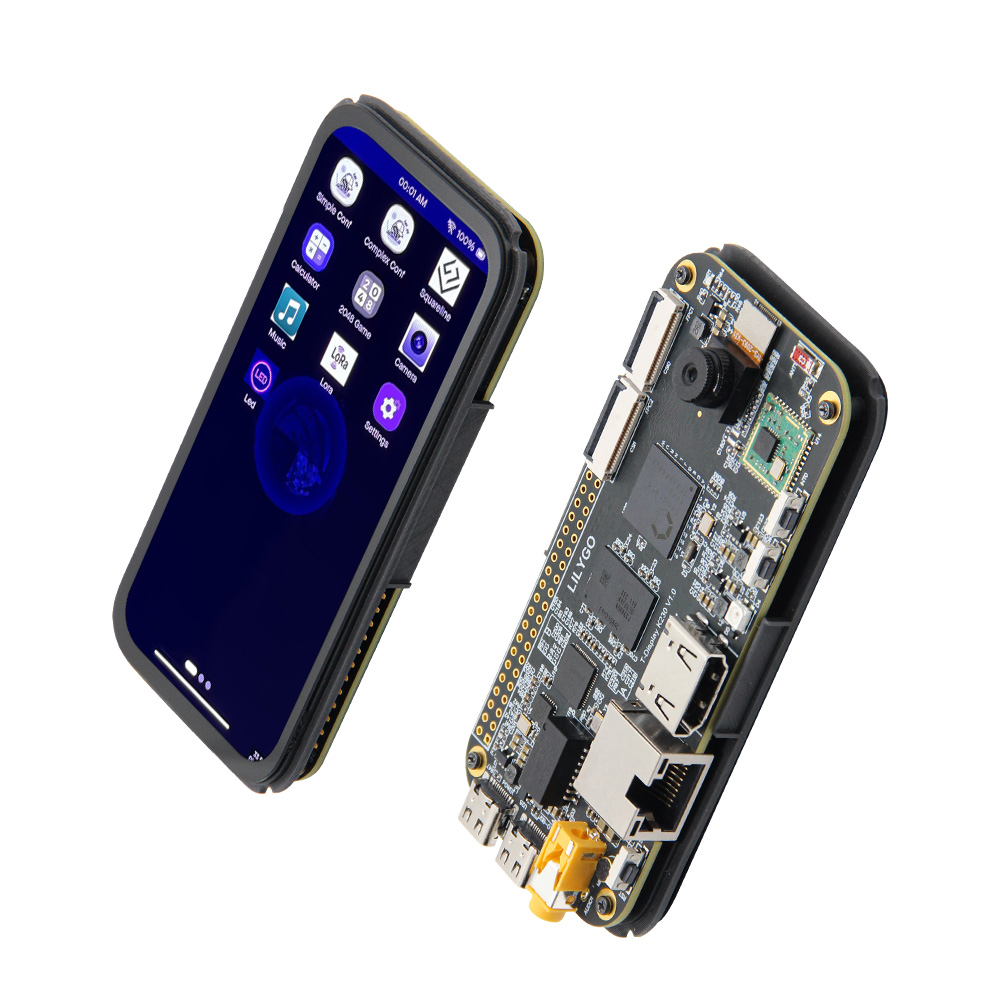

实物图

T-Display K230

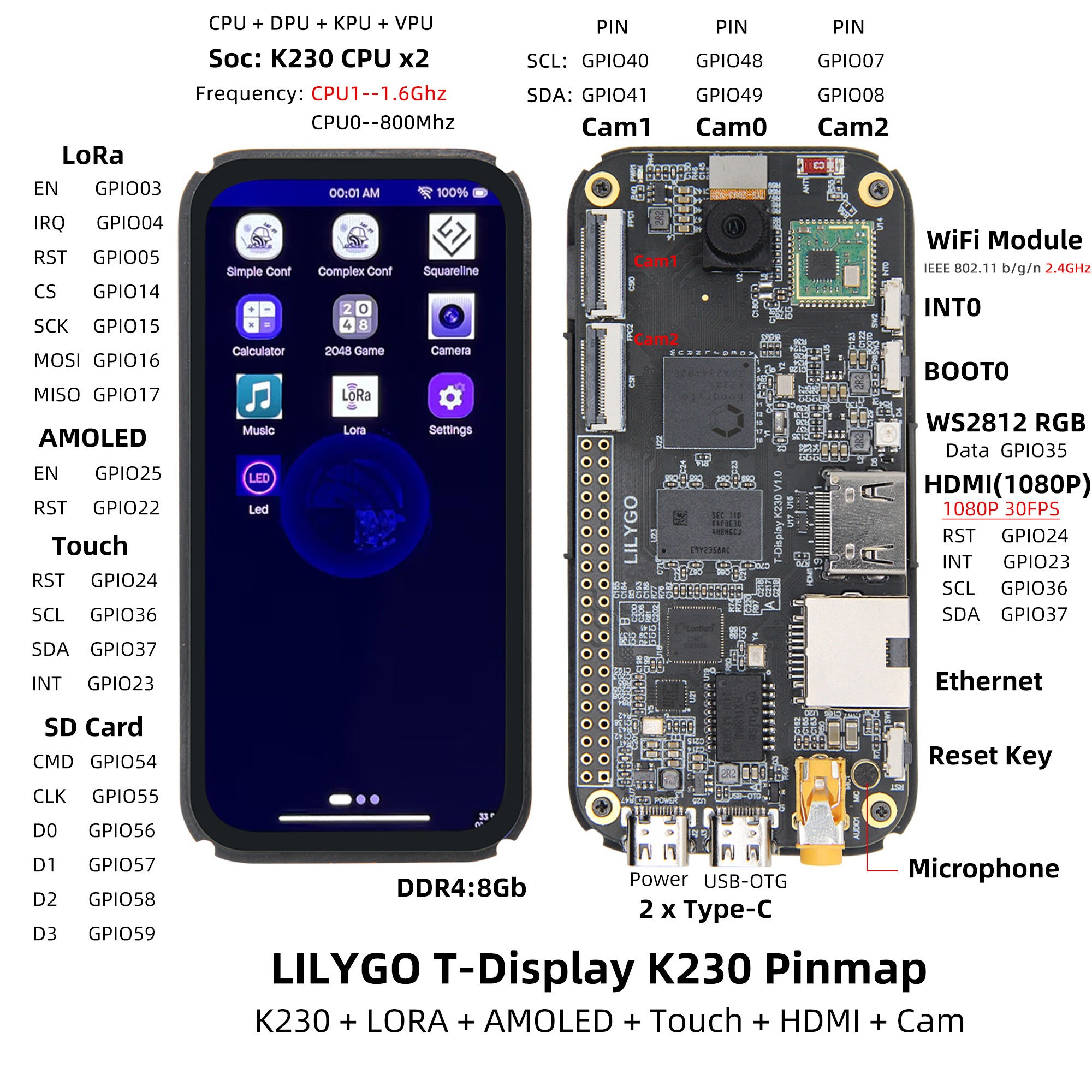

引脚图

summary

模块

主处理器

  • 芯片：K230 双核 RISC-V
  • 大核：1.6GHz，32KB I-cache，32KB D-cache，256KB L2 Cache，128bit RVV 1.0扩展
  • 小核：0.8GHz，32KB I-cache，32KB D-cache，128KB L2 Cache
  • NPU：1.6TOPS，支持 INT8/INT16，Resnet50 ≥ 85fps @INT8

协处理器

  • 芯片：ESP32-S3-R8
  • PSRAM：8MB
  • FLASH：16MB
  • 功能：Wi-Fi/蓝牙连接，系统辅助控制

屏幕

  • 尺寸：4.1英寸 AMOLED
  • 分辨率：568x1232px
  • 屏幕类型：AMOLED
  • 接口：MIPI DSI (2 lane)
  • 触摸：电容触摸屏
  • 驱动芯片: RM69A10

LoRa

  • 芯片：SX1262 / SX1280（可选）
  • 频率：433-923MHz (SX1262) / 2.4GHz (SX1280)

触摸

  • 芯片: GT9895
  • 总线通信协议: IIC

充电支持

  • 芯片: SY6970
  • 总线通信协议: IIC
  • 如果仅使用 5V 电源供电而未连接电池，该芯片的输出波形将会非常不稳定。为使情况稳定下来，需要要么连接电池，要么使用软件来禁用电池通道。通过这样做，不稳定的情况将会得到缓解。

概述

组件 描述
主CPU K230 双核 RISC-V (1.6GHz + 0.8GHz)
NPU 1.6TOPS，支持INT8/INT16
内存 8Gb LPDDR4
协处理器 ESP32-S3-R8 (Wi-Fi/蓝牙)
屏幕 4.1英寸 AMOLED (568×1232)
LoRa SX1262 (433-923MHz) / SX1280 (2.4GHz)
摄像头 3路 MIPI CSI-2 接口
视频输出 HDMI (1080P@30fps)
音频 3.5mm音频口 + 麦克风
网络 Wi-Fi 802.11b/g/n + 以太网
存储 TF卡
USB 1 × POWER + 1 × USB 2.0 OTG (TYPE-C)
IO 接口 2.54mm间距 2×20 拓展IO接口
按键 RST + BOOT + INT0
指示灯 电源指示灯 + RGB灯
尺寸 100×48×1.6mm (无外壳)

快速开始

APP 编译

1.切换至当前目录：canmv_k230

      cd canmv_k230/src/rtsmart/mpp
      source build_env.sh
      cd userapps/sample/sample_display
      make

在sample/elf目录下生成sample_display.elf文件。
默认应用程序：示例显示程序

将sample_display.elf文件重命名为app.elf，然后将其复制到 SD 卡中。再次开机并默认启动运行即可。

定制 Firmware

本章介绍了如何在 K230 CanMV 上进行开发。如果您没有特殊需求，可以跳过此章节。

K230 CanMV 是基于 K230 SDK 开发的。

搭建开发环境

主机环境 描述
Ubuntu 20.04.4 LTS (x86_64) K230 CanMV 组合环境适用于 Ubuntu 20.04 及更高版本系统。

目前，K230 CanMV 仅在 Linux 环境中得到了编译验证。其他 Linux 版本尚未进行测试，因此无法保证其与其他系统的兼容性。

本地编译
  • 更新 APT 源（可选）
sudo bash -c 'cp /etc/apt/sources.list /etc/apt/sources_bak.list && \
  sed -i "s/archive.ubuntu.com/mirrors.tuna.tsinghua.edu.cn/g" /etc/apt/sources.list && \
  sed -i "s/security.ubuntu.com/mirrors.tuna.tsinghua.edu.cn/g" /etc/apt/sources.list'
  • 安装必要的依赖项
# Add support for i386 architecture
sudo bash -c 'dpkg --add-architecture i386 && \
  apt-get clean all && \
  apt-get update && \
  apt-get install -y --fix-broken --fix-missing --no-install-recommends \
    sudo vim wget curl git git-lfs openssh-client net-tools sed tzdata expect mtd-utils inetutils-ping locales \
    sed make cmake binutils build-essential diffutils gcc g++ bash patch gzip bzip2 perl tar cpio unzip rsync \
    file bc findutils dosfstools mtools bison flex autoconf automake python3 python3-pip python3-dev python-is-python3 \
    lib32z1 scons libncurses5-dev kmod fakeroot pigz tree doxygen gawk pkg-config libyaml-dev libconfuse2 libconfuse-dev \
    libssl-dev libc6-dev-i386 libncurses5:i386'
  • 更新 PIP 源（可选）
pip3 config set global.index-url https://pypi.tuna.tsinghua.edu.cn/simple && \
pip3 config set global.extra-index-url "https://mirrors.aliyun.com/pypi/simple https://mirrors.cloud.tencent.com/pypi/simple"
  • 安装 Python 依赖项
pip3 install -U pyyaml pycryptodome gmssl jsonschema jinja2
  • 安装仓库工具
mkdir -p ~/.bin
curl https://storage.googleapis.com/git-repo-downloads/repo > ~/.bin/repo
chmod a+rx ~/.bin/repo
echo 'export PATH="${HOME}/.bin:${PATH}"' >> ~/.bashrc
source ~/.bashrc

编译过程

源代码下载

CanMV-K230 的源代码存放在 Github 上。用户可以使用“仓库”工具来下载该源代码。

# 建议在用户主目录下先创建一个文件夹，然后再下载代码。
mkdir -p ~/canmv_k230_pro && cd ~/canmv_k230_pro
# 下载 RT-Smart + CanMV 项目
git clone https://github.com/Xinyuan-LilyGO/T-Display-K230_canmv_rt.git
代码准备

首次编译时，您需要下载工具链。以下命令只需执行一次即可

cd canmv_k230
# 首次运行时请下载工具链。
make dl_toolchain
编译

根据实际需求选择相应的板卡配置文件，然后开始编译

# 列出可用配置选项
make list_def
# 选择相应的板卡配置文件
make k230_canmv_defconfig  # 替换为适合您的板卡的配置文件
# 开始编译
time make log

编译完成后，在canmv_k230/build/bin目录下生成app.bin文件，烧写到K230的SPI Flash中。

Firmware 下载

在windows平台烧写固件

在 Windows 系统中，您可以使用 Rufus 工具将固件写入 TF 卡。Rufus 的下载地址为： Rufus Official Website.

  1. 将 TF 卡插入您的电脑，并启动 Rufus 工具。在界面中点击“选择”按钮，然后选择要刷入的固件文件。rufus-flash-from-file
  2. 点击“开始”按钮，Rufus 工具将自动识别设备，并开始烧写固件。rufus-flash rufus-sure rufus-warning rufus-finish

在Linux平台烧写固件

在插入 TF 卡之前，首先运行以下命令来检查当前的存储设备：

ls -l /dev/sd\*

接下来，将 TF 卡插入主机，并再次运行相同的命令以识别新添加的设备节点，该设备节点即为 TF 卡的设备节点。
假设 TF 卡的设备节点为 /dev/sdc，您可以使用以下命令将固件写入该 TF 卡：

sudo dd if=sysimage-sdcard.img of=/dev/sdc bs=1M oflag=sync

引脚总览

AMOLED Screen Pin k230 Pin
LCD_RST GPIO22
Touch Chip Pin k230 Pin
TP_RST GPIO24
TP_SCL GPIO36
TP_SDA GPIO37
TP_INT GPIO23
HDMI Pin k230 Pin
HDMI_RSTN GPIO24
HDMI_INT GPIO22
HDMI_CSCL GPIO36
HDMI_CSDA GPIO37
SD Card Pin k230 Pin
TFCARD_CMD GPIO54
TFCARD_CLK GPIO55
TFCARD_D0 GPIO56
TFCARD_D1 GPIO57
TFCARD_D2 GPIO58
TFCARD_D3 GPIO59

相关测试

Firmware Program Description
[T-Display-k230-AMOLED-1.43_V1.0][Light_Sleep_Wake_Up]_firmware_V1.0.0.bin Light Sleep Wake Up Power dissipation: 1282.8uA
[T-Display-k230-AMOLED-1.43_V1.0][Deep_Sleep_Wake_Up]_firmware_V1.0.0.bin Deep Sleep Wake Up Power dissipation: 174.2uA

图片可进入GITHUB查看
