TranslateLILYGO T-A7670E
T-A76xx系列的差异可以参考SIM
简介
LILYGO T-A7670G R2 是一款专为物联网设计的 4G LTE Cat1 通信模块，支持全球多频段 GSM/GPRS/EDGE 网络，覆盖广泛运营商，适用于中低速数据传输场景（如传感器上报、远程指令控制）。其内置 Nano SIM 卡槽，兼容主流物联网卡，并集成丰富硬件接口：包括 12 个 GPIO（支持数字信号控制与 PWM 输出）、8 路 ADC（12 位精度，用于模拟信号采集）与 2 路 DAC（驱动模拟设备）、10 个电容触摸引脚（TOUCH0-9，可实现触摸按键交互）以及 UART 串口（TX/RX 用于与主控芯片通信）。模块支持 4.4~6V 宽电压输入，可直接由 18650 锂电池 供电，搭配 VBAT 引脚 实现低功耗模式，适合野外监测、车载追踪等无固定电源场景。
应用领域涵盖 智能家居（如远程温控）、工业自动化（设备状态监控）、农业物联网及 共享经济设备（如智能锁）。开发时需外接主控（如 ESP32）通过 AT 指令控制模块，注意 3.3V 电平兼容（避免损坏 GPIO）并验证本地运营商频段支持。模块紧凑设计，预留天线接口，兼顾扩展性与成本效益，是物联网中低速连接的可靠解决方案。
外观及功能介绍

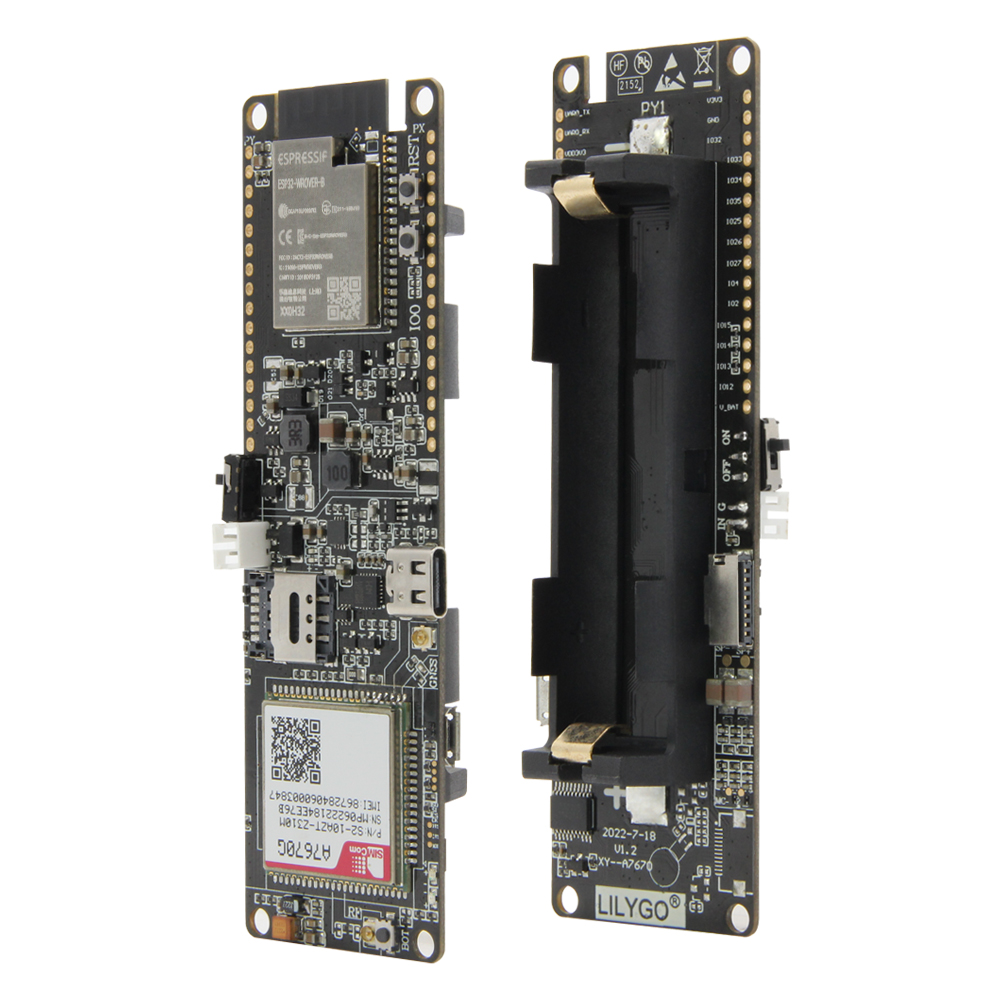

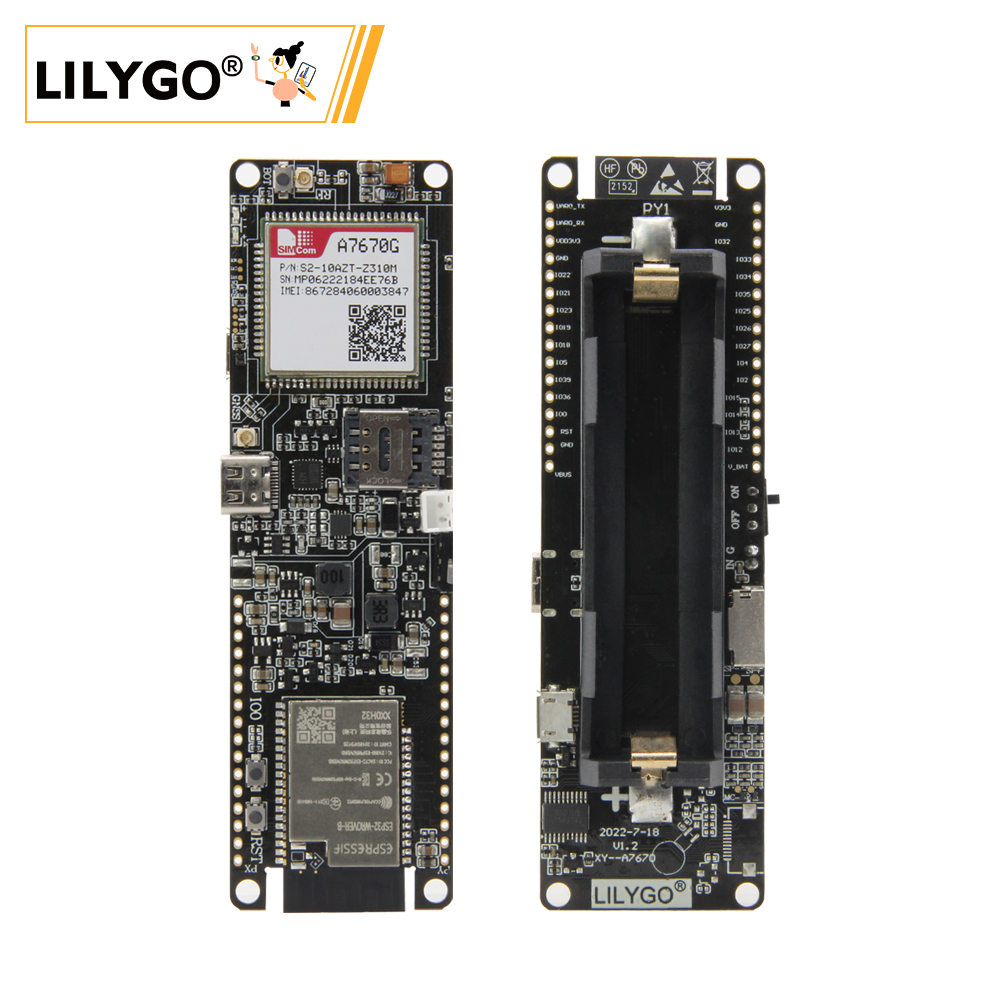

外观

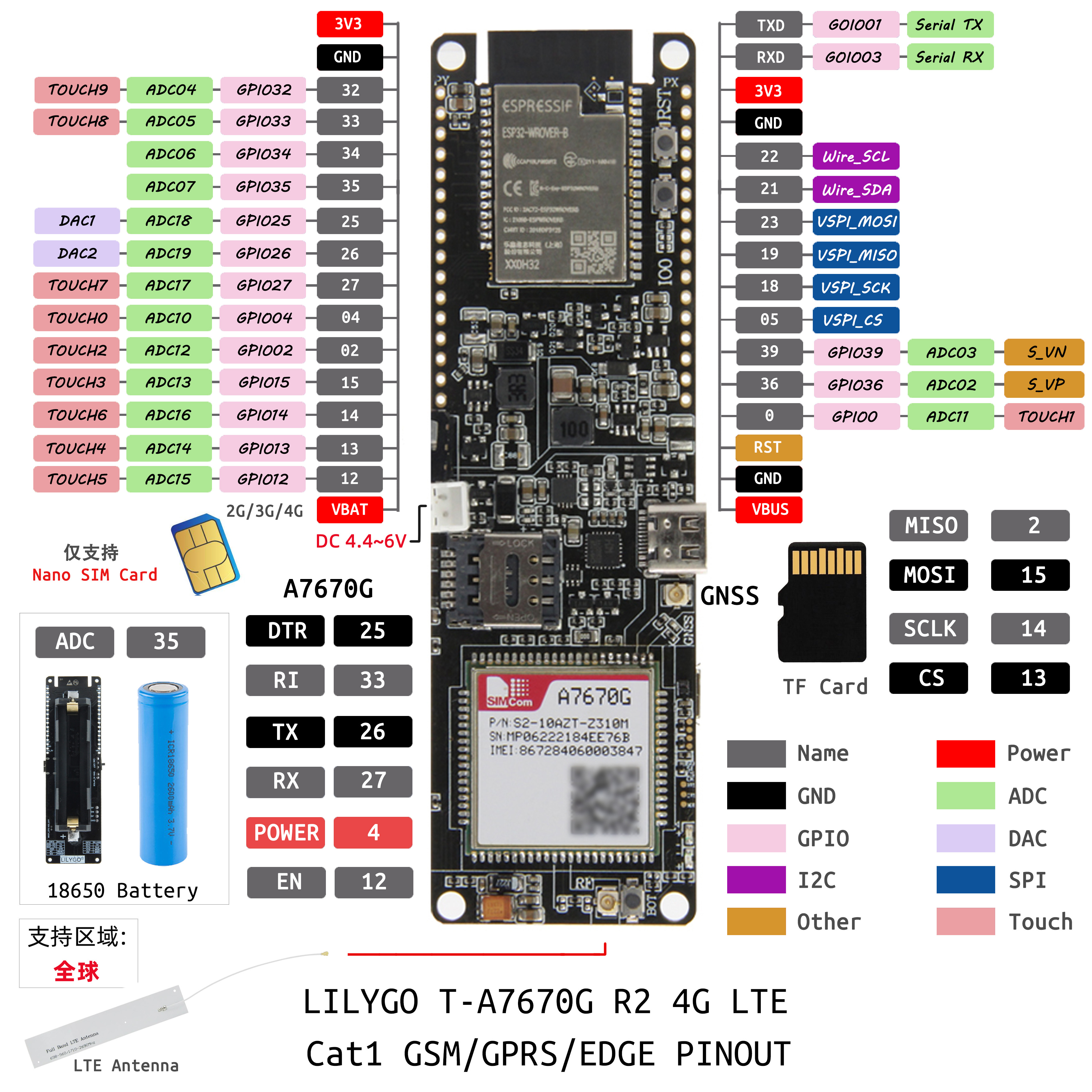

引脚图
模块资料
概述
| 组件 | 描述 |
|---|---|
| MCU | ESP32-WROVER-B |
| FLASH | 4MB |
| PS RAM | 8MB |
| 时钟频率 | 240MHz |
| 无线 | Wi-Fi: 802.11 b/g/n; BLE V5.0 |
| IO 拓展 | 2.54mm间距 × 2*16拓展IO接口 + 1×4.4V~6.0V 输入接口 |
| 电池 | 18650 电池 |
| 存储 | TF 卡 |
| 语音通话 | 支持语音功能 |
| 按键 | 1 x RST 按键 + 1 x BOOT 按键 + 1 × IO0 按键 |
| USB | 1 × USB Port and OTG(Type-C) |
| SIM | 支持2G 3G 4G (Nano Sim) |
| 电源 | 5V/500mA 输入 |
| 尺寸 | 111x34x19mm |
| 孔位 | 4×2mm 定位孔 |
| 无线通讯模块 | |
|---|---|
| MCU | A7670G |
| 支持地区 | 全球 |
| 尺寸规格 | LCC+LGA,124Pin |
| 大小 | 24*24*2.3mm |
| 频率波特率 | LTE-FDD :B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/
B20/B25/B26/B28/B66 LTE-TDD :B34/B38/B39/B40/B41 GSM:850/900/1800/1900MHz, |
| 功耗 | LTE(Mbps) :10(DL)/5(UL) GPRS/EDGE(Kbps) :236.8(DL) / 236.8(UL) |
| 数据传输 | LTE :3.8mA GSM :3.5mA |
| 协议支持 | TCP/IP/IPV4/IPV6/DNS/Multi-PDP/FTP/FTPS/HTTP/HTTPS |
| 可选拓展 | GNSS 蓝牙 |
| 认证 | RoHS/CE(RED)/FCC |
⚠️⚠️⚠️ 可选择不带 GPS版本，带 GPS版本请联系客服购买。
相关资料链接
Github:T-A7670G
原理图
依赖库
- Adafruit_BusIO
- Adafruit-GFX-Library
- Adafruit_INA219
- Adafruit_NeoPixel
- Adafruit_SSD1306
- Adafruit_Sensor
- ArduinoHttpClient
- blynk
- BlynkNcpDriver
- DHT-sensor-library
- TinyGPSPlus
- SensorsLib
- StreamDebugger
- TinyGPSPlus
- TinyGSM-fork
软件开发
Arduino 设置参数
| Setting | Value |
|---|---|
| Board | ESP32 Dev Module |
| CPU Frequency | 240MHz (WiFi/BT) |
| Core Debug Level | None |
| Erase All Flash Before Sketch Upload | Disabled |
| Events Run On | Core 1 |
| Flash Frequency | 80MHz |
| Flash Mode | QIO |
| Flash Size | 4MB (32Mb) |
| JATG Adapter | Disabled |
| Arduino Runs On | Core 1 |
| Partition Scheme | default 4MB with spiffs (1.2MB APP/1.5MB spiffs) |
| PSRAM | ENabled |
| Upload Speed | 921600 |
