LILYGO T5 E-Paper S3 Pro

版本迭代:
| ID | Hardware | Software | Remark |
|---|---|---|---|
| H752-01 | v1.0-241224 | v1.2_250118 | latest |
| H752 | v1.0-240810 | v1.0-241203 | - |
H752-01 新版本:
- 新增墨水屏电源管理芯片 TPS65185;
- 支持局部刷新,可调节 Vcom 电压以控制显示色彩深度;
- 支持 epdiy v7 直接驱动。
- 新增 GPS 模块;
购买链接
| Product | SOC | FLASH | PSRAM | Link |
|---|---|---|---|---|
| T5-4.7-S3 Epaper PRO | ESP32-S3-WROOM-1 | 16MB | 8MB | LILYGO Mall |
目录
描述
T5-4.7-S3 Epaper PRO 是一款多功能物联网设备,基于 ESP32-S3-WROOM-1 主控芯片(8MB PSRAM + 16MB FLASH)设计,集成 LoRa SX1262 远距离通信模块、4.7英寸电子墨水屏(低功耗持久显示)及电容式触摸屏(支持两点触控),可扩展 L76K GPS 模块(定位数据通过 TX/RX 引脚传输)与实时时钟(RTC)(SDA/SCL 引脚同步时间)。设备支持 MagSafe 磁吸充电便捷供电,内置 TF 卡扩展槽与 M4 螺孔(固定或外接配件),并通过丰富接口(SPI、UART 等)兼容传感器与外部设备,适用于电子标签、远程监测、户外导航等场景,兼具低功耗、高兼容性与交互灵活性。
预览

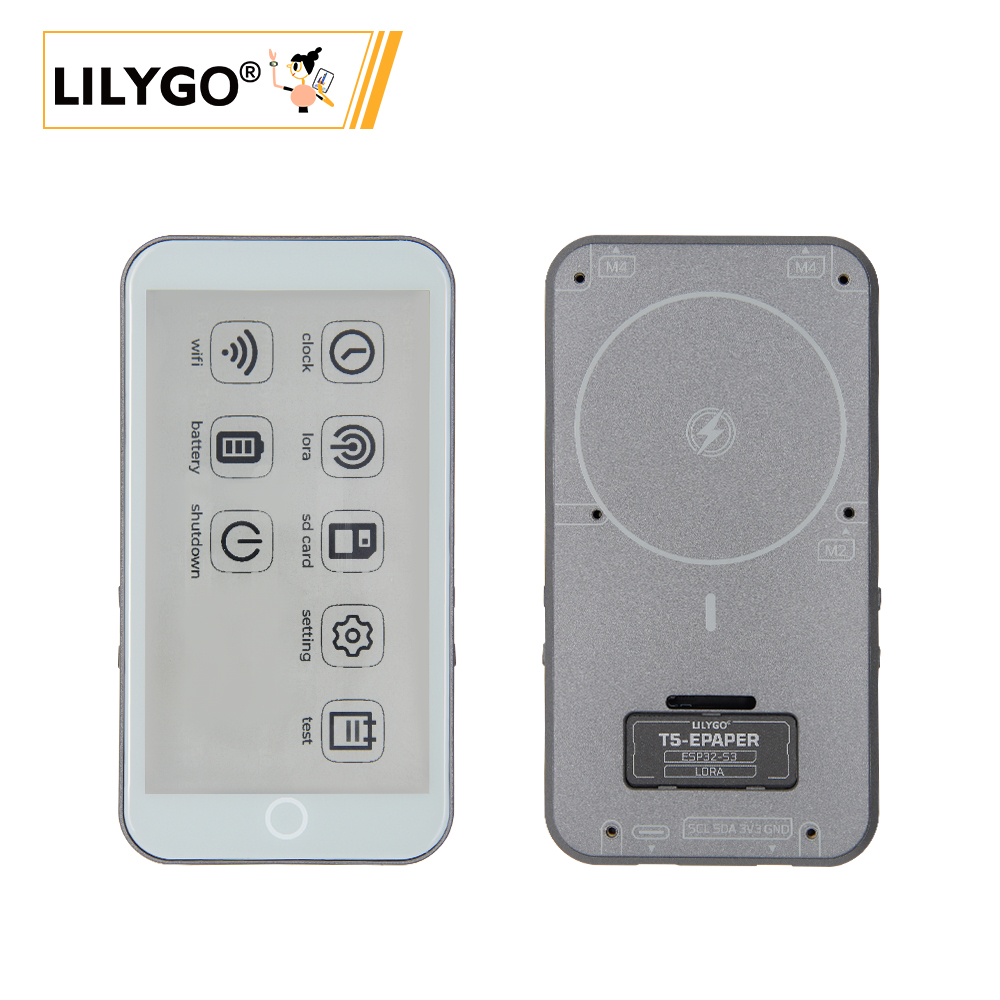

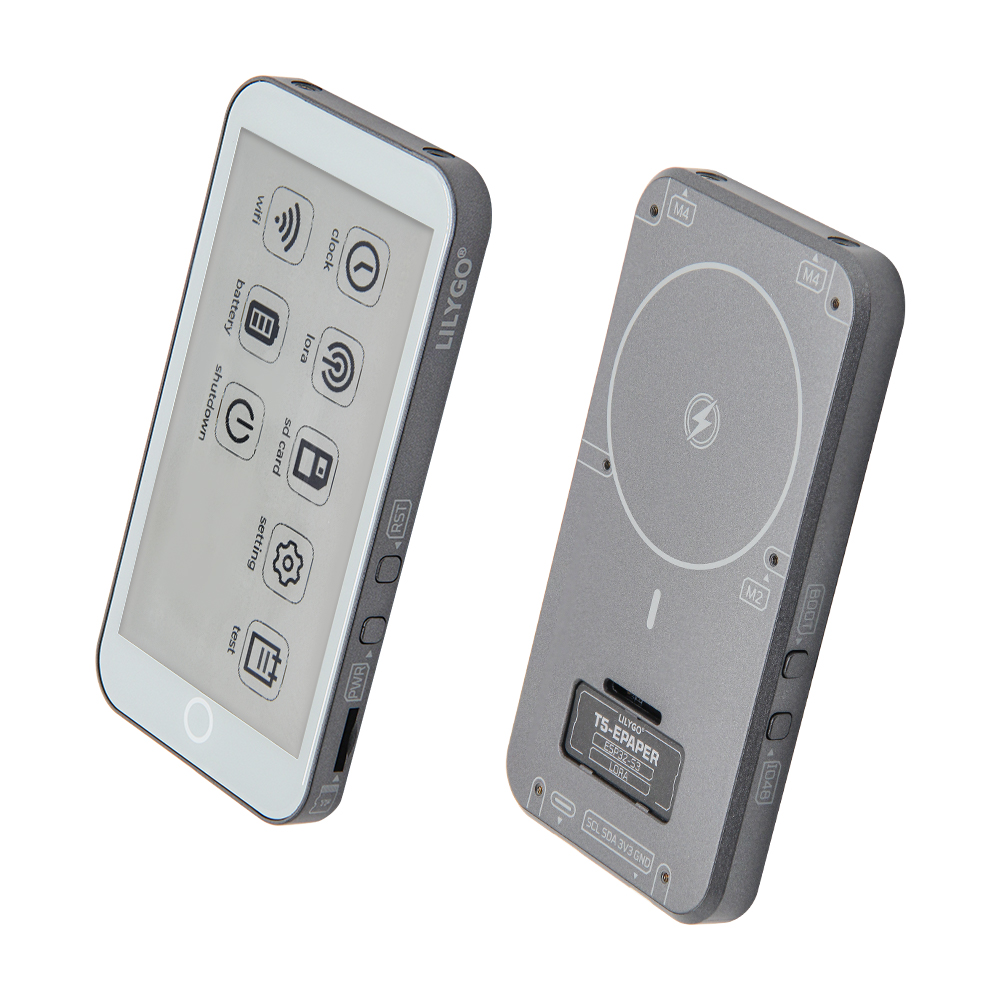

实物图

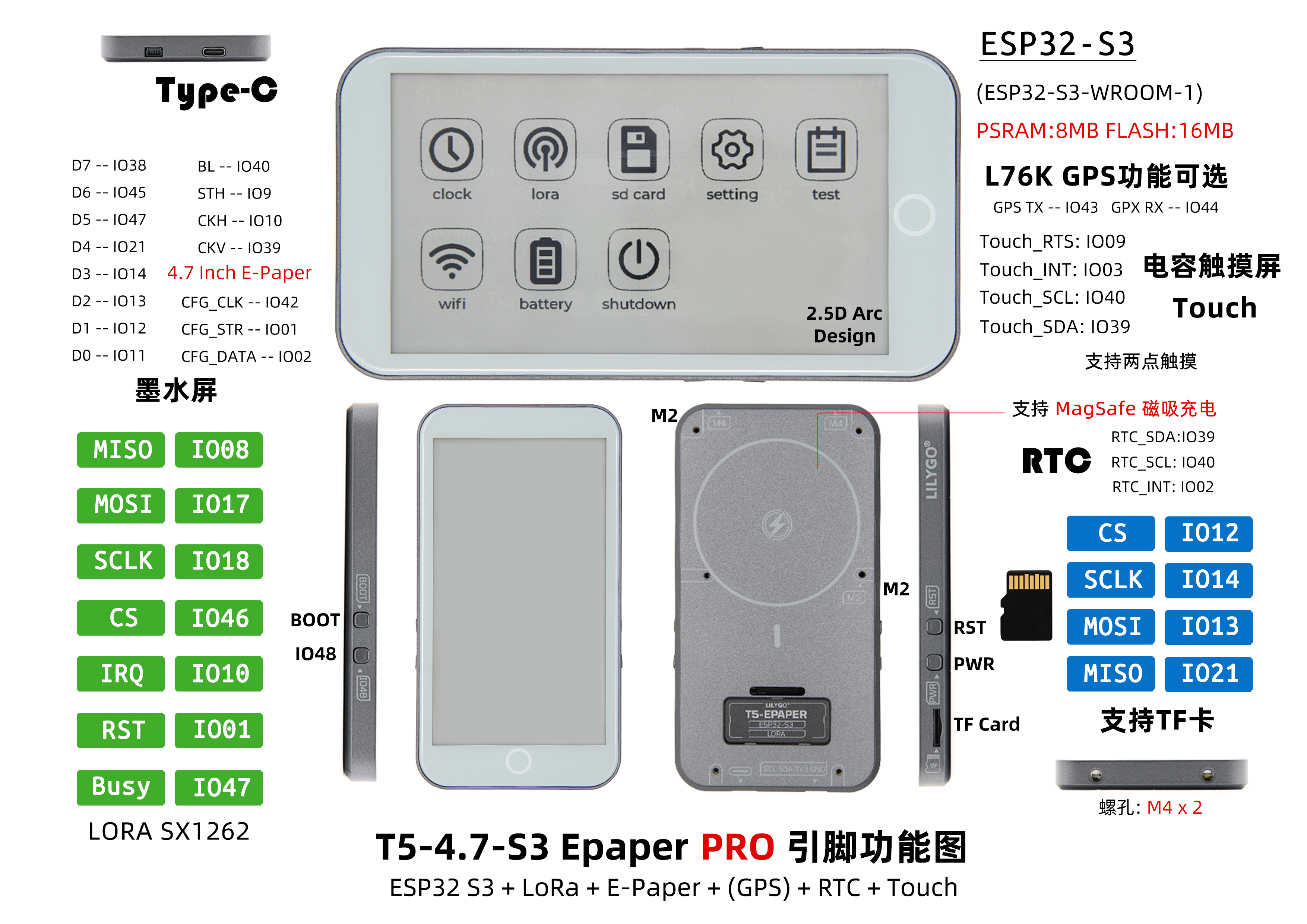

引脚图
模块
MCU
- 芯片:ESP32-S3-WROOM-1
- PSRAM:8MB
- FLASH:16MB
- 无线:Wi-Fi 802.11 b/g/n; Bluetooth 5.0 (BLE)
- 其他说明:更多资料请访问乐鑫官方ESP32-S3数据手册
电子墨水屏
- 驱动IC:ED047TC1
- 尺寸:4.7英寸
- 分辨率:960×540像素
- 灰度:16级灰度
- 电源驱动:TPS65185
通信模块
- LoRa:SX1262芯片,支持433MHz~915MHz频段(可选)
- GPS:MIA-M10Q GNSS模块
- 无线:2.4GHz Wi-Fi & Bluetooth 5.0 (BLE)
触摸屏
- 芯片:GT911
- 类型:电容式触摸屏
- 支持:两点触控
- 地址:0x5D
电源管理
- 电池:3.7V 1500mAh锂聚合物电池
- 充电芯片:BQ25896 (0x6B), BQ27220 (0x55)
- 充电方式:MagSafe磁吸充电 + USB充电
- 电子墨水屏电源驱动:TPS65185 (0x68)
外设与扩展
- 实时时钟:PCF85063 (0x51)
- IO扩展:PCA9535PW (0x20)
- 存储:TF卡扩展
- 扩展接口:2 × QWIIC接口
概述
| 组件 | 描述 |
|---|---|
| MCU | ESP32-S3-WROOM-1 |
| FLASH | 16MB |
| PSRAM | 8MB |
| LoRa | SX1262 (433MHz~915MHz可选) |
| GPS | MIA-M10Q GNSS模块 |
| 屏幕 | ED047TC1 4.7英寸电子墨水屏 (960×540, 16级灰度) |
| 触摸 | GT911电容触摸屏(两点触控) |
| 电源驱动 | TPS65185电子墨水屏电源管理 |
| 电池管理 | BQ25896, BQ27220充电芯片 |
| 电池 | 3.7V 1500mAh锂聚合物电池 |
| 充电方式 | MagSafe磁吸充电 + USB充电 |
| 时钟 | PCF85063实时时钟 |
| IO扩展 | PCA9535PW IO扩展芯片 |
| 存储 | TF卡扩展 |
| 无线 | 2.4 GHz Wi-Fi & Bluetooth 5 (LE) |
| USB | Type-C接口 |
| 扩展接口 | 2 × QWIIC接口 |
| 按键 | 1 x RST按键 + 1 x BOOT按键 + 1 x IO48按键 + 1 x PWR按键 |
| 安装孔 | 2 × M4mm螺孔 |
| 尺寸 | 129×69×11mm |
快速开始
示例支持
-✅ bq25896:bq25896 test
-✅ bq27220:bq27220 test
-✅ display_test:Ink screen display test.
-✅ factory:Factory firmware program.
-✅ GPS:The GPS test needs to be done outdoors.
-✅ io_extend:IO expansion chip test.
-✅ lora_recv:SX1262 LoRa send test.
-✅ lora_send:SX1262 LoRa recv test.
-✅ lvgl_test:Test using LVGL as image engine.
-✅ rtc_pcf8563:Real-time clock chip test.
-✅ sd_card:SD card read test.
-✅ touch:GT911 test.
PlatformIO
- 安装VisualStudioCode,根据你的系统类型选择安装。
- 打开VisualStudioCode软件侧边栏的"扩展"(或者使用Ctrl+Shift+X打开扩展),搜索"PlatformIO IDE"扩展并下载。
- 在安装扩展的期间,你可以前往GitHub下载程序,你可以通过点击带绿色字样的"<> Code"下载主分支程序,也通过侧边栏下载"Releases"版本程序。
- 扩展安装完成后,打开侧边栏的资源管理器(或者使用Ctrl+Shift+E打开),点击"打开文件夹",找到刚刚你下载的项目代码(整个文件夹),点击"添加",此时项目文件就添加到你的工作区了。
- 打开项目文件中的"platformio.ini"(添加文件夹成功后PlatformIO会自动打开对应文件夹的"platformio.ini"),在"[platformio]"目录下取消注释选择你需要烧录的示例程序(以"default_envs = xxx"为标头),然后点击左下角的"√"进行编译,如果编译无误,将单片机连接电脑,点击左下角"→"即可进行烧录。
Arduino
- 安装Arduino,根据你的系统类型选择安装。
- 打开项目文件夹的"example"目录,选择示例项目文件夹,打开以".ino"结尾的文件即可打开Arduino IDE项目工作区。
- 打开右上角"工具"菜单栏->选择"开发板"->"开发板管理器",找到或者搜索"esp32",下载作者名为"Espressif Systems"的开发板文件。接着返回"开发板"菜单栏,选择"ESP32 Arduino"开发板下的开发板类型。
- 打开菜单栏"文件"->"首选项",找到"项目文件夹位置"这一栏,将项目目录下的"libraries"文件夹里的所有库文件连带文件夹复制粘贴到这个目录下的"libraries"里边。
- 在"工具"菜单中选择正确的设置,如下表所示。
ESP32-S3
| Setting | Value |
|---|---|
| Board | ESP32S3 Dev Module |
| Upload Speed | 921600 |
| USB Mode | Hardware CDC and JTAG |
| USB CDC On Boot | Enabled |
| USB Firmware MSC On Boot | Disabled |
| USB DFU On Boot | Disabled |
| CPU Frequency | 240MHz (WiFi) |
| Flash Mode | QIO 80MHz |
| Flash Size | 16MB (128Mb) |
| Core Debug Level | None |
| Partition Scheme | 16M Flash (3MB APP/9.9MB FATFS) |
| PSRAM | OPI PSRAM |
| Arduino Runs On | Core 1 |
| Events Run On | Core 1 |
- 选择正确的端口。
- 点击右上角"√"进行编译,如果编译无误,将单片机连接电脑,点击右上角"→"即可进行烧录。
开发平台
引脚总览
// BOARD PIN DEFINE
#define BOARD_GPS_RXD 44
#define BOARD_GPS_TXD 43
#define SerialMon Serial
#define SerialGPS Serial2
#define BOARD_I2C_PORT (0)
#define BOARD_SCL (40)
#define BOARD_SDA (39)
#define BOARD_SPI_MISO (21)
#define BOARD_SPI_MOSI (13)
#define BOARD_SPI_SCLK (14)
#define BOARD_TOUCH_SCL (BOARD_SCL)
#define BOARD_TOUCH_SDA (BOARD_SDA)
#define BOARD_TOUCH_INT (3)
#define BOARD_TOUCH_RST (9)
#define BOARD_RTC_SCL (BOARD_SCL)
#define BOARD_RTC_SDA (BOARD_SDA)
#define BOARD_RTC_IRQ (2)
#define BOARD_SD_MISO (BOARD_SPI_MISO)
#define BOARD_SD_MOSI (BOARD_SPI_MOSI)
#define BOARD_SD_SCLK (BOARD_SPI_SCLK)
#define BOARD_SD_CS (12)
#define BOARD_LORA_MISO (BOARD_SPI_MISO)
#define BOARD_LORA_MOSI (BOARD_SPI_MOSI)
#define BOARD_LORA_SCLK (BOARD_SPI_SCLK)
#define BOARD_LORA_CS (46)
#define BOARD_LORA_IRQ (10)
#define BOARD_LORA_RST (1)
#define BOARD_LORA_BUSY (47)
#define BOARD_BL_EN (11)
#define BOARD_PCA9535_INT (38)
#define BOARD_BOOT_BTN (0)
// ED047TC1 --- e-ink paper
#define EP_SCL (40)
#define EP_SDA (39)
#define EP_INTR (38)
#define EP_I2C_PORT I2C_NUM_0
#define EP_D7 (8)
#define EP_D6 (18)
#define EP_D5 (17)
#define EP_D4 (16)
#define EP_D3 (15)
#define EP_D2 (7)
#define EP_D1 (6)
#define EP_D0 (5)
#define EP_CKV (48) /* Control Lines */
#define EP_STH (41)
#define EP_LEH (42)
#define EP_STV (45)
#define EP_CKH (4) /* Edges */
// PCA9535
// Extend the interface and set the read/write ports via I2C.
// IO1X
#define PCA9535_IO10_EP_OE // EP Output enable source driver
#define PCA9535_IO11_EP_MODE // EP Output mode selection gate driver
#define PCA9535_IO12_BUTTON
#define PCA9535_IO13_TPS_PWRUP
#define PCA9535_IO14_VCOM_CTRL
#define PCA9535_IO15_TPS_WAKEUP
#define PCA9535_IO16_TPS_PWR_GOOD
#define PCA9535_IO17_TPS_INT
// IO0X
#define PCA9535_IO00
#define PCA9535_IO01
#define PCA9535_IO02
#define PCA9535_IO03
#define PCA9535_IO04
#define PCA9535_IO05
#define PCA9535_IO06
#define PCA9535_IO07
相关测试
常见问题
Q. 看了以上教程我还是不会搭建编程环境怎么办?
A. 如果看了以上教程还不懂如何搭建环境的可以参考LilyGo-Document文档说明来搭建。Q. 为什么打开Arduino IDE时他会提醒我是否要升级库文件?我应该升级还是不升级?
A. 选择不升级库文件,不同版本的库文件可能不会相互兼容所以不建议升级库文件。Q. MagSafe充电和USB充电有什么区别?
A. MagSafe提供便捷的磁吸充电体验,USB充电是传统有线充电方式,两者可同时使用。Q. 为什么我的板子一直烧录失败呢?
A. 请按住"BOOT"按键重新下载程序。
项目
资料
- ESP32-S3 Datasheet
- ED047TC1 Screen Datasheet
- MIA-M10Q GPS Datasheet
- TPS65185 Power Driver
- CST226SE Touch Controller
