LILYGO T-Echo

  • nRF52840
  • LoRa
  • E-Paper
  • GPS
  • NFC
  • Low Power

T-Echo

版本迭代:

Version Update date Update description
T-Echo_V1.0 最新版本 多功能LoRa通信设备初始版本

购买链接

Product MCU LoRa Screen GPS NFC Link
T-Echo nRF52840 SX1262 E-Paper 支持 支持 速卖通

目录

描述

T-Echo 是一款基于 nRF52840 芯片的多功能 LoRa 通信设备，集成了 E-Paper 屏幕、GPS 定位、NFC 功能和多种传感器。设备支持 Arduino 和 nRF5-SDK 开发环境，是开发 LoRa 通信、物联网节点和低功耗应用的理想平台。

T-Echo 兼容多个开源固件项目，包括 SoftRF 和 Meshtastic，可用于构建去中心化的通信网络。设备采用低功耗设计，支持多种省电模式，适合户外通信、环境监测等应用场景。

预览

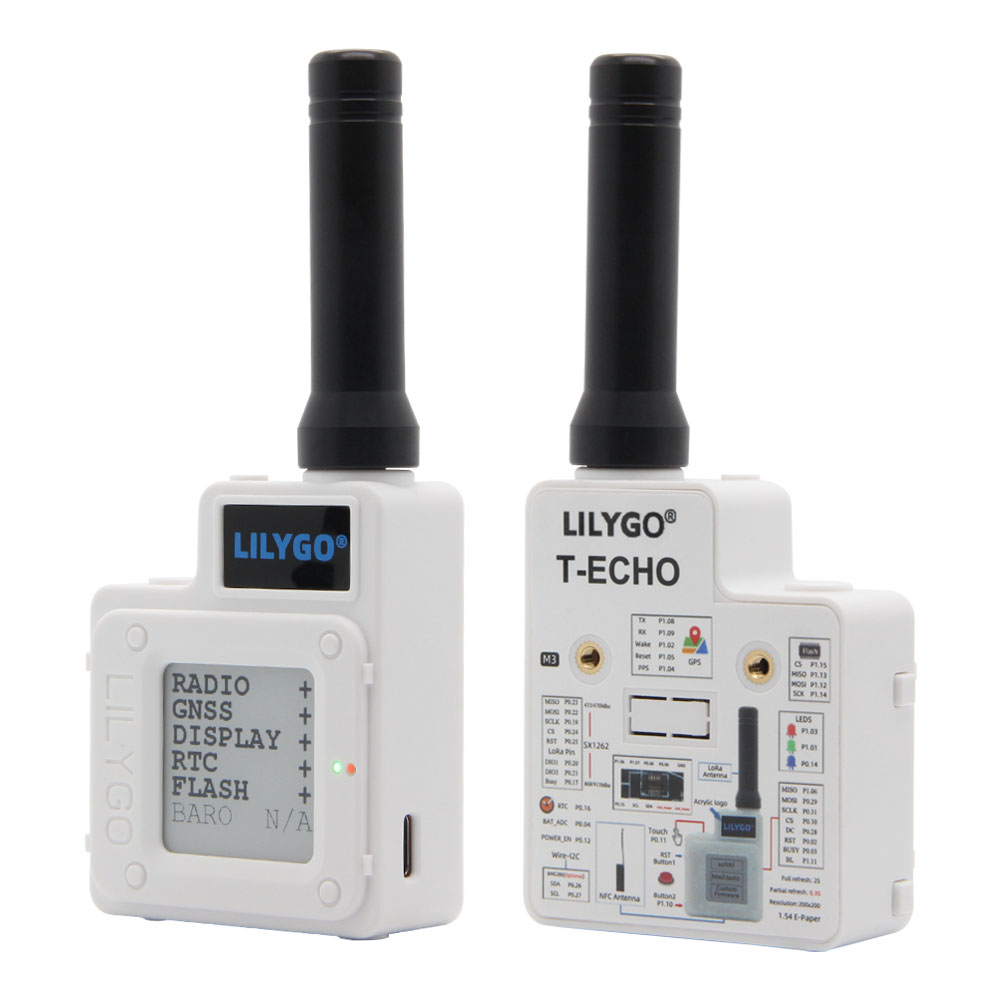

实物图

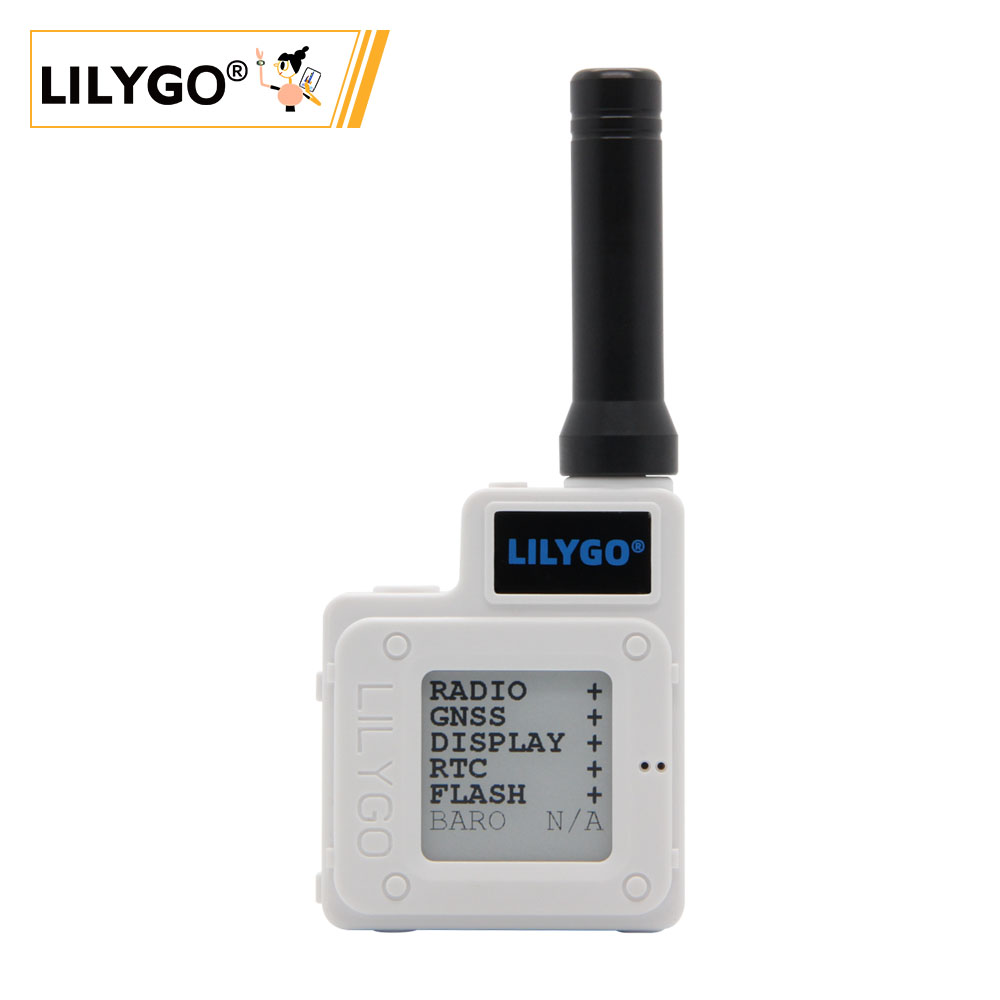

T-Echo

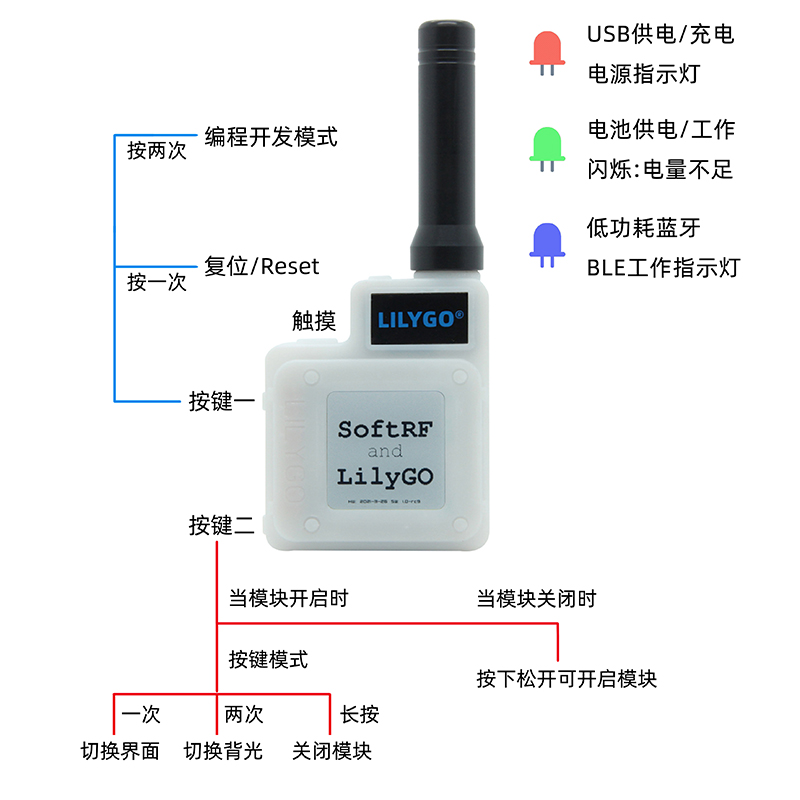

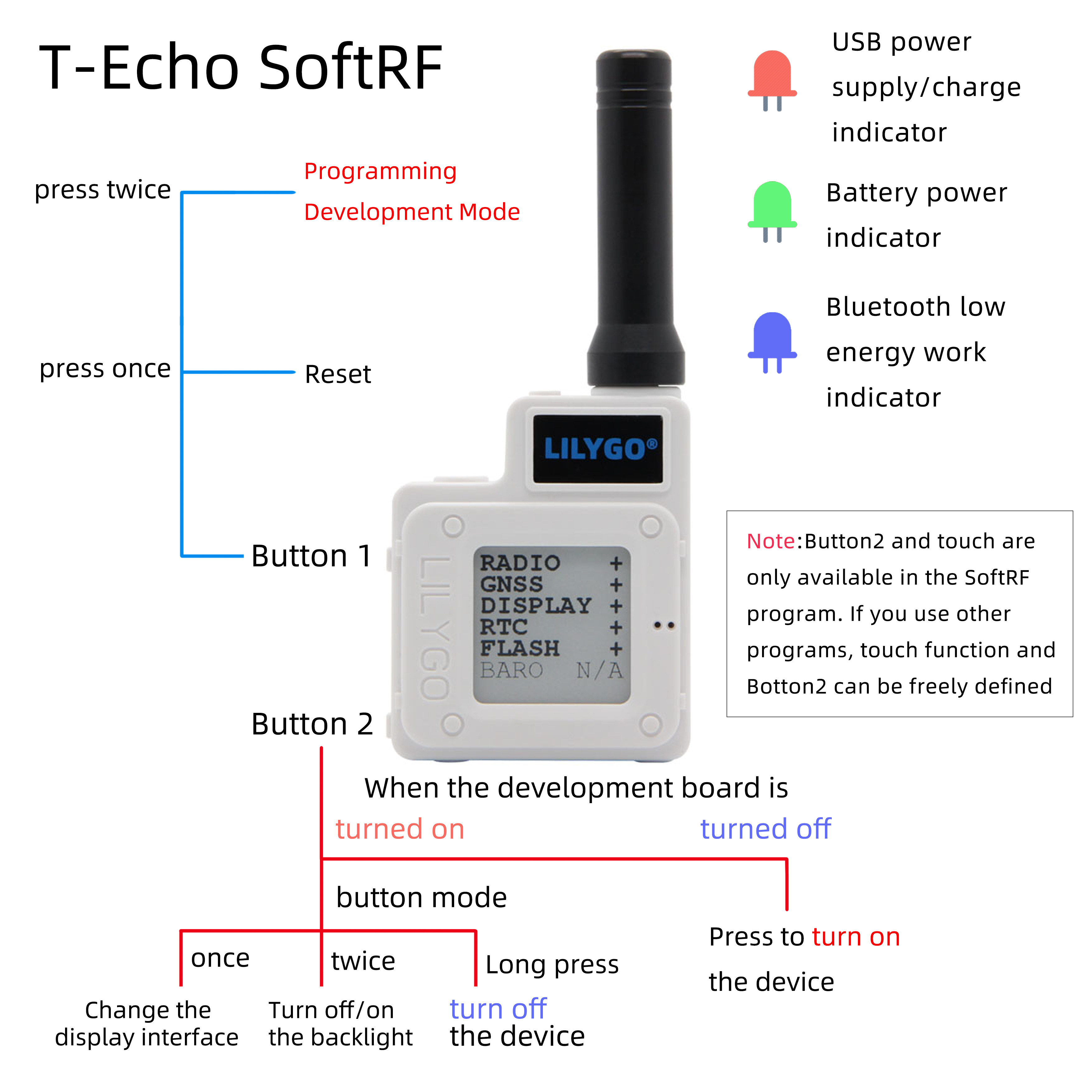

应用示例

alt text

alt text

alt text

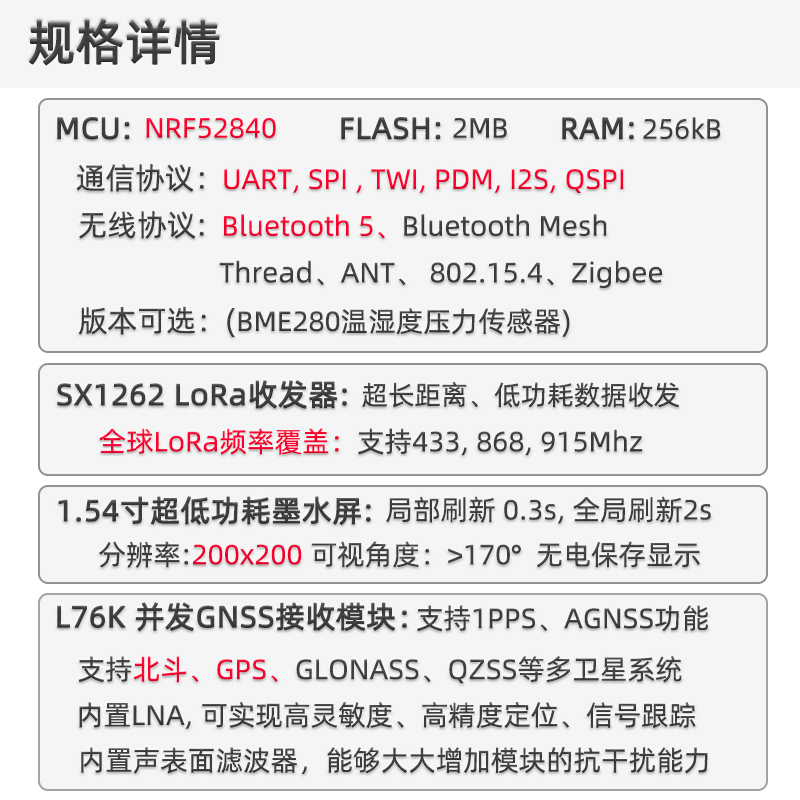

模块

alt text

MCU

  • 芯片：nRF52840
  • 架构：ARM Cortex-M4
  • 无线：蓝牙 5.0
  • FLASH：根据供货情况选择 MX25R1635FZUIL0 或 ZD25WQ16B

LoRa

  • 芯片：SX1262
  • 频率：支持多频段
  • 输出功率：-17 到 22 dBm

屏幕

  • 类型：E-Paper
  • 特性：低功耗显示

GPS

  • 功能：全球定位系统

NFC

  • 功能：近场通信

传感器

  • 类型：板载多种传感器

概述

组件 描述
MCU nRF52840
LoRa SX1262 芯片
屏幕 E-Paper 显示屏
GPS 支持定位功能
NFC 支持近场通信
开发环境 Arduino, nRF5-SDK
开源固件 SoftRF, Meshtastic 兼容

快速开始

示例支持

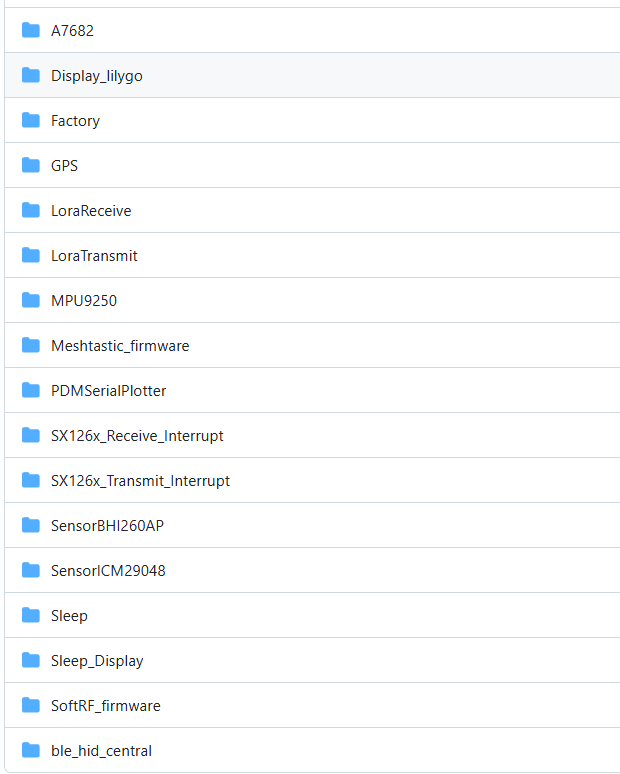

进入github仓库查看示例程序

alt text

Arduino IDE 开发

  1. 下载 Arduino IDE
  2. 打开首选项，添加 https://www.adafruit.com/package_adafruit_index.json 到板安装管理器地址列表
  3. 打开板子安装管理器，等待索引更新完成，选择 'Adafruit nRF52 by Adafruit' 点击安装
  4. 安装完成后，在板子列表中选择 'Nordic nRF52840 (PCA10056)'
  5. 将 lib 目录中的所有文件夹拷贝到 Arduino 库文件夹中
  6. 打开草图，选择正确的端口，然后点击上传

PlatformIO 开发

  1. 安装 VS Code 和 Python
  2. 在 VS Code 扩展中搜索并安装 PlatformIO 插件
  3. 重启 VS Code 后，左下角会出现 PlatformIO 图标
  4. 点击文件 -> 打开文件夹 -> 选择 LilyGO-T-ECHO 文件夹
  5. 点击左下角 √ 编译，→ 上传

注意：使用 USB 下载固件时，需要双击复位按键进入 DFU 模式

nRF5-SDK 开发

  1. 下载 nRF5-SDK
  2. 使用 nRF5-SDK 进行编程，支持 NFC 等高级功能

开发平台

  1. Arduino IDE - 支持 Adafruit nRF52
  2. Platform IO - 跨平台开发
  3. nRF5-SDK - Nordic 官方 SDK

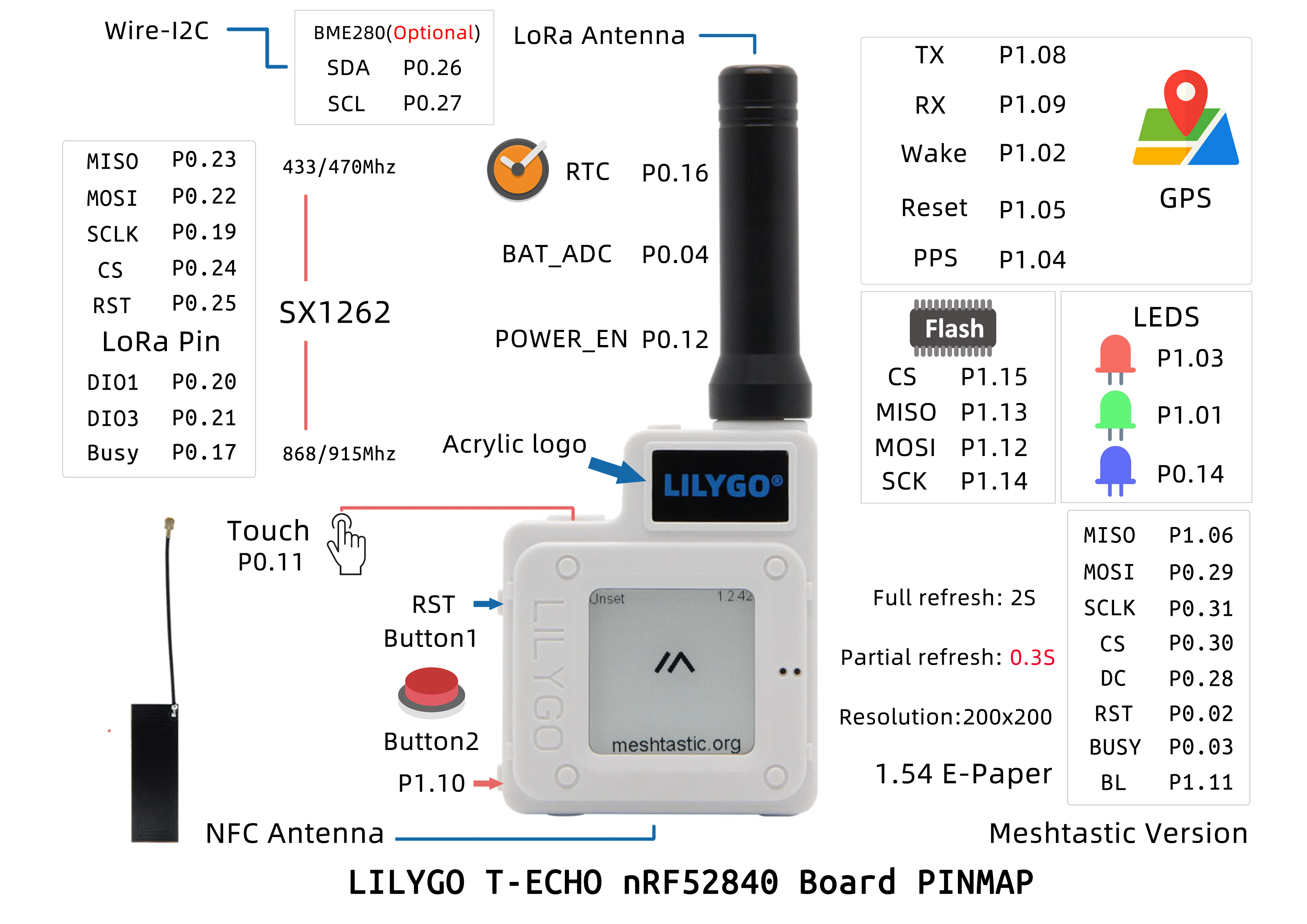

引脚总览

引脚定义请参考 utilities.h 文件。

注意事项

  1. 需要使用lib目录中的文件,它包括:

    • arduino-lmic
    • AceButton
    • Adafruit_BME280_Library
    • Adafruit_BusIO
    • Adafruit_EPD
    • AceButton
    • Adafruit-GFX-Library
    • Button2
    • GxEPD
    • PCF8563_Library
    • RadioLib
    • SerialFlash_ID539
    • SoftSPI
    • TinyGPSPlus

  2. 默认使用Adafruit_nRF52_Arduino,所有出厂已经烧录Adafruit_nRF52_Bootloader,如果使用nRF5-SDK对板子编程 将会丢失原先Bootloader

  3. 如果需要使用nRF5-SDK进行编程,请点击链接下载nRF5-SDK

  4. Adafruit_nRF52_Arduino中不支持NFC功能,请用nRF5-SDK进行编程

  5. FLASH将根据供货情况选择MX25R1635FZUIL0或者ZD25WQ16B。使用时注意区别。

  6. 设置 LoRa 输出功率后需要配置电流限制：

// 设置输出功率为 22 dBm（可接受范围 -17 到 22 dBm）
if (radio.setOutputPower(22) == RADIOLIB_ERR_INVALID_OUTPUT_POWER) {
    Serial.println(F("Selected output power is invalid for this module!"));
    while (true);
}

// 设置过流保护限制为 80 mA（可接受范围 45 - 240 mA）
// 注意：设置为 0 可禁用过流保护
if (radio.setCurrentLimit(80) == RADIOLIB_ERR_INVALID_CURRENT_LIMIT) {
    Serial.println(F("Selected current limit is invalid for this module!"));
    while (true);
}
