LILYGO T-Deck Pro

  • ESP32-S3
  • 4G
  • LoRa
  • E-Paper
  • GPS

T-Deck Pro

版本迭代:

不同的硬件版本可能具有不兼容的代码。请确认您的硬件版本，并进入相应的 git 分支。
硬件方面的差异可以在相应的“readme”文件和“原理图”中查看。

name git branch change schematic firmware state
T-Deck-Pro V1.0 HD-V1-250326 readme SCH V1 Available
T-Deck-Pro V1.1 HD-V2-250915 readme SCH V2 Available
T-Deck-Pro MAX V1.0 HD-V3-250911 readme SCH V3 Not Available

购买链接

Product SOC FLASH PSRAM Link
T-Deck Pro ESP32-S3FN16R8 16MB 8MB LILYGO Mall

目录

描述

LILYGO T-Deck Pro是一款基于ESP32-S3芯片的高度集成多功能开发平台，支持4G通信和LoRa远距离无线传输，配备电子墨水屏（EPD）及触摸功能，兼顾低功耗显示与交互。其硬件模块涵盖GPS定位、陀螺仪传感、麦克风语音输入、SD卡存储、机械键盘以及自学习AI IMU，适用于物联网、户外设备、智能终端等场景。可以根据需求选择想要的版本，（版本一搭载了音频模块PCM512A，版本二搭载了4G模块A7682E）提供灵活配置，可满足工业控制、环境监测、便携设备等多元化需求。

预览

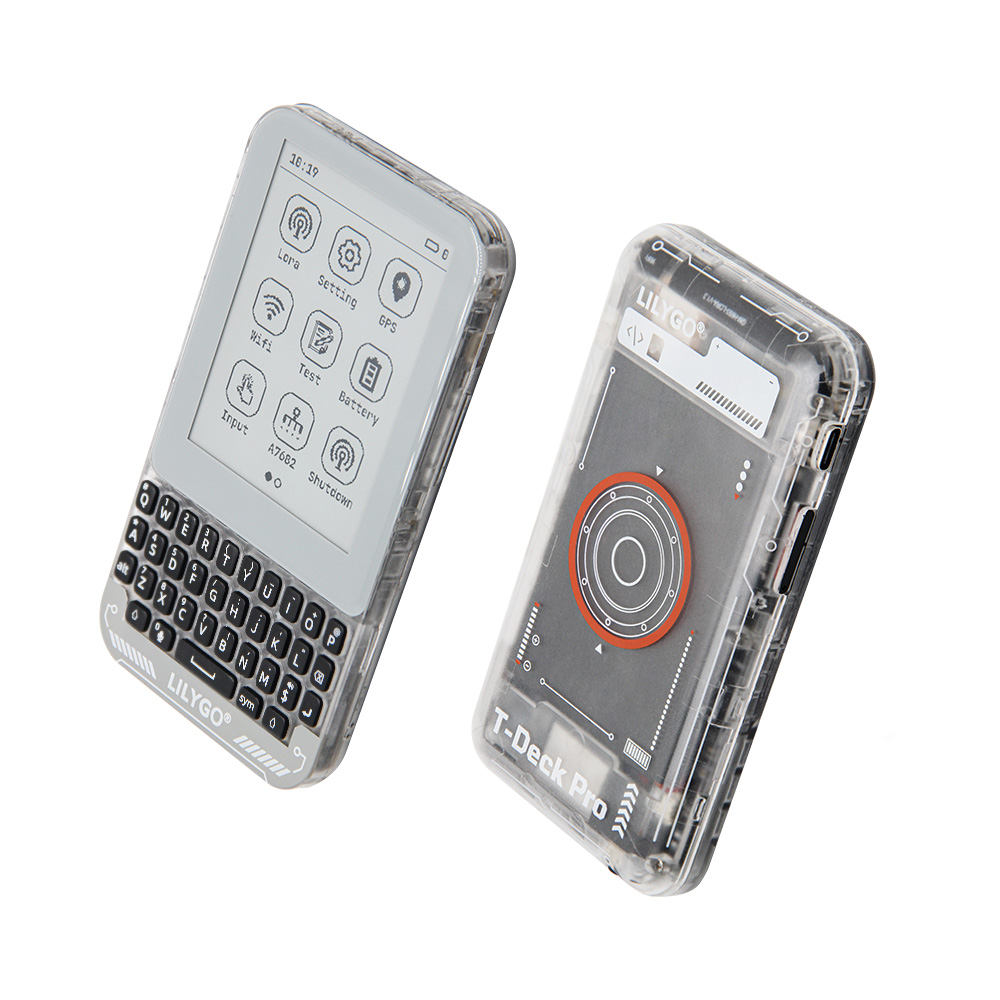

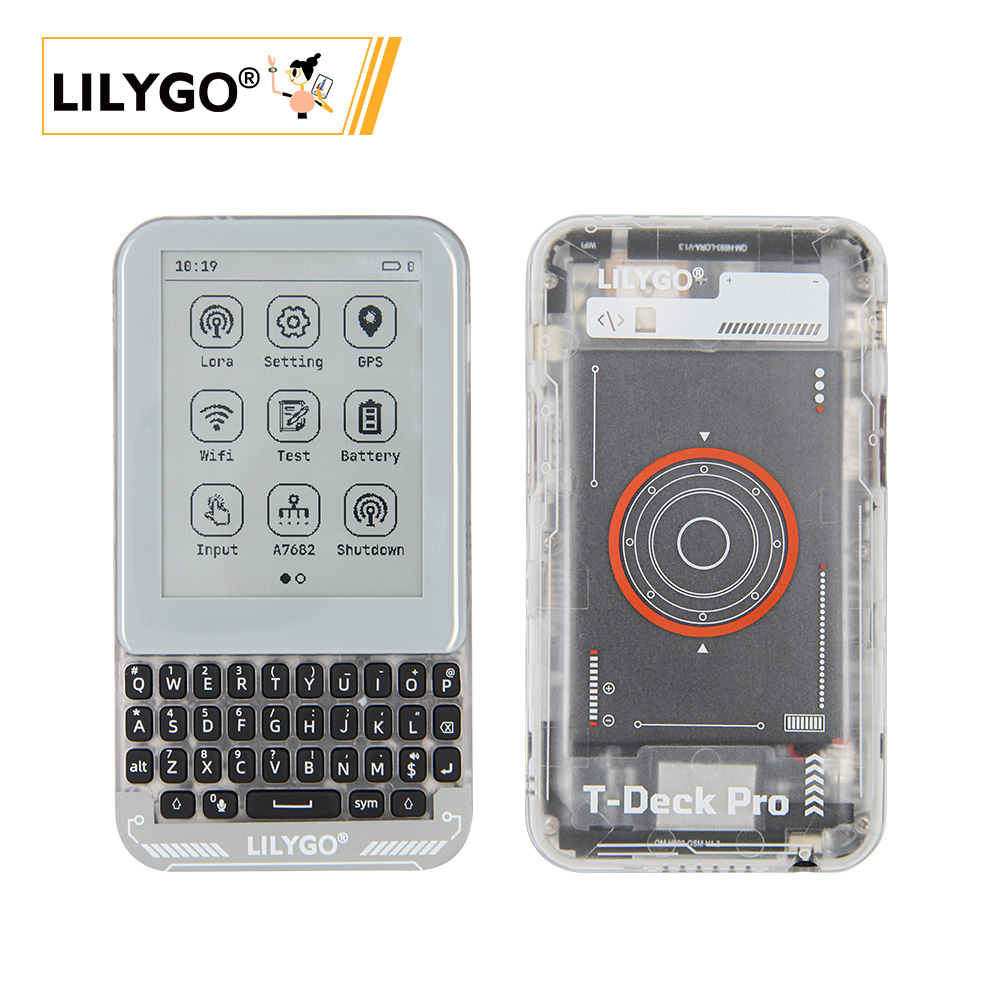

实物图

T-Deck Pro

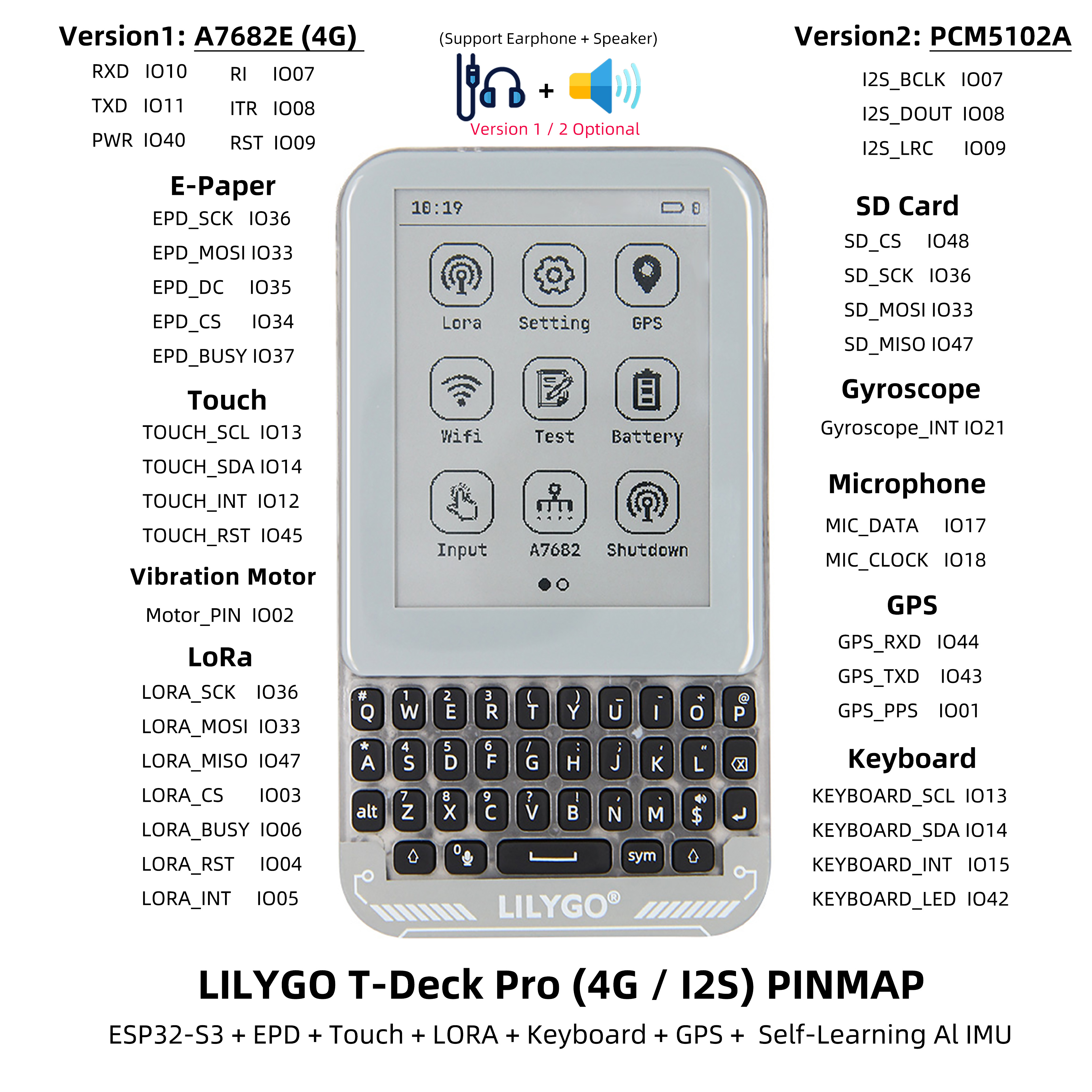

引脚图

summary

模块

MCU

  • 芯片：ESP32-S3FN16R8 Dual-core LX7 microprocessor
  • PSRAM：8MB
  • FLASH：16MB
  • 无线：Wi-Fi 802.11 b/g/n; Bluetooth 5.0 (LE)
  • 其他说明：更多资料请访问乐鑫官方ESP32-S3数据手册

通信模块

  • 4G模块：A7682E（可选版本）
  • LoRa：SX1262芯片，支持433MHz~920MHz频段
  • GPS：MIA-M10Q GNSS模块
  • SIM卡：支持移动通信

显示与输入

  • 屏幕：GDEQ031T10 3.1英寸电子墨水屏
  • 分辨率：320×240像素
  • 触摸：CST328触摸控制器
  • 键盘：TCA8418机械键盘控制器

传感器系统

  • 陀螺仪：BHI260AP AI IMU传感器
  • 光线传感器：LTR_553ALS环境光传感器
  • 麦克风：支持语音输入

音频系统

  • 音频模块：PCM512A（可选版本）
  • 功能：高质量音频输出

电源管理

  • 电池：3.7V 1500mAh锂聚合物电池
  • 充电芯片：BQ25896/BQ27220
  • USB供电：5V/500mA Type-C接口

概述

组件 描述
MCU ESP32-S3FN16R8 Dual-core LX7 microprocessor
FLASH 16MB
PSRAM 8MB
4G模块 A7682E（可选）
LoRa SX1262 (433MHz~920MHz)
GPS MIA-M10Q GNSS模块
屏幕 GDEQ031T10 3.1英寸电子墨水屏 (320×240)
触摸 CST328触摸控制器
键盘 TCA8418机械键盘
陀螺仪 BHI260AP AI IMU传感器
音频 PCM512A（可选）
光线传感器 LTR_553ALS环境光传感器
电池 3.7V 1500mAh锂聚合物电池
电池管理 BQ25896/BQ27220充电芯片
存储 TF卡扩展
无线 2.4 GHz Wi-Fi & Bluetooth 5 (LE)
通信 SIM卡支持
USB 1 × USB Port and OTG (TYPE-C接口)
IO接口 2.54mm间距 2×20双排扩展IO接口
扩展接口 1 × QWIIC接口
电机控制 IO电平控制
按键 1 x RESET按键 + 1 x BOOT按键
电源 5V/500mA
定位孔 2 × 2mm定位孔
尺寸 120×66×13.5mm

A7682E

Test the functionality of the A7682E using examples/A7682E/test_AT

A7682E is the LTE Cat 1 module that supports wirelesscommunication modes of LTE-FDD/GSM/GPRS/EDGE. It supports maximum 10Mbps downlink rate and 5Mbps uplink rate. A7682E supports multiple built-in network protocols.

Control Via AT Commands

Frequency Bands LTE-FDD B1/B3/B5/B7/B8/B20
GSM/GPRS/EDGE 900/1800 MHz
Supply Voltage 3.4V ~ 4.2V, Typ: 3.8V
LTE Cat 1   (Uplink up to 5Mbps, Downlink up to10Mbps)
EDGE        (Uplink/Downlink up to 236.8Kbps)
GPRS        (Uplink/Downlink up to 85.6Kbps)
Firmware update via USB/FOTA
Support language calls
Support sending and receiving SMS messages
network protocols (TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS)
RNDIS/PPP/ECM
SSL

快速开始

示例支持

Example PlatformIO/Arduino ESP-IDF Description

PlatformIO

  1. 安装 Visual Studio Code 和 Python，然后克隆或下载该项目；
  2. 在 VisualStudioCode 扩展中搜索 PlatformIO 插件并进行安装；
  3. 安装完成后，您需要重启“Visual Studio Code”。
  4. 打开此项目后，PlatformIO 将自动下载所需的三方库和依赖项，首次下载过程相对较长，请耐心等待；
  5. 安装完所有依赖项后，您可以打开 platformio.ini 配置文件，在 example 中取消注释以选择一个例程，然后按 ctrl+s 保存 .ini 配置文件；
  6. 在 VScode 中点击 ：ballot_box_with_check： 来编译项目，然后插入 USB 并在 VScode 中选择 COM。
  7. 最后，点击arrow_right： 按钮将程序下载到 Flash 中；

Arduino

  1. 安装Arduino，根据你的系统类型选择安装。
  2. 打开项目文件夹的"example"目录，选择示例项目文件夹，打开以".ino"结尾的文件即可打开Arduino IDE项目工作区。
  3. 打开右上角"工具"菜单栏->选择"开发板"->"开发板管理器"，找到或者搜索"esp32"，下载作者名为"Espressif Systems"的开发板文件。接着返回"开发板"菜单栏，选择"ESP32 Arduino"开发板下的开发板类型。
  4. 打开菜单栏"文件"->"首选项"，找到"项目文件夹位置"这一栏，将项目目录下的"libraries"文件夹里的所有库文件连带文件夹复制粘贴到这个目录下的"libraries"里边。
  5. 在"工具"菜单中选择正确的设置，如下表所示。

ESP32-S3

Setting Value
Board ESP32S3 Dev Module
Upload Speed 921600
USB Mode Hardware CDC and JTAG
USB CDC On Boot Enabled
USB Firmware MSC On Boot Disabled
USB DFU On Boot Disabled
CPU Frequency 240MHz (WiFi)
Flash Mode QIO 80MHz
Flash Size 16MB (128Mb)
Core Debug Level None
Partition Scheme 16M Flash (3MB APP/9.9MB FATFS)
PSRAM OPI PSRAM
Arduino Runs On Core 1
Events Run On Core 1
  1. 选择正确的端口。
  2. 点击右上角"√"进行编译，如果编译无误，将单片机连接电脑，点击右上角"→"即可进行烧录。

开发平台

  1. VS Code
  2. Arduino IDE
  3. ESP-IDF
  4. PlatformIO

引脚总览

// Serial
#define SerialMon   Serial      //
#define SerialAT    Serial1     //
#define SerialGPS   Serial2     //

// IIC Addr
#define BOARD_I2C_ADDR_TOUCH      0x1A // Touch        --- CST328
#define BOARD_I2C_ADDR_LTR_553ALS 0x23 // Light sensor --- LTR_553ALS
#define BOARD_I2C_ADDR_GYROSCOPDE 0x28 // Gyroscope    --- BHI260AP
#define BOARD_I2C_ADDR_KEYBOARD   0x34 // Keyboard     --- TCA8418
#define BOARD_I2C_ADDR_BQ27220    0x55 // BQ27220
#define BOARD_I2C_ADDR_BQ25896    0x6B // BQ25896

// IIC
#define BOARD_I2C_SDA  13
#define BOARD_I2C_SCL  14

// Keyboard
#define BOARD_KEYBOARD_SCL BOARD_I2C_SCL
#define BOARD_KEYBOARD_SDA BOARD_I2C_SDA
#define BOARD_KEYBOARD_INT 15
#define BOARD_KEYBOARD_LED 42

// Touch
#define BOARD_TOUCH_SCL BOARD_I2C_SCL
#define BOARD_TOUCH_SDA BOARD_I2C_SDA
#define BOARD_TOUCH_INT 12
#define BOARD_TOUCH_RST 45

// LTR-553ALS-WA  beam sensor
#define BOARD_ALS_SCL BOARD_I2C_SCL
#define BOARD_ALS_SDA BOARD_I2C_SDA
#define BOARD_ALS_INT 16

// Gyroscope
#define BOARD_GYROSCOPDE_SCL BOARD_I2C_SCL
#define BOARD_GYROSCOPDE_SDA BOARD_I2C_SDA
#define BOARD_GYROSCOPDE_INT 21
#define BOARD_GYROSCOPDE_RST -1

// SPI
#define BOARD_SPI_SCK  36
#define BOARD_SPI_MOSI 33
#define BOARD_SPI_MISO 47

// Display
#define LCD_HOR_SIZE 240
#define LCD_VER_SIZE 320
#define DISP_BUF_SIZE (LCD_HOR_SIZE * LCD_VER_SIZE)

#define BOARD_EPD_SCK  BOARD_SPI_SCK
#define BOARD_EPD_MOSI BOARD_SPI_MOSI
#define BOARD_EPD_DC   35
#define BOARD_EPD_CS   34
#define BOARD_EPD_BUSY 37
#define BOARD_EPD_RST  -1

// SD card
#define BOARD_SD_CS   48
#define BOARD_SD_SCK  BOARD_SPI_SCK
#define BOARD_SD_MOSI BOARD_SPI_MOSI
#define BOARD_SD_MISO BOARD_SPI_MISO

// Lora
#define BOARD_LORA_SCK  BOARD_SPI_SCK
#define BOARD_LORA_MOSI BOARD_SPI_MOSI
#define BOARD_LORA_MISO BOARD_SPI_MISO
#define BOARD_LORA_CS   3
#define BOARD_LORA_BUSY 6
#define BOARD_LORA_RST  4
#define BOARD_LORA_INT  5

// GPS
#define BOARD_GPS_RXD 44
#define BOARD_GPS_TXD 43
#define BOARD_GPS_PPS 1

// A7682E Modem
#define BOARD_A7682E_RI     7
#define BOARD_A7682E_ITR    8
#define BOARD_A7682E_RST    9
#define BOARD_A7682E_RXD    10
#define BOARD_A7682E_TXD    11
#define BOARD_A7682E_PWRKEY 40

// PCM5102A
#define BOARD_I2S_BCLK 7
#define BOARD_I2S_DOUT 8
#define BOARD_I2S_LRC 9

// Boot pin
#define BOARD_BOOT_PIN  0

// Motor pin
#define BOARD_MOTOR_PIN 2

// EN
#define BOARD_GPS_EN  39  // enable GPS module
#define BOARD_1V8_EN  38  // enable gyroscope module
#define BOARD_6609_EN 41  // enable 7682 module
#define BOARD_LORA_EN 46  // enable LORA module

// Mic
#define BOARD_MIC_DATA        17
#define BOARD_MIC_CLOCK       18
// -------------------------------------------------

相关测试

屏幕刷新方式

刷新过程解释：（刷新时间：从屏幕有动作开始到画面稳定的整个过程）

刷新类型 视觉表现 使用建议
全屏刷新 伴随多次闪烁 基础刷新模式
快速刷新 闪烁一次 连续操作≤5次后需全屏刷新
局部刷新 无闪烁 连续操作≤5次后需全屏刷新

注意：快速刷新和局部刷新连续操作5次后，必须执行一次全屏刷新，以消除残影堆积现象。

常见问题

  • Q. 看了以上教程我还是不会搭建编程环境怎么办？
    A. 如果看了以上教程还不懂如何搭建环境的可以参考LilyGo-Document文档说明来搭建。

  • Q. 为什么打开Arduino IDE时他会提醒我是否要升级库文件？我应该升级还是不升级？
    A. 选择不升级库文件，不同版本的库文件可能不会相互兼容所以不建议升级库文件。

  • Q. 电子墨水屏出现残影怎么办？
    A. 连续使用快速刷新或局部刷新5次后，必须执行一次全屏刷新来消除残影。

  • Q. 为什么我的板子一直烧录失败呢？
    A. 请按住"BOOT"按键重新下载程序。

项目

资料

依赖库

zinggjm/GxEPD2@1.5.5
jgromes/RadioLib@6.4.2
lewisxhe/SensorLib@^0.2.0
mikalhart/TinyGPSPlus @ ^1.0.3
vshymanskyy/TinyGSM@^0.12.0
lvgl/lvgl @ ~8.3.9
lewisxhe/XPowersLib @ ^0.2.4
adafruit/Adafruit TCA8418 @ ^1.0.1
adafruit/Adafruit BusIO @ ^1.14.4
olikraus/U8g2_for_Adafruit_GFX@^1.8.0
adafruit/Adafruit GFX Library@^1.11.10
esphome/ESP32-audioI2S#v3.0.12
