LILYGO T-Display S3 Pro LR1121

  • ESP32-S3
  • AMOLED
  • LoRa
  • LR1121

T-Display-S3-Pro-LR1121

版本迭代:

Version Update date Update description
T-Display-S3-Pro-LR1121_V1.0 2024-01-01 初始版本

购买链接

Product SOC FLASH PSRAM Link
T-Display S3 Pro LR1121 ESP32-S3 16M 8M (Octal SPI) LILYGO Mall

目录

描述

T-Display S3 Pro LR1121 是一款基于 ESP32-S3 微控制器的高集成度开发板，主打多功能与高性能。其核心搭载 16MB Flash 和 8MB PSRAM，支持复杂应用运行。配备 1.91 英寸 AMOLED 显示屏，并支持触摸功能。内置 PMU（电源管理单元）和 RTC（实时时钟），结合 VBUS 电源管理，优化了低功耗设计。扩展方面，提供 STEMMA QT/Qwlic 双接口，兼容快速传感器连接；支持 SD 卡存储，并预留丰富 GPIO、ADC 通道及 UART 通信接口，便于外设扩展。此外，板载 LoRa (LR1121) 模块，支持多频段通信。该产品适用于智能穿戴、物联网终端等需要显示交互与多传感器集成的场景。

预览

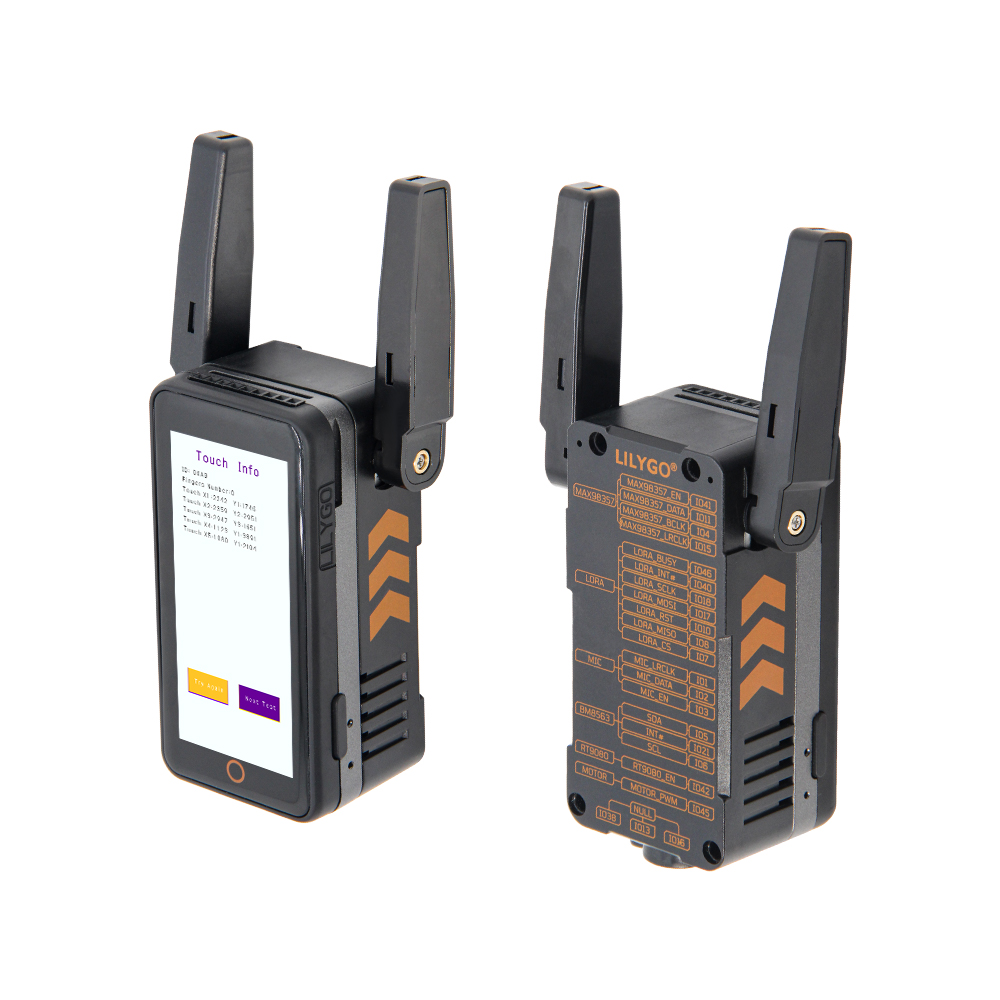

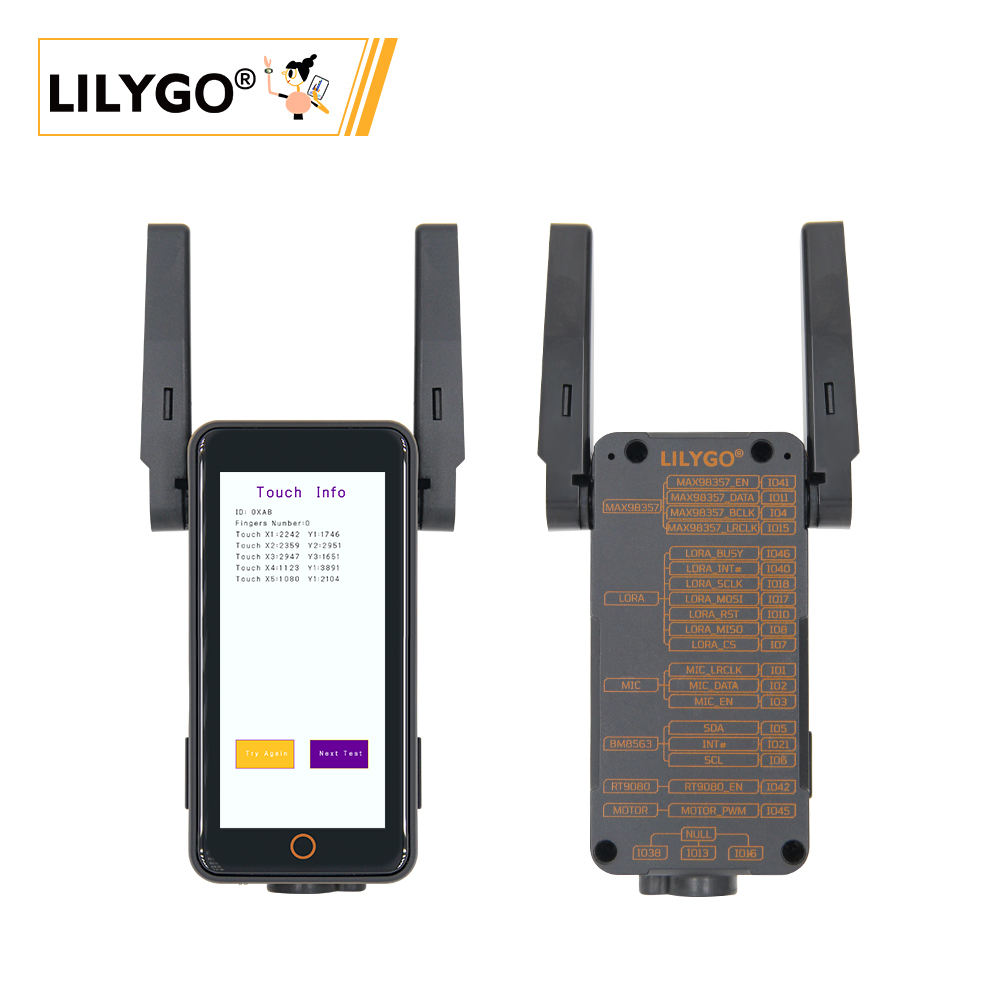

实物图

T-Display-S3-Pro-LR1121

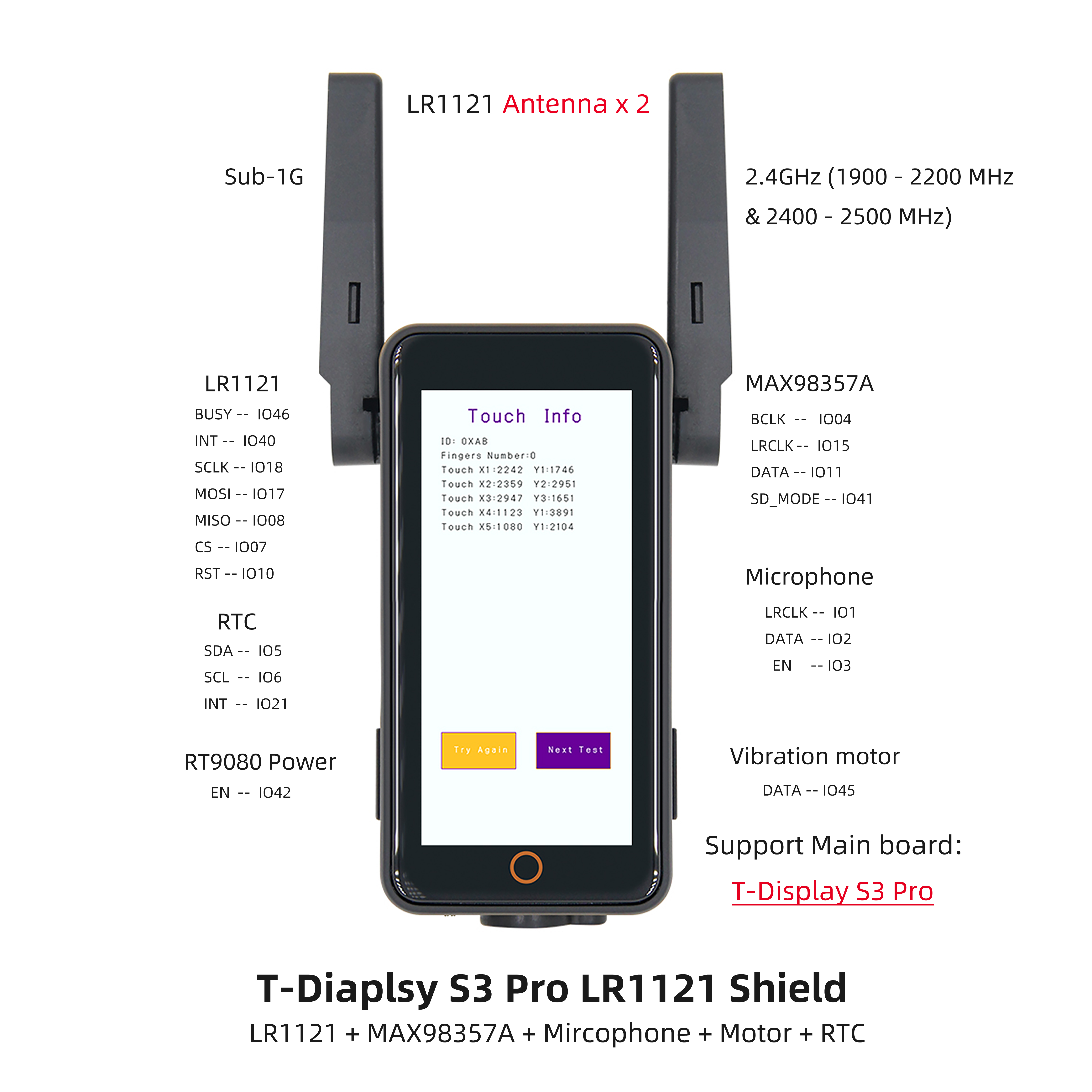

引脚图

summary

模块

1. MCU

2. 屏幕

  • 尺寸：1.91英寸AMOLED
  • 分辨率：待补充
  • 屏幕类型：IPS AMOLED
  • 驱动芯片：RM67162
  • 兼容库：TFT_eSPI, Arduino_GFX
  • 总线通信协议：SPI/QSPI

概述

组件 描述
MCU ESP32-S3R8 Dual-core LX7 microprocessor
FLASH 16MB
PSRAM 8MB
屏幕 1.91 英寸 RM67162 IPS AMOLED
触摸 电容触摸屏
LoRa LR1121 (1276/868/915MHz)
存储 TF 卡
RTC PCF85063ATL/1
电源管理 AXPM65611 + BQ25896
无线 2.4 GHz Wi-Fi & Bluetooth 5 (LE)
USB 1 × USB Port and OTG (TYPE-C接口)
IO 接口 2×13 双排扩展接口
拓展接口 FPC天线 + TF卡 + STEMMA QT/QWIIC + JST-GH 1.25MM
按键 1 x RESET 按键 + 1 x BOOT 按键
孔位 4 × 2mm定位孔
尺寸 60×32×12mm

快速开始

示例支持

Example PlatformIO/Arduino ESP-IDF Description
Factory ✓ 出厂示例

| （更多示例请参考GitHub仓库） | | | |

PlatformIO

  1. 安装VisualStudioCode，根据你的系统类型选择安装。
  2. 打开VisualStudioCode软件侧边栏的"扩展"（或者使用Ctrl+Shift+X打开扩展），搜索"PlatformIO IDE"扩展并下载。
  3. 在安装扩展的期间，你可以前往GitHub下载程序，你可以通过点击带绿色字样的"<> Code"下载主分支程序，也通过侧边栏下载"Releases"版本程序。
  4. 扩展安装完成后，打开侧边栏的资源管理器（或者使用Ctrl+Shift+E打开），点击"打开文件夹"，找到刚刚你下载的项目代码（整个文件夹），点击"添加"，此时项目文件就添加到你的工作区了。
  5. 打开项目文件中的"platformio.ini"（添加文件夹成功后PlatformIO会自动打开对应文件夹的"platformio.ini"）,在"[platformio]"目录下取消注释选择你需要烧录的示例程序（以"default_envs = xxx"为标头），然后点击左下角的"√"进行编译，如果编译无误，将单片机连接电脑，点击左下角"→"即可进行烧录。

Arduino

  1. 安装Arduino，根据你的系统类型选择安装。
  2. 打开项目文件夹的"example"目录，选择示例项目文件夹，打开以".ino"结尾的文件即可打开Arduino IDE项目工作区。
  3. 打开右上角"工具"菜单栏->选择"开发板"->"开发板管理器"，找到或者搜索"esp32"，下载作者名为"Espressif Systems"的开发板文件。接着返回"开发板"菜单栏，选择"ESP32 Arduino"开发板下的开发板类型，选择的开发板类型由"platformio.ini"文件中以[env]目录下的"board = xxx"标头为准，如果没有对应的开发板，则需要自己手动添加项目文件夹下"board"目录下的开发板。
  4. 打开菜单栏"文件"->"首选项"，找到"项目文件夹位置"这一栏，将项目目录下的"libraries"文件夹里的所有库文件连带文件夹复制粘贴到这个目录下的"libraries"里边。
  5. 在"工具"菜单中选择正确的设置，如下表所示。

ESP32-S3

Setting Value
Board ESP32S3 Dev Module
Upload Speed 921600
USB Mode Hardware CDC and JTAG
USB CDC On Boot Enabled
USB Firmware MSC On Boot Disabled
USB DFU On Boot Disabled
CPU Frequency 240MHz (WiFi)
Flash Mode QIO 80MHz
Flash Size 16MB (128Mb)
Core Debug Level None
Partition Scheme 16M Flash (3MB APP/9.9MB FATFS)
PSRAM OPI PSRAM
Arduino Runs On Core 1
Events Run On Core 1
  1. 选择正确的端口。
  2. 点击右上角"√"进行编译，如果编译无误，将单片机连接电脑，点击右上角"→"即可进行烧录。

开发平台

  1. Micropython
  2. Arduino IDE
  3. Platform IO

相关测试

（功耗及其他测试数据待补充）

常见问题

  • Q. 看了以上教程我还是不会搭建编程环境怎么办？
    A. 如果看了以上教程还不懂如何搭建环境的可以参考LilyGo-Document文档说明来搭建。

  • Q. 为什么我的板子一直烧录失败呢？
    A. 请按住"BOOT"按键，再按一下"RST"按键，然后点击烧录，进入下载模式。

  • Q. LR1121 LoRa模块支持哪些频段？
    A. LR1121模块支持1276MHz、868MHz和915MHz等多个频段，请根据您所在地区的法规选择合适的频段。

  • Q. 如何连接外部传感器？
    A. 可以通过板载的STEMMA QT/QWIIC接口快速连接兼容的传感器模块，也可以通过2×13的双排扩展接口连接其他外设。
