LILYGO T-Camera Plus S3

版本迭代:

购买链接

目录

• 描述
• 预览
• 模块
• 快速开始
• 引脚总览
• 相关测试
• 常见问题
• 项目

描述

T-CameraPlus-S3是一款基于ESP32-S3主控芯片的多功能智能硬件开发板，集成高性能摄像头模块（支持OV2640/OV5640可选）、LCD显示屏（含触摸功能）和MAX98357A音频芯片，具备16MB Flash与8MB PSRAM，可高效处理图像、视频及音频数据。支持双模音频输入输出（麦克风与数字音频接口），配备TF卡扩展存储、QWIIC接口（兼容I²C设备扩展）以及电池管理模块。硬件设计兼容多种传感器与外围设备，通过SPI、I²C等协议实现摄像头、显示屏、音频模块的协同工作，满足开发者在AIoT、边缘计算等领域的灵活开发需求。出厂自带基于LVGL的UI系统，支持文件管理、音乐播放、录音、摄像头投影等功能。

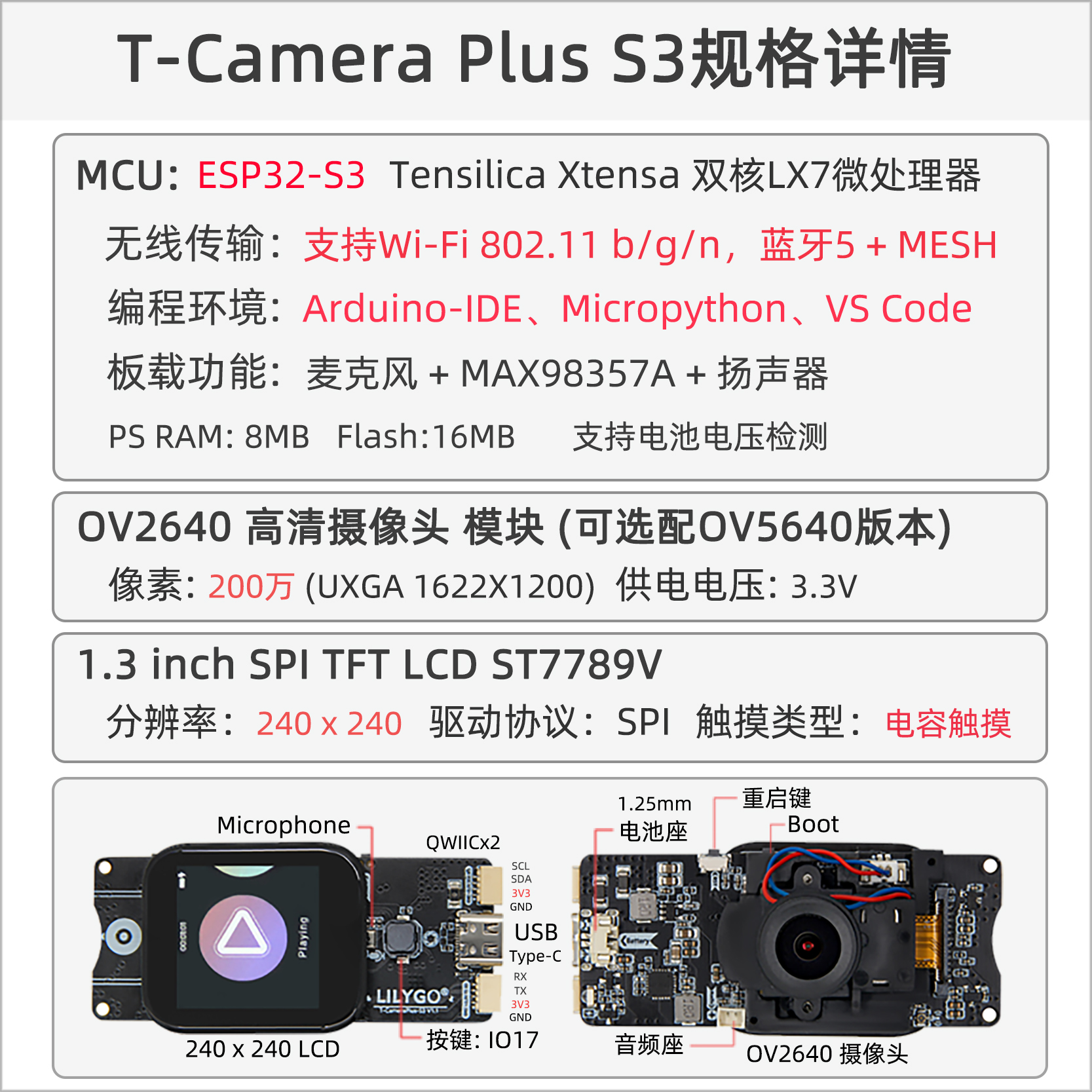

预览

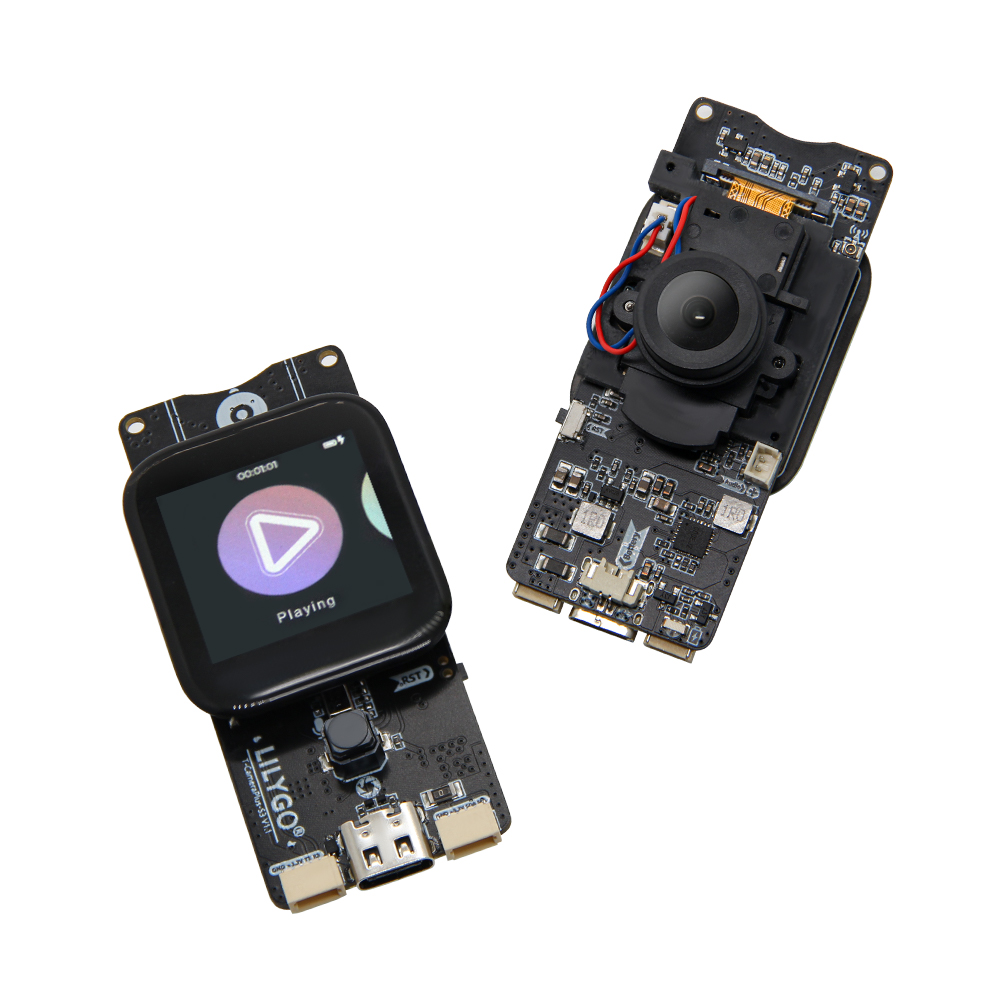

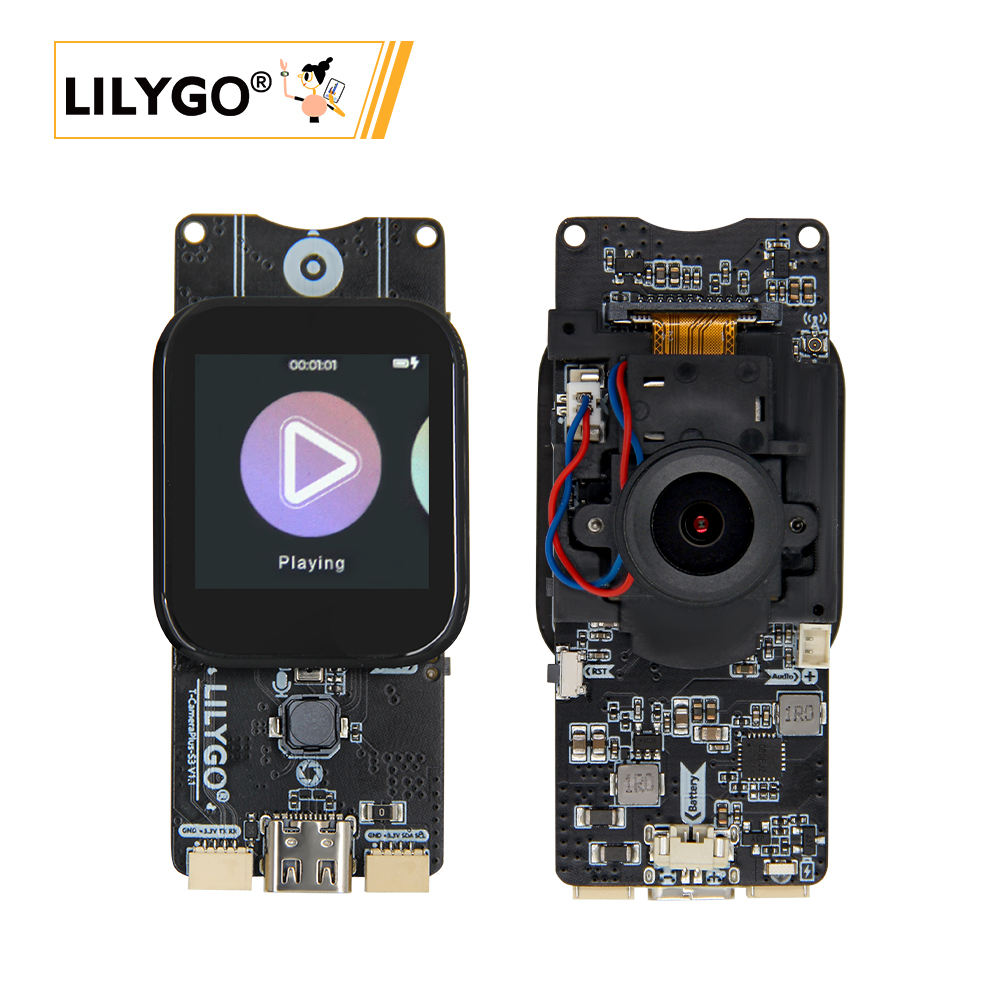

实物图

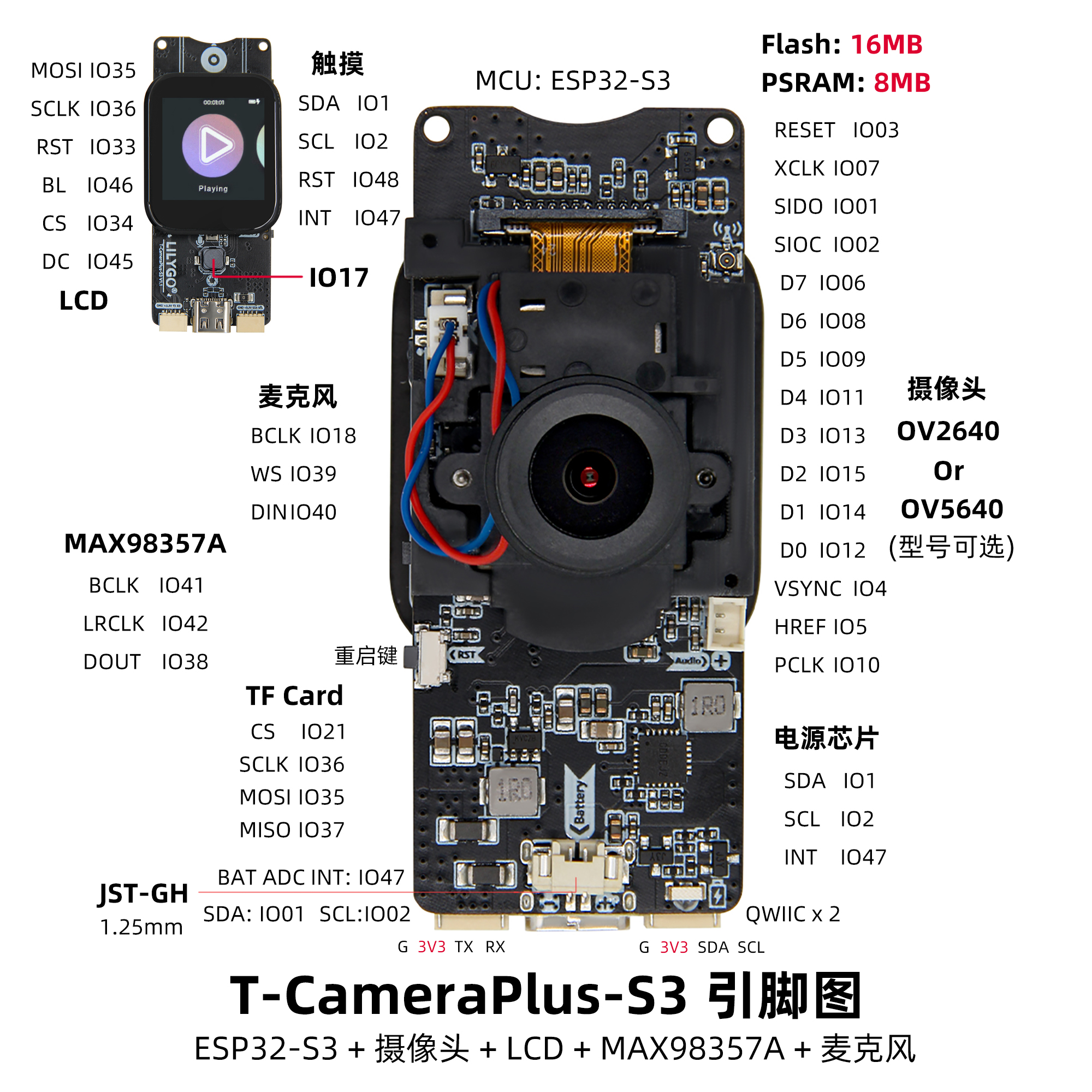

引脚图

模块

MCU

• 芯片：ESP32-S3
• PSRAM：8M
• FLASH：16M
• 相关资料：

  Espressif

屏幕

• 屏幕型号：fp-133h01d
• 尺寸：1.3英寸
• 分辨率：240x240px
• 屏幕类型：TFT
• 驱动芯片：ST7789V
• 总线通信协议：标准SPI
• 依赖库：

  Arduino_GFX-1.3.7

  lvgl-8.3.5

  JPEGDEC-1.2.8

  MiniTV

  TFT_eSPI

触摸

• 芯片：CST816S
• 总线通信协议：IIC
• 依赖库：

  cst816t-1.5.0

  Arduino_DriveBus-1.1.16

扬声器

• 芯片：MAX98357A
• 使用总线通信协议：IIS
• 其他说明：默认配置为Left/2 + Right/2通道，增益9dB，如需更改配置请根据T-CameraPlus-S3设计原理图上的说明更改电阻即可，选取的扬声器建议额定功率最大为3.2W，阻抗4欧左右8欧以下
• 相关资料：

  MAX98357A

• 依赖库：

  arduino-libhelix-0.8.1

  ESP32-audioI2S-3.0.6

麦克风

T-CameraPlus-S3_V1.0-V1.1 版本

• 芯片：MSM261S4030H0R
• 总线通信协议：IIS
• 其他说明：默认配置为右声道通道，如需更改配置请根据T-CameraPlus-S3设计原理图上的说明更改电阻即可
• 相关资料：

  MSM261S4030H0R

• 依赖库：

  DFRobot_MSM261

  Arduino_DriveBus-1.1.16

T-CameraPlus-S3_V1.2 版本

• 芯片：MP34DT05-A
• 总线通信协议：PDM
• 其他说明：默认配置为右声道通道，如需更改配置请根据T-CameraPlus-S3设计原理图上的说明更改电阻即可
• 相关资料：

  MP34DT05-A

• 依赖库：

  Arduino_DriveBus-1.1.16

摄像头

• 摄像头型号：OV2640
• 红外滤镜驱动：AP1511B
• 相关资料：

  OV2640_Hardware_Application_V1.04

  OV2640_Software_Application_V1.03

电源管理芯片

• 芯片：SY6970
• 相关资料：

  AN_SY6970

  EVB_SY6970

• 依赖库：

  XPowersLib-0.2.1

  Arduino_DriveBus-1.1.16

概述

快速开始

示例支持

PlatformIO

1. 安装VisualStudioCode，根据你的系统类型选择安装。
2. 打开VisualStudioCode软件侧边栏的"扩展"（或者使用Ctrl+Shift+X打开扩展），搜索"PlatformIO IDE"扩展并下载。
3. 在安装扩展的期间，你可以前往GitHub下载程序，你可以通过点击带绿色字样的"<> Code"下载主分支程序，也通过侧边栏下载"Releases"版本程序。
4. 扩展安装完成后，打开侧边栏的资源管理器（或者使用Ctrl+Shift+E打开），点击"打开文件夹"，找到刚刚你下载的项目代码（整个文件夹），点击"添加"，此时项目文件就添加到你的工作区了。
5. 打开项目文件中的"platformio.ini"（添加文件夹成功后PlatformIO会自动打开对应文件夹的"platformio.ini"）,在"[platformio]"目录下取消注释选择你需要烧录的示例程序（以"default_envs = xxx"为标头），然后点击左下角的"√"进行编译，如果编译无误，将单片机连接电脑，点击左下角"→"即可进行烧录。

Arduino

1. 安装Arduino，根据你的系统类型选择安装。

2. 打开项目文件夹的“example”目录，选择示例项目文件夹，打开以“.ino”结尾的文件即可打开Arduino IDE项目工作区。

3. 打开右上角“工具”菜单栏->选择“开发板”->“开发板管理器”，找到或者搜索“esp32”，下载作者名为“Espressif Systems”的开发板文件。接着返回“开发板”菜单栏，选择“ESP32 Arduino”开发板下的开发板类型，选择的开发板类型由“platformio.ini”文件中以[env]目录下的“board = xxx”标头为准，如果没有对应的开发板，则需要自己手动添加项目文件夹下“board”目录下的开发板。

4. 打开菜单栏“[文件]”->“[首选项]”，找到“[项目文件夹位置]”这一栏，将项目目录下的“libraries”文件夹里的所有库文件连带文件夹复制粘贴到这个目录下的“libraries”里边。

5. 在 "工具 "菜单中选择正确的设置，如下表所示。

6. 选择正确的端口。

7. 点击右上角“√”进行编译，如果编译无误，将单片机连接电脑，点击右上角“→”即可进行烧录。

ESP-IDF Visual Studio Code

1. 安装 Visual Studio Code ，根据你的系统类型选择安装。

2. 打开 VisualStudioCode 软件侧边栏的“扩展”（或者使用Ctrl+Shift+X打开扩展），搜索“ESP-IDF”扩展并下载。

3. 在安装扩展的期间，使用git命令克隆仓库

    git clone --recursive https://github.com/Xinyuan-LilyGO/T-CameraPlus-S3.git



   克隆时候需要同时加上“--recursive”，如果克隆时候未加上那么之后使用的时候需要初始化一下子模块

    git submodule update --init --recursive



4. 下载安装 ESP-IDF v5.4.1，记录一下安装路径，打开之前安装好的“ESP-IDF”扩展打开“配置 ESP-IDF 扩展”，选择“USE EXISTING SETUP”菜单，选择“Search ESP-IDF in system”栏，正确配置之前记录的安装路径：

   • ESP-IDF directory (IDF_PATH): 你的安装路径xxx\Espressif\frameworks\esp-idf-v5.4
   • ESP-IDF Tools directory (IDF_TOOLS_PATH): 你的安装路径xxx\Espressif

   点击右下角的“install”进行框架安装。

5. 点击 Visual Studio Code 底部菜单栏的 ESP-IDF 扩展菜单“SDK 配置编辑器”，在搜索栏里搜索“Select the example to build”字段，选择你所需要编译的项目，再在搜索栏里搜索“Select the camera type”字段，选择你的板子板载的摄像头类型，点击保存。

6. 点击 Visual Studio Code 底部菜单栏的“设置乐鑫设备目标”，选择ESP32S3，点击底部菜单栏的“构建项目”，等待构建完成后点击底部菜单栏的“选择要使用的端口”，之后点击底部菜单栏的“烧录项目”进行烧录程序。

开发平台

1. Micropython
2. Arduino IDE
3. Platform IO

引脚总览

T-CameraPlus-S3_V1.0-V1.1 版本

| LCD引脚 | ESP32S3引脚 |
| :------------------: | :------------------:|
| MOSI | IO35 |
| SCLK | IO36 |
| RST | IO33 |
| BL | IO46 |
| CS | IO34 |
| DC | IO45 |

| IIS麦克风MSM261S4030H0R引脚 | ESP32S3引脚 |
| :------------------: | :------------------:|
| BCLK | IO18 |
| WS | IO39 |
| DATA | IO40 |

| 功放MAX98357A引脚 | ESP32S3引脚 |
| :------------------: | :------------------:|
| BCLK | IO41 |
| LRCLK | IO42 |
| DATA | IO38 |

| SD卡引脚 | ESP32S3引脚 |
| :------------------: | :------------------:|
| CS | IO21 |
| SCLK | IO36 |
| MOSI | IO35 |
| MISO | IO37 |

| 电源芯片SY6970引脚 | ESP32S3引脚 |
| :------------------: | :------------------:|
| SDA | IO1 |
| SCL | IO2 |
| INT | IO47 |

| 摄像头OV2640引脚 | ESP32S3引脚 |
| :------------------: | :------------------:|
| RESET | IO3 |
| XCLK | IO7 |
| SIDO | IO1 |
| SIOC | IO2 |
| D7 | IO6 |
| D6 | IO8 |
| D5 | IO9 |
| D4 | IO11 |
| D3 | IO13 |
| D2 | IO15 |
| D1 | IO14 |
| D0 | IO12 |
| VSYNC | IO4 |
| HREF | IO5 |
| PCLK | IO10 |

| 触摸芯片引脚 | ESP32S3引脚 |
| :------------------: | :------------------:|
| SDA | IO1 |
| SCL | IO2 |
| RST | IO48 |
| INT | IO47 |

T-CameraPlus-S3_V1.2 版本

| LCD引脚 | ESP32S3引脚 |
| :------------------: | :------------------:|
| MOSI | IO34 |
| SCLK | IO35 |
| BL | IO46 |
| CS | IO36 |
| DC | IO45 |

| PDM麦克风MP34DT05TR引脚 | ESP32S3引脚 |
| :------------------: | :------------------:|
| LRCLK | IO40 |
| DATA | IO38 |

| 功放MAX98357A引脚 | ESP32S3引脚 |
| :------------------: | :------------------:|
| BCLK | IO41 |
| LRCLK | IO42 |
| DATA | IO39 |

| SD卡引脚 | ESP32S3引脚 |
| :------------------: | :------------------:|
| CS | IO21 |
| SCLK | IO35 |
| MOSI | IO34 |
| MISO | IO48 |

| 电源芯片SY6970引脚 | ESP32S3引脚 |
| :------------------: | :------------------:|
| SDA | IO33 |
| SCL | IO37 |

| 摄像头OV2640引脚 | ESP32S3引脚 |
| :------------------: | :------------------:|
| XCLK | IO7 |
| SIDO | IO1 |
| SIOC | IO2 |
| D7 | IO6 |
| D6 | IO8 |
| D5 | IO9 |
| D4 | IO11 |
| D3 | IO13 |
| D2 | IO15 |
| D1 | IO14 |
| D0 | IO12 |
| VSYNC | IO3 |
| HREF | IO5 |
| PCLK | IO10 |
| PWDN | IO4 |

| 触摸芯片引脚 | ESP32S3引脚 |
| :------------------: | :------------------:|
| SDA | IO33 |
| SCL | IO37 |
| INT | IO47 |

相关测试

常见问题

• Q. T-Camera Plus S3的主要应用场景是什么？
  A. 适用于智能监控、视频门铃、物联网视觉交互、多媒体终端、AI图像识别等需要摄像头和显示功能的场景。

• Q. 出厂是否预装程序？
  A. 出厂自带基于LVGL的UI程序，支持文件管理、音乐播放、录音、摄像头投影等功能。如果未预装，需要手动烧写"Lvgl_UI"示例程序。

• Q. 支持哪些摄像头模块？
  A. 支持OV2640和OV5640两种摄像头模块，用户可以根据需求选择不同分辨率的摄像头。

• Q. 音频功能如何？
  A. 集成了MAX98357A音频放大器驱动扬声器，以及MP34DT05-A数字麦克风，支持高质量的音频播放和录音。

• Q. 如何扩展外部设备？
  A. 可以通过2个STEMMA QT/QWIIC接口快速连接兼容的传感器，也可以通过2×13的双排扩展接口连接其他外设。

项目

• T-CameraPlus-S3_V1.0-V1.1
• T-CameraPlus-S3_V1.2

资料

• ESP32-S3 Datasheet
• MAX98357A Datasheet
• MP34DT05-A Datasheet
• SY6970 Datasheet
• SY6970 Application Note

依赖库

• Arduino_GFX-1.3.7
• lvgl-8.3.5
• JPEGDEC-1.2.8
• MiniTV
• TFT_eSPI
• XPowersLib-0.2.1
• Arduino_DriveBus-1.1.16
• cst816t-1.5.0
• arduino-libhelix-0.8.1
• ESP32-audioI2S-3.0.6
• DFRobot_MSM261
