T-LoraPager

版本迭代:

Version Update date Update description
T-LoraPager_V1.0 2024-08-05 初始版本

购买链接

Product SOC FLASH PSRAM LoRa Link
T-LoraPager ESP32-S3 16M 8M SX1262 (433-920MHz) LILYGO Mall

目录

描述

T-LoraPager 是一款 LILYGO 推出的手持式 AIOT 可编程开发设备，集成了 ESP32-S3 高性能 Wi-Fi/蓝牙双模芯片与多种无线通信模块。设备采用小巧外观与可折叠外部天线设计，在保证无线性能的同时兼顾美观。提供多种版本选择，主要区别在于 LoRa 模块（LR1121、SX1262 或 CC1101），用户可根据应用需求选购。

开发板功能丰富，集成 QWERT 键盘、支持 AI 的 IMU（BHI260AP）、2.33 英寸长条屏（480×222 分辨率）、U-blox GPS 模组（MIA-M10Q）、RFID/NFC、RTC 电路、TI 电源管理芯片、ES8311 音频编解码器（支持麦克风、扬声器、耳机）、旋转编码器、GPIO 扩展接口等。背部设计有 1/4 固定螺丝接口与 M2 螺丝柱，并附带挂绳，便于携带与固定。出厂固件包含 LILYGO 设计的 UI Demo，可通过编码器进行流畅交互，适合智能穿戴、物联网定位、数据采集等场景开发。

预览

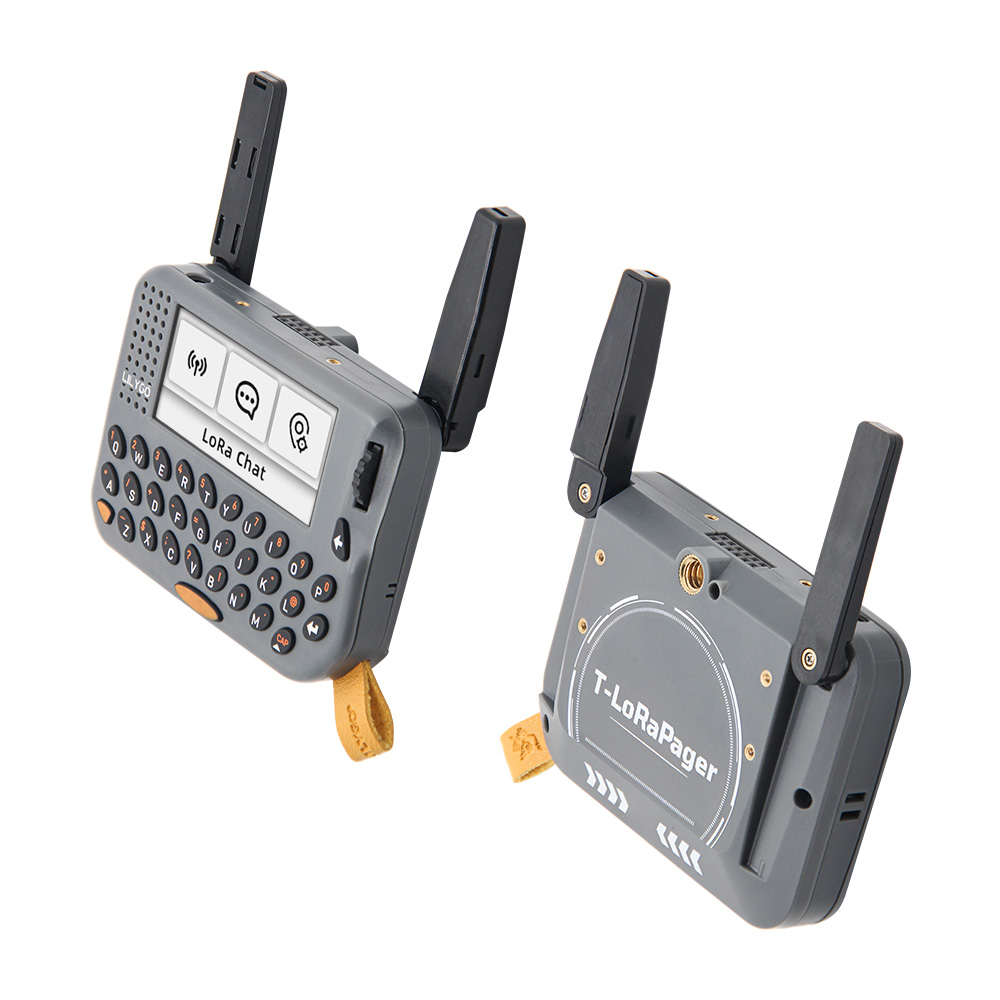

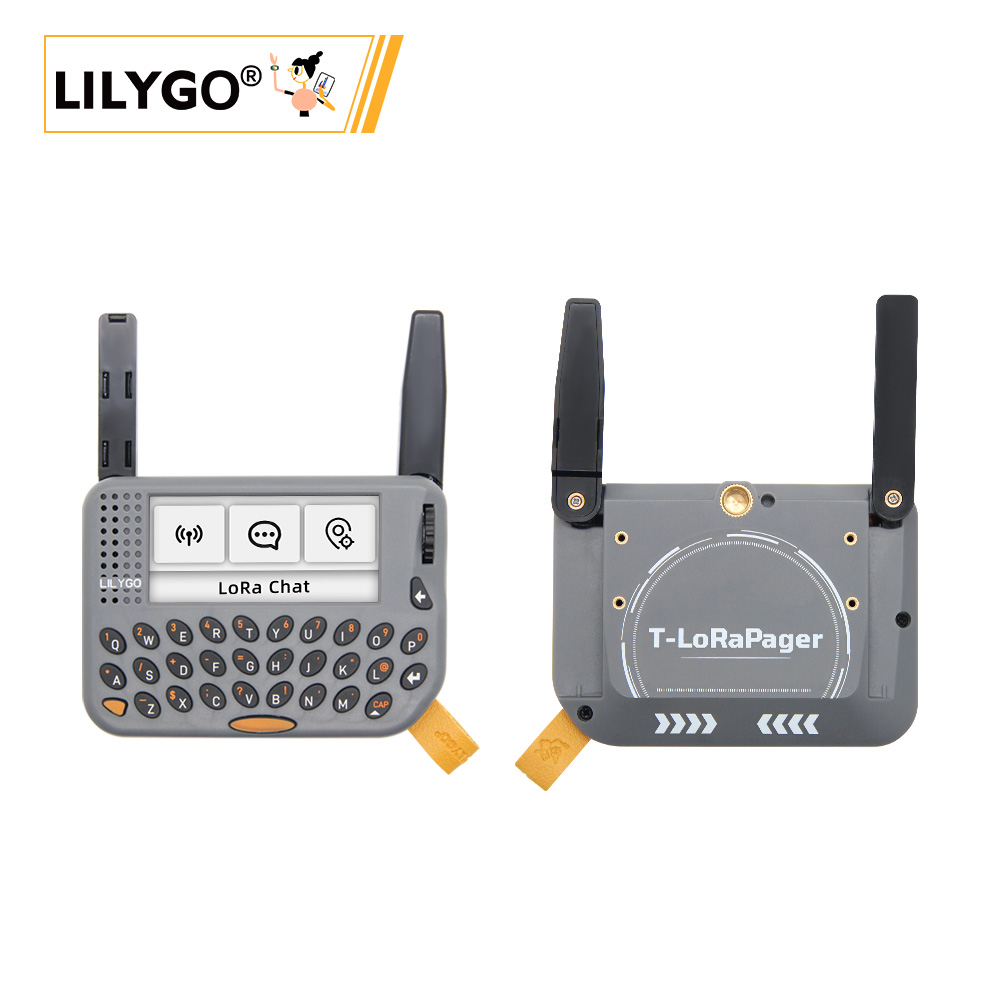

实物图

T-LoraPager

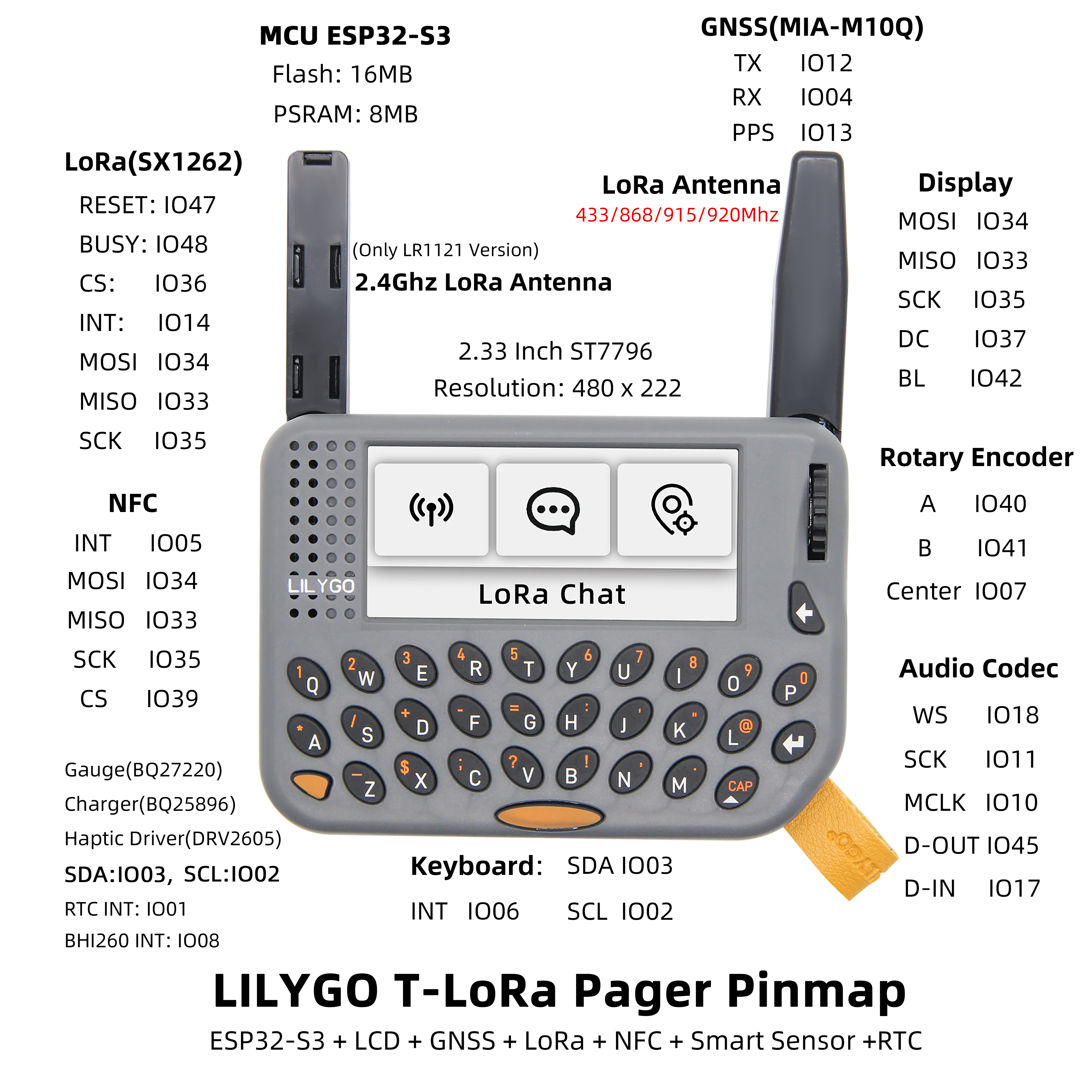

引脚图

summary

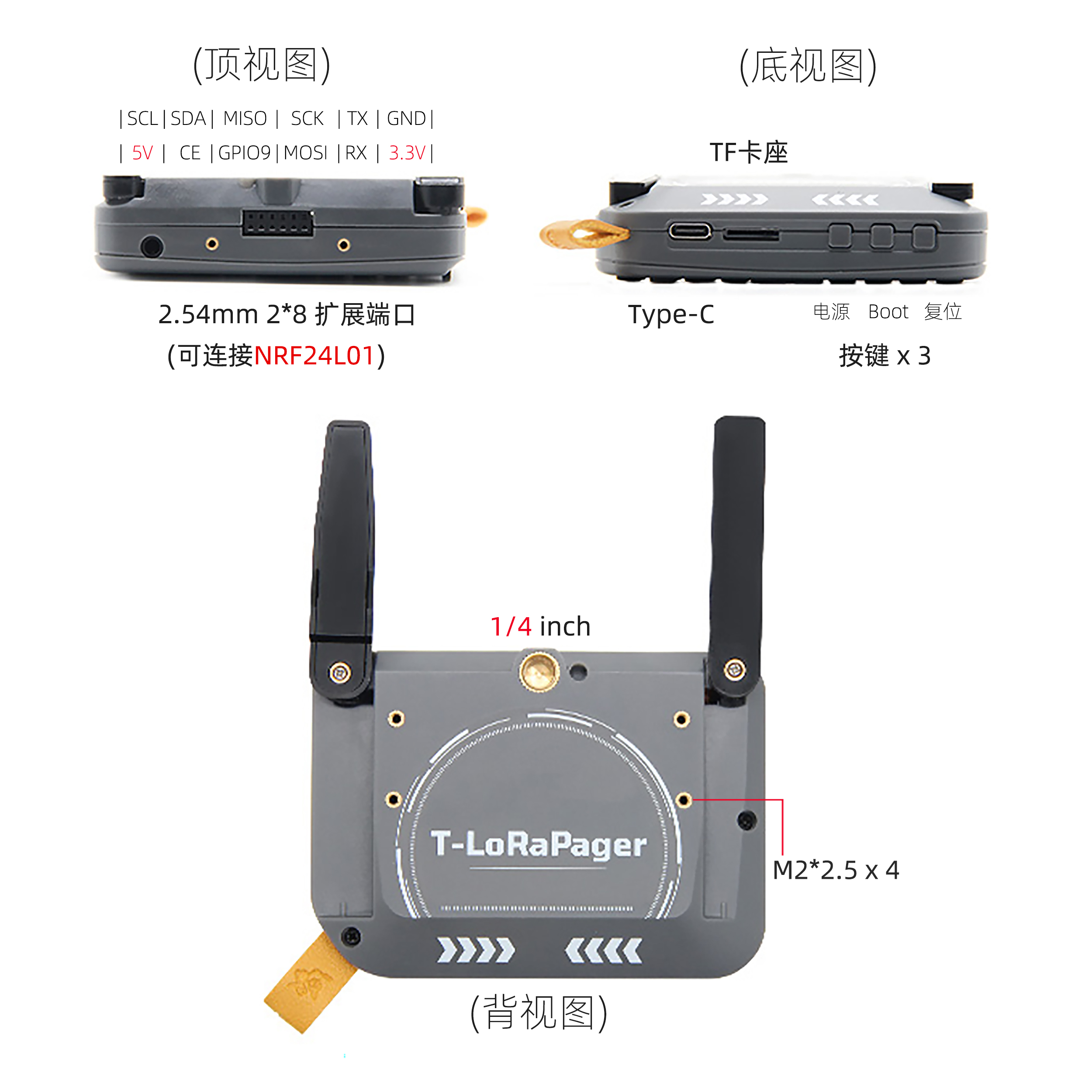

三视图

summary

模块

Features Params
SOC Espressif ESP32-S3
Flash 16MB(QSPI)
PSRAM 8MB (QSPI)
GNSS UBlox MIA-M10Q
LoRa Semtech SX1262
NFC ST25R3916
Smart sensor Bosch BHI260AP
Real-Time Clock NXP PCF85063A
Battery Charger Ti BQ25896
Battery Gauge Ti BQ27220
Haptic driver Ti DRV2605
Audio Codec Everest-semi ES8311
GPIO Expand XINLUDA XL9555
I2C Keyboard Ti TCA8418
Audio Power Amplifier Nsiway NS4150B(3W Class D)
Display Backlight Driver AW9364 16-Level Led Driver
SD Card Socket ✅️ Maximum 32GB (FAT32 format)
External low speed clock crystal ✅️

MCU

屏幕

  • 尺寸：2.33英寸 LCD
  • 分辨率：480x222px
  • 屏幕类型：LCD
  • 驱动芯片：ST7796
  • 总线通信协议：SPI
Features Params
Resolution 480 x 222
Display Size 2.33 Inch
Luminance on surface 450 cd/m²
Driver IC ST7796U (SPI)
Contrast ratio 1000:1
Color gamut 70%
PPI 221
Display Colors 262K
View Direction All (IPS)
Operating Temperature -20～70°C

触摸

  • 芯片：GT911
  • 总线通信协议：IIC

LoRa

  • 芯片：SX1262（可选 LR1121 / CC1101）
  • 频率：433MHz ~ 920MHz

GPS

  • 芯片：MIA-M10Q
  • 特性：低功耗 GNSS，支持 4 星并发

AI 传感器

  • 芯片：BHI260AP
  • 特性：支持 AI 的 IMU

音频

  • 芯片：ES8311
  • 特性：24-bit，8kHz ~ 96kHz

RTC

  • 芯片：内置
  • 特性：支持电源开关

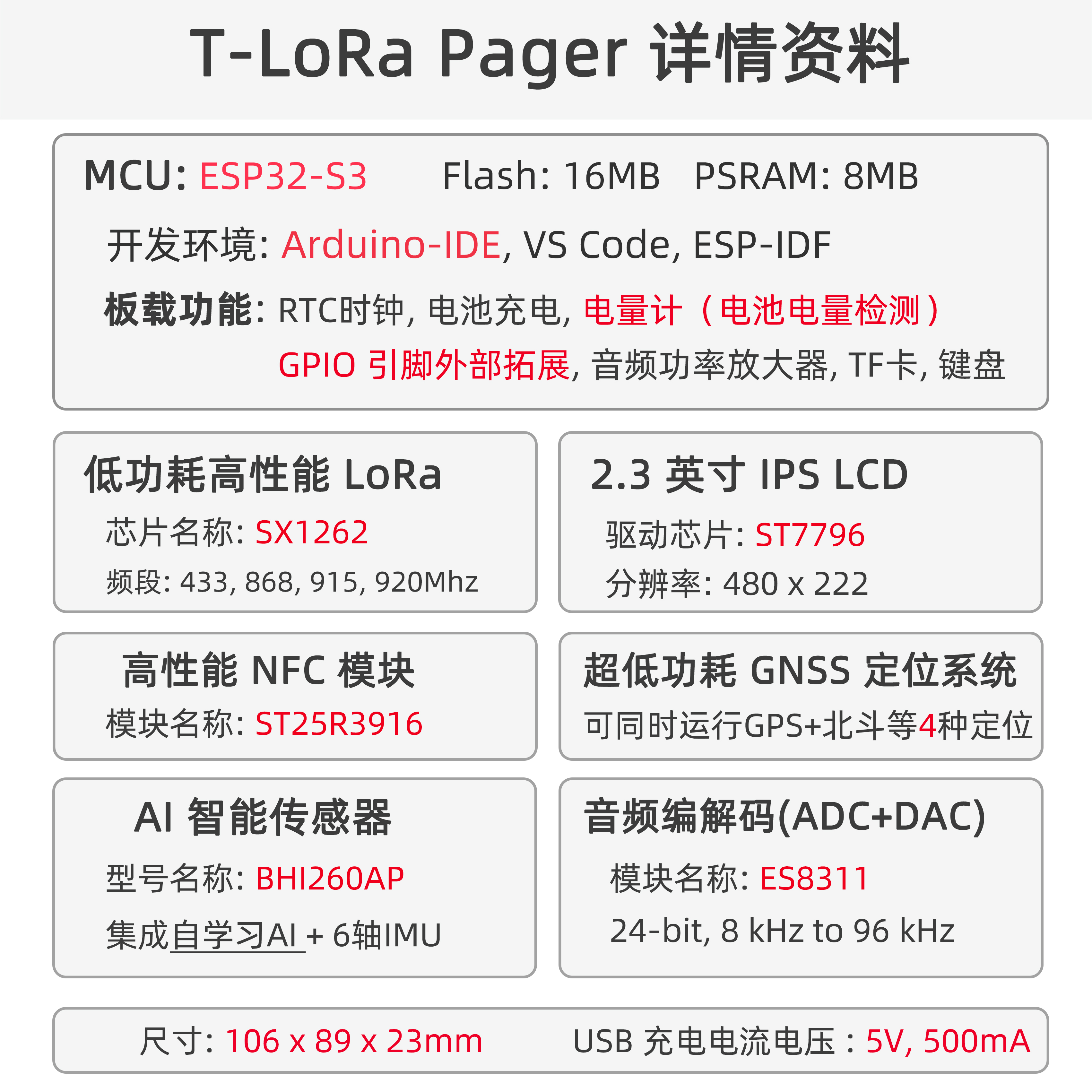

概述

summary
组件 描述
MCU ESP32-S3
FLASH 16MB
PSRAM 8MB
屏幕 2.33 英寸 ST7796 LCD
触摸 GT911 触摸电容屏
LoRa SX1262 (433-920MHz)
GPS MIA-M10Q
NFC ST25R3916 (SPI)
存储 TF 卡
AI 传感器 BHI260AP
音频解码器 ES8311
无线 2.4 GHz Wi-Fi & Bluetooth 5 (LE)
USB 1 × USB Port (TYPE-C接口)
IO 拓展 PCA9535PW (I2C)
输入 QWERT 键盘 + 旋转编码器
按键 1 x RESET 按键 + 1 x BOOT 按键
拓展接口 GPS 接口 + 2 x Knockout + 2.54mm 2*8 GPIO
孔位 1/4英寸固定螺丝接口 + 4 x M2 背孔
尺寸 106x89x23mm

快速开始

示例支持

Example PlatformIO/Arduino ESP-IDF Description
UI Demo ✓ 出厂 UI 演示程序
LoRa Example ✓ LoRa 通信示例
GPS Example ✓ GPS 定位示例
Keyboard Example ✓ 键盘输入示例
Audio Example ✓ 音频播放示例

PlatformIO

  1. 安装 Visual Studio Code。
  2. 在扩展中搜索并安装 "PlatformIO IDE"。
  3. 从 GitHub 下载 T-LoraPager 项目代码。
  4. 在 VS Code 中打开项目文件夹，编辑 platformio.ini 文件选择所需环境。
  5. 连接设备，编译并烧录程序。

Arduino

  1. 安装 Arduino IDE
  2. 安装 Arduino ESP32 V3.3.0-alpha1 或更高版本或最新版
  1. 下载 LilyGoLib 库
  2. 打开 Arduino IDE -> 项目 -> 加载库 -> 添加 .ZIP 库 -> 选择第 3 步下载的库压缩包
  3. 安装 LilyGoLib-ThirdParty
    • 将 LilyGoLib-ThirdParty 中的所有目录复制到 ArduinoIDE 的库目录中，如果没有 libraries 目录，请手动创建。
    • 请注意不是复制 LilyGoLib-ThirdParty 目录本身，而是复制该目录下的所有文件夹到 libraries 目录中
    • 如何查找计算机上的库文件位置，请参阅此处
      • Windows: C:\Users\{用户名}\Documents\Arduino
      • macOS: /Users/{用户名}/Documents/Arduino
      • Linux: /home/{用户名}/Arduino

请注意 LilyGoLib-ThirdParty 中的库不一定是最新版本。在确认硬件运行正常之前，请不要升级依赖库的版本。
ArduinoIDE 每次打开都会提示有新的库版本可升级。
请确认运行正常后再尝试更新到最新版本。如遇到问题，请回退到能正常运行的依赖库版本。

  1. 文件 -> 示例 -> LilyGOLib -> helloworld

  2. 工具 -> 开发板 -> esp32，请从下表中选择相应配置

    | Arduino IDE Setting | Value |
    | ------------------------------------ | --------------------------------- |
    | Board | LilyGo-T-LoRa-Pager |
    | Port | Your port |
    | USB CDC On Boot | Enabled |
    | CPU Frequency | 240MHZ(WiFi) |
    | Core Debug Level | None |
    | USB DFU On Boot | Disable |
    | Erase All Flash Before Sketch Upload | Disable |
    | Events Run On | Core 1 |
    | JTAG Adapter | Disable |
    | Arduino Runs On | Core 1 |
    | USB Firmware MSC On Boot | Disable |
    | Partition Scheme | 16M Flash(3M APP/9.9MB FATFS) |
    | Board Revision | Radio-SX1262 |
    | Upload Mode | UART0/Hardware CDC |
    | Upload Speed | 921600 |
    | USB Mode | CDC and JTAG |

  3. 开发板版本选项，请根据实际购买的射频类型选择。当前选项有：

    • Radio-SX1262(Sub 1G LoRa)
    • Radio-SX1280(2.4G LoRa)
    • Radio-CC1101(Sub 1G (G)MSK, 2(G)FSK, 4(G)FSK, ASK, OOK)
    • Radio-LR1121(Sub 1G + 2.4G LoRa)
    • Radio-SI4432(Sub 1G ISM)

  4. 选择 端口

  5. 点击 上传，等待编译和写入完成

  6. 如果无法上传程序或 USB 设备在计算机上不断弹出，请手动将设备进入下载模式。如何进入下载模式，请参阅此处

  • 如果串口没有消息输出，请检查 USB CDC ON Boot 是否设置为 Enabled。
  • 开发板版本根据实际射频模块型号变化。当前默认版本为 SX1262
  • 本库依赖于最新版 arduino-esp32，如果低于 V3.3.0-alpha1 版本会报错。

开发平台

  1. Platform IO
  2. Arduino IDE
  3. Micropython
  4. VS Code

引脚总览

Name GPIO NUM Free
Custom Pin GPIO9 (External 12-Pin socket) ✅️
Uart1 TX 43(External 12-Pin socket) ✅️
Uart1 RX 44(External 12-Pin socket) ✅️
SDA 3 ❌
SCL 2 ❌
SPI MOSI 34 ❌
SPI MISO 33 ❌
SPI SCK 35 ❌
SD CS 21 ❌
SD MOSI Share with SPI bus ❌
SD MISO Share with SPI bus ❌
SD SCK Share with SPI bus ❌
Keyboard(TCA8418) SDA Share with I2C bus ❌
Keyboard(TCA8418) SCL Share with I2C bus ❌
Keyboard(TCA8418) Interrupt 6 ❌
Keyboard Backlight 46 ❌
Rotary Encoder A 40 ❌
Rotary Encoder B 41 ❌
Rotary Encoder Center 7 ❌
RTC(PCF85063A) SDA Share with I2C bus ❌
RTC(PCF85063A) SCL Share with I2C bus ❌
RTC(PCF85063A) Interrupt 1 ❌
NFC(ST25R3916) CS 39 ❌
NFC(ST25R3916) Interrupt 5 ❌
NFC(ST25R3916) MOSI Share with SPI bus ❌
NFC(ST25R3916) MISO Share with SPI bus ❌
NFC(ST25R3916) SCK Share with SPI bus ❌
Sensor(BHI260) Interrupt 8 ❌
Sensor(BHI260) SDA Share with I2C bus ❌
Sensor(BHI260) SCL Share with I2C bus ❌
Audio Codec(ES8311) WS 18 ❌
Audio Codec(ES8311) SCK 11 ❌
Audio Codec(ES8311) MCLK 10 ❌
Audio Codec(ES8311) data out 45 ❌
Audio Codec(ES8311) data in 17 ❌
Audio Codec(ES8311) SDA Share with I2C bus ❌
Audio Codec(ES8311) SCL Share with I2C bus ❌
GNSS(MIA-M10Q) TX 12 ❌
GNSS(MIA-M10Q) RX 4 ❌
GNSS(MIA-M10Q) PPS 13 ❌
LoRa(SX1262 or SX1280) SCK Share with SPI bus ❌
LoRa(SX1262 or SX1280) MISO Share with SPI bus ❌
LoRa(SX1262 or SX1280) MOSI Share with SPI bus ❌
LoRa(SX1262 or SX1280) RESET 47 ❌
LoRa(SX1262 or SX1280) BUSY 48 ❌
LoRa(SX1262 or SX1280) CS 36 ❌
LoRa(SX1262 or SX1280) Interrupt 14 ❌
Display CS 38 ❌
Display MOSI Share with SPI bus ❌
Display MISO Share with SPI bus ❌
Display SCK Share with SPI bus ❌
Display DC 37 ❌
Display RESET Not Connected ❌
Display Backlight(16 Level) 42 ❌
Gauge(BQ27220) SDA Share with I2C bus ❌
Gauge(BQ27220) SCL Share with I2C bus ❌
Charger(BQ25896) SDA Share with I2C bus ❌
Charger(BQ25896) SCL Share with I2C bus ❌
Haptic Driver(DRV2605) SDA Share with I2C bus ❌
Haptic Driver(DRV2605) SCL Share with I2C bus ❌
Expand(XL9555) SDA Share with I2C bus ❌
Expand(XL9555) SCL Share with I2C bus ❌
Expand(XL9555) GPIO0 Haptic Driver Enable ❌
Expand(XL9555) GPIO1 Audio Power Amplifier Enable ❌
Expand(XL9555) GPIO2 Keyboard RESET ❌
Expand(XL9555) GPIO3 LoRa Power supply Enable ❌
Expand(XL9555) GPIO4 GNSS Power supply Enable ❌
Expand(XL9555) GPIO5 NFC Power supply Enable ❌
Expand(XL9555) GPIO6 Display RESET (No connect) ❌
Expand(XL9555) GPIO7 GNSS RESET ❌
Expand(XL9555) GPIO10 Keyboard Power supply Enable ❌
Expand(XL9555) GPIO11 External 12-Pin socket ✅️
Expand(XL9555) GPIO12 SD Insert Detect ❌
Expand(XL9555) GPIO14 SD Power supply Enable ❌

相关测试

功耗测试

Mode Wake-Up Mode Current
DeepSleep BootButton 530uA
DeepSleep Timer 530uA
LightSleep BootButton ~2.26mA
Power OFF PowerButton 26uA

常见问题

  • Q. 如何选择不同版本的 T-LoraPager？
    A. 根据应用需求选择 LoRa 模块：SX1262 适用于长距离通信，LR1121 支持多频段，CC1101 适用于低成本 Sub-1GHz 应用。

  • Q. 设备无法烧录程序怎么办？
    A. 确保 USB CDC On Boot 已启用，并按住 BOOT 按键再点击 RESET 进入下载模式。

  • Q. GPS 定位慢或无信号？
    A. 确保在户外开阔地区使用，并检查天线连接是否良好。
