LILYGO T-Knob

简介

LILYGO T-Knob 是一款基于 ESP32-C6-MINI-1U 无线模块的智能旋钮控制器，集成了 BLDC（无刷直流电机）和 MT6701 霍尔传感器，提供高精度旋钮交互体验。该产品通过 TMC6300 电机驱动芯片实现扭矩控制与反馈，支持 USB Type-C 接口供电及通信，可广泛应用于智能家居（如音量调节、灯光控制）、工业设备人机界面等场景。其硬件设计包含多路 GPIO 引脚（如 UH_PIN、VL_PIN 等）和 FLASH 存储（4MB），兼具无线连接能力与本地数据处理功能，适合开发高响应、低功耗的触觉交互解决方案。

外观及功能介绍

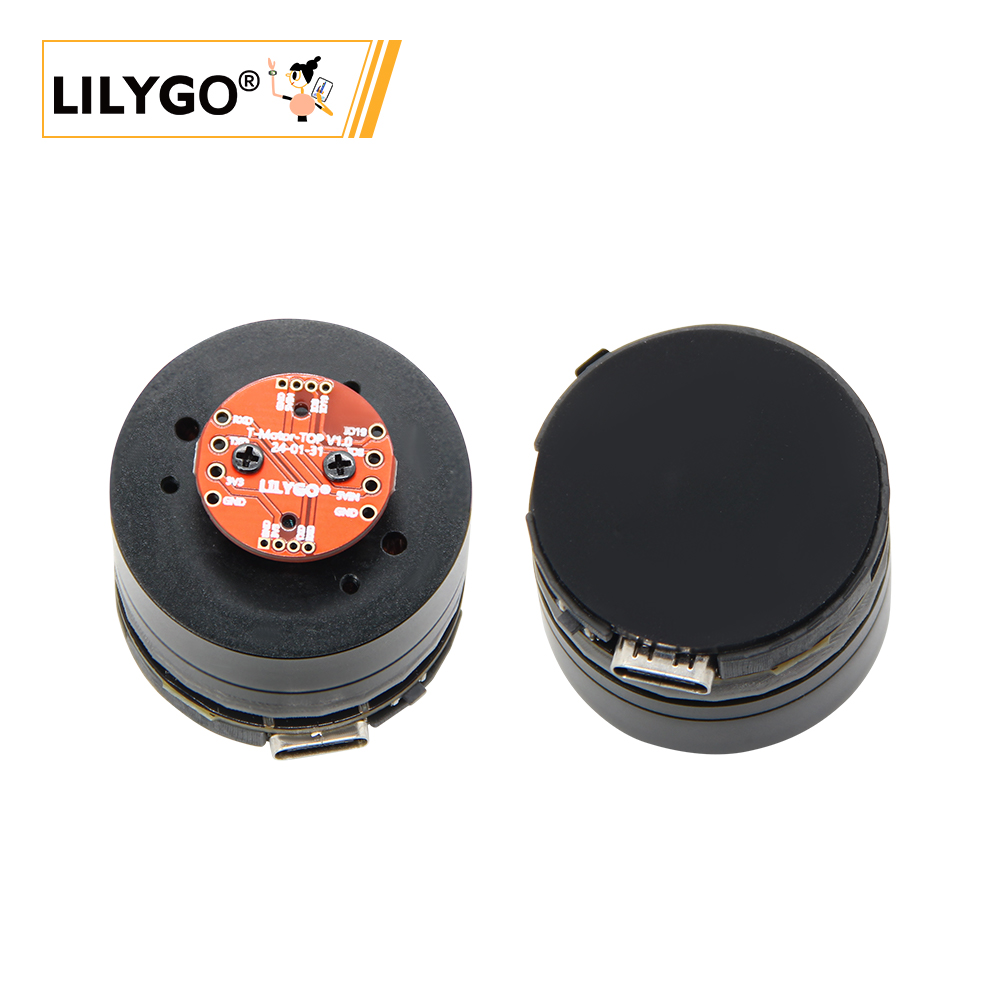

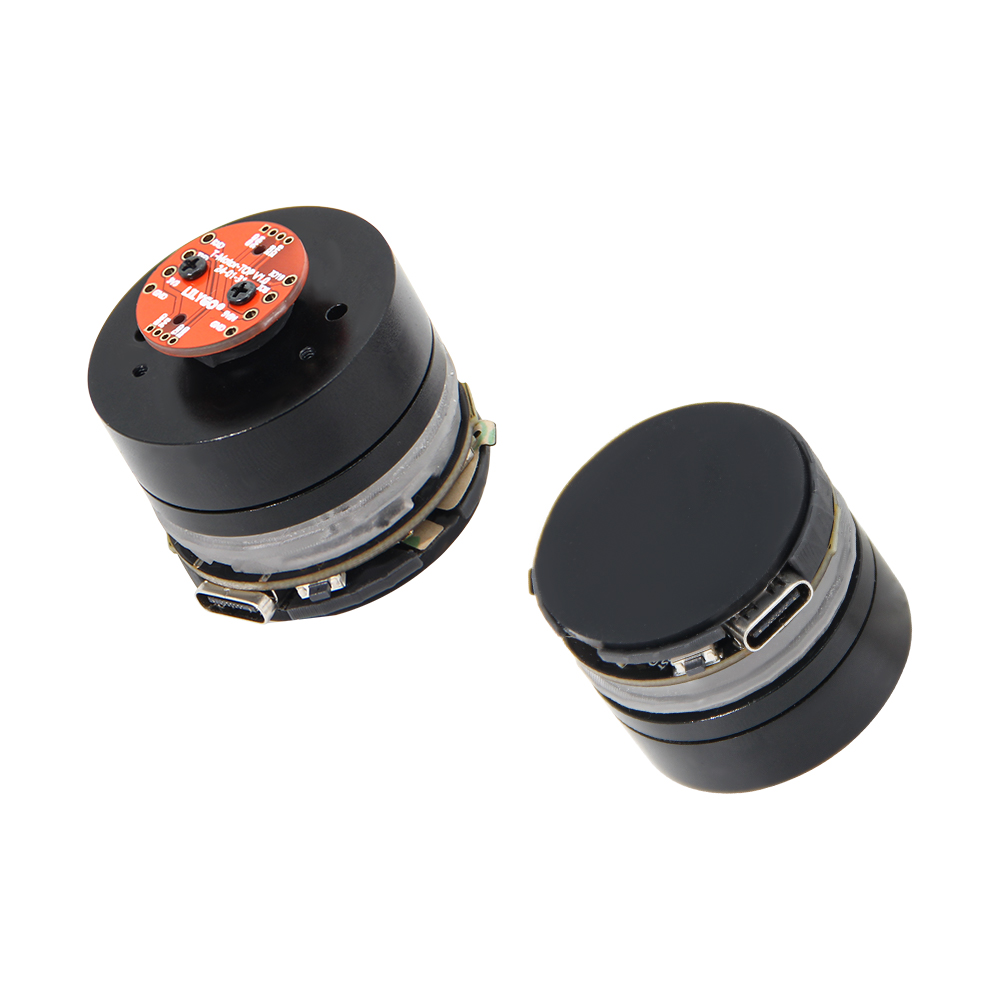

外观

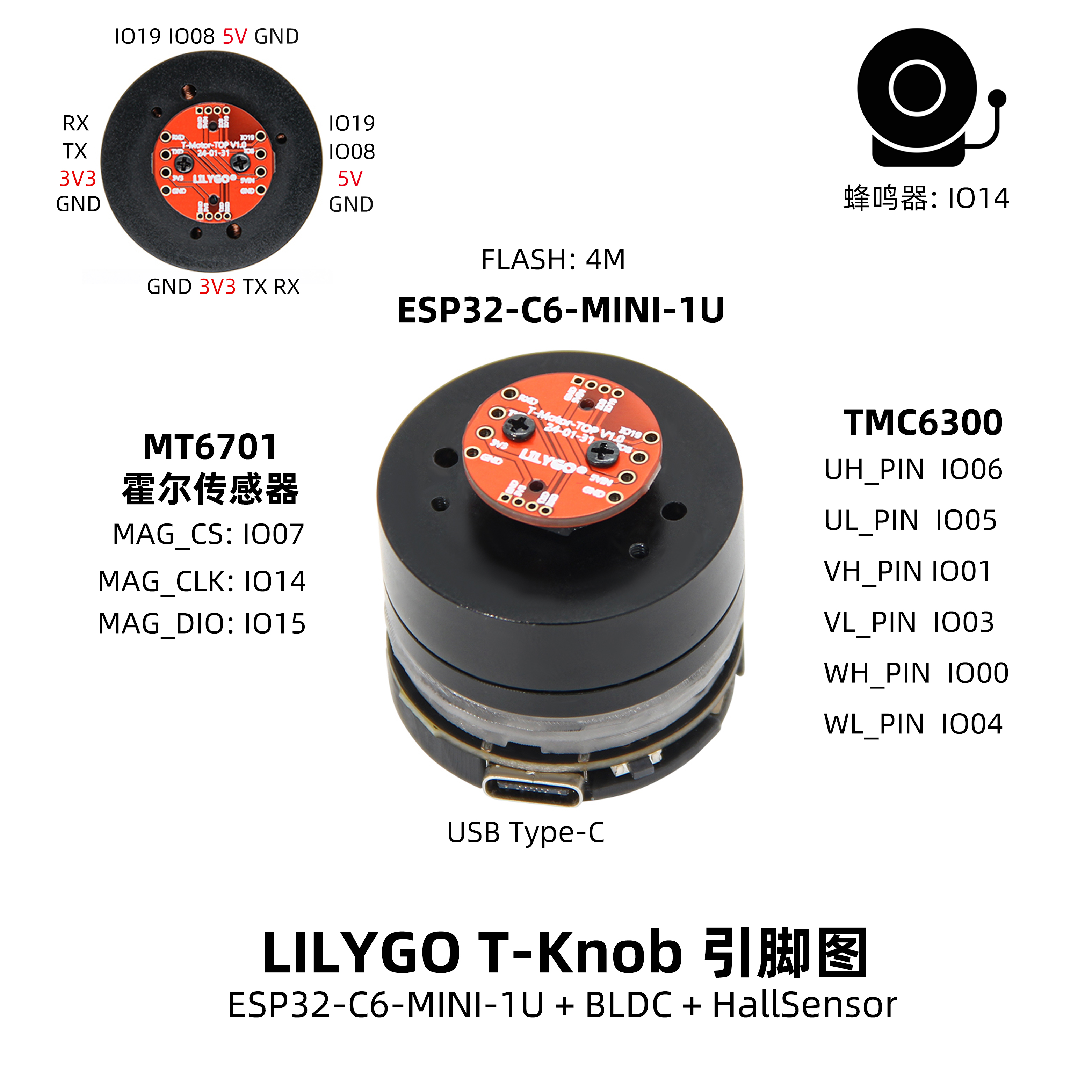

引脚图

模块资料以及参数

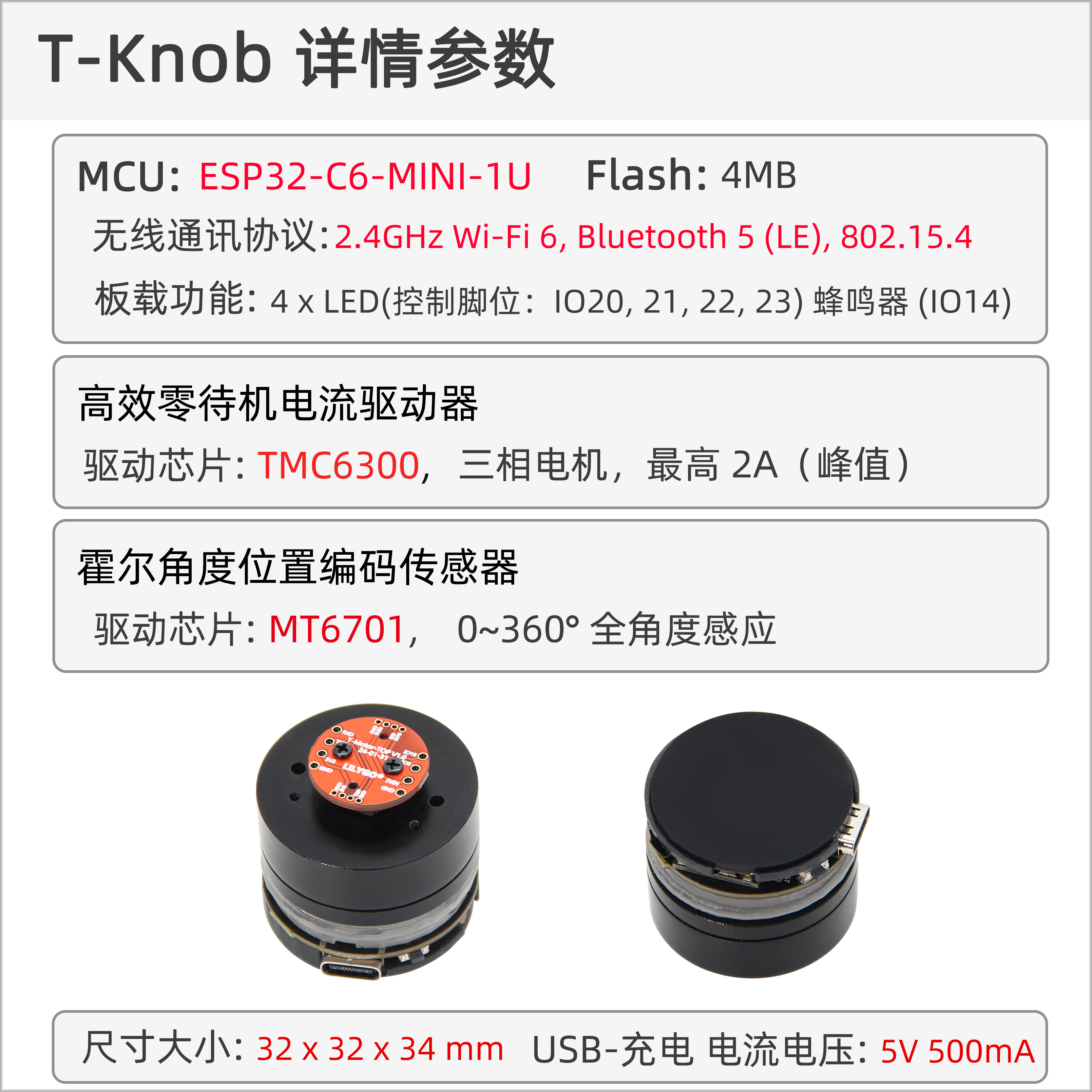

开发板参数

相关资料

Github：T-Knob

• TMC6300
• MT6701

原理图

T-Knob

软件开发

Arduino 设置参数

开发平台

1. VS Code
2. Arduino IDE
3. ESP-IDF

产品技术支持
