LILYGO T-Display S3 Pro

  • ESP32-S3
  • AMOLED
  • TFT_eSPI
  • USB OTG
  • IPS
  • Capacitive Touch

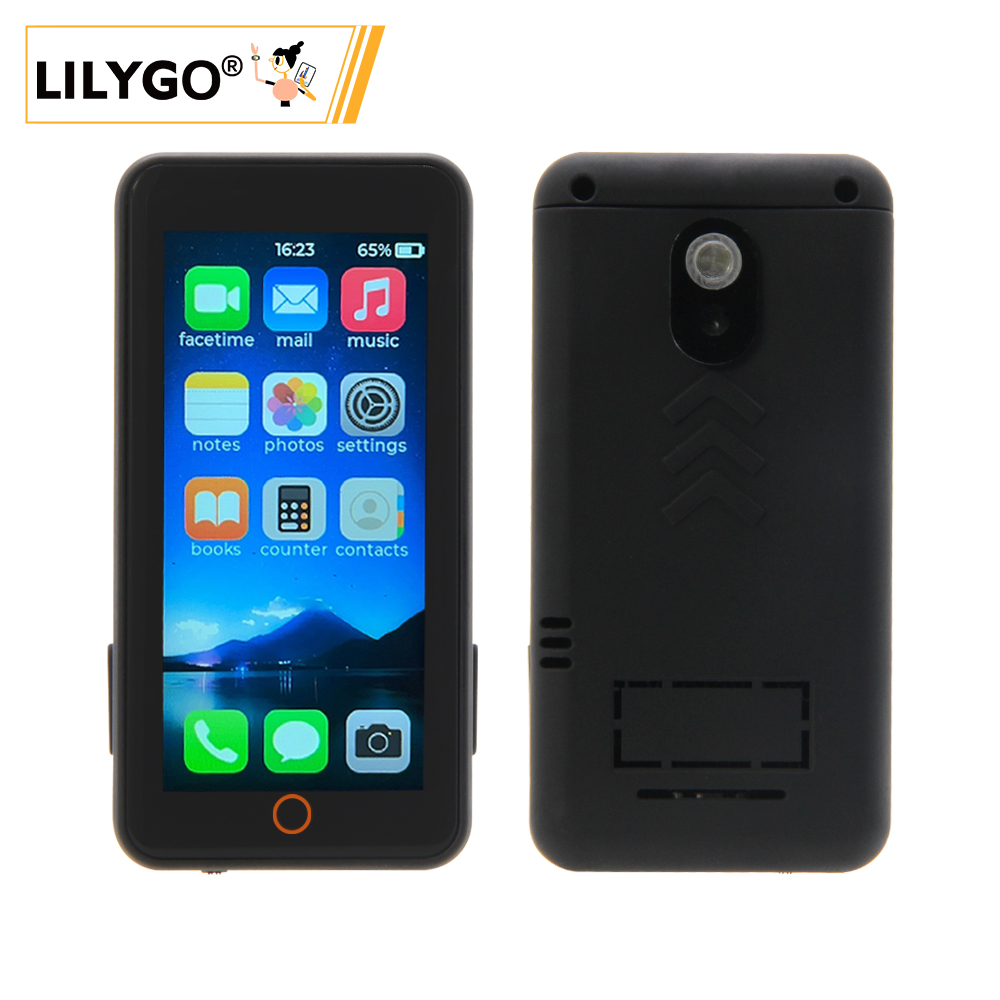

T-Display S3 Pro 主图

🚀 产品概述

T-Display S3 Pro 是一款基于 ESP32-S3 的高性能开发板，配备 2.2 英寸 222×480 全彩 IPS 显示屏，支持电容触摸、摄像头扩展、USB OTG 及多种外设。内置 SY6970 电源管理芯片，支持锂电池充电和电源路径管理。板载 TF 卡槽、环境光传感器、姿态传感器等，适用于智能家居、便携设备、多媒体应用等场景。最新 V1.1 版本采用恒流背光驱动，提升显示稳定性。

核心特性

  • ✅ 高性能主控：ESP32-S3R8 双核 LX7 处理器，16MB Flash + 8MB OPI PSRAM
  • ✅ 高亮 IPS 屏：2.2 英寸 222×480 分辨率，全视角显示
  • ✅ 电容触摸：CST816S 触摸芯片，支持手势识别
  • ✅ 丰富外设：摄像头接口、TF 卡槽、环境光传感器、姿态传感器（MPU9250/MPU6050）
  • ✅ 电源管理：SY6970 支持 1.5A 充电电流，带电源路径管理和 OTG 输出
  • ✅ 扩展接口：2×13 双排排针、STEMMA QT / QWIIC I2C 接口
  • ✅ 无线连接：2.4GHz Wi-Fi & Bluetooth 5 (LE)

📊 硬件规格

项目 参数
MCU ESP32-S3R8 (双核 LX7, 240MHz)
Flash 16MB
PSRAM 8MB (OPI PSRAM)
显示屏 2.2 英寸 IPS，分辨率 222×480，驱动 ST7789V2
触摸 电容触摸 CST816S (I2C 地址 0x15)
电源管理 SY6970 (支持 1.5A 充电，电源路径管理，OTG 输出)
传感器 LTR553 环境光/接近传感器 (I2C 地址 0x23)
姿态传感器 可选 MPU9250 / MPU6050
存储扩展 TF 卡槽 (SPI)
无线 2.4GHz Wi-Fi 802.11 b/g/n + Bluetooth 5 (LE)
USB 1 × USB-C (支持 OTG)
扩展接口 2×13 双排排针，摄像头接口 (DVP)，STEMMA QT / QWIIC (I2C)
按键 RESET + BOOT
定位孔 4 × 2mm
尺寸 56.5 × 56.5 × 9.6 mm

🔄 版本迭代

版本 发布日期 更新说明
T-Display-S3-Pro V1.0 2023-08-01 初始版本，PWM 背光
T-Display-S3-Pro V1.1 2023-11-01 升级为恒流背光驱动，USB-C 接口标记 V1.1

🧩 模块详解

1. 主控 (MCU)

2. 显示屏

  • 尺寸：2.2 英寸
  • 分辨率：222×480
  • 类型：IPS
  • 驱动：ST7789V2（兼容）
  • 通信接口：SPI
  • 兼容库：TFT_eSPI、Arduino_GFX

3. 触摸

  • 类型：电容触摸
  • 芯片：CST816S
  • 接口：I2C (地址 0x15)

4. 电源管理

  • 芯片：SY6970
  • 充电电流：最大 1.5A
  • 电池类型：单节锂电池 (3.7V~4.2V)
  • 特色功能：电源路径管理、OTG 输出、物理开关切断电池

5. 传感器

  • 环境光/接近：LTR553 (I2C 地址 0x23)
  • 姿态：MPU9250 / MPU6050 (部分版本可选)

6. 扩展接口

  • 摄像头：DVP 接口 (支持 OV2640/OV5640)
  • TF 卡：SPI 接口
  • USB-C：支持 OTG (5V 500mA 输出)
  • GPIO：2×13 双排排针
  • I2C：STEMMA QT / QWIIC 接口

🔌 引脚图

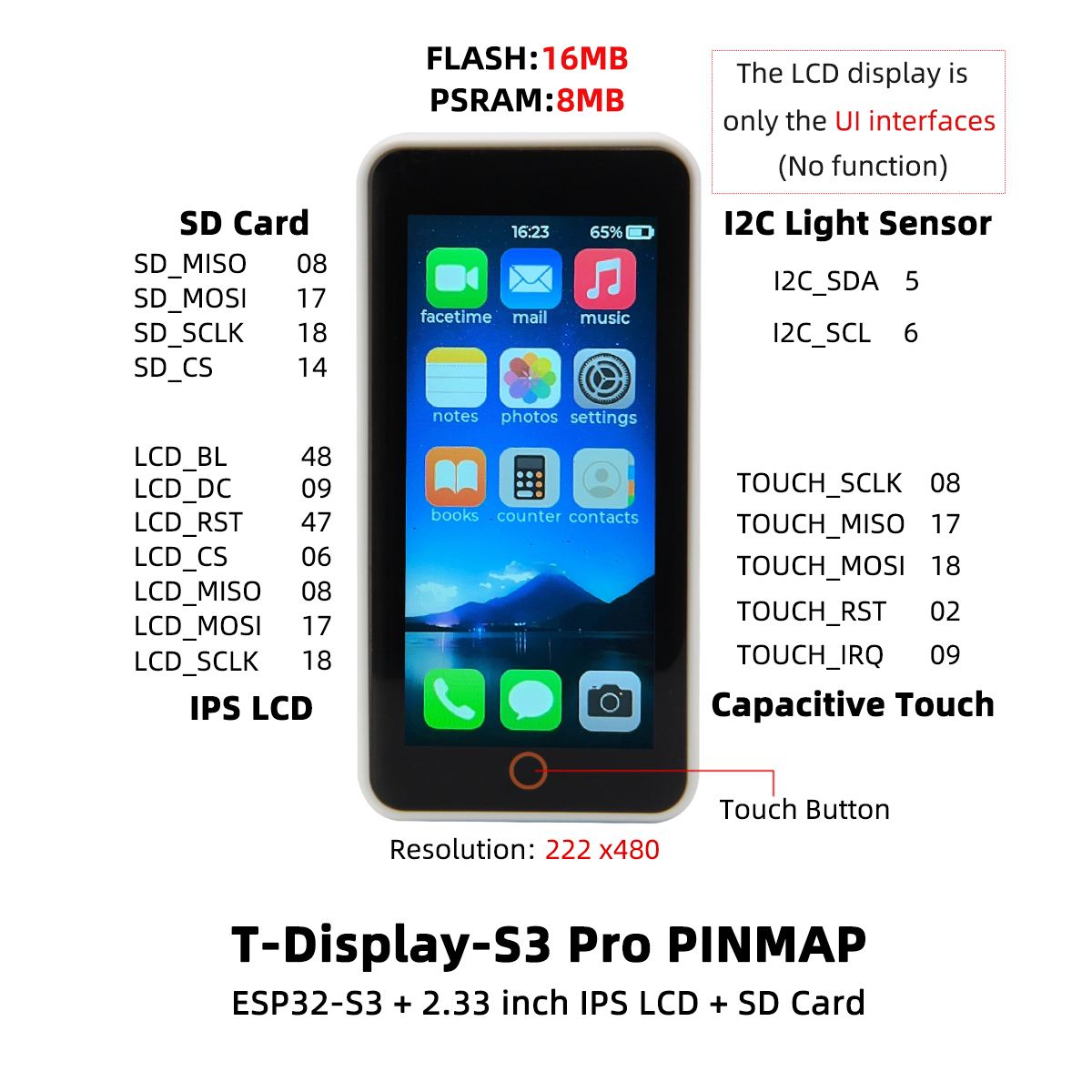

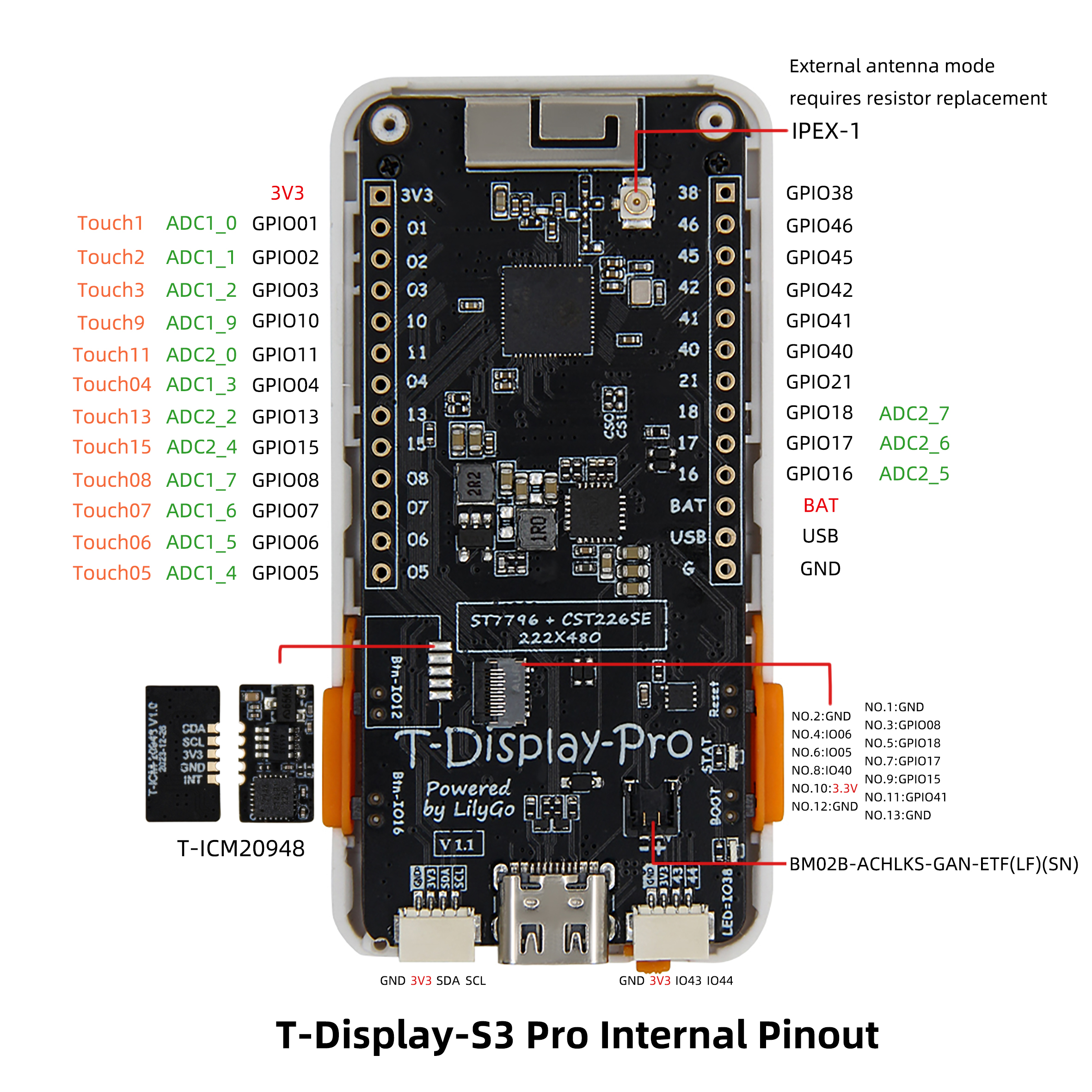

正面引脚图 背面引脚图

🚀 快速开始

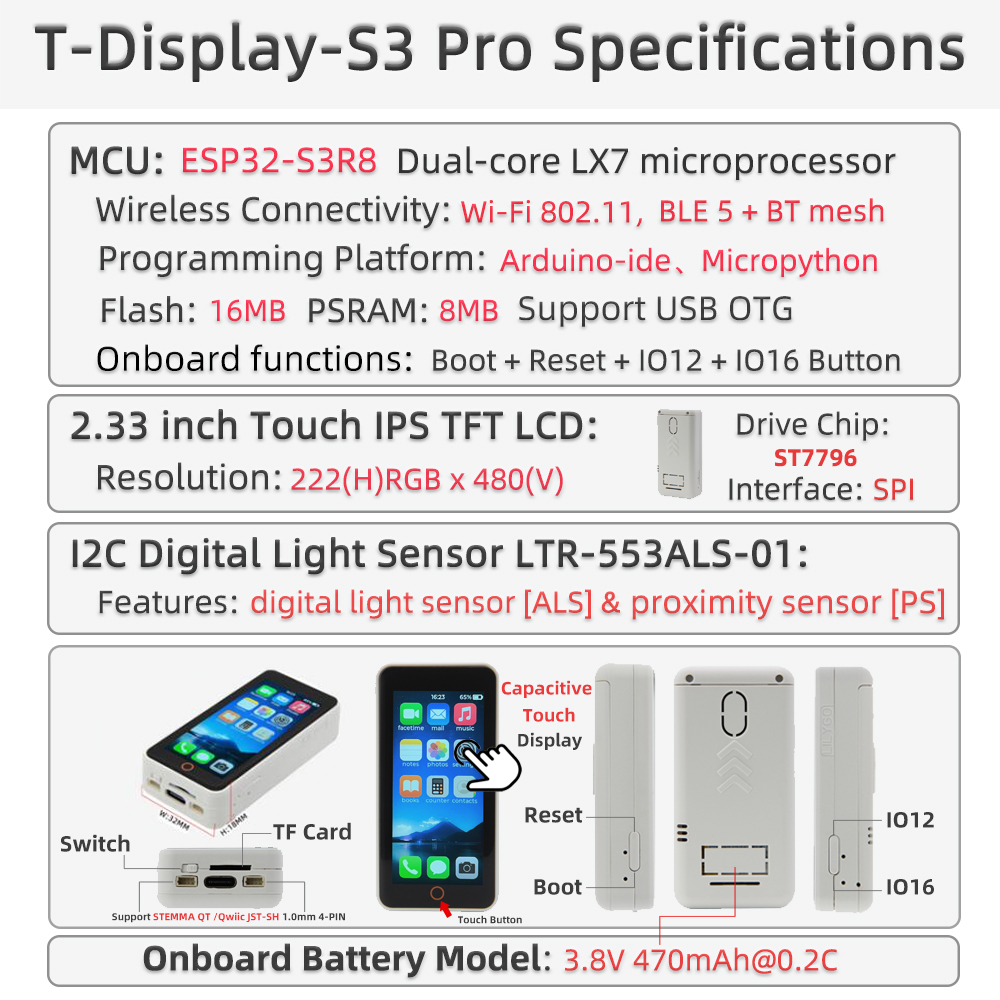

alt text

开发环境支持

示例程序

示例 PlatformIO Arduino 说明
Factory ✓ ✓ 出厂综合测试
TFT_eSPI_Simple ✓ ✓ TFT_eSPI 绘图基础
AdjustBacklight ✓ ✓ 背光调节（区分 V1.0/V1.1）
PMU_Example ✓ ✓ 电源管理配置与电池信息
USB_HID_Example ✓ ✓ USB HID 和 OTG 功能
CameraShield ✓ ✓ 摄像头扩展板使用
Cellphone ✓ ✓ 拍照及相册（需 TF 卡）

更多示例请访问 GitHub 仓库。

PlatformIO 使用步骤

  1. 安装 Visual Studio Code 并打开。
  2. 在扩展中搜索 “PlatformIO IDE” 并安装。
  3. 克隆项目：git clone https://github.com/Xinyuan-LilyGO/T-Display-S3-Pro.git
  4. 用 VS Code 打开项目文件夹。
  5. 打开 platformio.ini，在 [platformio] 下取消注释所需环境（如 default_envs = t-display-s3-pro）。
  6. 点击左下角 √ 编译，→ 上传，🔌 打开串口监视器。

Arduino IDE 使用步骤

  1. 安装 Arduino IDE。
  2. 添加 ESP32 开发板支持：
    “文件” → “首选项” → “附加开发板管理器网址” 添加
    https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
    然后在 “工具” → “开发板” → “开发板管理器” 中搜索并安装 ESP32。
  3. 将项目 lib 文件夹下的所有库复制到 Arduino 库目录（如 C:\Users\YourName\Documents\Arduino\libraries）。
  4. 打开示例文件（如 examples/TFT_eSPI_Simple/TFT_eSPI_Simple.ino）。
  5. 在 “工具” 菜单中选择如下配置：
设置项 推荐值
Board ESP32S3 Dev Module
Upload Speed 921600
USB CDC On Boot Enabled
USB DFU On Boot Disabled
CPU Frequency 240MHz (WiFi)
Flash Mode QIO 80MHz
Flash Size 16MB (128Mb)
Partition Scheme 16M Flash (3MB APP/9.9MB FATFS)
PSRAM OPI PSRAM
  1. 选择正确的端口，点击上传。

📊 性能测试（参考）

测试项 结果 备注
背光功耗（最大） ≈120mA V1.1 恒流驱动
充电电流 1.5A SY6970 最大
触摸响应 正常 支持手势
摄像头兼容性 OV2640/OV5640 需扩展板
USB OTG 供电 5V 500mA 需 PMU 启用

❓ 常见问题

Q1. 看了以上教程我还是不会搭建编程环境怎么办？
A. 可参考 LilyGo-Document 文档说明。

Q2. 为什么我的板子一直烧录失败？
A. 按住 BOOT 键，再按一下 RST 键，然后点击烧录，即可进入下载模式。

Q3. 如何区分 V1.0 和 V1.1 版本？
A. 查看 USB-C 接口旁边是否标注 “V1.1”；若无则为 V1.0。V1.1 使用恒流背光，调节方式不同，请使用对应示例。

Q4. 未连接电池时，上电后设备反复重启或指示灯闪烁？
A. 未接电池时需要关闭充电功能，否则会导致供电不稳定。可在初始化 PMU 时调用 PMU.disableCharge() 或参考 PMU_Example。

Q5. 使用 OTG 外设时无法识别？
A. 需在代码中启用 OTG 输出功能，同时注意此时 USB 输入不会对电池充电。

Q6. 屏幕不亮或背光异常？
A. 检查背光驱动方式是否与版本匹配（V1.0 用 PWM，V1.1 用恒流），并确保 PMU 正常供电。
