描述

LILYGO T-Embed CC1101 是一款基于 ESP32-S3 双核 LX7 处理器的高集成物联网开发板，专为多协议通信与智能硬件开发设计。板载 CC1101 Sub-GHz 模块、LoRa、PN532 NFC、红外遥控、Wi-Fi 6 与蓝牙 5.0，支持远程传感、智能家居控制与工业监控等复杂场景。配备 1.9 英寸 TFT 屏幕、旋转编码器、8 个可编程 RGB LED、麦克风与扬声器模块，并支持 TF 卡扩展存储，为开发者提供开箱即用、多场景适配的高效硬件平台。

预览

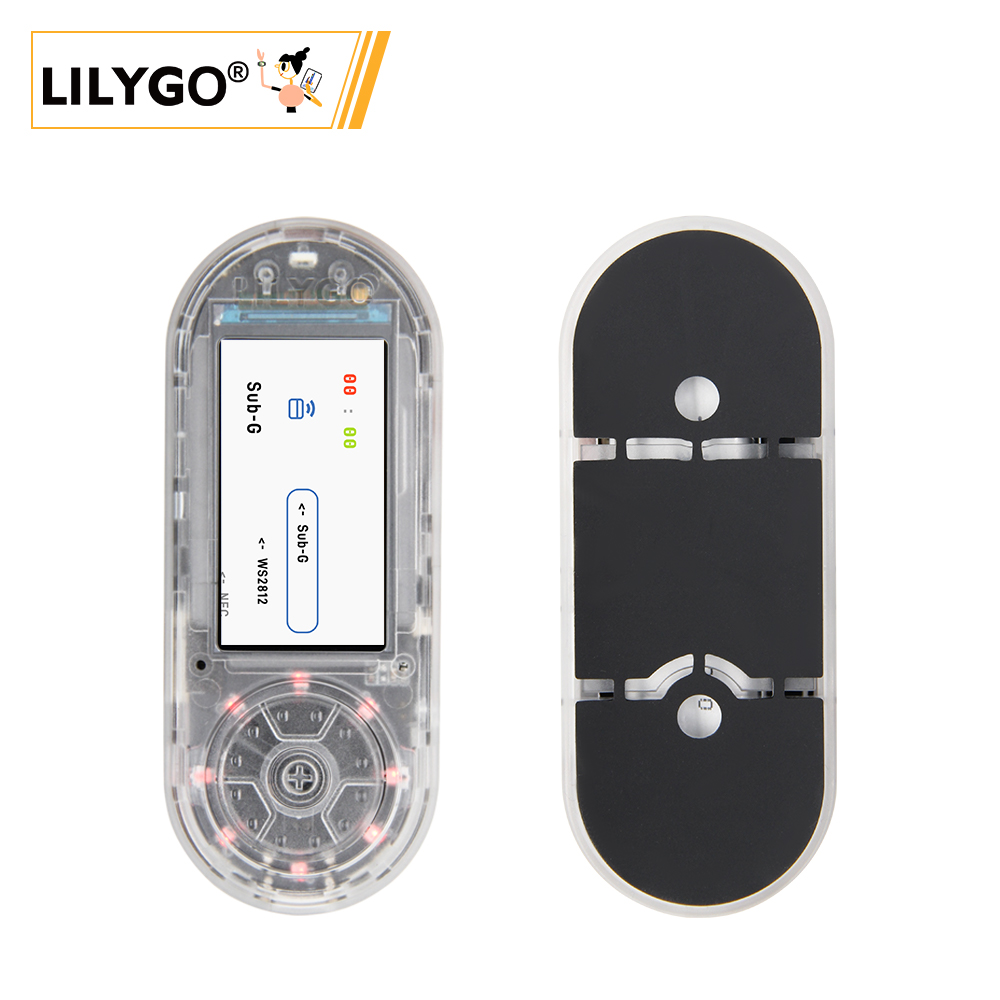

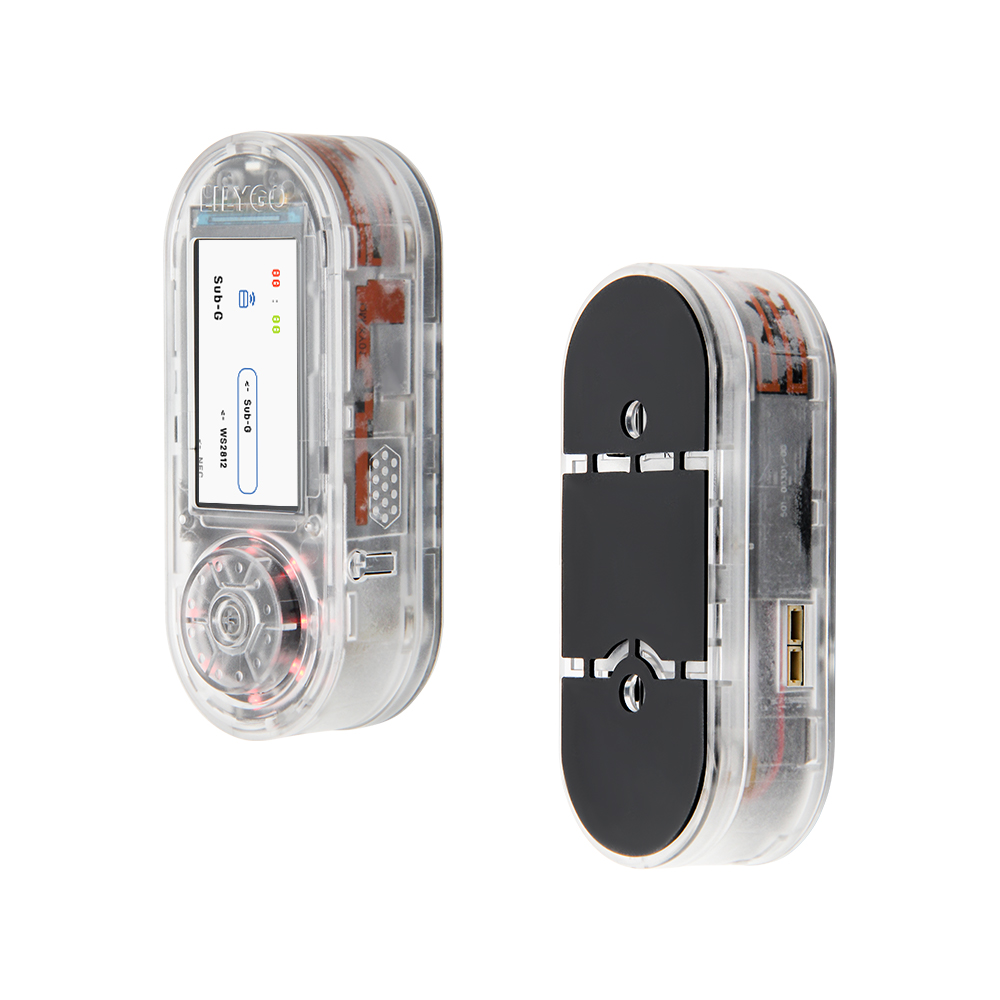

实物图

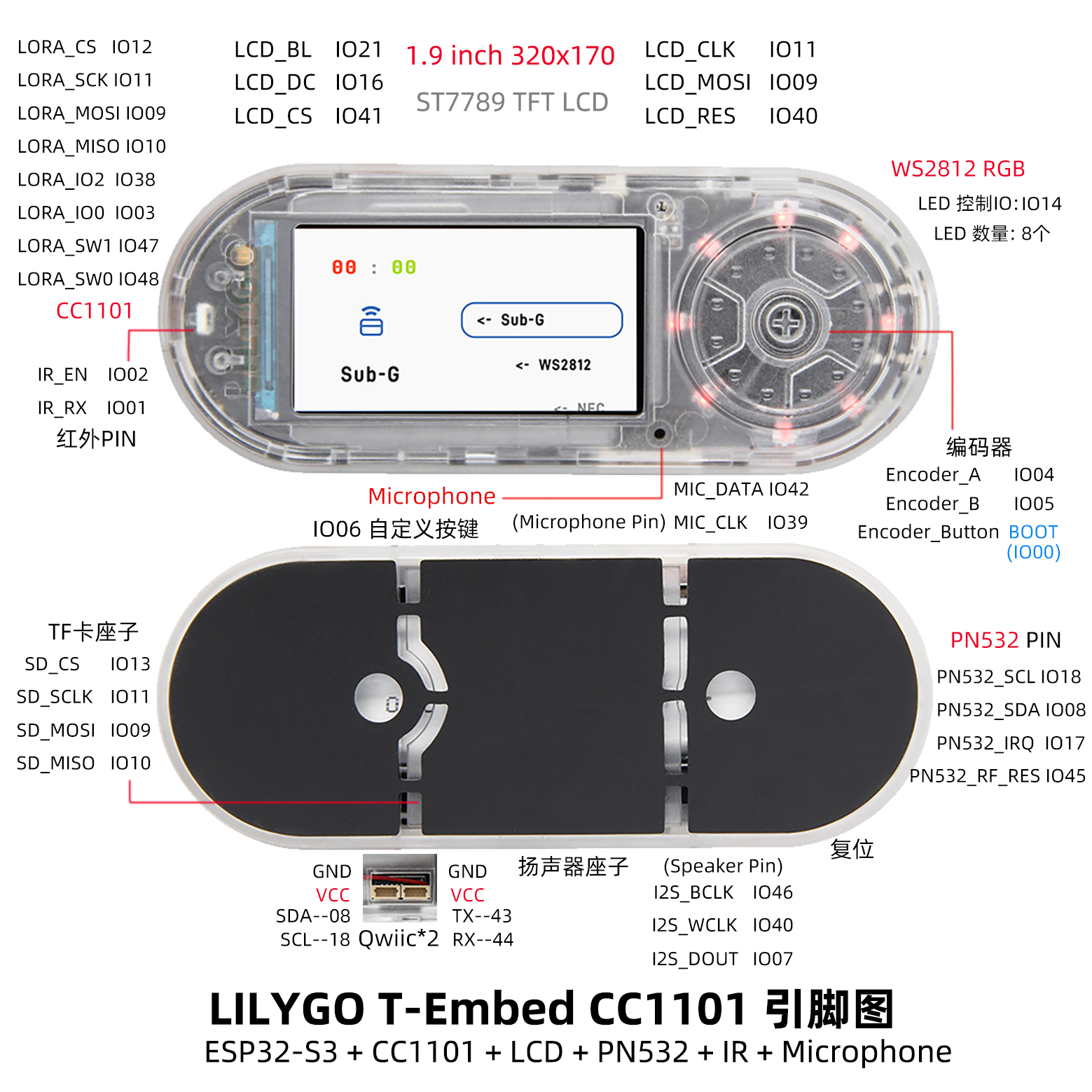

引脚图

模块

MCU

• 芯片：ESP32-S3FN16R8
• PSRAM：8MB (Octal SPI)
• FLASH：16MB
• 无线：2.4 GHz Wi-Fi & Bluetooth 5 (LE)

屏幕

• 尺寸：1.9英寸IPS TFT屏幕
• 分辨率：320×170px
• 屏幕类型：IPS
• 驱动芯片：ST7789V
• 兼容库：TFT_eSPI, LVGL
• 总线通信协议：SPI

通信模块

• Sub-GHz：CC1101
• NFC：PN532
• GPS：MIA-M10Q（可选）

音频系统

• 音频芯片：ES7210
• 功能：麦克风输入与扬声器输出

电源管理

• 充电芯片：BQ25896
• 电量监测：BQ27220
• 电池：3.7V 1300mAh 锂聚合物电池

概述

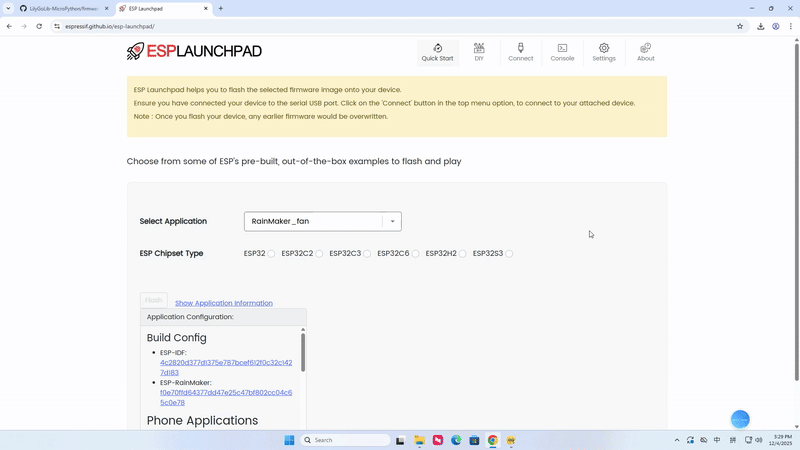

快速开始

示例支持

- ✅ bq25896_test : 电池管理测试，在串口中打印电池状态。
- ✅ cc1101_recv_irq ：无线接收测试，在串口中显示接收到的消息。
- ✅ cc1101_send_irq ：无线发送测试，在串口中显示发送的消息。
- ✅ display_test ：屏幕显示测试；
- ✅ encode_test ：编码器测试。
- ✅ infrared_recv_test: 红外接收
- ✅ infrared_send_test: 红外发送
- ✅ lvgl_test ：lvgl benchmark 和压力测试；
- ✅ pn532_test ：NFC测试，在串口中显示 IC 卡的信息。
- ✅ tf_card_test ：SD 卡测试，在串口中显示读取到的的文件名。
- ✅ record_test : 录制 15 秒钟的音频，并保存到 SD 卡中。
- ✅ voice_test : 扬声器测试，从SD卡读取音频。
- ✅ ws2812_test ：LED 灯测试；

PlatformIO

1. 安装VisualStudioCode，根据你的系统类型选择安装。
2. 打开VisualStudioCode软件侧边栏的"扩展"（或者使用Ctrl+Shift+X打开扩展），搜索"PlatformIO IDE"扩展并下载。
3. 在安装扩展的期间，你可以前往GitHub下载程序，你可以通过点击带绿色字样的"<> Code"下载主分支程序，也通过侧边栏下载"Releases"版本程序。
4. 扩展安装完成后，打开侧边栏的资源管理器（或者使用Ctrl+Shift+E打开），点击"打开文件夹"，找到刚刚你下载的项目代码（整个文件夹），点击"添加"，此时项目文件就添加到你的工作区了。
5. 打开项目文件中的"platformio.ini"（添加文件夹成功后PlatformIO会自动打开对应文件夹的"platformio.ini"）,在"[platformio]"目录下取消注释选择你需要烧录的示例程序（以"default_envs = xxx"为标头），然后点击左下角的"√"进行编译，如果编译无误，将单片机连接电脑，点击左下角"→"即可进行烧录。

Arduino

1. 安装Arduino，根据你的系统类型选择安装。
2. 打开项目文件夹的"example"目录，选择示例项目文件夹，打开以".ino"结尾的文件即可打开Arduino IDE项目工作区。
3. 打开右上角"工具"菜单栏->选择"开发板"->"开发板管理器"，找到或者搜索"esp32"，下载作者名为"Espressif Systems"的开发板文件。接着返回"开发板"菜单栏，选择"ESP32 Arduino"开发板下的开发板类型，选择的开发板类型由"platformio.ini"文件中以[env]目录下的"board = xxx"标头为准，如果没有对应的开发板，则需要自己手动添加项目文件夹下"board"目录下的开发板。
4. 打开菜单栏"文件"->"首选项"，找到"项目文件夹位置"这一栏，将项目目录下的"libraries"文件夹里的所有库文件连带文件夹复制粘贴到这个目录下的"libraries"里边。
5. 在"工具"菜单中选择正确的设置，如下表所示。

ESP32-S3

6. 选择正确的端口。
7. 点击右上角"√"进行编译，如果编译无误，将单片机连接电脑，点击右上角"→"即可进行烧录。

开发平台

1. Micropython
2. Arduino IDE
3. Platform IO

引脚总览

#define BOARD_USER_KEY 6
#define BOARD_PWR_EN   15

// WS2812
#define WS2812_NUM_LEDS 8
#define WS2812_DATA_PIN 14

// IR
#define BOARD_IR_EN 2
#define BOARD_IR_RX 1

// MIC
#define BOARD_MIC_DATA 42
#define BOARD_MIC_CLK  39

// VOICE
#define BOARD_VOICE_BCLK  46
#define BOARD_VOICE_LRCLK 40
#define BOARD_VOICE_DIN   7

// --------- DISPLAY ---------
// About LCD definition in the file: lib/TFT_eSPI/User_Setups/Setup214_LilyGo_T_Embed_PN532.h
#define DISPLAY_WIDTH  170
#define DISPLAY_HEIGHT 320

#define DISPLAY_BL   21
#define DISPLAY_CS   41
#define DISPLAY_MISO -1
#define DISPLAY_MOSI  9
#define DISPLAY_SCLK 11
#define DISPLAY_DC   16
#define DISPLAY_RST  40

// --------- ENCODER ---------
#define ENCODER_INA 4
#define ENCODER_INB 5
#define ENCODER_KEY 0

// --------- IIC ---------
#define BOARD_I2C_SDA  8
#define BOARD_I2C_SCL  18

// IIC addr
#define BOARD_I2C_ADDR_1 0x24  // PN532
#define BOARD_I2C_ADDR_2 0x55  // BQ27220
#define BOARD_I2C_ADDR_3 0x6b  // BQ25896

// NFC
#define BOARD_PN532_SCL     BOARD_I2C_SCL
#define BOARD_PN532_SDA     BOARD_I2C_SDA
#define BOARD_PN532_RF_REST 45
#define BOARD_PN532_IRQ     17

// --------- SPI ---------
#define BOARD_SPI_SCK  11
#define BOARD_SPI_MOSI 9
#define BOARD_SPI_MISO 10

// TF card
#define BOARD_SD_CS   13
#define BOARD_SD_SCK  BOARD_SPI_SCK
#define BOARD_SD_MOSI BOARD_SPI_MOSI
#define BOARD_SD_MISO BOARD_SPI_MISO

// LORA
#define BOARD_LORA_CS   12
#define BOARD_LORA_SCK  BOARD_SPI_SCK
#define BOARD_LORA_MOSI BOARD_SPI_MOSI
#define BOARD_LORA_MISO BOARD_SPI_MISO
#define BOARD_LORA_IO2  38
#define BOARD_LORA_IO0  3
#define BOARD_LORA_SW1  47
#define BOARD_LORA_SW0  48

相关测试

常见问题

• Q. 看了以上教程我还是不会搭建编程环境怎么办？
  A. 如果看了以上教程还不懂如何搭建环境的可以参考LilyGo-Document文档说明来搭建。

• Q. 不能检测到SD卡？
  A. 我们用SanDisk成功测试了不超过32GB的SD；但其他一些卡片没有，原因尚不清楚，因此，在未检测到SD卡的情况下，建议更换不大于32G的 SanDisk 卡；


• Q. 为什么我的板子一直烧录失败呢？
  A. 请按住"BOOT"按键同时按"RST"按键，然后释放"RST"按键，进入下载模式后重新下载程序。

• Q. CC1101模块的通信距离是多少？
  A. CC1101的通信距离受多种因素影响，包括天线设计、环境干扰、数据速率等，在理想条件下可达数百米。
