TranslateLILYGO T-Embed SI4732
简介
LILYGO T-Embed SI4732 这是基于基础款T-Embed 增加SI4732扩展模块的版本，SI4732一款高性能数字调谐收音机芯片，专为 AM/FM/SW/LW 等广播频段接收设计。它集成了数字信号处理（DSP）技术，具备高灵敏度、低功耗和高度集成化特性，适用于多种收音机及音频设备。T-Embed是一款圆角矩形外观设计，集成 灯环编码器和1.9寸 IPS TFT，同时带有Mesh MIC和扬声器，内部TF卡槽和电源管理电路，支持3.7V 锂电池供电，扩展接口有GROVE和2.54间距GPIO扩展口。
外观及功能介绍

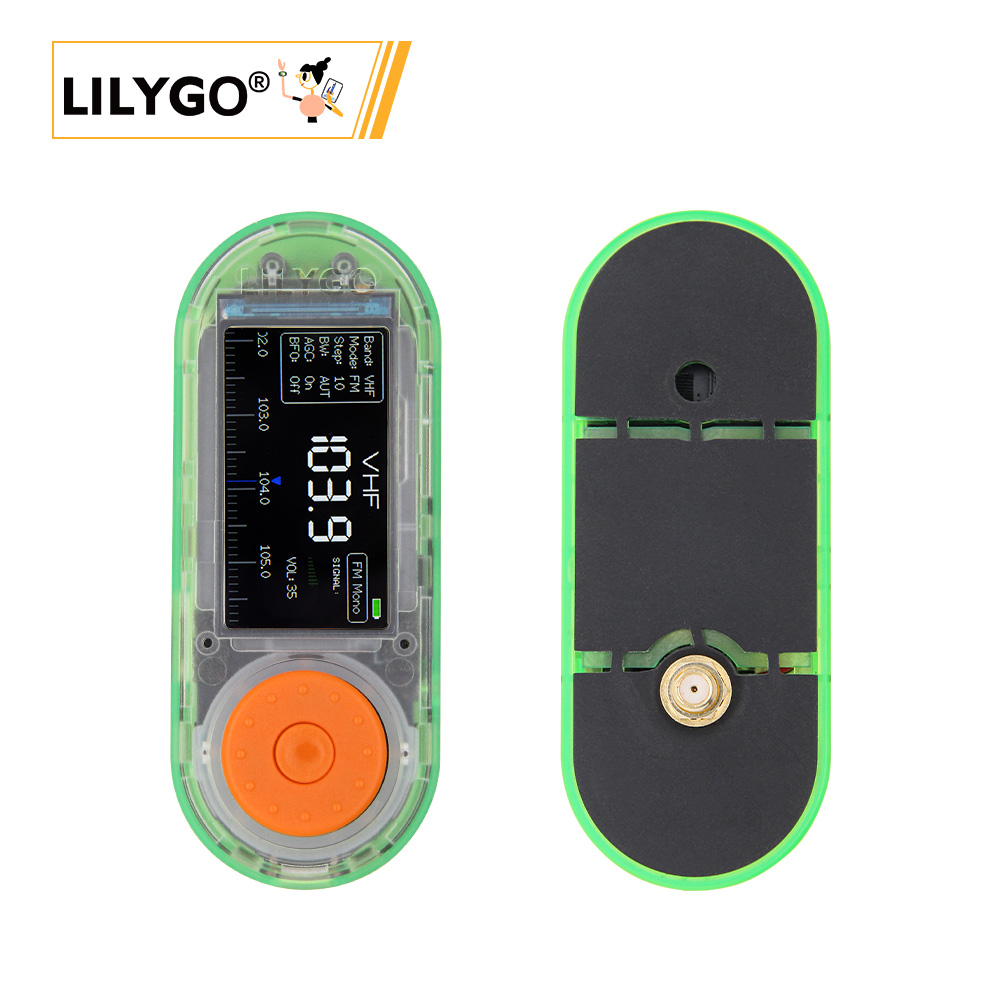

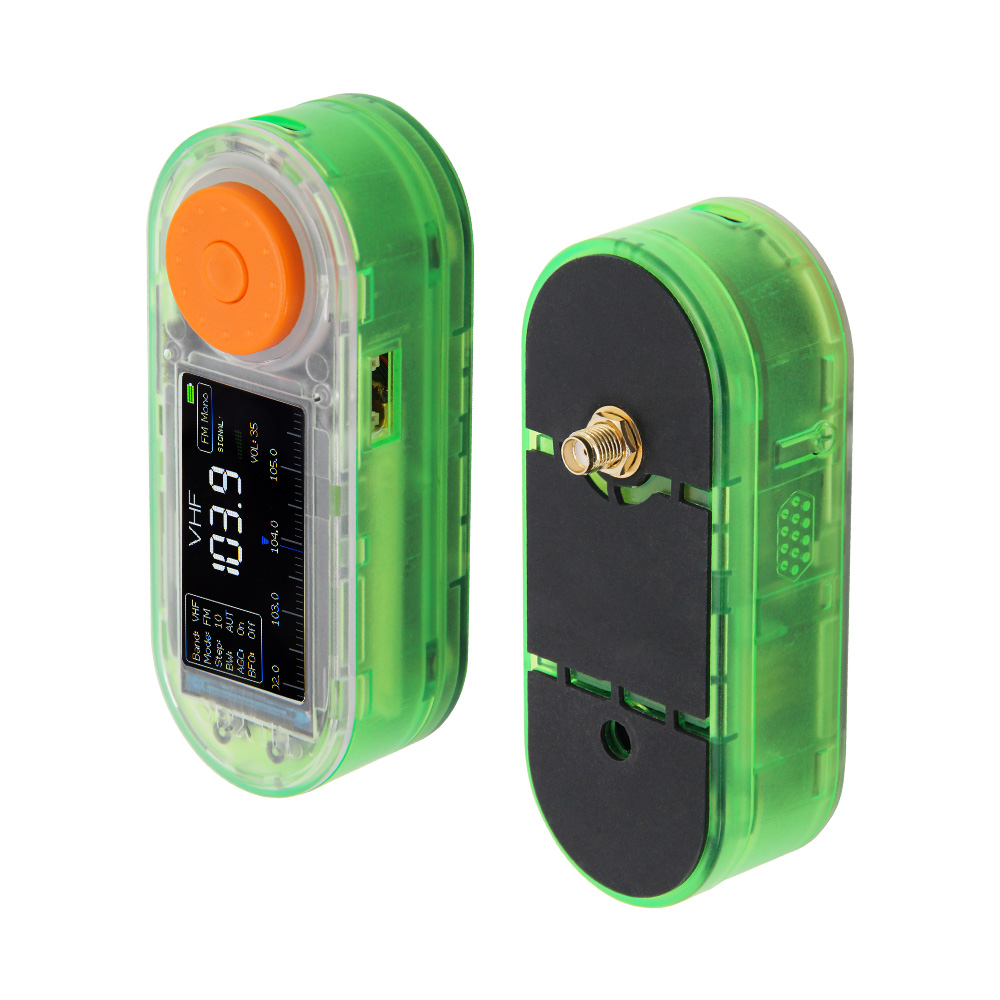

外观

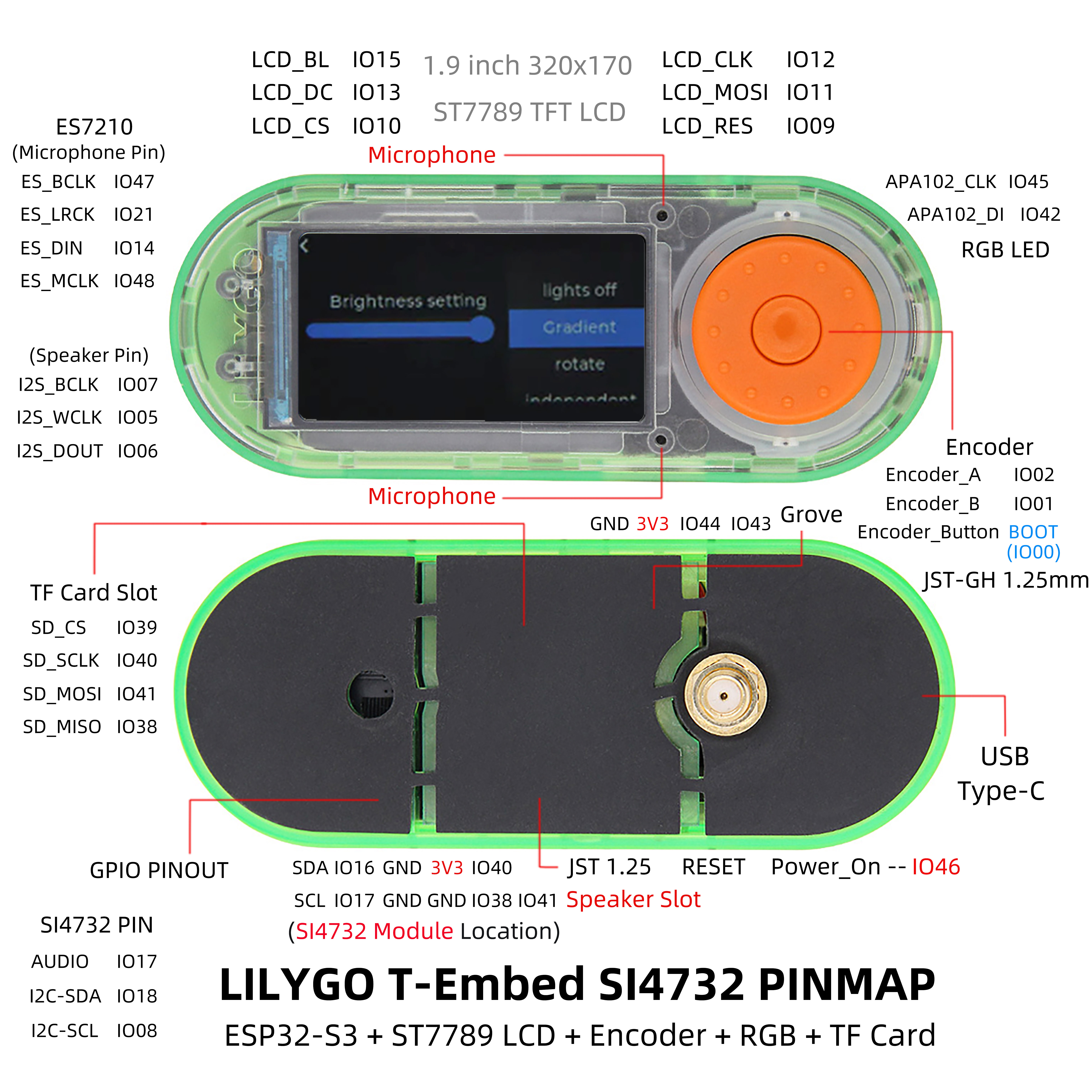

引脚图

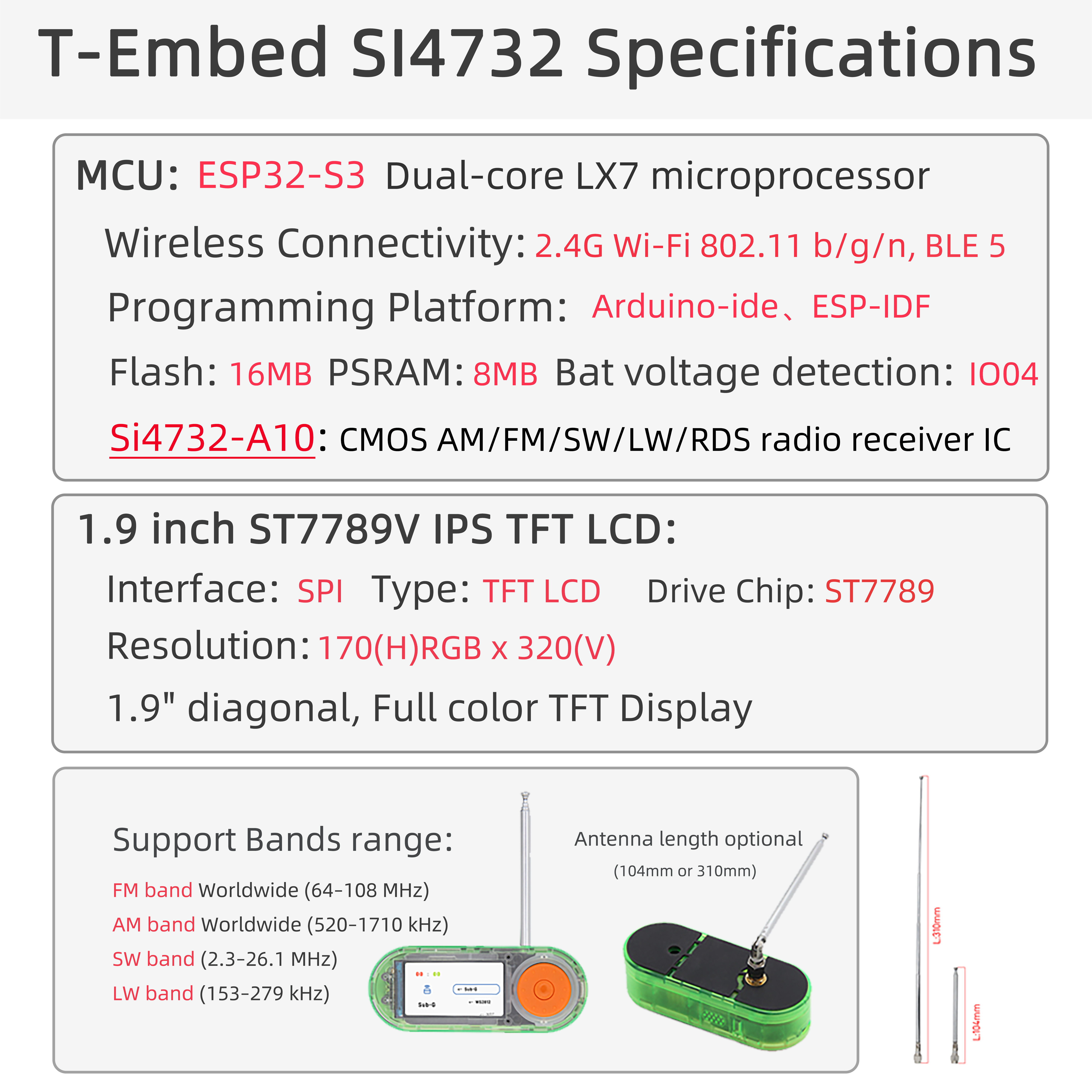

模块资料以及参数
开发板参数
| 组件 | 描述 |
|---|---|
| MCU | ESP32-S3 Dual-core LX7 microprocessor |
| Flash | 16M |
| PSRAM | 8M |
| GPS | MIA-M10Q |
| 无线 | Wi-Fi 802.11 b/g/n，BLE 5 |
| 存储 | TF 卡 |
| 屏幕 | 1.9 inch ST7789V IPS color TFT LCD |
| 收音机 | Si4732-A10(CMOS AM/FM/SW/LW/RDS radio receiverIC) |
| 电池 | 702550, 900MAH |
| 编码器 | 编码器旋钮 |
| 按键 | 1 x RST 按键 + 1 x BOOT 按键 |
| 麦克风 | 1 x ES7210麦克风 |
| USB | 1 × type-C接口 |
| RGB | APA102 |
| 孔位 | 2×2mm 定位孔 |
| 尺寸 | 98x39x39mm |
相关资料
Github：T-Embed-SI4732
原理图
依赖库
- RadioLib
- PN532
- XPowersLib
- TFT_eSPI
- RotaryEncoder
- FastLED
- IRremoteESP8266
- ESP32-audioI2S
- LVGL
- PU2CLR SI4735
软件开发
Arduino 设置参数
| Arduino IDE 设置 | Value |
|---|---|
| Board | ESP32S3 Dev Module |
| Port | Your port |
| USB CDC On Boot | Enable |
| CPU Frequency | 240MHZ(WiFi) |
| Core Debug Level | None |
| USB DFU On Boot | Disable |
| Erase All Flash Before Sketch Upload | Disable |
| Events Run On | Core1 |
| Flash Mode | QIO 80MHZ |
| Flash Size | 16MB(128Mb) |
| Arduino Runs On | Core1 |
| USB Firmware MSC On Boot | Disable |
| Partition Scheme | 16M Flash(3M APP/9.9MB FATFS) |
| PSRAM | OPI PSRAM |
| Upload Mode | UART0/Hardware CDC |
| Upload Speed | 921600 |
| USB Mode | CDC and JTAG |
