LILYGO T3-STM32

  • STM32WL55
  • LoRa
  • OLED
  • Low Power
  • IoT

T3-STM32

购买链接

Product SOC FLASH SRAM Link
T3-STM32 STM32WL55CCU6 256KB 64KB LILYGO Store

目录

描述

LILYGO T3 STM32 是一款基于 STM32WL55CCU6 低功耗微控制器的多功能物联网开发板，集成 LoRa 远程通信模块，支持 433/868/915MHz 多频段，适配全球物联网应用场景。其硬件配置包括 256KB 闪存与 64KB SRAM，搭载 SSD1315 驱动的 OLED 显示屏（通过 I2C 接口控制）、TF 卡存储扩展（SPI 协议）以及太阳能输入接口（4.4~6V），支持户外能源采集与低功耗运行。板载丰富的 GPIO 引脚，兼容 SPI、I2C、定时器等多种外设接口，并预留 QWIIC 生态连接器，便于传感器扩展。适用于远程监测、环境传感、LoRa 网关及太阳能供电设备等物联网终端的快速开发。

预览

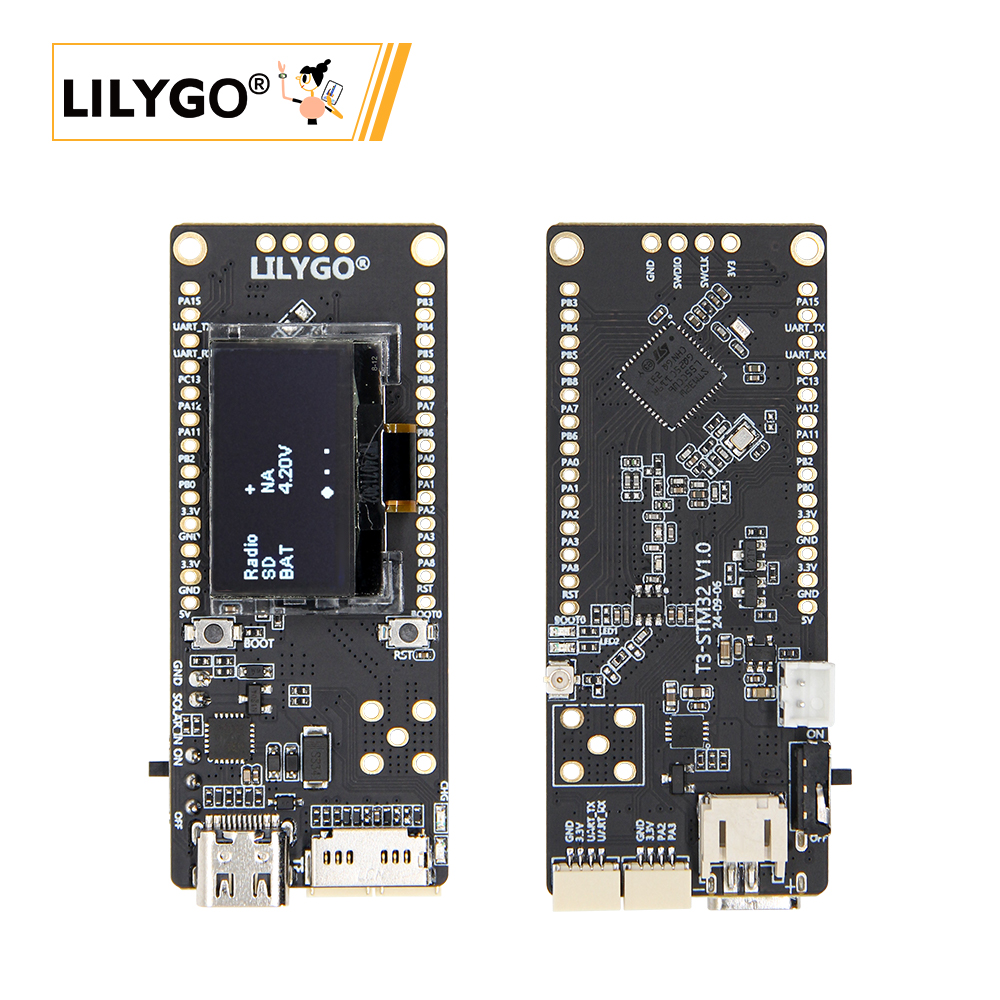

实物图

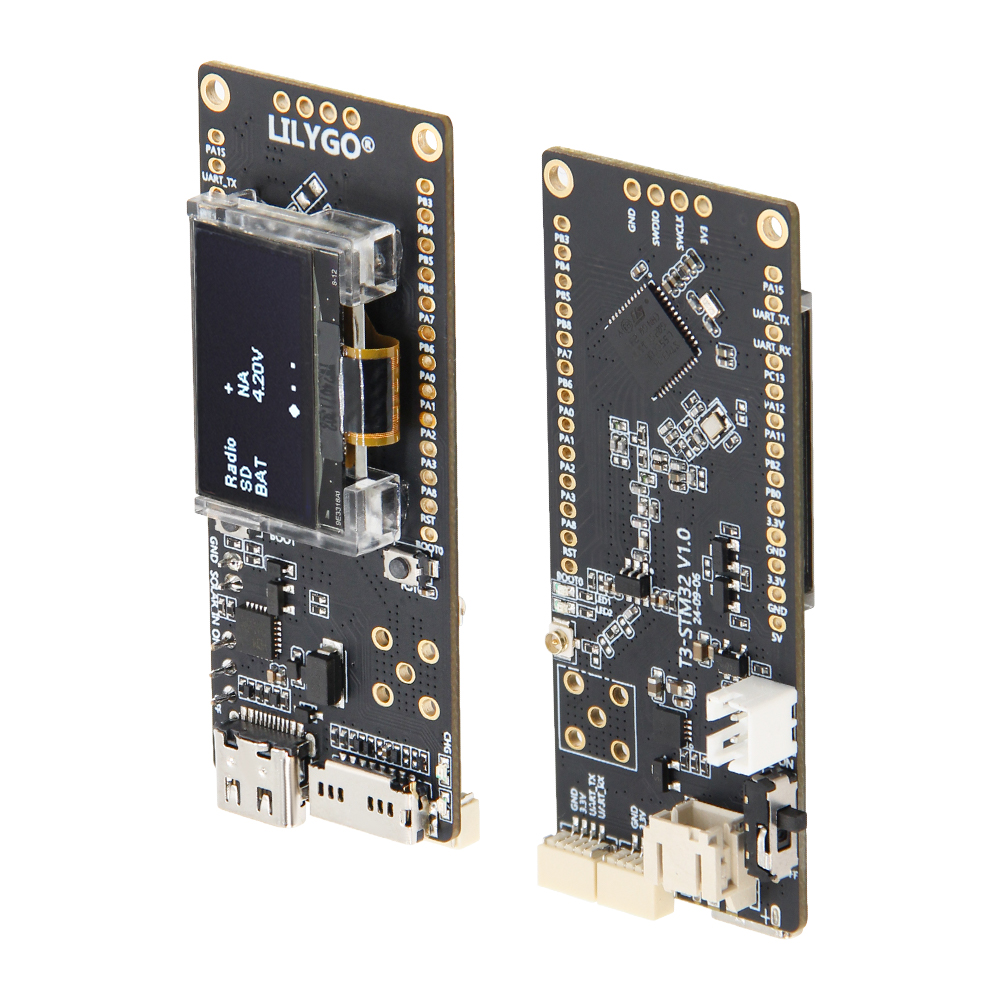

T3-STM32

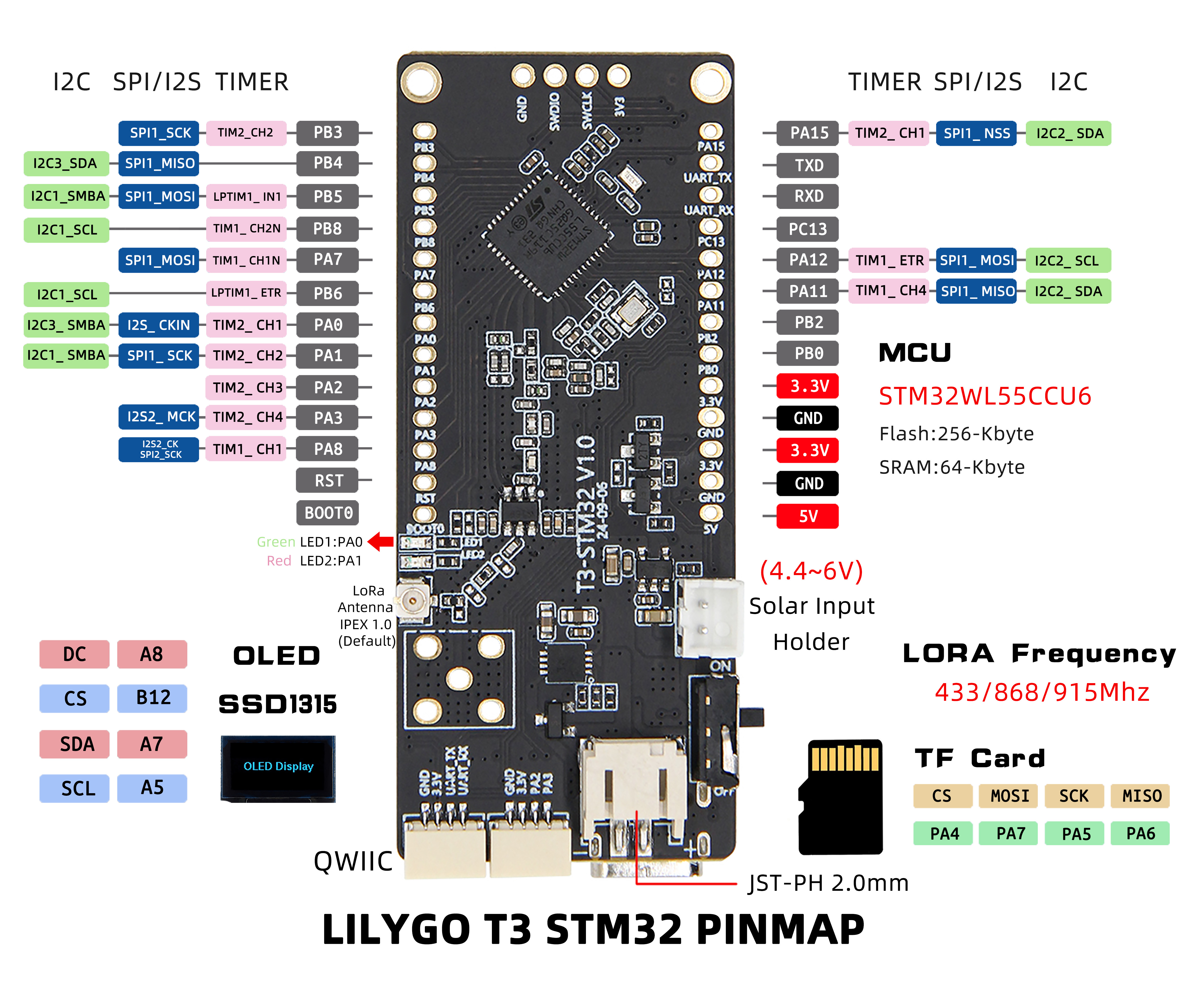

引脚图

summary

模块

MCU

  • 芯片：STM32WL55CCU6
  • 架构：32-bit Arm® Cortex®-M4 + Cortex®-M0+ 双核
  • FLASH：256KB
  • SRAM：64KB
  • 内置无线电：LoRa®, (G)FSK, (G)MSK, BPSK

屏幕

  • 尺寸：0.96英寸OLED屏幕
  • 分辨率：128×64px
  • 驱动芯片：SSD1315
  • 接口：I2C

无线通信

  • LoRa：SX1262
  • 频段：433MHz/868MHz/915MHz（可选）
  • 天线接口：标准SMA接口

电源管理

  • 供电：USB Type-C
  • 太阳能输入：4.4~6V
  • 电池开关：支持电池供电切换

概述

组件 描述
MCU STM32WL55CCU6 Dual-core Cortex-M4+M0+
FLASH 256KB
SRAM 64KB
屏幕 0.96英寸 SSD1315 OLED (128×64)
LoRa SX1262 (433/868/915MHz)
内置无线电 LoRa®, (G)FSK, (G)MSK, BPSK
存储 TF 卡扩展 (SPI)
USB 1 × USB Port (TYPE-C接口)
扩展接口 2 × QWIIC 接口 + 2.54mm间距 2×13 GPIO
调试接口 2.54mm间距 4针SWD接口
电源接口 太阳能输入接口 (4.4~6V)
天线接口 LoRa天线接口 + 五针天线座子
按键 1 x RESET 按键 + 1 x BOOT 按键
安装孔 2 × 2mm 定位孔
尺寸 66 × 27 × 13 mm

快速开始

开发工具准备

下载工具

  1. STM32CubeProgrammer - ST官方下载
  2. J-Link - SEGGER下载
  3. ST-Link - ST官方驱动

注意: JLink、STLink、STM32CubeProgrammer 三种下载器均需要使用驱动程序才能正常使用

开发平台

  1. STM32CubeIDE
  2. VS Code
  3. PlatformIO

示例支持

├─1_led : Create simple projects
├─2_jlink_rtt_print : Used only to test jlink printing
├─3_sdcard : Test TF card screen
├─4_oled : Test oled screen
├─5_RF_test : This example is AT Slave and is only used for RF testing
├─6_SubGHz_TXRX : Transceiver test using Lora modulation
├─DeepSleep : Test board sleep power consumption
├─PingPong : Port CubeMX package SubGHz_Phy_PingPong program

相关测试

常见问题

  • Q. 如何调节外接天线电阻？

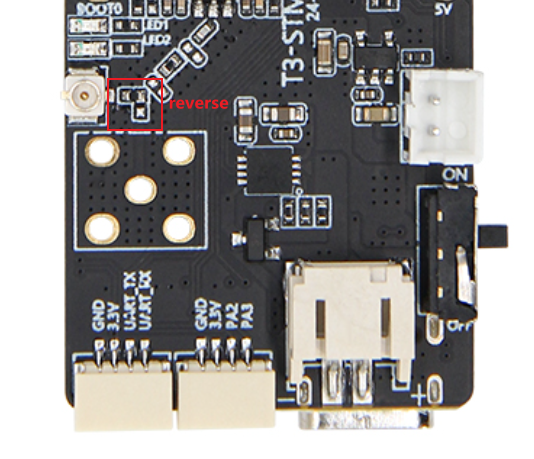

    A. 参考下图调整电阻方向实现调节外接天线的电阻：

    天线电阻调节

  • Q. STM32WL55的双核架构有什么优势？
    A. Cortex-M4处理应用逻辑，Cortex-M0+处理无线电协议，实现高效的任务分离和功耗优化。

  • Q. 支持哪些调试器？
    A. 支持ST-Link、J-Link等多种调试器，通过4针SWD接口连接。

  • Q. 太阳能输入有什么要求？
    A. 支持4.4~6V太阳能输入，适合户外能源采集应用。

  • Q. LoRa频段如何选择？
    A. 提供433MHz、868MHz、915MHz三种频段版本，请根据所在地区的法规要求选择。
