LILYGO T-Display S3 AMOLED 1.43

  • AMOLED
  • Display

T-Display S3 AMOLED 1.75

版本迭代:

Version Update date Update description
T-Display-S3-AMOLED-1.43_V1.0 2024-05-20 初始版本
T-Display-S3-AMOLED-1.43-1.75_V1.0 2024-11-25 新增排线、新增H0175Y003AM屏幕适配
T-Display-S3-AMOLED-1.43-1.75_V1.0 2025-01-13 新增DO0143FMST10屏幕适配

购买链接

Product SOC FLASH PSRAM Link
T-Display-S3-AMOLED-1.43-1.75 ESP32S3R8 16M 8M (Octal SPI) LILYGO Mall

描述

T-Display AMOLED Plus 是一款基于 ESP32-S3 微控制器的高集成度开发板，主打多功能与高性能。其核心搭载 16MB Flash 和 8MB PSRAM，支持复杂应用运行。配备 1.25 英寸 AMOLED 显示屏，并支持触摸功能。内置 PMU（电源管理单元）和 RTC（实时时钟），结合 VBUS 电源管理，优化了低功耗设计。扩展方面，提供 STEMMA QT/Qwlic 双接口，兼容快速传感器连接；支持 SD 卡存储，并预留丰富 GPIO、ADC 通道及 UART 通信接口，便于外设扩展。此外，板载 BOOT 模式切换和复位电路，简化开发调试。该产品适用于智能穿戴、物联网终端等需要显示交互与多传感器集成的场景。

预览

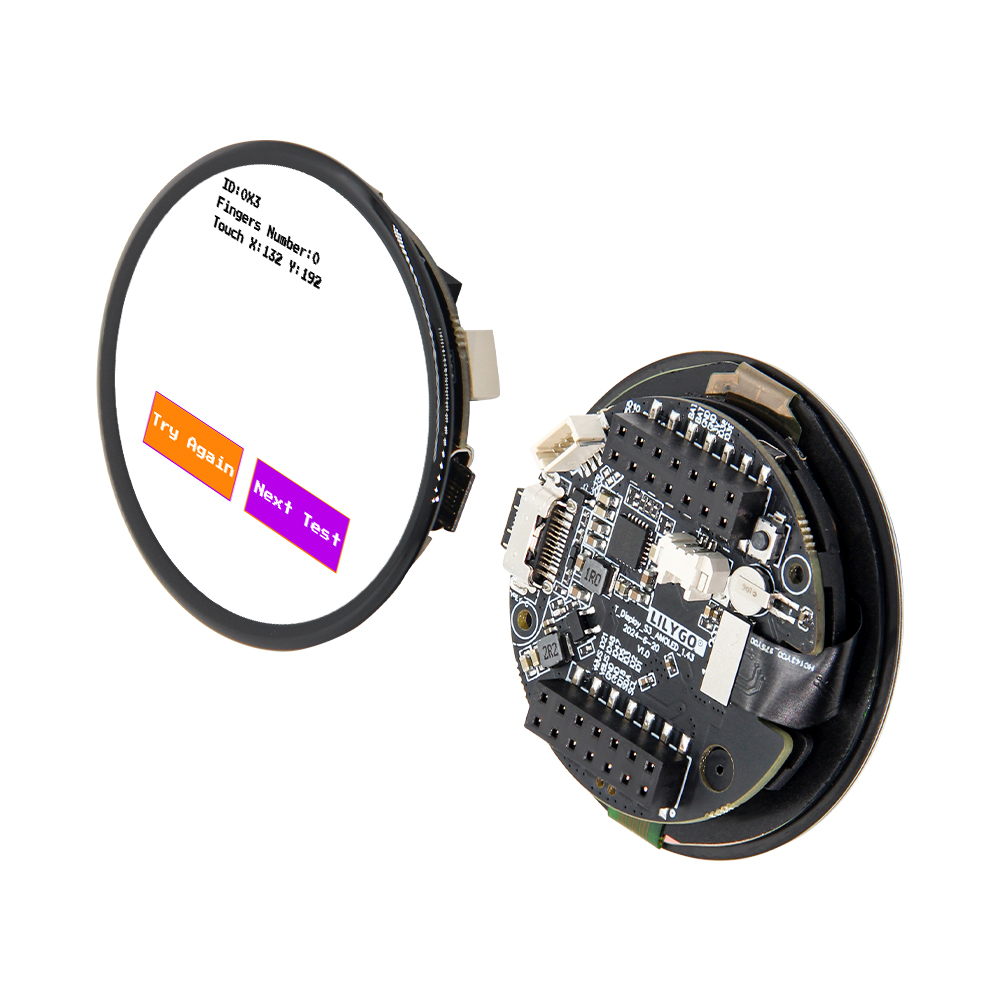

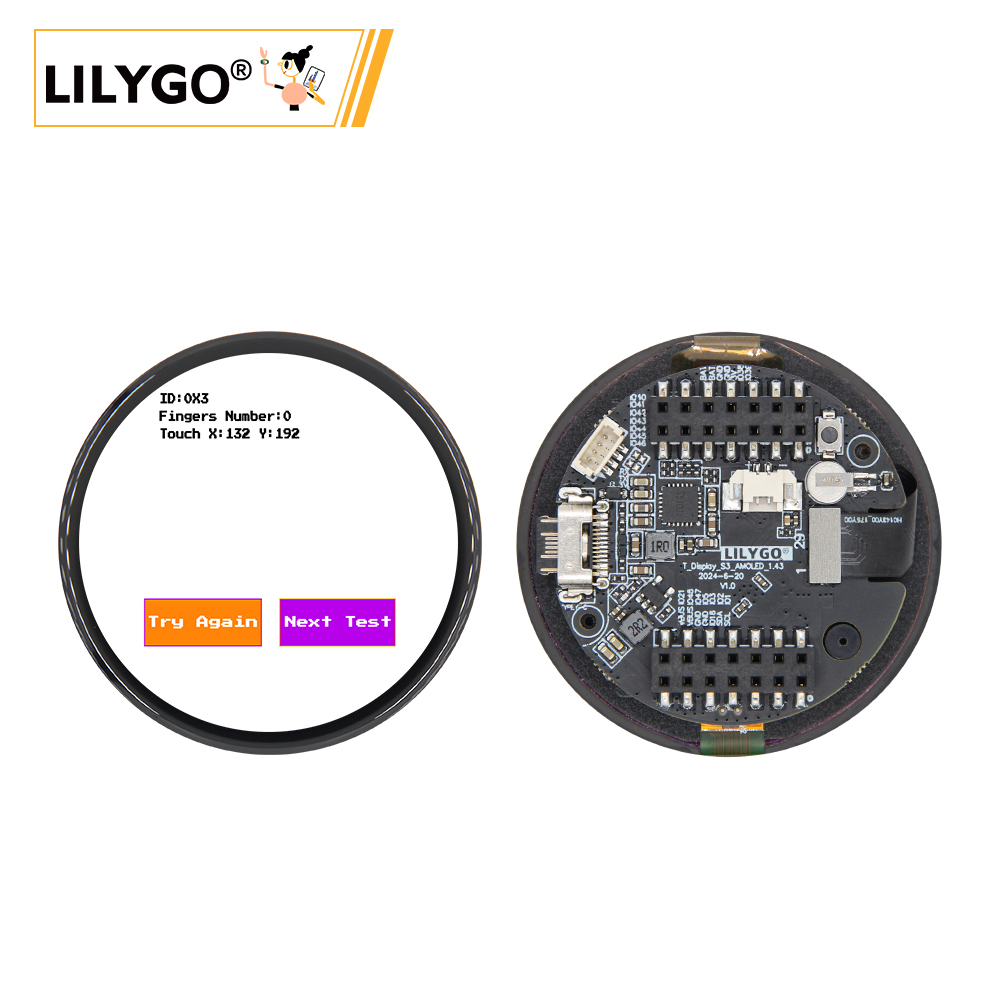

实物图

summary

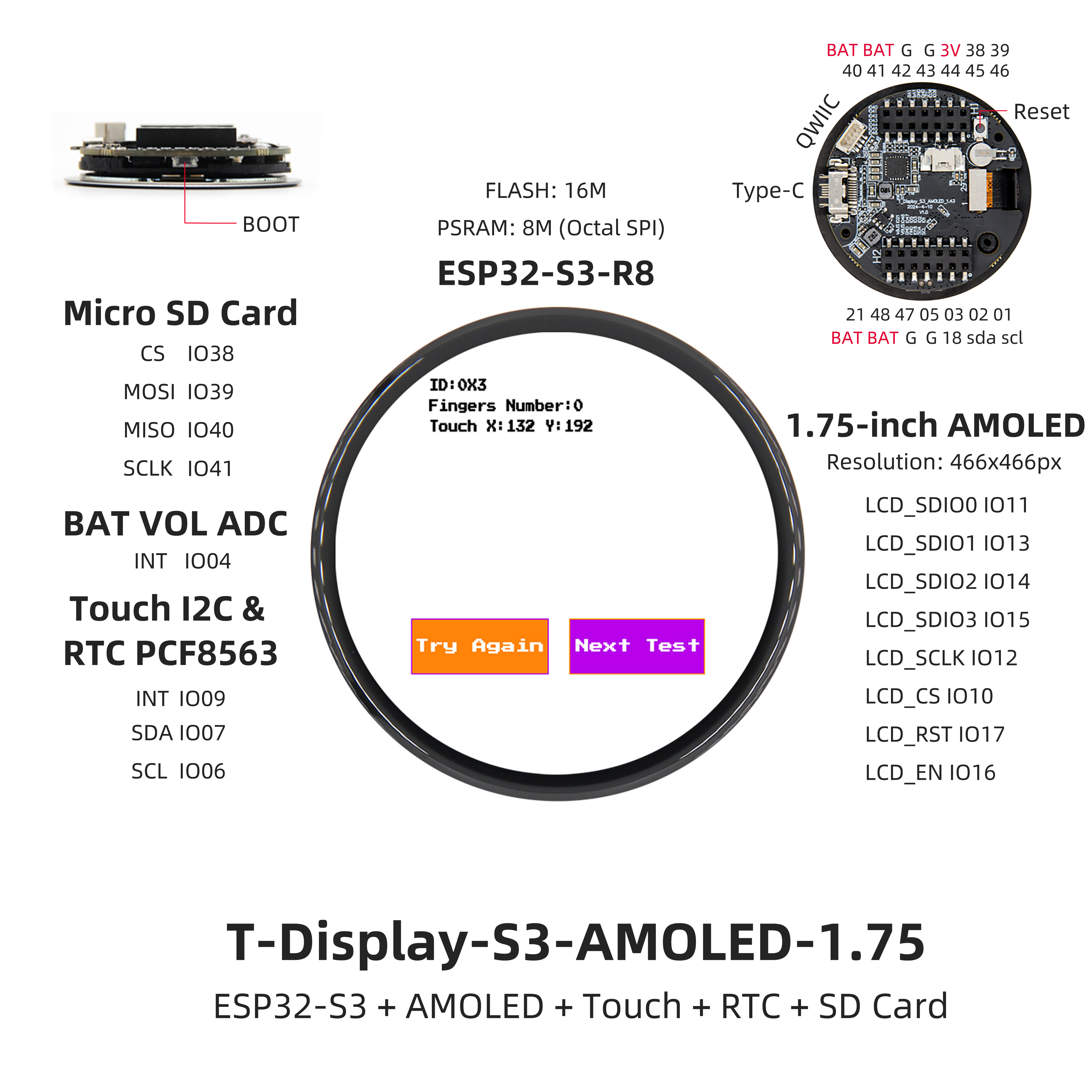

引脚图

summary

模块

MCU

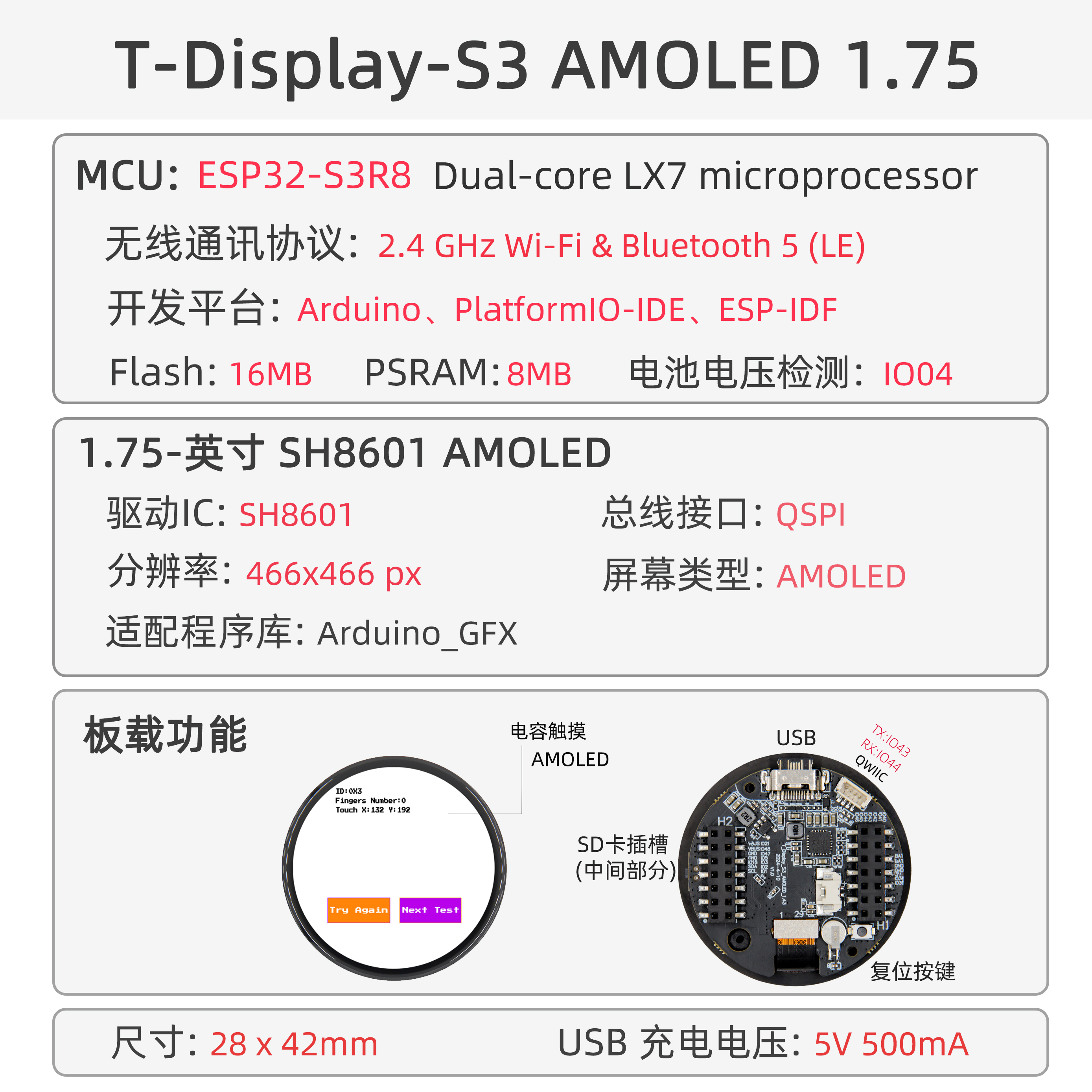

2. 屏幕

  • 尺寸：1.75英寸AMOLED
  • 分辨率：280×456px
  • 屏幕类型：AMOLED
  • 驱动芯片：ICMA3311
  • 兼容库：Arduino_GFX
  • 总线通信协议：QSPI

概述

summary
组件 描述
MCU ESP32-S3R8 Dual-core LX7 microprocessor
FLASH 16MB
PSRAM 8MB
屏幕 1.75 英寸 SH8601 AMOLED
触摸 FT3168 触摸电容屏
总线 QSPI
LoRa 1276:868,915Mhz
存储 TF 卡
充电芯片 SY6970
RTC PCF8563
无线 2.4 GHz Wi-Fi & Bluetooth 5 (LE)
USB 1 × USB Port and OTG(TYPE-C接口)
IO 接口 2 x 2.54mm间距 2*7 拓展IO接口
拓展接口 1 × QWIIC接口 + JST-GH 1.25MM 接口 +1 x 电池座子
按键 1 x RESET 按键 + 1 x BOOT 按键
尺寸 45x45x11mm

该芯片在未接电池5V供电时输出波形将非常不稳定，需要连接电池使用或者软件关闭电池通道，这样的话情况将会得到缓解

快速开始

快速开始

示例支持

Example PlatformIO/Arduino ESP-IDF Description
FT3168 ✓ FT3168触摸示例
Original Test ✓ DO0143FAT01(DO0143FMST02)出厂测试
GFX ✓ GFX图形库示例
GFX FT3168 Image ✓ GFX图像显示示例
SY6970 ✓ SY6970电源管理示例
SY6970 OTG ✓ SY6970 OTG功能示例
Light Sleep Wake Up ✓ 轻睡眠唤醒示例
Deep Sleep Wake Up ✓ 深度睡眠唤醒示例
PCF8563 ✓ PCF8563 RTC示例
PCF8563 Scheduled INT ✓ PCF8563定时中断示例
PCF8563 Timer INT ✓ PCF8563计时器中断示例
Deep Sleep PCF8563 Scheduled Wake Up ✓ PCF8563定时唤醒深度睡眠示例
Deep Sleep PCF8563 Timer Wake Up ✓ PCF8563计时器唤醒深度睡眠示例
SD ✓ SD卡读写示例
Original_Test_H0175Y003AM ✓ H0175Y003AM屏幕出厂测试
Original_Test_DO0143FMST10 ✓ DO0143FMST10屏幕出厂测试
Deep_Sleep_Wake_Up_H0175Y003AM ✓ H0175Y003AM屏幕深度睡眠唤醒
Light_Sleep_Wake_Up_H0175Y003AM ✓ H0175Y003AM屏幕轻睡眠唤醒
lvgl_benchmark ✓ LVGL性能测试
iic_scan ✓ I2C设备扫描
touch ✓ 触摸功能测试
screen_touch_lvgl_9 ✓ 屏幕触摸与LVGL结合示例

Github：T-Display-S3-AMOLED-1.64

PlatformIO

  1. 安装VisualStudioCode，根据你的系统类型选择安装。
  2. 打开VisualStudioCode软件侧边栏的"扩展"（或者使用Ctrl+Shift+X打开扩展），搜索"PlatformIO IDE"扩展并下载。
  3. 在安装扩展的期间，你可以前往GitHub下载程序，你可以通过点击带绿色字样的"<> Code"下载主分支程序，也通过侧边栏下载"Releases"版本程序。
  4. 扩展安装完成后，打开侧边栏的资源管理器（或者使用Ctrl+Shift+E打开），点击"打开文件夹"，找到刚刚你下载的项目代码（整个文件夹），点击"添加"，此时项目文件就添加到你的工作区了。
  5. 打开项目文件中的"platformio.ini"（添加文件夹成功后PlatformIO会自动打开对应文件夹的"platformio.ini"）,在"[platformio]"目录下取消注释选择你需要烧录的示例程序（以"default_envs = xxx"为标头），然后点击左下角的"√"进行编译，如果编译无误，将单片机连接电脑，点击左下角"→"即可进行烧录。

Arduino

  1. 安装Arduino，根据你的系统类型选择安装。
  2. 打开项目文件夹的"example"目录，选择示例项目文件夹，打开以".ino"结尾的文件即可打开Arduino IDE项目工作区。
  3. 打开右上角"工具"菜单栏->选择"开发板"->"开发板管理器"，找到或者搜索"esp32"，下载作者名为"Espressif Systems"的开发板文件。接着返回"开发板"菜单栏，选择"ESP32 Arduino"开发板下的开发板类型，选择的开发板类型由"platformio.ini"文件中以[env]目录下的"board = xxx"标头为准，如果没有对应的开发板，则需要自己手动添加项目文件夹下"board"目录下的开发板。
  4. 打开菜单栏"文件"->"首选项"，找到"项目文件夹位置"这一栏，将项目目录下的"libraries"文件夹里的所有库文件连带文件夹复制粘贴到这个目录下的"libraries"里边。
  5. 在"工具"菜单中选择正确的设置，如下表所示。

ESP32-S3

Setting Value
Board ESP32S3 Dev Module
Upload Speed 921600
USB Mode Hardware CDC and JTAG
USB CDC On Boot Enabled
USB Firmware MSC On Boot Disabled
USB DFU On Boot Disabled
CPU Frequency 240MHz (WiFi)
Flash Mode QIO 80MHz
Flash Size 16MB (128Mb)
Core Debug Level None
Partition Scheme 16M Flash (3MB APP/9.9MB FATFS)
PSRAM OPI PSRAM
Arduino Runs On Core 1
Events Run On Core 1
  1. 选择正确的端口。
  2. 点击右上角"√"进行编译，如果编译无误，将单片机连接电脑，点击右上角"→"即可进行烧录。

项目

资料

依赖库
