T3-S3 LR1121

版本迭代

Version Update date Update description
T3-S3-LR1121_V1.3 2024-03-25 初始硬件版本
T3-S3-LR1121_V1.4 2024-06-18 软件优化更新

购买链接

Product SOC FLASH PSRAM Link
T3-S3 LR1121 ESP32-S3 4MB 2MB LILYGO Store

目录

描述

LILYGO T3-S3 LR1121 是一款基于 ESP32-S3 的高集成物联网开发板，支持 2.4GHz 与 830-945MHz 双频段 LoRa 通信，覆盖远距离传输需求（10km+），兼容全球不同地区频谱规范。板载 1.3 英寸 OLED 屏实时显示数据，配备 TF 卡槽扩展存储，Type-C 接口简化供电与调试。提供丰富 GPIO 引脚（支持 ADC、SPI、I2C 等协议），可灵活连接传感器或外设，结合 Wi-Fi/蓝牙 5.0 实现多协议互联。适用于智慧农业监测、工业设备管理、应急通信组网及智能家居网关等场景，兼顾低功耗设计与紧凑结构，是高效搭建物联网系统的理想硬件平台。

预览

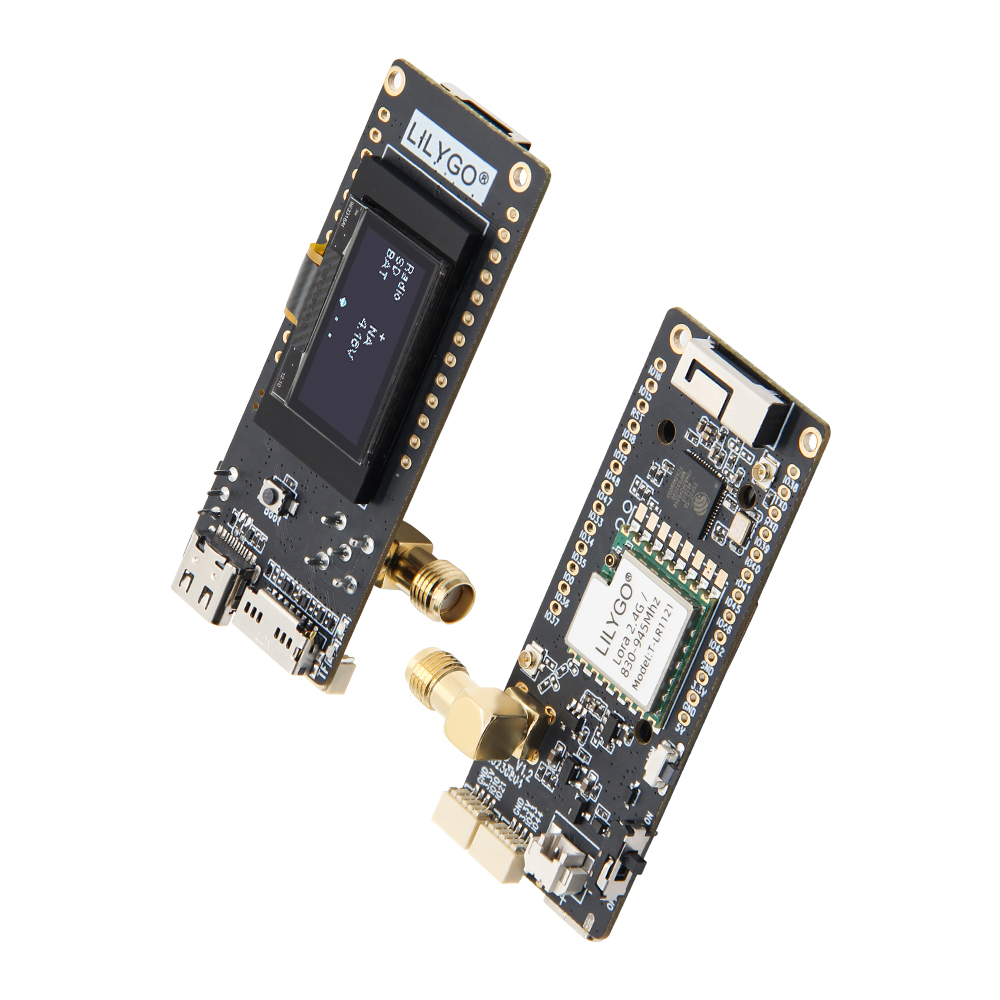

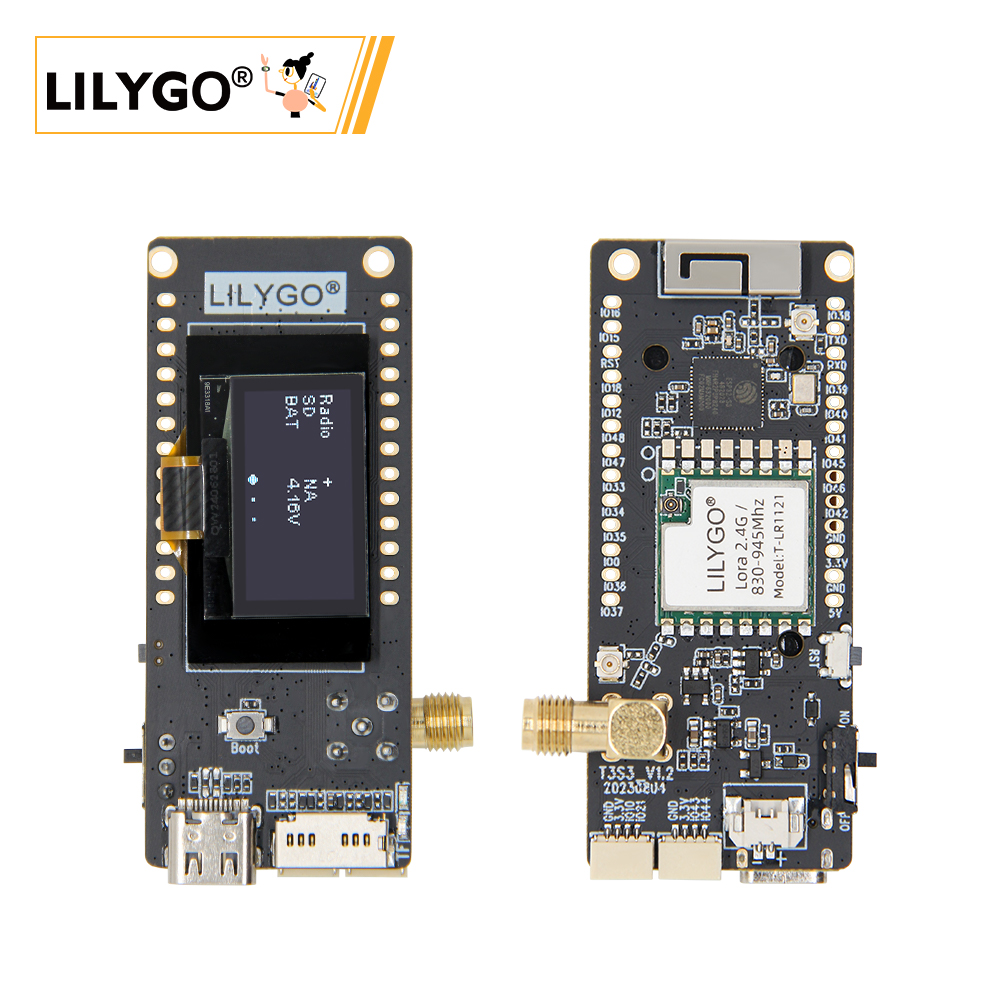

实物图

T3-S3 LR1121

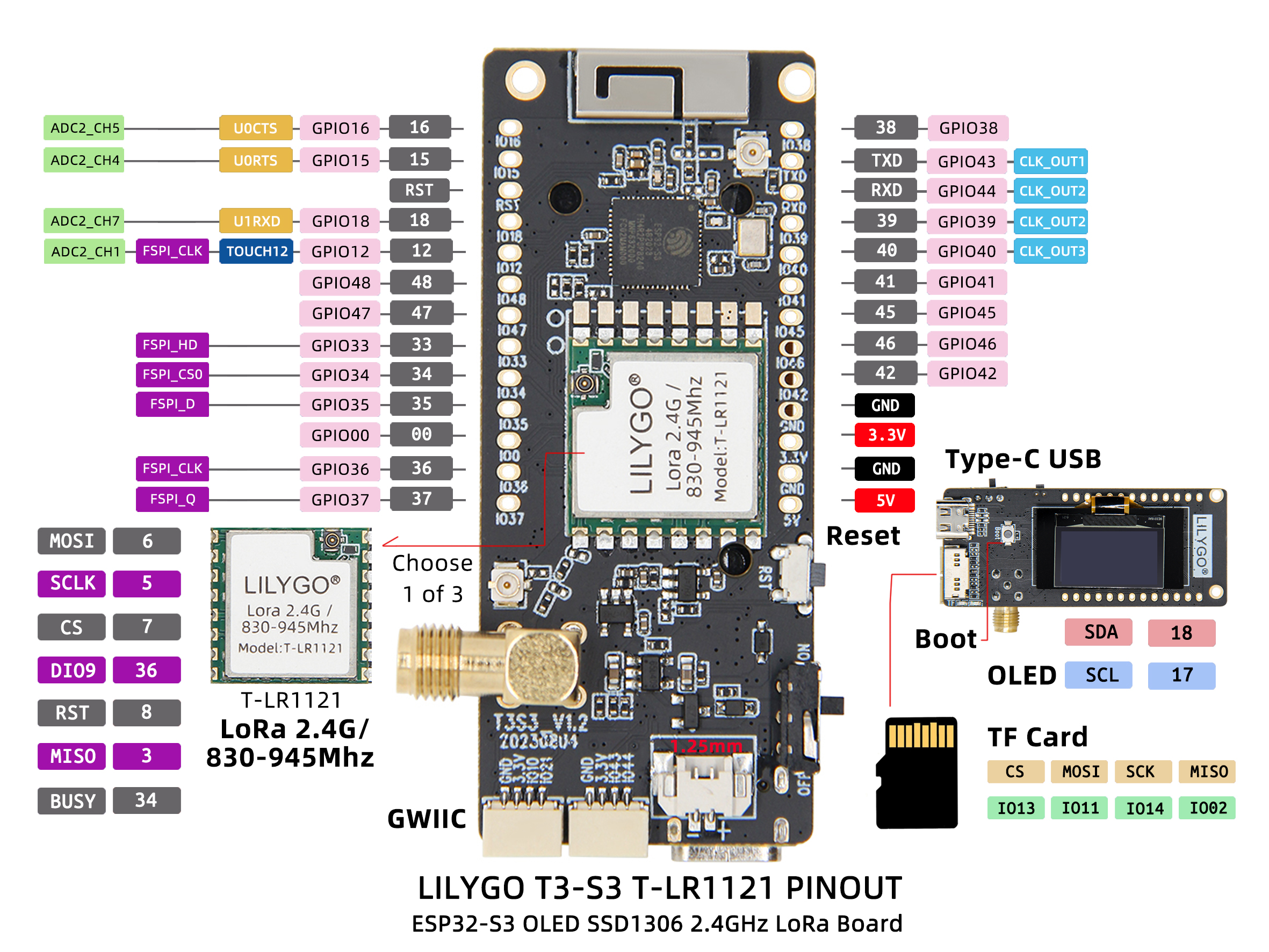

引脚图

summary

模块

MCU

  • 芯片：ESP32-S3FH4R2
  • PSRAM：2MB (QSPI PSRAM)
  • FLASH：4MB
  • 无线：2.4GHz Wi-Fi + Bluetooth 5.0

屏幕

  • 尺寸：1.3英寸OLED屏幕
  • 接口：I2C
  • 驱动：标准OLED驱动

无线通信

  • LoRa芯片：LR1121
  • 频段：830-945MHz + 2.4GHz双频段
  • 通信距离：10km+（理想条件）

电源管理

  • RTC：PCF85063ATL 实时时钟
  • 供电：5V/500mA
  • 电池接口：1.25mm电池接口

概述

组件 描述
MCU ESP32-S3FH4R2 Dual-core LX7
FLASH 4MB
PSRAM 2MB
屏幕 1.3英寸 I2C OLED
LoRa LR1121 双频段 (830-945MHz + 2.4GHz)
RTC PCF85063ATL 实时时钟 (I2C)
存储 TF 卡扩展
无线 2.4GHz Wi-Fi + Bluetooth 5.0
USB 1 × USB Port (TYPE-C接口)
扩展接口 2 × QWIIC 接口
GPIO接口 2.54mm间距 2×20 扩展IO接口
电池接口 1.25mm 电池接口
按键 1 x RESET 按键 + 1 x BOOT 按键
电源输入 5V/500mA
安装孔 2 × 2mm 定位孔
尺寸 66 × 27 × 15 mm

快速开始

示例支持

Example PlatformIO/Arduino ESP-IDF Description
LR1121_DualBand ✓ LR1121双频段通信示例
OLED_Display ✓ OLED显示示例
RTC_Clock ✓ 实时时钟示例
SD_Card ✓ SD卡读写示例
Multi_Protocol ✓ 多协议通信示例

PlatformIO

  1. 安装 Visual Studio Code 和 Python
  2. 在 Visual Studio Code 的扩展中搜索 PlatformIO 插件并安装
  3. 安装完成后，需要重启 Visual Studio Code
  4. 重启后，在左上角选择 文件 -> 打开文件夹 -> 选择 LilyGo-LoRa-Series 目录
  5. 等待第三方依赖库安装完成
  6. 点击打开 platformio.ini 文件，在 platformio 栏目中
  7. 在 default_envs 下选择您要使用的开发板名称，并取消其注释
  8. 取消其中一行 src_dir = xxxx 的注释，确保只有一行生效。请注意示例注释，其中说明了哪些功能可用、哪些不可用。
  9. 点击左下角的 (✔) 符号进行编译
  10. 使用 USB-C 数据线将开发板连接至电脑（Micro-USB 接口用于模块固件升级）
  11. 点击 (→) 上传固件
  12. 点击 (插头符号) 监视串行输出
  13. 若无法烧录或 USB 设备持续闪烁，请查看下方的常见问题解答

Arduino

  1. 安装 Arduino IDE

  2. 安装 Arduino ESP32

  3. 将 lib 目录中的所有文件夹复制到 Sketchbook location 目录中。如何查找库文件位置，请参阅此处

    • Windows: C:\Users\{用户名}\Documents\Arduino
    • macOS: /Users/{用户名}/Documents/Arduino
    • Linux: /home/{用户名}/Arduino

  4. 打开相应示例

    • 打开已下载的 LilyGo-LoRa-Series 文件夹
    • 打开 examples 文件夹
    • 选择示例文件并打开后缀为 ino 的文件

  5. 在 Arduino IDE 工具菜单中选择对应开发板型号，点击下方列表中的对应选项进行选择

    | Name | Value |
    | ------------------------------------ | ---------------------------------------------------- |
    | Board | LilyGo T3-S3 |
    | Port | Your port |
    | USB CDC On Boot | Enable |
    | CPU Frequency | 240MHZ(WiFi) |
    | Core Debug Level | None |
    | USB DFU On Boot | Disable |
    | Erase All Flash Before Sketch Upload | Disable |
    | Events Run On | Core1 |
    | Arduino Runs On | Core1 |
    | USB Firmware MSC On Boot | Disable |
    | Partition Scheme | Default 4MB with spiffs (1.2MB APP/1.5MB SPIFFS) |
    | PSRAM | QSPI PSRAM |
    | Board Revision* | Radio-LR1121 |
    | Upload Mode | UART0/Hardware CDC |
    | Upload Speed | 921600 |
    | USB Mode | CDC and JTAG |
    | Programmer | Esptool |

    • 开发板版本请根据实际型号选择

  6. 上传程序

开发平台

  1. Micropython
  2. Arduino IDE
  3. Platform IO
  4. VS Code

引脚总览

Name GPIO NUM Free
(QWIIC) Uart1 TX 43(External QWIIC Socket) ✅️
(QWIIC) Uart1 RX 44(External QWIIC Socket) ✅️
QWIIC Socket IO10* 10(External QWIIC Socket) ✅️
QWIIC Socket IO21* 21(External QWIIC Socket) ✅️
SDA 18 ❌
SCL 17 ❌
OLED(SSD1306) SDA Share with I2C bus ❌
OLED(SSD1306) SCL Share with I2C bus ❌
SD CS 13 ❌
SD MOSI 11 ❌
SD MISO 2 ❌
SD SCK 14 ❌
LoRa(LR1121) SCK 5 ❌
LoRa(LR1121) MISO 3 ❌
LoRa(LR1121) MOSI 6 ❌
LoRa(LR1121) RESET 8 ❌
LoRa(LR1121) DIO9 36 ❌
LoRa(LR1121) BUSY 34 ❌
LoRa(LR1121) CS 7 ❌
Button1 (BOOT) 0 ❌
Battery ADC 1 ❌
On Board LED 37 ❌

通信性能

频段 通信距离 数据速率
830-945MHz 10km+ 0.3-50 kbps
2.4GHz 2km+ 0.3-50 kbps
Features Details
🔗USB-C Input Voltage 5V
🔗Solar Input Voltage(T3 V1.3 Only) 4.5~5.6V
⚡Charge Current 500mA
🔋Battery Voltage 3.7V
🔋Battery Socket Cables PH2.0mm
🔗QWIIC Socket Cables JST1.0
Features Details
RF Module LR1121
Frequency range 400-520MHz/830-945MHz/2400-2500MHz
Transfer rate(LoRa Sub1G) 0.018 K ～ 62.5 Kbps
Transfer rate(FSK Sub1G) 0.6 K ～ 300 Kbps
Transfer rate(LoRa 2.4G) 0.476 K~101.5 Kbps
Modulation LoRa,FSK,LR-HFSS

常见问题

  • Q. 如何调节外接天线电阻？
    A. 参考下图调整电阻方向实现调节外接天线的电阻：

    天线电阻调节

  • Q. LR1121相比传统LoRa芯片有什么优势？
    A. LR1121支持双频段（Sub-GHz + 2.4GHz），提供更大的部署灵活性和更好的抗干扰能力。

  • Q. 双频段可以同时工作吗？
    A. LR1121支持频段切换，但不能同时在不同频段收发数据。

  • Q. 通信距离受哪些因素影响？
    A. 通信距离受环境障碍物、天线增益、发射功率、数据速率等因素影响。

  • Q. 为什么我的板子烧录失败？
    A. 请按住"BOOT"按键同时按"RST"按键，然后释放"RST"按键，进入下载模式后重新下载程序。
