LILYGO T-ETH-Lite

简介

T-ETH-Lite 是一款多功能嵌入式开发板，搭载 ESP32 主控芯片，深度融合以太网通信、本地存储与供电扩展能力。硬件层面配备 16MB 闪存与 8MB PSRAM，为复杂应用提供充足的数据处理与缓存空间；内置 RTL8201 以太网模块，通过 ETH_POWER_PIN（IO12）、ETH_MDIO_PIN（IO18）等接口实现高效网络传输，同时预留 POE 供电拓展接口，简化设备部署的供电需求。开发板整合了丰富的 GPIO 资源（覆盖 GPIO02 至 GPIO39），支持多路 ADC 信号采集（如 ADC1_CH0、ADC2_CH4）及电容触控功能（TOUCH02-TOUCH09），并集成 TF 卡扩展槽（SD_CS 引脚为 IO05），便于本地数据存储。其设计兼顾工业级稳定性与物联网设备的灵活性，可广泛应用于智能控制、远程监测及自动化系统中，满足高可靠性、低延迟与多外设协同的场景需求。

外观及功能介绍

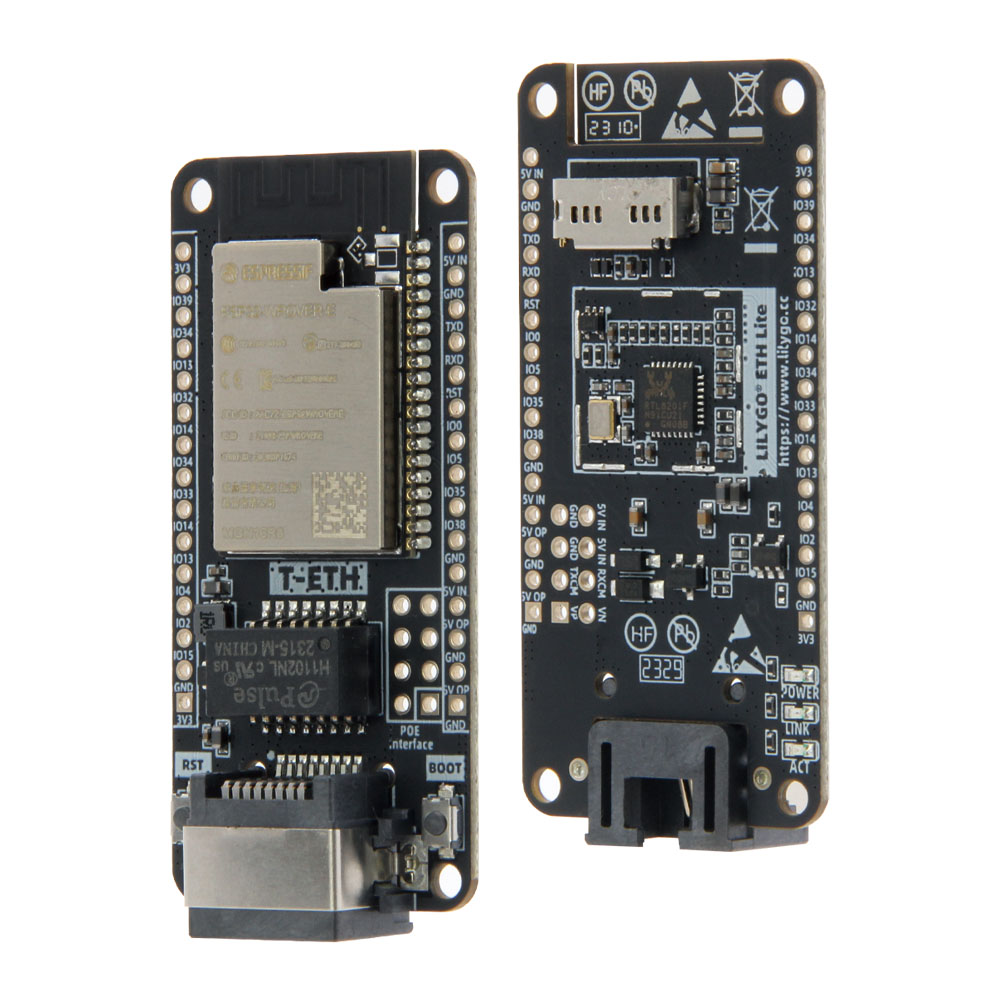

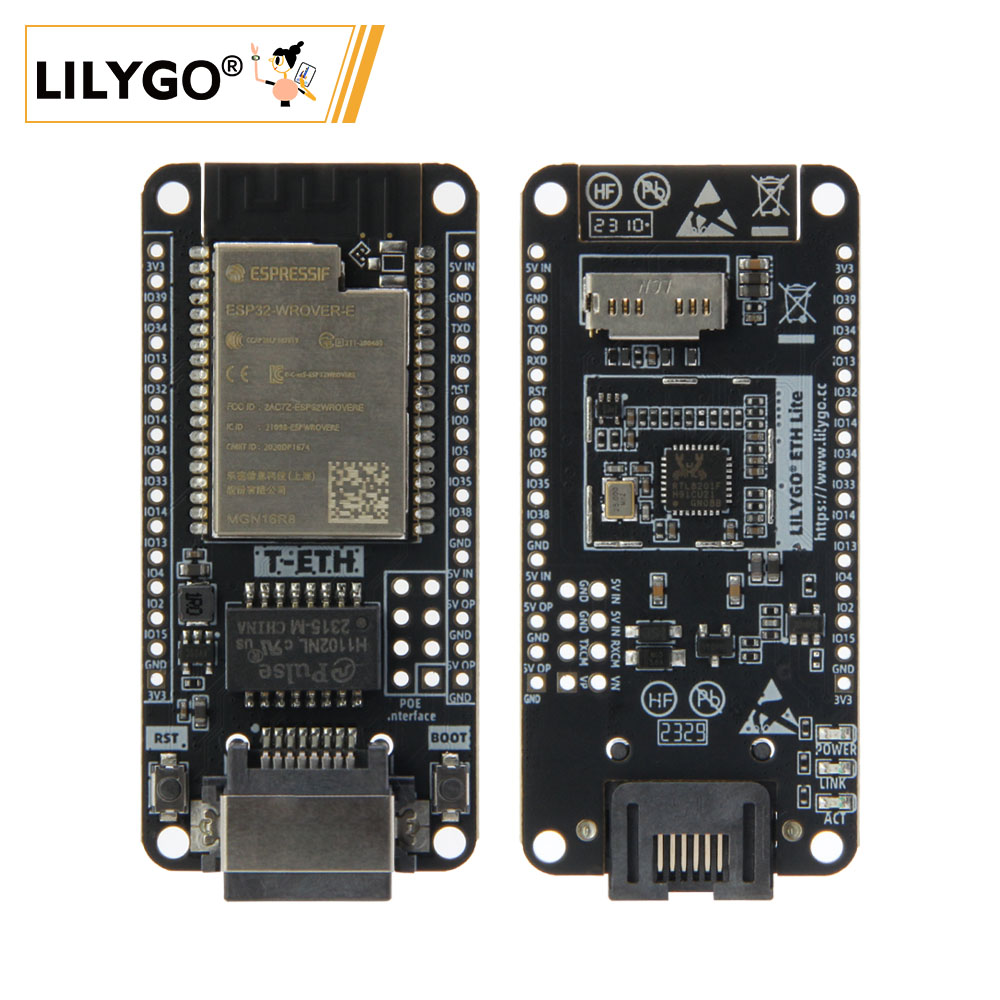

外观

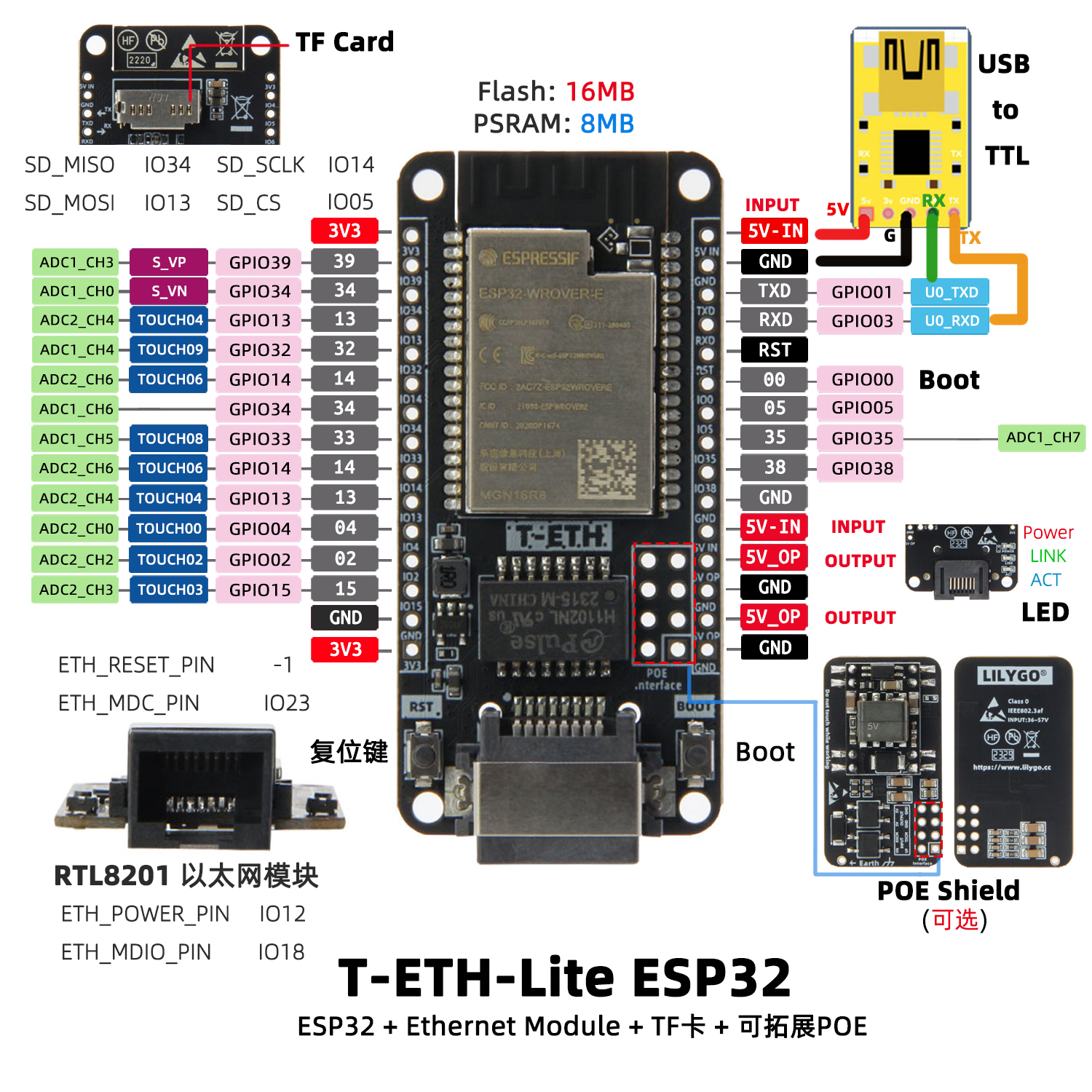

引脚图

模块资料

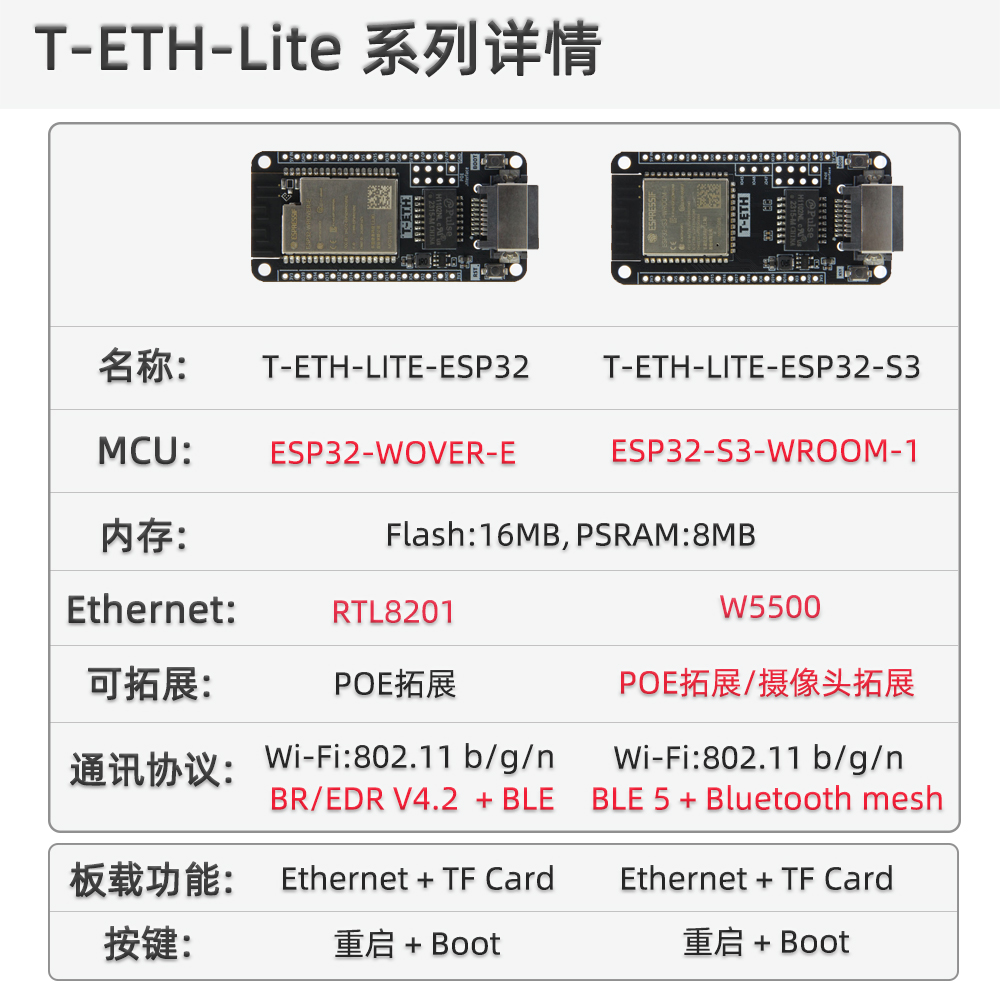

概述

注意：T-ETH-Lite 为 ESP32 版本 ,点这里切换到ESP32-S3版本T-ETH-Lite S3版本

相关资料链接

Github:T-ETH-Lite

• DP9900M
• DP5300

原理图

• T-ETH-Lite

依赖库

• Adafruit_BME280_Library
• Adafruit_BusIO-1.16.1
• Adafruit_NeoPixel
• Adafruit_Sensor
• ESP32_USB_Stream
• ETHClass2
• LoRa
• ModbusMaster
• RadioLib
• StreamDebugger
• TFT_eSPI
• TinyGPSPlus
• TinyGSM
• U8g2

软件开发

Arduino 设置参数

开发平台

1. ESP-IDF
2. Arduino IDE
3. VS Code
4. Micropython
