T-Circle

注意：T-Circle 为 ESP32 版本，点这里切换到 ESP32-S3 版本 T-Circle S3 版本。

版本迭代:

Version Update date Update description
T-Circle_V1.0 2021-03-14 初始版本

购买链接

Product SOC FLASH PSRAM Link
T-Circle ESP32 16M 8M (Octal SPI) LILYGO Mall

目录

描述

LILYGO T-Circle是ESP32版本的圆形屏幕开发板，核心搭载0.75英寸TFT LCD圆形显示屏，支持160x160分辨率与262K色彩显示，配备CST816D电容式触摸芯片实现精准触控交互。硬件采用GCPD01N驱动芯片，通过12引脚（包括3V3供电、SPI接口的MOSI/SCK/CS、I2C通信的SDA/SCL、BLE使能引脚BLEEN等）与外部设备连接，兼容Arduino等开发框架。其紧凑设计集成了高精度显示、触控及低功耗通信功能，适用于智能手表、物联网设备界面或微型嵌入式系统的原型开发。

预览

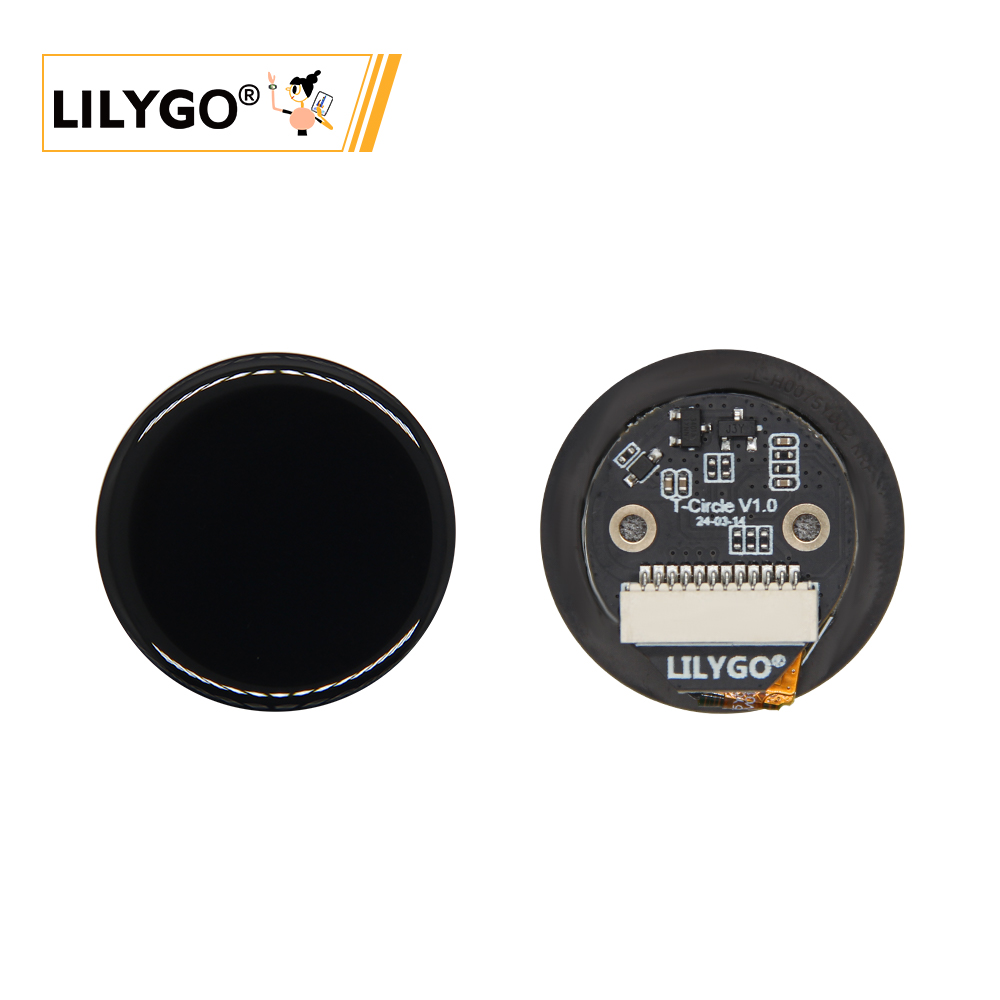

实物图

T-Circle

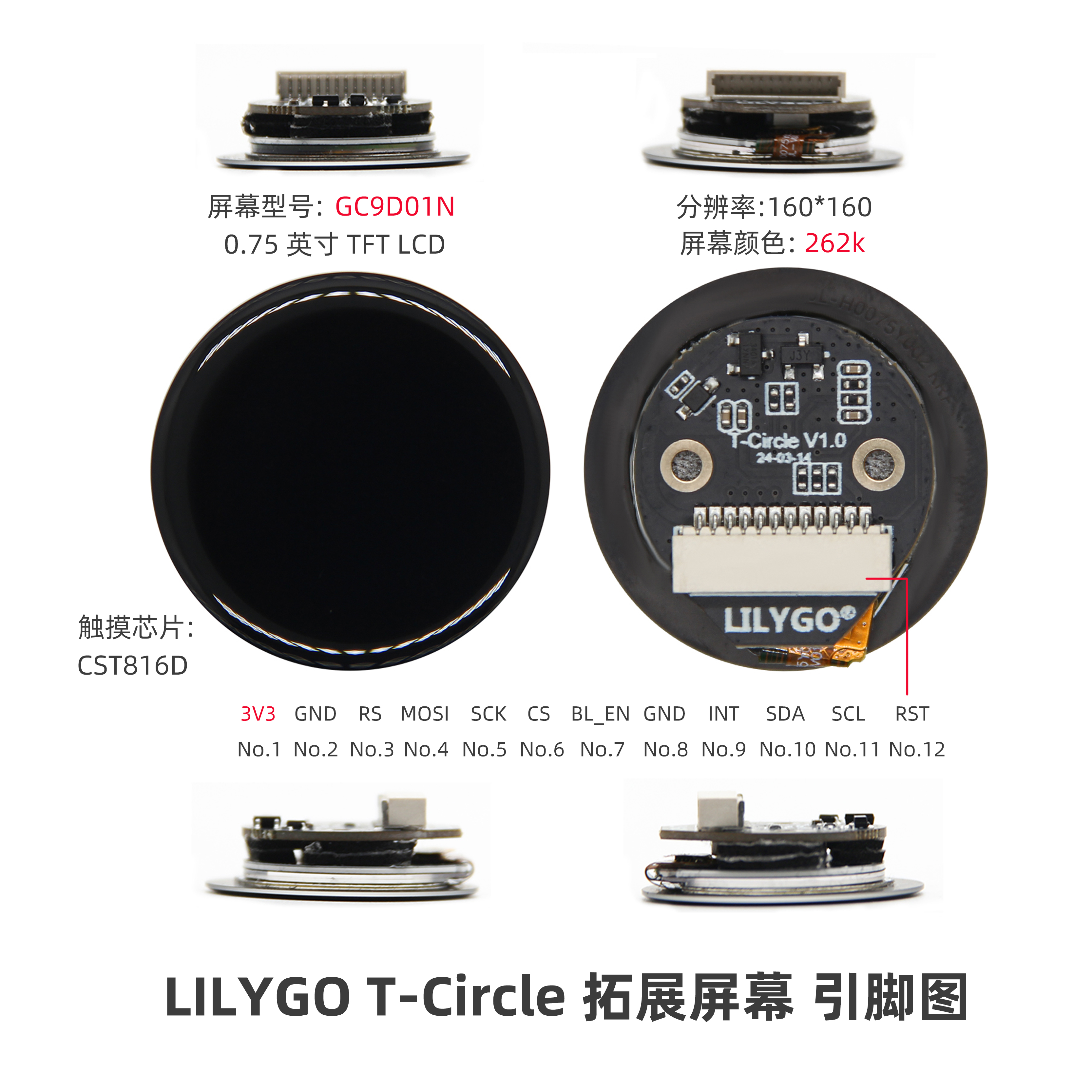

引脚图

summary

模块

1. MCU

2. 屏幕

  • 尺寸：0.75英寸LCD圆屏幕
  • 分辨率：160x160px
  • 屏幕类型：TFT LCD
  • 驱动芯片：GC9D01N
  • 兼容库：TFT_eSPI, Arduino_GFX
  • 总线通信协议：SPI

3. 触摸

  • 芯片：CST816D
  • 总线通信协议：IIC

概述

summary
组件 描述
MCU ESP32
FLASH 16MB
PSRAM 8MB (Octal SPI)
屏幕 0.75英寸 GC9D01N LCD (160x160)
触摸 CST816D 电容触摸屏
总线 SPI
无线 2.4 GHz Wi-Fi & Bluetooth
拓展接口 12pin 拓展接口
按键 1 x RESET 按键 + 1 x BOOT 按键
电源 5V/500mA
孔位 2 × M1.6*2
尺寸 32*17mm

快速开始

示例支持

Example PlatformIO/Arduino ESP-IDF Description
Basic Display ✓ 基础显示示例
Touch Test ✓ 触摸测试示例
（更多示例请参考GitHub仓库）

PlatformIO

  1. 安装VisualStudioCode，根据你的系统类型选择安装。
  2. 打开VisualStudioCode软件侧边栏的"扩展"（或者使用Ctrl+Shift+X打开扩展），搜索"PlatformIO IDE"扩展并下载。
  3. 在安装扩展的期间，你可以前往GitHub下载程序，你可以通过点击带绿色字样的"<> Code"下载主分支程序，也通过侧边栏下载"Releases"版本程序。
  4. 扩展安装完成后，打开侧边栏的资源管理器（或者使用Ctrl+Shift+E打开），点击"打开文件夹"，找到刚刚你下载的项目代码（整个文件夹），点击"添加"，此时项目文件就添加到你的工作区了。
  5. 打开项目文件中的"platformio.ini"（添加文件夹成功后PlatformIO会自动打开对应文件夹的"platformio.ini"）,在"[platformio]"目录下取消注释选择你需要烧录的示例程序（以"default_envs = xxx"为标头），然后点击左下角的"√"进行编译，如果编译无误，将单片机连接电脑，点击左下角"→"即可进行烧录。

Arduino

  1. 安装Arduino，根据你的系统类型选择安装。
  2. 打开项目文件夹的"example"目录，选择示例项目文件夹，打开以".ino"结尾的文件即可打开Arduino IDE项目工作区。
  3. 打开右上角"工具"菜单栏->选择"开发板"->"开发板管理器"，找到或者搜索"esp32"，下载作者名为"Espressif Systems"的开发板文件。接着返回"开发板"菜单栏，选择"ESP32 Arduino"开发板下的开发板类型，选择的开发板类型由"platformio.ini"文件中以[env]目录下的"board = xxx"标头为准，如果没有对应的开发板，则需要自己手动添加项目文件夹下"board"目录下的开发板。
  4. 打开菜单栏"文件"->"首选项"，找到"项目文件夹位置"这一栏，将项目目录下的"libraries"文件夹里的所有库文件连带文件夹复制粘贴到这个目录下的"libraries"里边。
  5. 在"工具"菜单中选择正确的设置，如下表所示。

ESP32

Setting Value
Board ESP32 Dev Module
Upload Speed 921600
CPU Frequency 240MHz (WiFi)
Flash Mode QIO 80MHz
Flash Size 16MB (128Mb)
Core Debug Level None
Partition Scheme 默认配置
PSRAM Enabled
  1. 选择正确的端口。
  2. 点击右上角"√"进行编译，如果编译无误，将单片机连接电脑，点击右上角"→"即可进行烧录。

开发平台

  1. Micropython
  2. Arduino IDE
  3. Platform IO

相关测试

（功耗及其他测试数据待补充）

常见问题

  • Q. 看了以上教程我还是不会搭建编程环境怎么办？
    A. 如果看了以上教程还不懂如何搭建环境的可以参考LilyGo-Document文档说明来搭建。

  • Q. 为什么我的板子一直烧录失败呢？
    A. 请按住"BOOT"按键，再按一下"RST"按键，然后点击烧录，进入下载模式。

  • Q. T-Circle 和 T-Circle S3 有什么区别？
    A. T-Circle 核心主控为 ESP32，而 T-Circle S3 核心主控为性能更强的 ESP32-S3。请根据您的项目需求选择相应的版本。

项目

  • T-Circle-S3 (请注意，此原理图为S3版本，ESP32版本原理图请参考GitHub仓库)
