T-Display-S3-AMOLED-1.64

版本迭代:

Version Update date Update description
T-Display-S3-AMOLED-1.43_V1.0 2024-05-20 初始版本
T-Display-S3-AMOLED-1.43-1.75_V1.0 2024-11-25 新增排线、新增H0175Y003AM屏幕适配
T-Display-S3-AMOLED-1.43-1.75_V1.0 2025-01-13 新增DO0143FMST10屏幕适配

购买链接

Product SOC FLASH PSRAM Link
T-Display-S3-AMOLED-1.43-1.75 ESP32S3R8 16M 8M (Octal SPI) LILYGO Mall

描述

T-Display-S3 AMOLED 1.64 是一款基于 ESP32-S3R8 双核 LX7 微处理器的高性能物联网开发板，集成 2.4 GHz Wi-Fi 和蓝牙 5（LE）无线通信功能，支持多平台开发（Arduino、PlatformIO-IDE、ESP-IDF）。其核心亮点为 1.64 英寸 ICMA3311 AMOLED 显示屏，分辨率达 280×456 像素，采用 QSPI 总线接口并兼容 Arduino_GFX 图形库，可快速实现丰富的图形界面开发。板载 16MB Flash 和 8MB PSRAM，提供充足存储与内存资源，同时支持电池电压检测（ADC 脚位 I004）及 5V/500mA USB 充电，兼顾低功耗与移动场景需求。其他功能包括电容触摸交互、外显式流量控制、STEMMA OT/Qwilc 扩展接口及 RF SH 1.0mm + 4W 射频设计，适用于智能穿戴、嵌入式 GUI、工业控制等场景，以紧凑尺寸（28×42mm）实现高性能与多功能的平衡。

预览

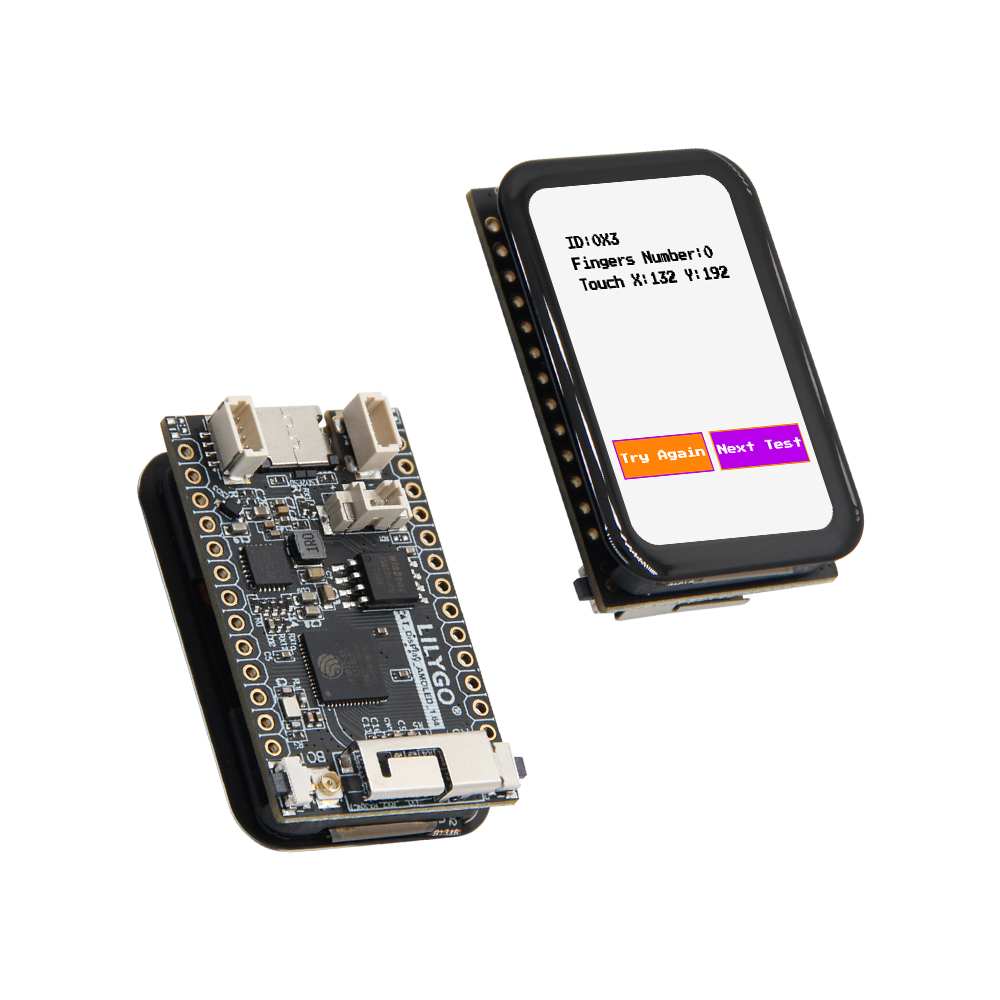

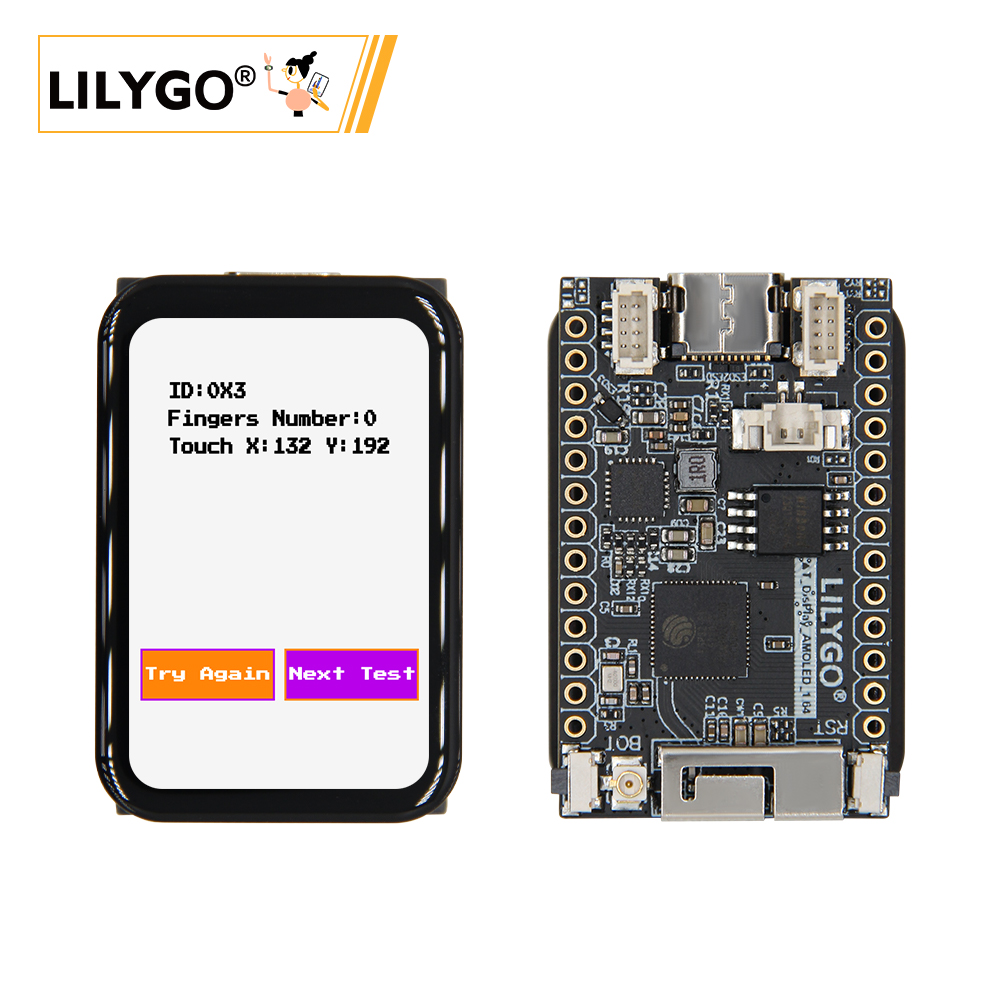

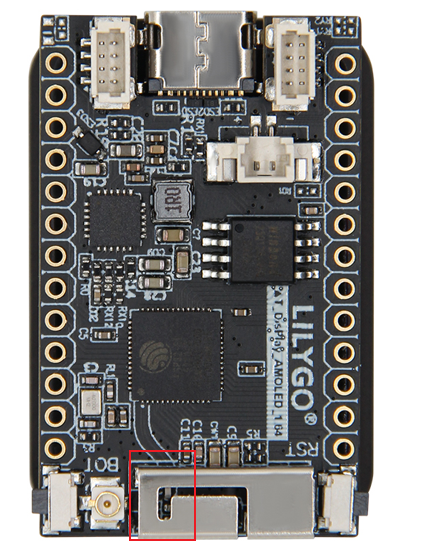

实物图

summary

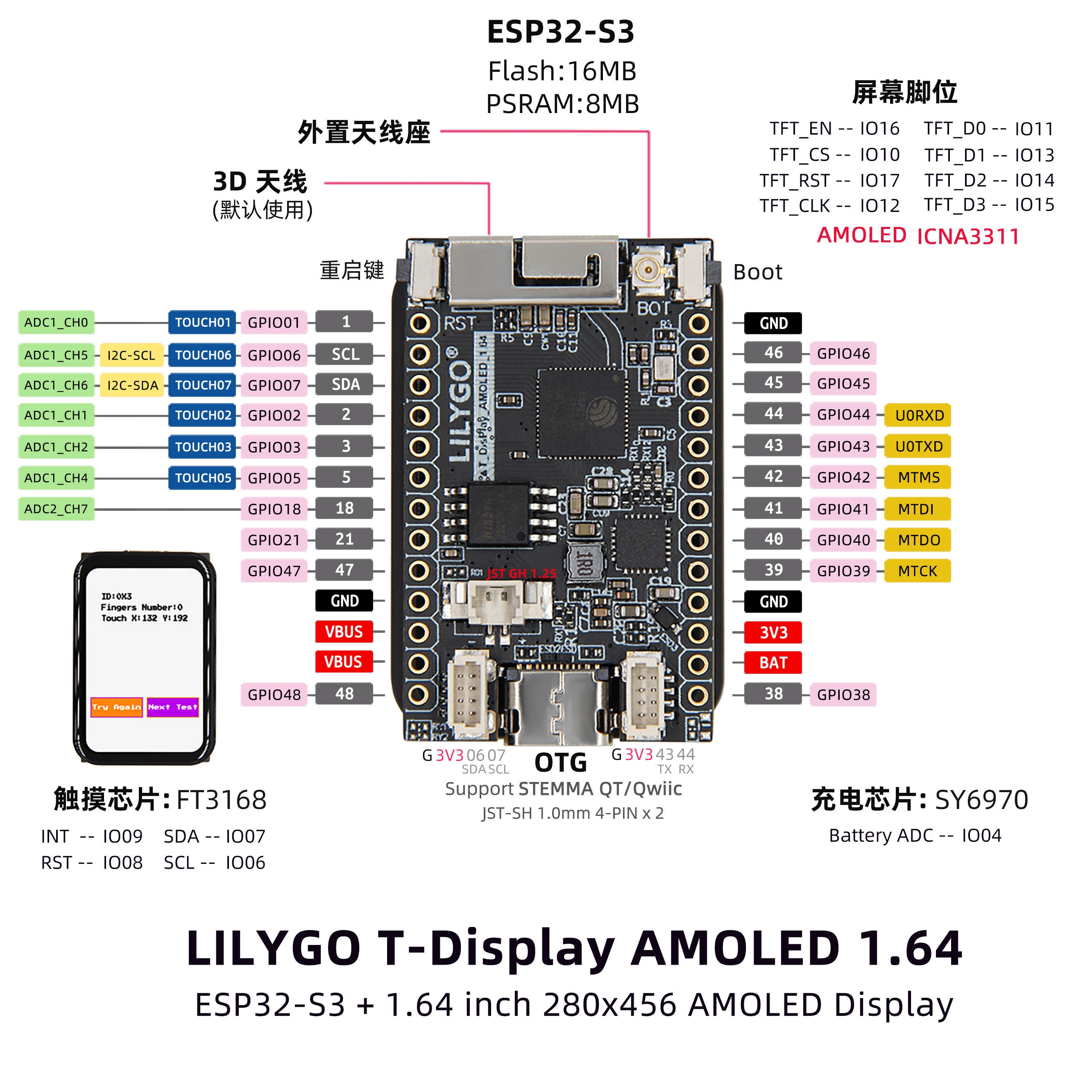

引脚图

summary

模块

MCU

2. 屏幕

  • 尺寸：1.64英寸AMOLED
  • 分辨率：280×456px
  • 屏幕类型：AMOLED
  • 驱动芯片：ICMA3311
  • 兼容库：Arduino_GFX
  • 总线通信协议：QSPI

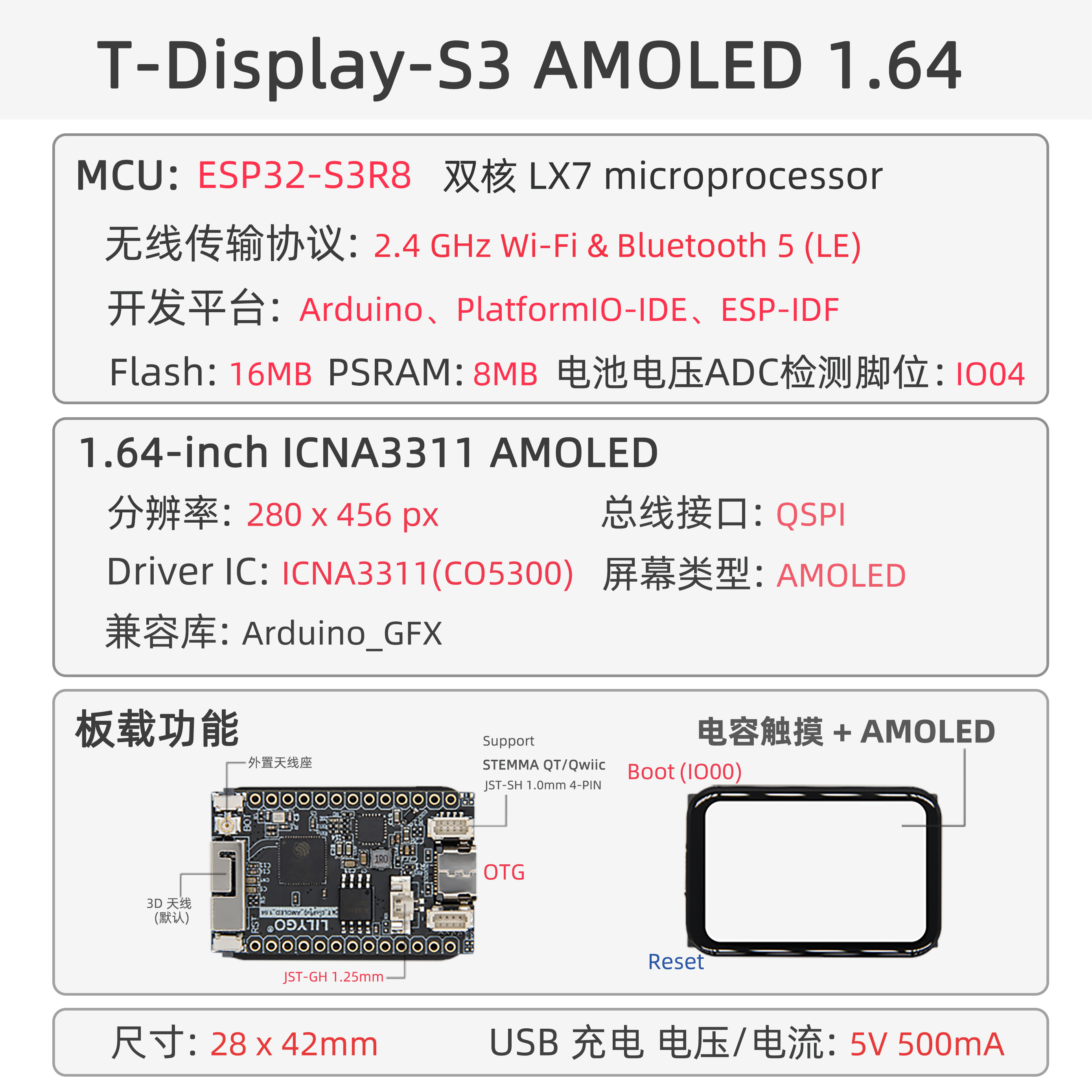

概述

summary
组件 描述
MCU ESP32-S3R8 Dual-core LX7 microprocessor
FLASH 16MB
PSRAM 8MB
屏幕 1.64英寸 ICMA3311 AMOLED (280×456)
触摸 FT3168 触摸电容屏
总线 QSPI
LoRa 1276/868/915MHz
存储 TF 卡
充电芯片 SY6970
RTC PCF8563
无线 2.4 GHz Wi-Fi & Bluetooth 5 (LE)
USB 1 × USB Port and OTG (TYPE-C接口)
IO 接口 2 × 2×7 扩展IO接口
拓展接口 2 × STEMMA QT/Qwlic + JST-GH 电池座子 + 天线座子
按键 1 x RESET 按键 + 1 x BOOT 按键
尺寸 28×42×11mm

该芯片在未接电池5V供电时输出波形将非常不稳定，需要连接电池使用或者软件关闭电池通道，这样的话情况将会得到缓解

快速开始

快速开始

示例支持

Example PlatformIO/Arduino ESP-IDF Description
FT3168 ✓ FT3168触摸示例
Original Test ✓ DO0143FAT01(DO0143FMST02)出厂测试
GFX ✓ GFX图形库示例
GFX FT3168 Image ✓ GFX图像显示示例
SY6970 ✓ SY6970电源管理示例
SY6970 OTG ✓ SY6970 OTG功能示例
Light Sleep Wake Up ✓ 轻睡眠唤醒示例
Deep Sleep Wake Up ✓ 深度睡眠唤醒示例
PCF8563 ✓ PCF8563 RTC示例
PCF8563 Scheduled INT ✓ PCF8563定时中断示例
PCF8563 Timer INT ✓ PCF8563计时器中断示例
Deep Sleep PCF8563 Scheduled Wake Up ✓ PCF8563定时唤醒深度睡眠示例
Deep Sleep PCF8563 Timer Wake Up ✓ PCF8563计时器唤醒深度睡眠示例
SD ✓ SD卡读写示例
Original_Test_H0175Y003AM ✓ H0175Y003AM屏幕出厂测试
Original_Test_DO0143FMST10 ✓ DO0143FMST10屏幕出厂测试
Deep_Sleep_Wake_Up_H0175Y003AM ✓ H0175Y003AM屏幕深度睡眠唤醒
Light_Sleep_Wake_Up_H0175Y003AM ✓ H0175Y003AM屏幕轻睡眠唤醒
lvgl_benchmark ✓ LVGL性能测试
iic_scan ✓ I2C设备扫描
touch ✓ 触摸功能测试
screen_touch_lvgl_9 ✓ 屏幕触摸与LVGL结合示例

Github：T-Display-S3-AMOLED-1.64

PlatformIO

  1. 安装VisualStudioCode，根据你的系统类型选择安装。
  2. 打开VisualStudioCode软件侧边栏的"扩展"（或者使用Ctrl+Shift+X打开扩展），搜索"PlatformIO IDE"扩展并下载。
  3. 在安装扩展的期间，你可以前往GitHub下载程序，你可以通过点击带绿色字样的"<> Code"下载主分支程序，也通过侧边栏下载"Releases"版本程序。
  4. 扩展安装完成后，打开侧边栏的资源管理器（或者使用Ctrl+Shift+E打开），点击"打开文件夹"，找到刚刚你下载的项目代码（整个文件夹），点击"添加"，此时项目文件就添加到你的工作区了。
  5. 打开项目文件中的"platformio.ini"（添加文件夹成功后PlatformIO会自动打开对应文件夹的"platformio.ini"）,在"[platformio]"目录下取消注释选择你需要烧录的示例程序（以"default_envs = xxx"为标头），然后点击左下角的"√"进行编译，如果编译无误，将单片机连接电脑，点击左下角"→"即可进行烧录。

Arduino

  1. 安装Arduino，根据你的系统类型选择安装。
  2. 打开项目文件夹的"example"目录，选择示例项目文件夹，打开以".ino"结尾的文件即可打开Arduino IDE项目工作区。
  3. 打开右上角"工具"菜单栏->选择"开发板"->"开发板管理器"，找到或者搜索"esp32"，下载作者名为"Espressif Systems"的开发板文件。接着返回"开发板"菜单栏，选择"ESP32 Arduino"开发板下的开发板类型，选择的开发板类型由"platformio.ini"文件中以[env]目录下的"board = xxx"标头为准，如果没有对应的开发板，则需要自己手动添加项目文件夹下"board"目录下的开发板。
  4. 打开菜单栏"文件"->"首选项"，找到"项目文件夹位置"这一栏，将项目目录下的"libraries"文件夹里的所有库文件连带文件夹复制粘贴到这个目录下的"libraries"里边。
  5. 在"工具"菜单中选择正确的设置，如下表所示。

ESP32-S3

Setting Value
Board ESP32S3 Dev Module
Upload Speed 921600
USB Mode Hardware CDC and JTAG
USB CDC On Boot Enabled
USB Firmware MSC On Boot Disabled
USB DFU On Boot Disabled
CPU Frequency 240MHz (WiFi)
Flash Mode QIO 80MHz
Flash Size 16MB (128Mb)
Core Debug Level None
Partition Scheme 16M Flash (3MB APP/9.9MB FATFS)
PSRAM OPI PSRAM
Arduino Runs On Core 1
Events Run On Core 1
  1. 选择正确的端口。
  2. 点击右上角"√"进行编译，如果编译无误，将单片机连接电脑，点击右上角"→"即可进行烧录。
