T-Connect

版本迭代:

Version Update date Update description
T-Connect_V1.0 初始版本

购买链接

Product SOC FLASH PSRAM Link
T-Connect ESP32-S3-R8 16MB 8MB (Octal SPI) LILYGO Mall

目录

描述

T-Connect 是一款基于 ESP32-S3 芯片的多功能开发板，搭载 8MB PSRAM 和 16MB Flash，支持 Wi-Fi/蓝牙双模通信及 RS485/CAN 工业协议，内置 APA102 LED 驱动可直接控制 RGB 灯带。其丰富的 UART 接口和复用引脚（如 SGD/SGC 系列）适配物联网设备、工业自动化、智能照明等场景，兼具高集成度与扩展灵活性，适用于复杂环境下的稳定通信与多样化控制需求。

核心特性

  • 多协议支持：最大支持三组RS485和一组CAN总线输出不同数据
  • 工业级通信：支持RS485和CAN总线工业协议
  • 灵活配置：支持CAN和RS485两种模块相互切换
  • 丰富接口：集成继电器、LED控制、QWIIC扩展接口
  • 工业设计：宽电压输入，4个定位孔便于安装固定

预览

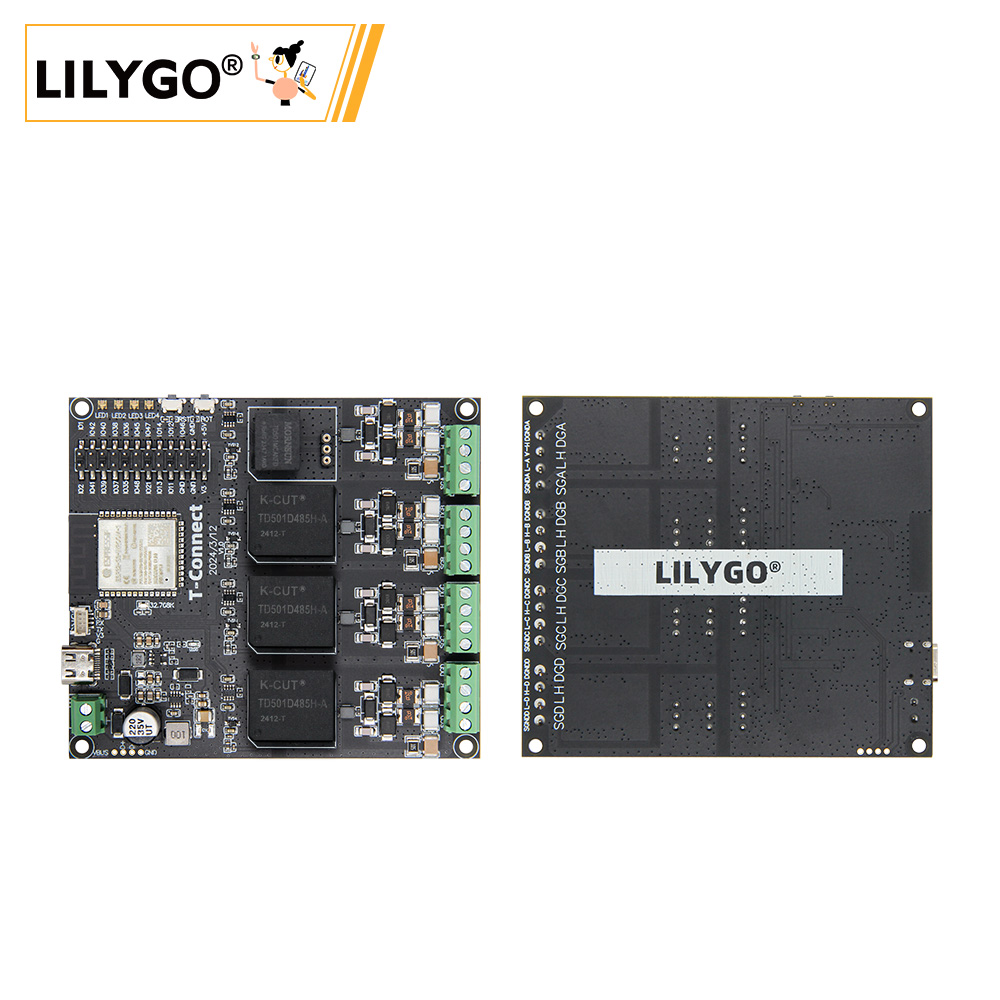

实物图

T-Connect

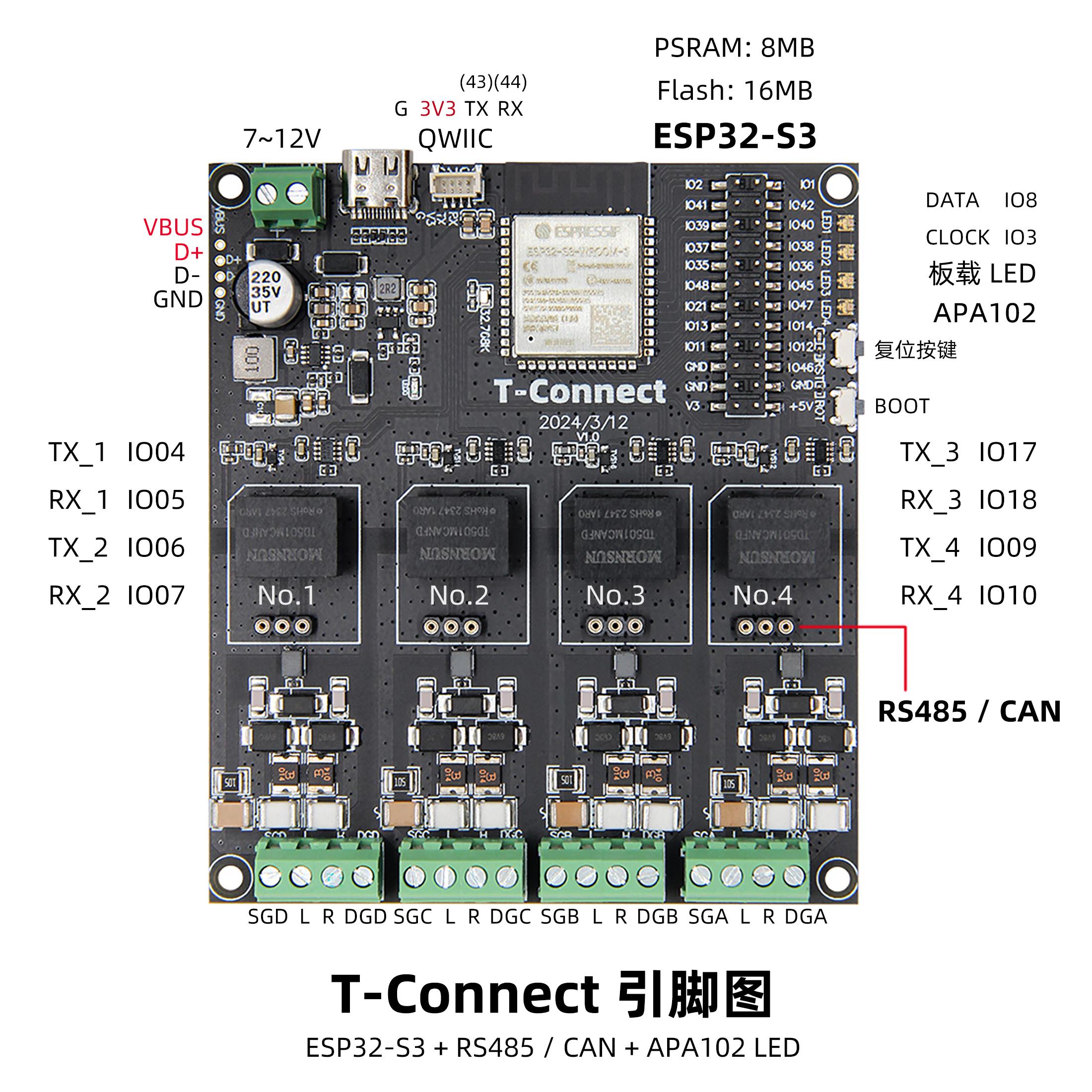

引脚图

summary

模块

MCU

  • 芯片：ESP32-S3-R8
  • PSRAM：8M (Octal SPI)
  • FLASH：16M
  • 无线：Wi-Fi 802.11 b/g/n; Bluetooth 5.0 (BLE)
  • 其他说明：更多资料请访问乐鑫官方ESP32-S3数据手册

通信接口

  • RS485：支持最多3组RS485通信（UART协议）
  • CAN：支持1组CAN总线通信（TWAI协议）
  • 模块切换：支持CAN和RS485模块相互切换配置

外设控制

  • LED驱动：APA102 RGB灯带控制
  • 继电器：10A输出能力
  • 扩展接口：QWIIC生态接口

电源管理

  • 输入电压：7V-12V DC
  • USB供电：5V/500mA Type-C接口

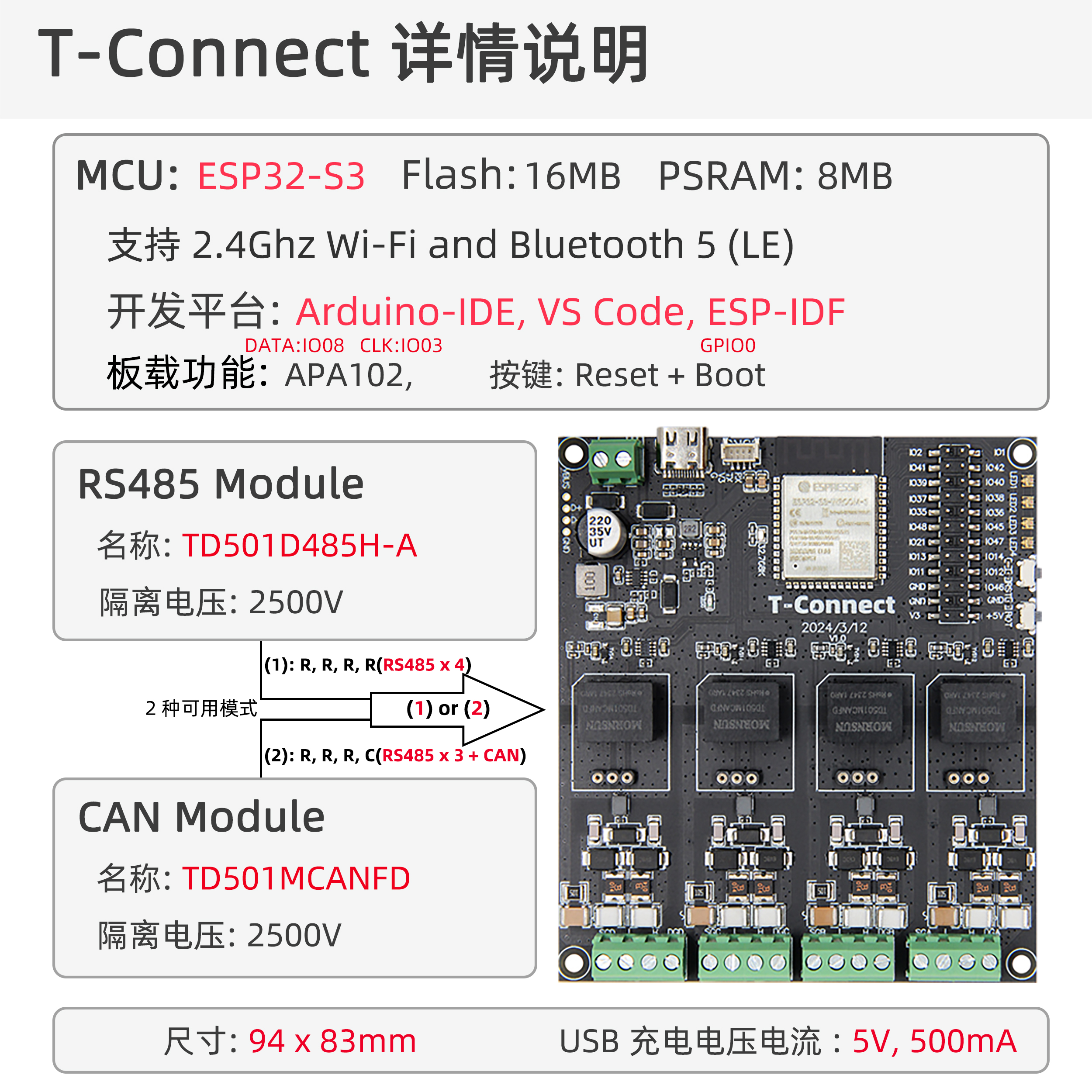

概述

summary

T-Connect是一款拥有4组不同模块输出数据的板子，支持CAN和RS485两种不同模块相互切换，最大支持三组RS485和一组CAN总线输出不同数据。

组件 描述
MCU ESP32-S3-R8
FLASH 16MB
PSRAM 8MB (Octal SPI)
通信协议 RS485 (UART) / CAN (TWAI)
LED驱动 APA102
继电器 10A输出
无线 2.4 GHz Wi-Fi & Bluetooth 5 (LE)
USB 1 × USB Port and OTG (TYPE-C接口)
输出配置 最大支持三组RS485 + 一组CAN总线
扩展接口 1 × QWIIC接口
按键 1 x RESET按键 + 1 x BOOT按键
电源输入 7V~12V DC + 5V/500mA USB
定位孔 4 × 2mm定位孔
尺寸 94×83×13mm

快速开始

示例支持

Example Support IDE And Version Description Picture
Original_Test [Platformio IDE][espressif32-v6.5.0]
[Arduino IDE][esp32_v2.0.14]		 出厂初始测试文件
APA102_Blink [Platformio IDE][espressif32-v6.5.0]
[Arduino IDE][esp32_v2.0.14]
CAN [Platformio IDE][espressif32-v6.5.0]
[Arduino IDE][esp32_v2.0.14]
RS485 [Platformio IDE][espressif32-v6.5.0]
[Arduino IDE][esp32_v2.0.14]
Firmware Description Picture
Original_Test 出厂初始测试文件

PlatformIO

  1. 安装VisualStudioCode，根据你的系统类型选择安装。
  2. 打开VisualStudioCode软件侧边栏的"扩展"（或者使用Ctrl+Shift+X打开扩展），搜索"PlatformIO IDE"扩展并下载。
  3. 在安装扩展的期间，你可以前往GitHub下载程序，你可以通过点击带绿色字样的"<> Code"下载主分支程序，也通过侧边栏下载"Releases"版本程序。
  4. 扩展安装完成后，打开侧边栏的资源管理器（或者使用Ctrl+Shift+E打开），点击"打开文件夹"，找到刚刚你下载的项目代码（整个文件夹），点击"添加"，此时项目文件就添加到你的工作区了。
  5. 打开项目文件中的"platformio.ini"（添加文件夹成功后PlatformIO会自动打开对应文件夹的"platformio.ini"）,在"[platformio]"目录下取消注释选择你需要烧录的示例程序（以"default_envs = xxx"为标头），然后点击左下角的"√"进行编译，如果编译无误，将单片机连接电脑，点击左下角"→"即可进行烧录。

Arduino

  1. 安装Arduino，根据你的系统类型选择安装。
  2. 打开项目文件夹的"example"目录，选择示例项目文件夹，打开以".ino"结尾的文件即可打开Arduino IDE项目工作区。
  3. 打开右上角"工具"菜单栏->选择"开发板"->"开发板管理器"，找到或者搜索"esp32"，下载作者名为"Espressif Systems"的开发板文件。接着返回"开发板"菜单栏，选择"ESP32 Arduino"开发板下的开发板类型，选择的开发板类型由"platformio.ini"文件中以[env]目录下的"board = xxx"标头为准，如果没有对应的开发板，则需要自己手动添加项目文件夹下"board"目录下的开发板。
  4. 打开菜单栏"文件"->"首选项"，找到"项目文件夹位置"这一栏，将项目目录下的"libraries"文件夹里的所有库文件连带文件夹复制粘贴到这个目录下的"libraries"里边。
  5. 在"工具"菜单中选择正确的设置，如下表所示。

ESP32-S3

Setting Value
Board ESP32S3 Dev Module
Upload Speed 921600
USB Mode Hardware CDC and JTAG
USB CDC On Boot Enabled
USB Firmware MSC On Boot Disabled
USB DFU On Boot Disabled
CPU Frequency 240MHz (WiFi)
Flash Mode QIO 80MHz
Flash Size 16MB (128Mb)
Core Debug Level None
Partition Scheme 16M Flash (3MB APP/9.9MB FATFS)
PSRAM OPI PSRAM
Arduino Runs On Core 1
Events Run On Core 1
  1. 选择正确的端口。
  2. 点击右上角"√"进行编译，如果编译无误，将单片机连接电脑，点击右上角"→"即可进行烧录。

开发平台

  1. VS Code
  2. Arduino IDE
  3. Platform IO

引脚总览

LED引脚 ESP32S3引脚
APA102_DATA IO8
APA102_CLOCK IO3
CAN和RS485共用引脚 ESP32S3引脚
TX_1 IO4
RX_1 IO5
TX_2 IO6
RX_2 IO7
TX_3 IO17
RX_3 IO18
TX_4 IO9
RX_4 IO10

相关测试

Board Program Description Picture
T-Connect_V1.0 CAN 速度：500KBITS
通信距离：35m
T-Connect_V1.0 RS485 波特率：115200
通信距离：35m

常见问题

  • Q. 看了以上教程我还是不会搭建编程环境怎么办？
    A. 如果看了以上教程还不懂如何搭建环境的可以参考LilyGo-Document文档说明来搭建。

  • Q. 为什么打开Arduino IDE时他会提醒我是否要升级库文件？我应该升级还是不升级？
    A. 选择不升级库文件，不同版本的库文件可能不会相互兼容所以不建议升级库文件。

  • Q. 如何配置RS485和CAN模块的切换？
    A. 通过板载的配置跳线或软件设置来实现RS485和CAN模块的切换，具体配置方法请参考原理图和示例代码。

  • Q. 为什么我的板子一直烧录失败呢？
    A. 请按住"BOOT"按键重新下载程序。
