LILYGO T-Display Bar

  • AMOLED
  • Display

T-Display-Bar

版本迭代:

Version Update date Update description

购买链接

Product SOC FLASH PSRAM Link
T-Display Bar ESP32-S3R8 16MB 8MB (OPI PSRAM) LILYGO Mall

目录

描述

LILYGO T-Display Bar 是一款高度集成化的嵌入式智能显示模组，核心搭载 ESP32-S3 高性能芯片，融合多功能传感器与高精度显示技术。其核心配置如下：

显示系统

  • 配备 2.25英寸IPS全彩LCD屏，采用 ST7789驱动IC，分辨率为 76×284像素（RGB排列）。
  • 支持 电容式触摸（独立Touch_IRQ/Touch_RST控制），提供流畅的人机交互体验。
  • 通过SPI总线连接（CS/DC/RST/BL/MOSI/SCLK引脚），优化显示控制效率。

智能感知能力

  • 集成 BH1260AP AI传感器，支持六轴IMU（加速度计+陀螺仪）及个性化运动追踪。
  • 配备I²C接口（SDA/SCL）及专用控制引脚（EN/RST/IRQ），实现低功耗环境感知与实时数据交互。

扩展性与接口

  • 提供 QWIIC生态接口（兼容I²C设备），支持快速扩展传感器模组。
  • 集成 TF卡存储（SPI接口：MOSI/MISO/SCK/CS）及 蜂鸣器驱动（BUZZer_IO）。
  • 采用 USB Type-C接口，支持 5V/500mA供电与程序烧录一体化设计。

物理特性

  • 紧凑型结构设计（69×23×15mm），兼顾工业部署与便携设备需求。
  • 引脚布局高度优化（如TFT CS/DC等复用ESP32-GPIO），简化二次开发流程。

预览

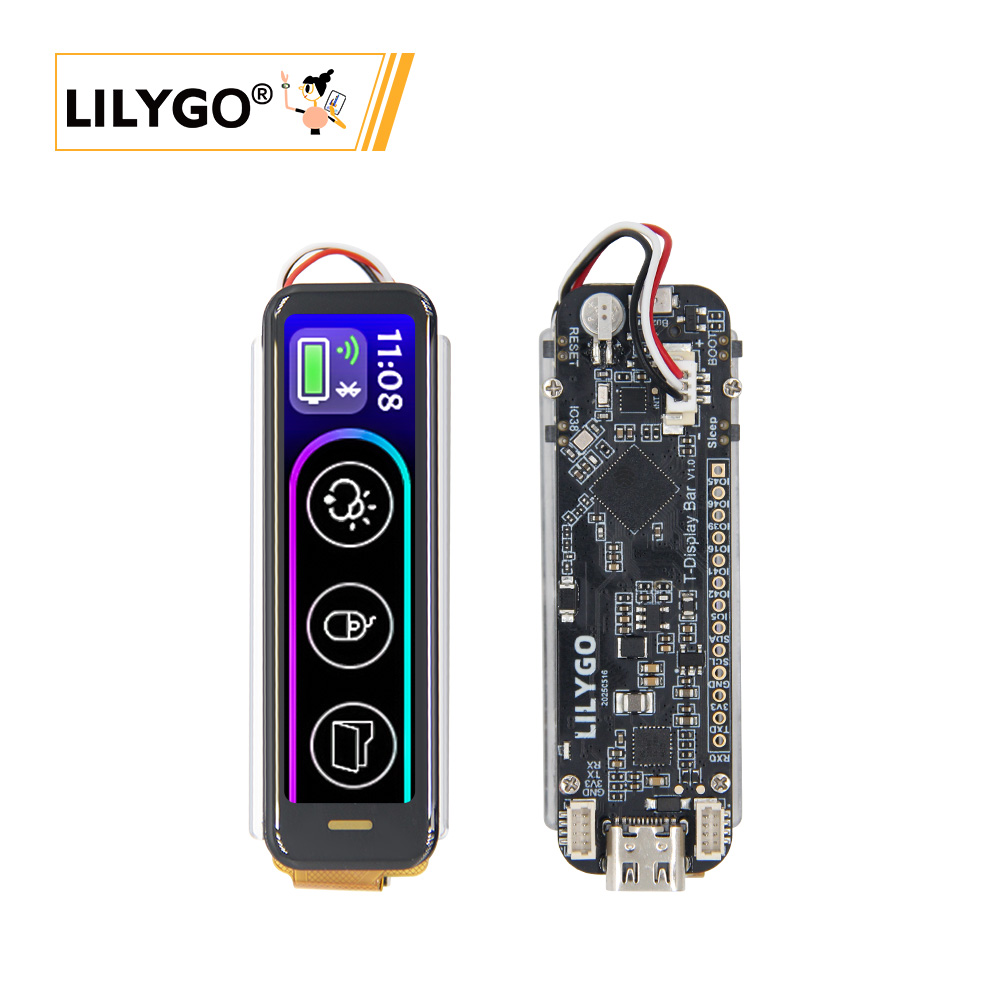

实物图

T-Display-Bar

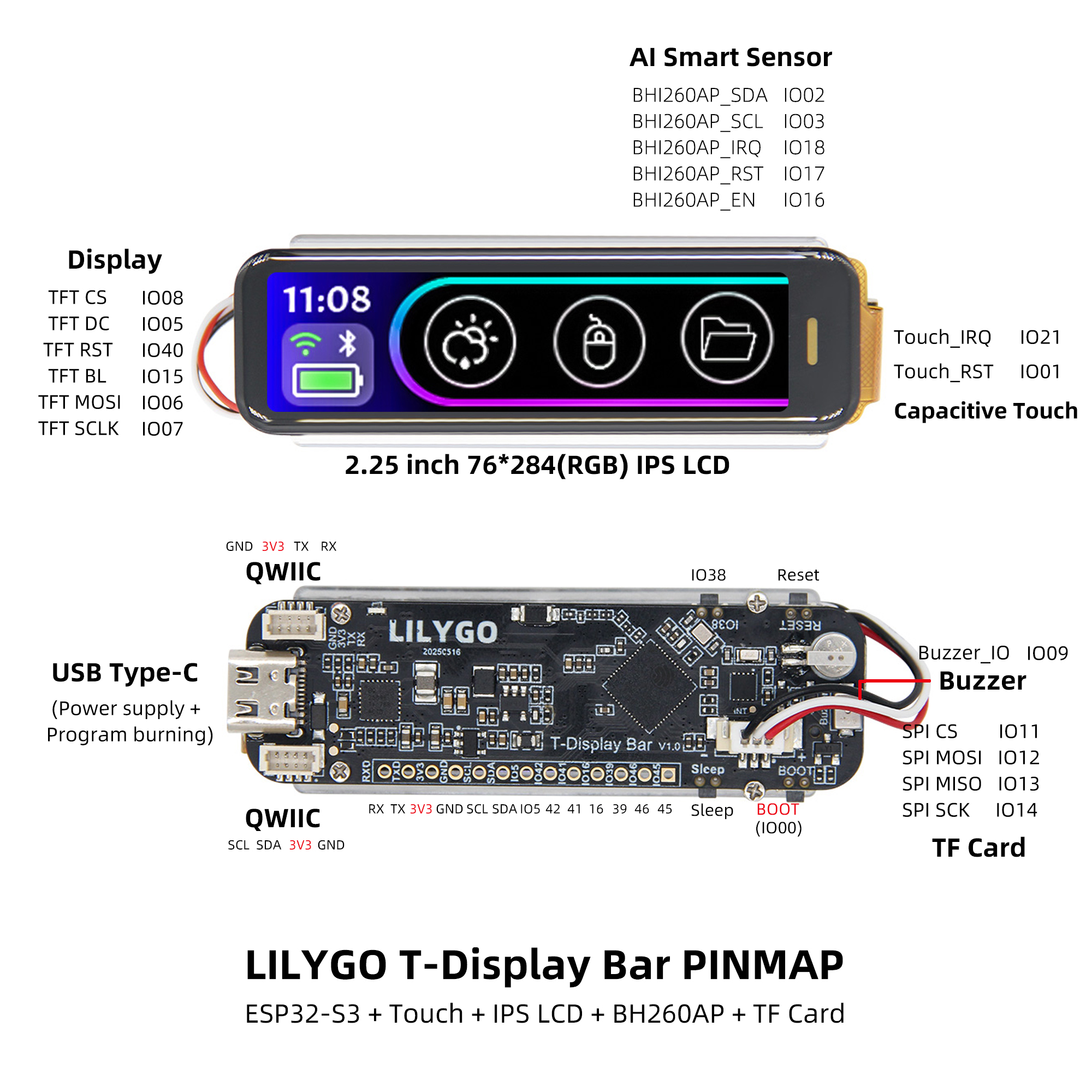

引脚图

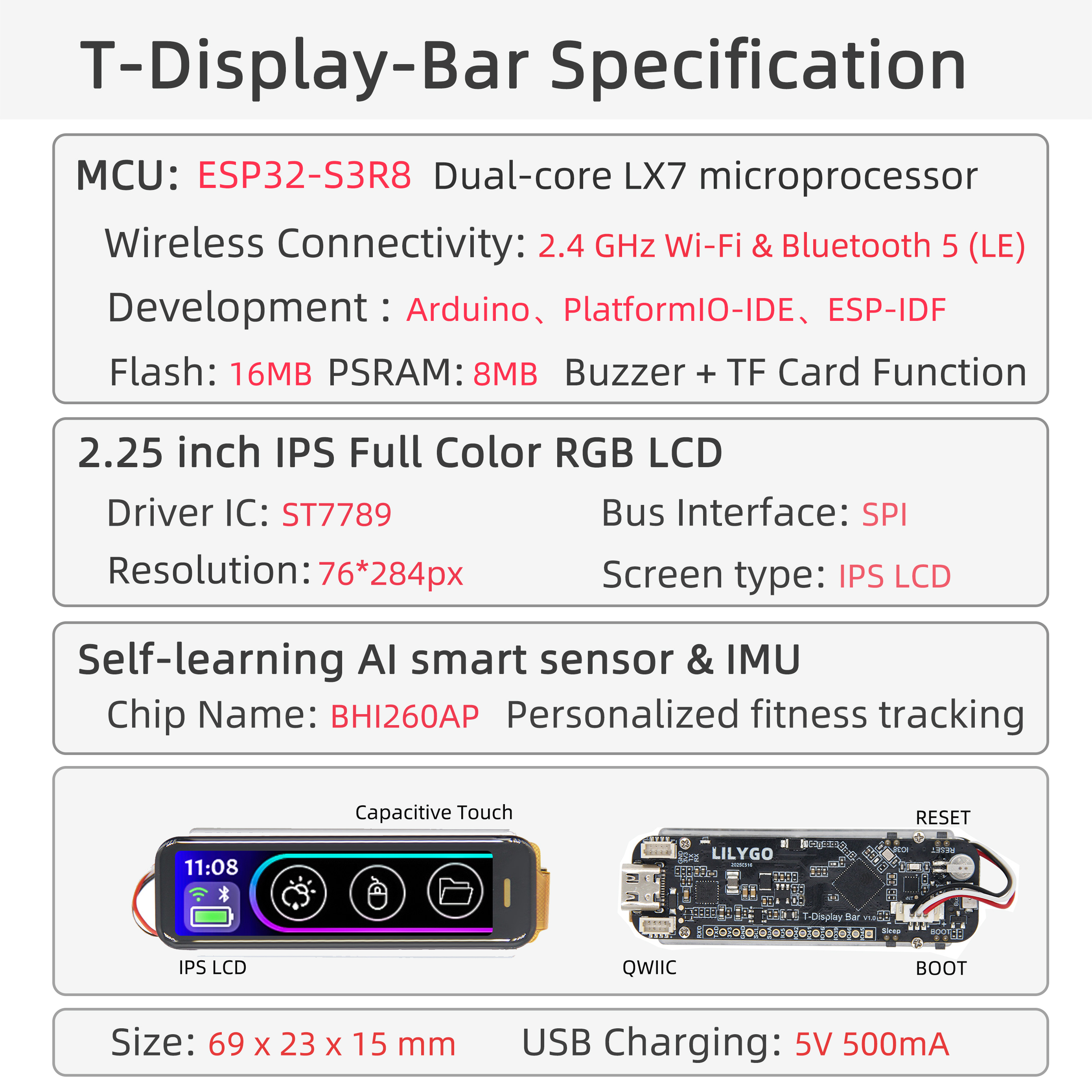

summary

模块

MCU

屏幕

  • 尺寸：2.25英寸IPS LCD
  • 分辨率：76x284px
  • 屏幕类型：IPS LCD
  • 驱动芯片：ST7789
  • 兼容库：TFT_eSPI
  • 总线通信协议：SPI

触摸

  • 芯片：CST816
  • 总线通信协议：IIC

传感器

  • 芯片：BHI260AP
  • 功能：支持六轴IMU（加速度计+陀螺仪），AI传感器
  • 总线通信协议：IIC

概述

summary
组件 描述
MCU ESP32-S3R8 Dual-core LX7 microprocessor
FLASH 16MB
PSRAM 8MB
屏幕 2.25 英寸 ST7789 IPS LCD (76*284px)
触摸 CST816 电容触摸屏
传感器 BHI260AP AI传感器，支持六轴IMU
存储 TF 卡
蜂鸣器 有源蜂鸣器
无线 2.4 GHz Wi-Fi & Bluetooth 5 (LE)
USB 1 × USB Port and OTG(TYPE-C接口)
IO 接口 2.54mm间距 13pin接口
拓展接口 2 × QWIIC接口 + 1 x 电池座子
按键 1 x RESET 按键 + 1 x BOOT 按键 + 1 x IO38 按键 + 1 x Sleep 按键
尺寸 69x23x15mm

快速开始

示例支持

Example Description
Factory Factory test example, Includes desktop weather and Bluetooth mouse
TFT_ESPI_Example TFT_espi library adaptation
LVGL_Example lvgl library adaptation
WIFI_Config wifi configuration example
BHI260AP 6 axis IMU sensor example
BHI260AP_StepCounter walking step counter example
BQ27220 Battery level monitor meter
BQ25896 Power control chip routines
RTC PCF8563 Real-Time Clock example
SD Card SD card example
Colour_Test TFT display colour test
Colour_Test2 TFT display colour test
TouchDrv_CSTxxx_GetPoint display touch example
Sleep_Mode ESP32S3 sleep mode example

PlatformIO

  1. 安装VisualStudioCode，根据你的系统类型选择安装。
  2. 打开VisualStudioCode软件侧边栏的"扩展"（或者使用Ctrl+Shift+X打开扩展），搜索"PlatformIO IDE"扩展并下载。
  3. 在安装扩展的期间，你可以前往GitHub下载程序，你可以通过点击带绿色字样的"<> Code"下载主分支程序，也通过侧边栏下载"Releases"版本程序。
  4. 扩展安装完成后，打开侧边栏的资源管理器（或者使用Ctrl+Shift+E打开），点击"打开文件夹"，找到刚刚你下载的项目代码（整个文件夹），点击"添加"，此时项目文件就添加到你的工作区了。
  5. 打开项目文件中的"platformio.ini"（添加文件夹成功后PlatformIO会自动打开对应文件夹的"platformio.ini"）,在"[platformio]"目录下取消注释选择你需要烧录的示例程序（以"default_envs = xxx"为标头），然后点击左下角的"√"进行编译，如果编译无误，将单片机连接电脑，点击左下角"→"即可进行烧录。

Arduino

  1. 安装Arduino，根据你的系统类型选择安装。
  2. 打开项目文件夹的"example"目录，选择示例项目文件夹，打开以".ino"结尾的文件即可打开Arduino IDE项目工作区。
  3. 打开右上角"工具"菜单栏->选择"开发板"->"开发板管理器"，找到或者搜索"esp32"，下载作者名为"Espressif Systems"的开发板文件。接着返回"开发板"菜单栏，选择"ESP32 Arduino"开发板下的开发板类型，选择的开发板类型由"platformio.ini"文件中以[env]目录下的"board = xxx"标头为准，如果没有对应的开发板，则需要自己手动添加项目文件夹下"board"目录下的开发板。
  4. 打开菜单栏"文件"->"首选项"，找到"项目文件夹位置"这一栏，将项目目录下的"libraries"文件夹里的所有库文件连带文件夹复制粘贴到这个目录下的"libraries"里边。
  5. 在"工具"菜单中选择正确的设置，如下表所示。

ESP32-S3

Arduino IDE Setting Value
Board ESP32S3 Dev Module
Port Your port
USB CDC On Boot Enable
CPU Frequency 240MHZ(WiFi)
Core Debug Level None
USB DFU On Boot Disable
Erase All Flash Before Sketch Upload Disable
Events Run On Core1
Flash Mode QIO 80MHZ
Flash Size 16MB(128Mb)
Arduino Runs On Core1
USB Firmware MSC On Boot Disable
Partition Scheme 8M with spiffs(3M APP/1.5MB SPIFFS)
PSRAM OPI PSRAM
Upload Mode UART0/Hardware CDC
Upload Speed 921600
USB Mode CDC and JTAG
  1. 选择正确的端口。
  2. 点击右上角"√"进行编译，如果编译无误，将单片机连接电脑，点击右上角"→"即可进行烧录。

开发平台

  1. Micropython
  2. Arduino IDE
  3. Platform IO

引脚总览

GPIO SPI I2C TFT(SPI) TOUCH(I2C) BUZZER BHI260AP(I2C) BUTTON SD(SPI) USB BQ27220 FLASH128M UART
IO2 I2C_SDA
IO3 I2C_SDA
IO12 SPI_MOSI
IO13 SPI_MISO
IO14 SPI_SCK
IO6 TFT_MOSI
IO7 TFT_SCLK
IO8 TFT_CS
IO5 TFT_DC
IO40 TFT_RST
IO15 TFT_BL
IO18 BHI260AP_IRQ
IO17 BHI260AP_RST
IO16 BHI260AP_EN
IO11 SD_CS
IO9 BUZZER_PIN
IO21 TOUCH_IRQ
IO1 TOUCH_RST
IO38 Button1
IO0 Button2
IO19 USB_N
IO20 USB_P
IO10 GPOUT
IO27 SPIHD
IO28 SPIWP
IO29 SPICS0
IO30 SPICLK
IO31 SPIQ
IO32 SPID
IO44 U0RXD
IO43 U0TXD

相关测试

常见问题

  • Q. 看了以上教程我还是不会搭建编程环境怎么办？
    A. 如果看了以上教程还不懂如何搭建环境的可以参考LilyGo-Document文档说明来搭建。

  • Q. 为什么打开Arduino IDE时他会提醒我是否要升级库文件？我应该升级还是不升级？
    A. 选择不升级库文件，不同版本的库文件可能不会相互兼容所以不建议升级库文件。

  • Q. 为什么我的板子上"Uart"接口没有输出串口数据，是不是坏了用不了啊？
    A. 因为项目文件默认配置将USB接口作为Uart0串口输出作为调试，"Uart"接口连接的是Uart0，不经配置自然是不会输出任何数据的。
    PlatformIO用户请打开项目文件"platformio.ini"，将"build_flags = xxx"下的选项"-DARDUINO_USB_CDC_ON_BOOT=true"修改成"-DARDUINO_USB_CDC_ON_BOOT=false"即可正常使用外部"Uart"接口。
    Arduino用户打开菜单"工具"栏，选择USB CDC On Boot: "Disabled"即可正常使用外部"Uart"接口。

  • Q. 为什么我的板子一直烧录失败呢？
    A. 请按住"BOOT"按键重新下载程序。
