LILYGO T-TWR

注意：T-TWR 有UHF以及VHF两种频段的接收机版本,主要的区别在于对讲机的频段不一样,UHF对讲机频段为400-480MHz,VHF对讲机频段为134-174MHz。

版本迭代:

购买链接

目录

• 描述
• 预览
• 模块
• 快速开始
• 常见问题
• 项目
• 资料
• 依赖库

描述

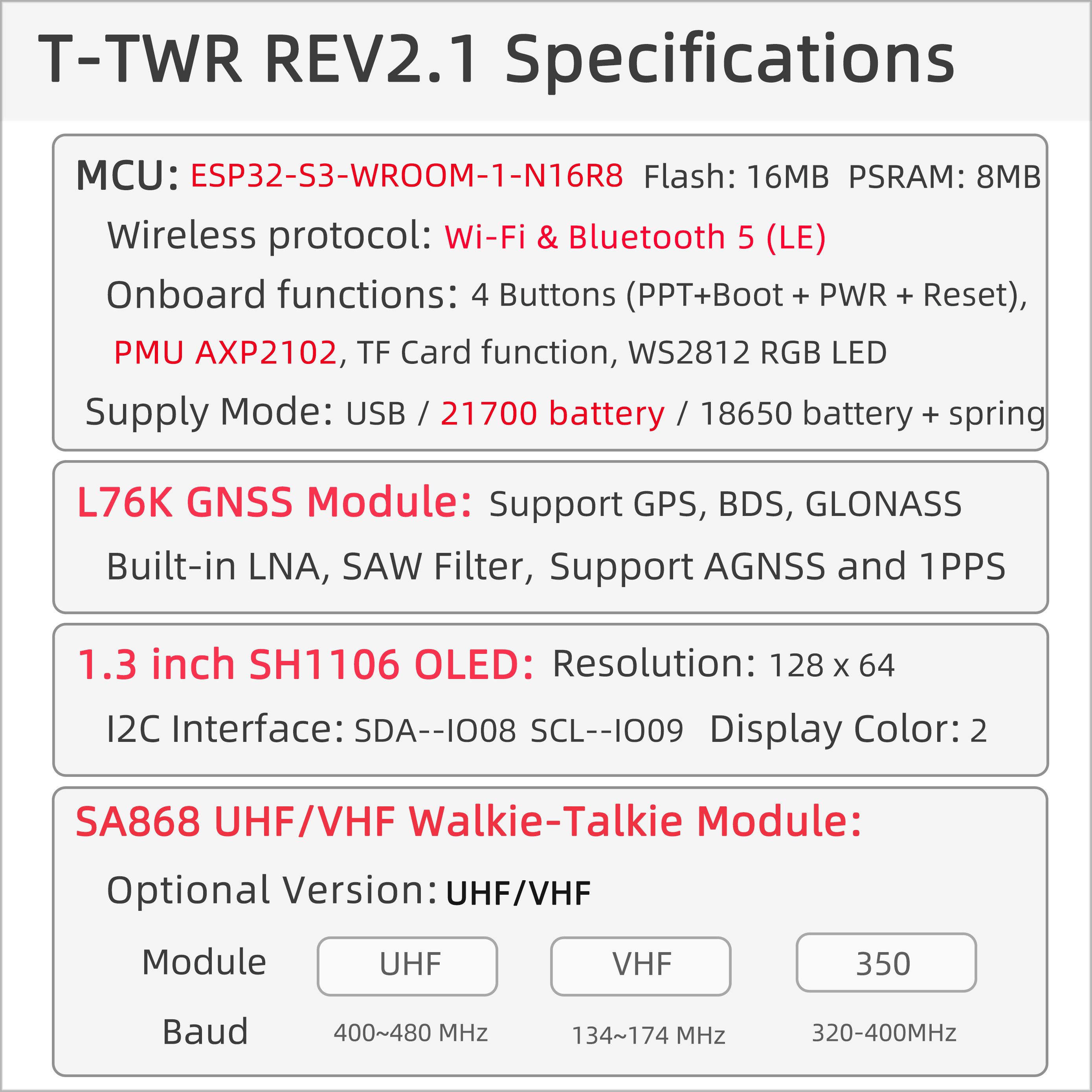

LILYGO T-TWR REV2.1 是一款基于 ESP32-S3-WROOM-1-N16R8 的高集成开发板，搭载 16MB Flash 和 8MB PSRAM，支持 Wi-Fi/蓝牙 5（LE）双模通信，内置 PMU AXP2102 电源管理单元，支持 USB/21700/18650 电池多种供电模式，适用于便携式设备开发。

核心特性

• 多系统定位：L76K GNSS模块支持GPS、BDS、GLONASS多系统定位及AGNSS辅助
• 对讲机功能：SA868 UHF/VHF对讲机模块，可选134-174MHz或350-480MHz频段
• 高清显示：1.3英寸SH1106 OLED屏（128×64分辨率，I²C接口）
• 电源管理：AXP2102电源管理芯片，支持多种供电模式
• 丰富接口：TF卡扩展、麦克风输入、环境传感器接口、RGB状态指示灯
• 便携设计：支持21700/18650电池，适合户外应用

预览

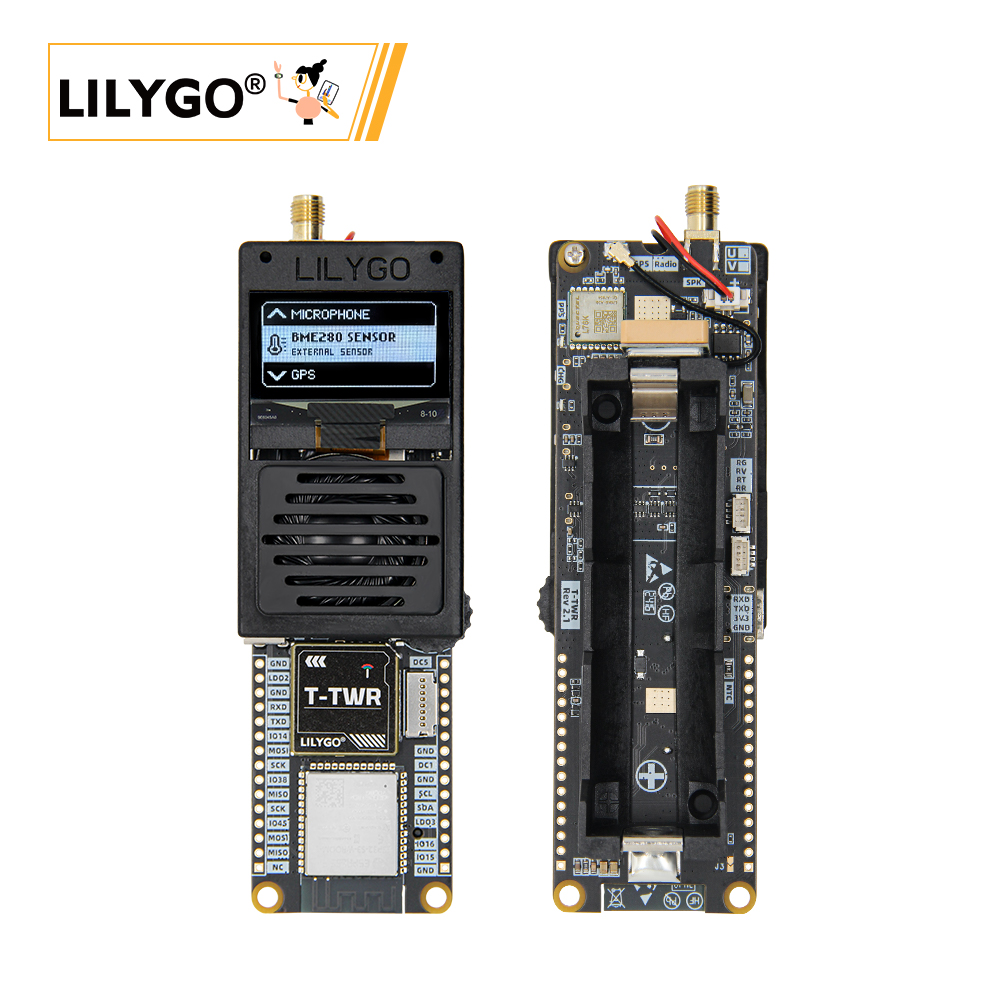

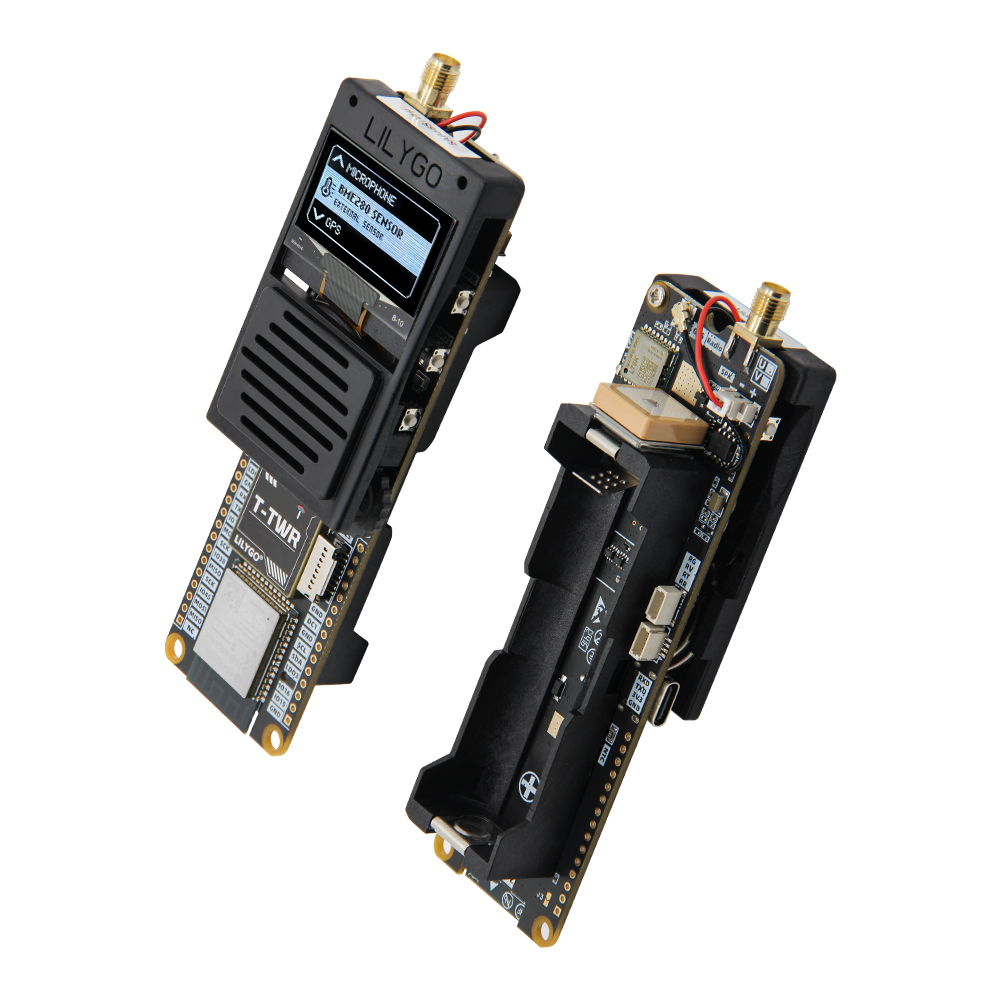

实物图

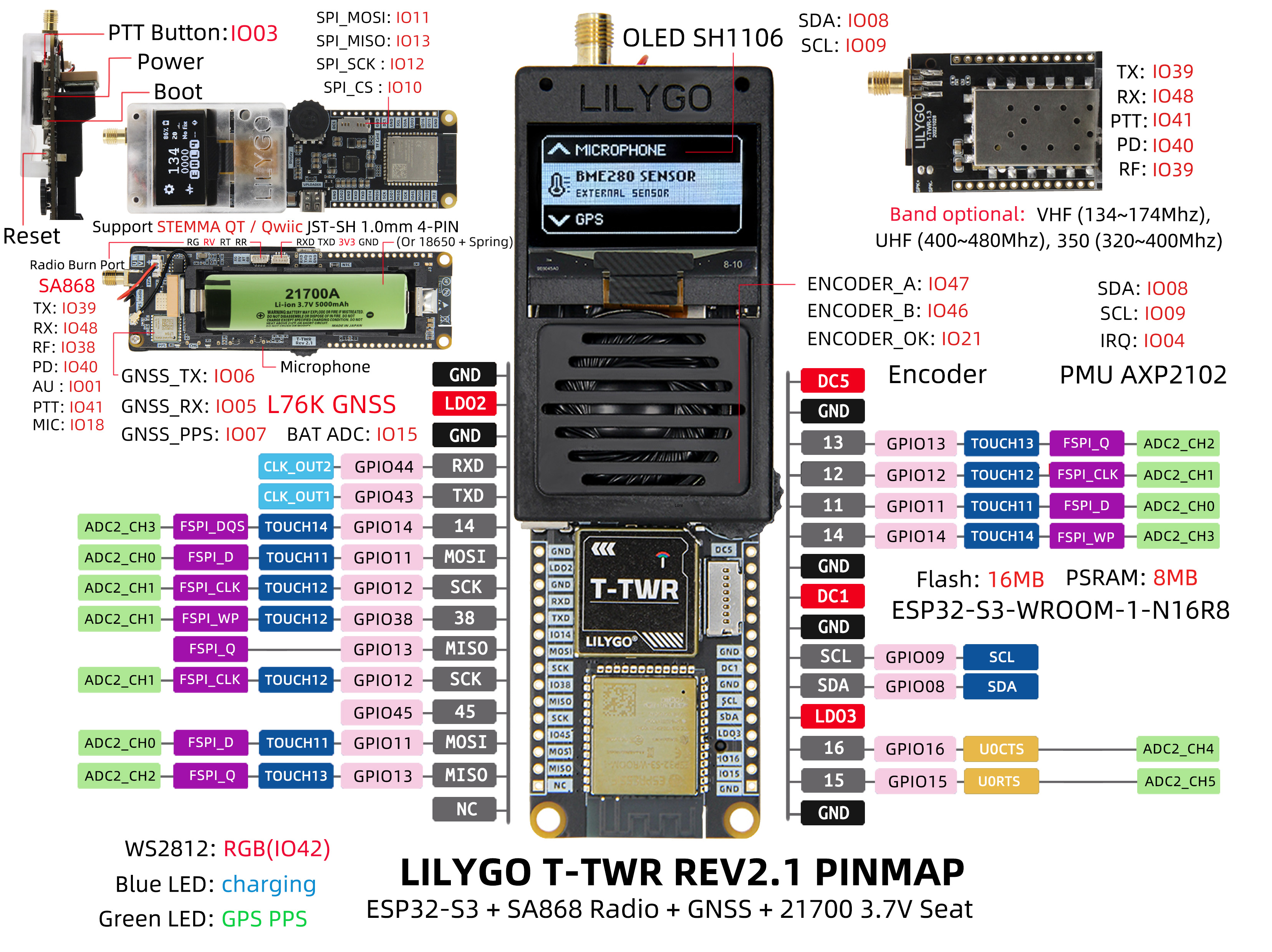

引脚图

模块

MCU

• 芯片：ESP32-S3-WROOM-1-N16R8
• PSRAM：8M (Octal SPI)
• FLASH：16M
• 无线：Wi-Fi 802.11 b/g/n; Bluetooth 5.0 (LE)
• 其他说明：更多资料请访问乐鑫官方ESP32-S3数据手册

显示模块

• 屏幕：1.3英寸SH1106 OLED
• 分辨率：128×64像素
• 接口：I²C (SDA-1008/SCL-1009)
• 兼容库：U8g2

定位模块

• 芯片：L76K GNSS
• 支持系统：GPS、BDS、GLONASS
• 辅助定位：AGNSS
• 兼容库：TinyGPSPlus

通信模块

• 芯片：SA868
• 频段选项：
  • UHF版本：400-480MHz
  • VHF版本：134-174MHz
• 功能：对讲机通信

电源管理

• 芯片：AXP2102 PMU
• 供电方式：USB、21700电池、18650电池
• 电池类型：支持21700/18650电池 + 弹簧电池座

音频模块

• 芯片：RS2257XC6
• 功能：音频采集和处理

概述

快速开始

示例支持

examples/
├── Factory                         # TWR Factory Application
├── GPS_Basic_Example               # GPS example
├── GPS_Full_Example                # GPS example
├── Pixels_RGBWstrandtest           # Pixels example
├── Pixels_Strandtest_Example       # Pixels example
├── SA868_ATDebug_Example           # Radio  AT Debug example
├── SA868_ESPSendAudio_Example      # Radio frequency sends ESP32 signal
├── SD_Test_Example                 # SD Test Example
├── SD_Time_Example                 # SD Time Example
├── WAV_Player                      # WAV Player
├── TFT_ArcFill_Example             # Screen extension example
├── TFT_Keypad_240x320_Example      # Screen extension example
├── U8g2_FontUsage_Example          # Onboard OLED U8G2 example
├── U8g2_GraphicsTest_Example       # Onboard OLED U8G2 example
└── U8g2_UpdateArea_Example         # Onboard OLED U8G2 example

PlatformIO

1. 安装VisualStudioCode，根据你的系统类型选择安装。
2. 打开VisualStudioCode软件侧边栏的"扩展"（或者使用Ctrl+Shift+X打开扩展），搜索"PlatformIO IDE"扩展并下载。
3. 在安装扩展的期间，你可以前往GitHub下载程序，你可以通过点击带绿色字样的"<> Code"下载主分支程序，也通过侧边栏下载"Releases"版本程序。
4. 扩展安装完成后，打开侧边栏的资源管理器（或者使用Ctrl+Shift+E打开），点击"打开文件夹"，找到刚刚你下载的项目代码（整个文件夹），点击"添加"，此时项目文件就添加到你的工作区了。
5. 打开项目文件中的"platformio.ini"（添加文件夹成功后PlatformIO会自动打开对应文件夹的"platformio.ini"）,在"[platformio]"目录下取消注释选择你需要烧录的示例程序（以"default_envs = xxx"为标头），然后点击左下角的"√"进行编译，如果编译无误，将单片机连接电脑，点击左下角"→"即可进行烧录。

Arduino

1. 安装Arduino，根据你的系统类型选择安装。
2. 打开项目文件夹的"example"目录，选择示例项目文件夹，打开以".ino"结尾的文件即可打开Arduino IDE项目工作区。
3. 打开右上角"工具"菜单栏->选择"开发板"->"开发板管理器"，找到或者搜索"esp32"，下载作者名为"Espressif Systems"的开发板文件。接着返回"开发板"菜单栏，选择"ESP32 Arduino"开发板下的开发板类型。
4. 打开菜单栏"文件"->"首选项"，找到"项目文件夹位置"这一栏，将项目目录下的"libraries"文件夹里的所有库文件连带文件夹复制粘贴到这个目录下的"libraries"里边。
5. 在"工具"菜单中选择正确的设置，如下表所示。

ESP32-S3

6. 选择正确的端口。
7. 点击右上角"√"进行编译，如果编译无误，将单片机连接电脑，点击右上角"→"即可进行烧录。

开发平台

1. VS Code
2. Arduino IDE
3. Platform IO

常见问题

• ⚠⚠⚠ 注意事项（特殊事项）：

  1. 胶带式（射频）天线必须连接好。如果不进行连接，射频模块可能会受损，而功率管理单元将自动关闭电源输出。
  2. 单独的 USB 电源可能无法满足供电需求，请连接电池使用。Rev2.1 版本必须使用电池为射频单元供电，不能仅通过 USB 单独工作（因为射频电流非常大，使用电池供电可以最大程度地降低噪音）
  3. 请注意，在进行高功率传输的调整时，请确保电池有足够的放电容量，否则由于电流不足，PMU 将会自动关闭。
  4. TWR Rev2.0 有两个版本，一个带有 NiceRF AT 固件，另一个是社区版，没有任何功能。对于社区版，请跳转至 OpenRTX 来烧录 OpenRTX SA8x8 固件 以供使用。对于初学者，建议使用 NiceRF 固件。
  5. TWR Rev2.1 不受版本限制。内置的 NiceRF 固件可以升级为 OpenRTX 固件，但升级后 NiceRF 固件无法恢复。

• Q. 为什么打开Arduino IDE时他会提醒我是否要升级库文件？我应该升级还是不升级？
  A. 选择不升级库文件，不同版本的库文件可能不会相互兼容所以不建议升级库文件。

• Q. UHF和VHF版本有什么区别？如何选择？
  A. UHF版本频段为400-480MHz，VHF版本频段为134-174MHz。选择取决于您所在地区的对讲机频段规定和使用环境。

• Q. 为什么我的板子一直烧录失败呢？
  A. 请按住"BOOT"按键重新下载程序。

项目

• T-TWR-Plus_Rev2.1

资料

• ESP32-S3 Datasheet
• SA868 Datasheet
• SPEC Document

依赖库

• LilyGo TWR Library
• U8g2
• TinyGPSPlus
• XPowersLib
• Adafruit_NeoPixel
• Adafruit_BME280_Library
• Adafruit_BusIO
• Adafruit_Sensor
• AceButton
• ESPAsyncWebServer
• AsyncTCP
• ESP8266Audio
• SdFat - Adafruit Fork
• TFT_eSPI
