LILYGO T-Display-S3-Long

  • ESP32-S3
  • Long Display
  • AMOLED
  • IoT
  • Touch Screen

T-Display-S3-Long

版本迭代:

Version Update date Update description
T-Display-S3-Long_V1.0 最新版本 长条形显示屏开发板初始版本

购买链接

Product SOC FLASH PSRAM Resolution Screen Type Link
T-Display-S3-Long ESP32-S3R8 16M 8M (OPI) 180×640 AMOLED LILYGO Mall

目录

描述

T-Display-S3-Long 是一款基于 ESP32-S3 的长条形显示屏开发板，采用 180×640 分辨率的 AMOLED 屏幕，提供独特的纵向显示体验。开发板搭载 ESP32-S3R8 双核处理器，配备 16MB Flash 存储和 8MB OPI PSRAM 内存，性能强劲。

板载电容触摸屏、QWIIC 传感器接口、电源管理芯片和 Type-C USB 接口，支持 Wi-Fi 和蓝牙 5.0 无线通信。紧凑的长条形设计适合智能家居控制面板、工业仪表显示、信息展示终端等应用场景。

预览

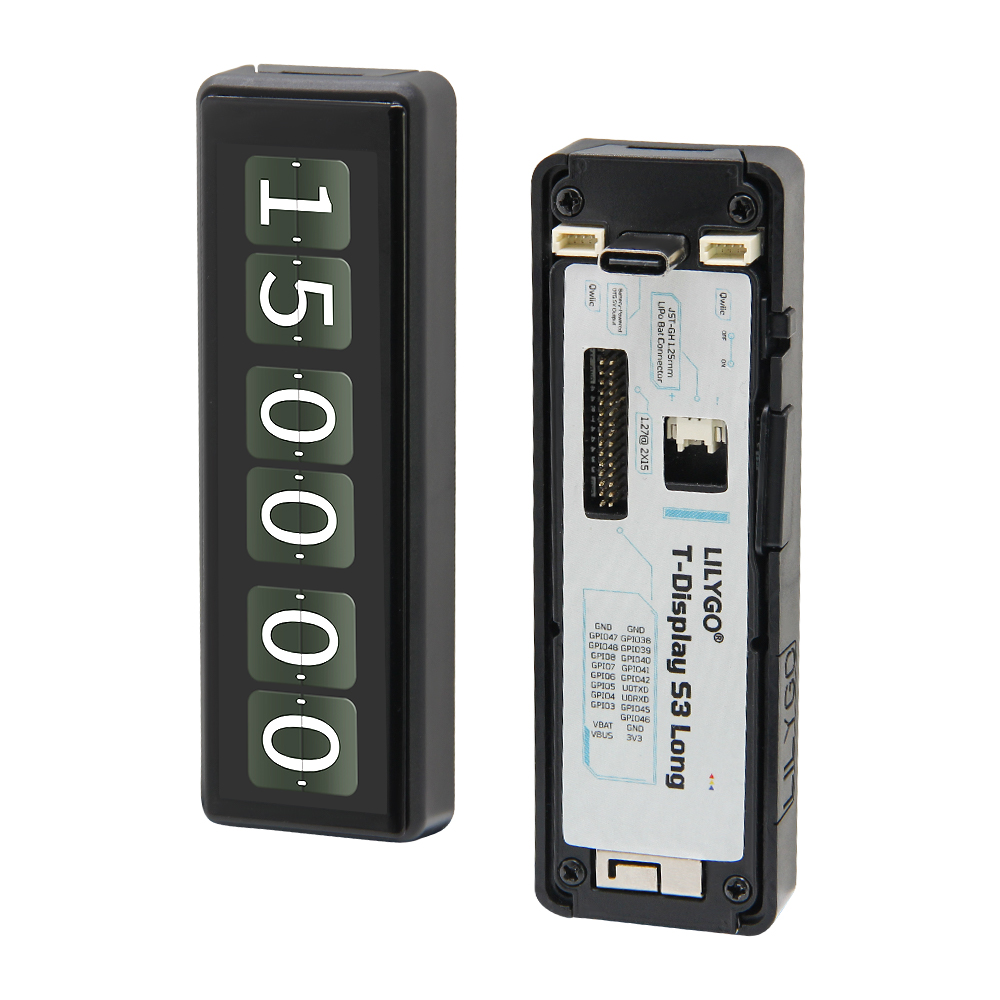

实物图

T-Display-S3-Long

模块

MCU

  • 芯片：ESP32-S3R8
  • PSRAM：8MB (Octal SPI)
  • FLASH：16MB
  • 架构：双核 Xtensa LX7
  • 无线：Wi-Fi 802.11b/g/n + Bluetooth 5.0

屏幕

  • 尺寸：长条形 AMOLED
  • 分辨率：180x640px
  • 屏幕类型：AMOLED
  • 驱动芯片：AXS15231B
  • 接口：SPI/QSPI

触摸

  • 类型：电容触摸屏
  • 接口：I2C

电源管理

  • 芯片：内置 PMU
  • 功能：支持电池充放电管理
  • OTG：支持外部设备供电

概述

alt text

组件 描述
MCU ESP32-S3R8 双核处理器
FLASH 16MB
PSRAM 8MB (OPI)
屏幕 180×640 AMOLED
触摸 电容触摸屏
无线 Wi-Fi 802.11b/g/n + Bluetooth 5.0
USB 1 × USB Port (TYPE-C接口)
接口 QWIIC 传感器接口
按键 BOOT + RST
功耗 工作: 90-350mA, 睡眠: 1.1mA
GPIO唤醒 支持

快速开始

示例程序

示例目录 描述
Factory 出厂测试程序
tft 屏幕显示测试
touch 触摸功能测试
QWIIC_Sensor QWIIC 传感器示例
GFX_AXS15231B_Image 图形图像显示
lvgl_demo LVGL 图形界面演示

PlatformIO 开发（推荐）

  1. 安装 Visual Studio Code 和 Python
  2. 在 VS Code 扩展中搜索并安装 "PlatformIO IDE"
  3. 重启 VS Code 完成安装
  4. 打开项目文件夹：文件 → 打开文件夹 → 选择 T-Display-S3-Long 目录
  5. 等待第三方库自动安装完成
  6. 编辑 platformio.ini 文件，在 [platformio] 部分取消注释所需的示例路径
  7. 点击左下角的 ✔ 编译项目
  8. 连接开发板到电脑 USB 端口
  9. 点击 → 上传固件
  10. 点击 🔌 图标查看串口输出

Arduino IDE 开发

  1. 安装 Arduino IDE
  2. 下载或克隆 T-Display-S3-Long 项目
  3. 复制 T-Display-S3-Long/lib 中的所有文件到 Arduino 库文件夹
  4. 通过 文件 → 打开 打开项目示例

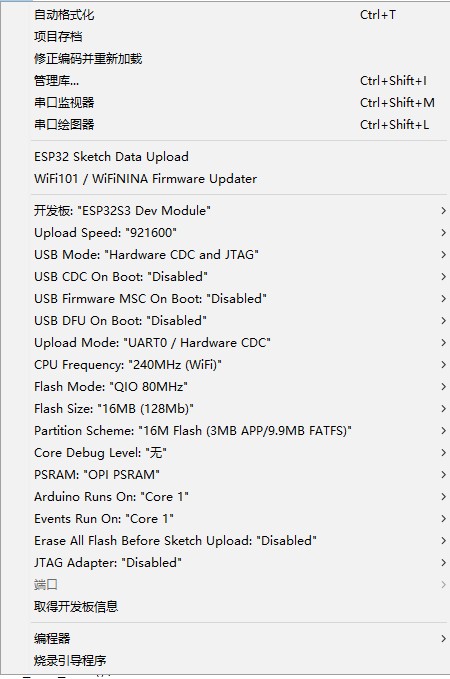

  5. 配置开发板参数：

Arduino设置

  1. 选择正确的端口
  2. 点击上传按钮，等待编译和烧录完成

ESP32 基础示例

开发平台

  1. Platform IO - 推荐使用
  2. Arduino IDE
  3. ESP-IDF

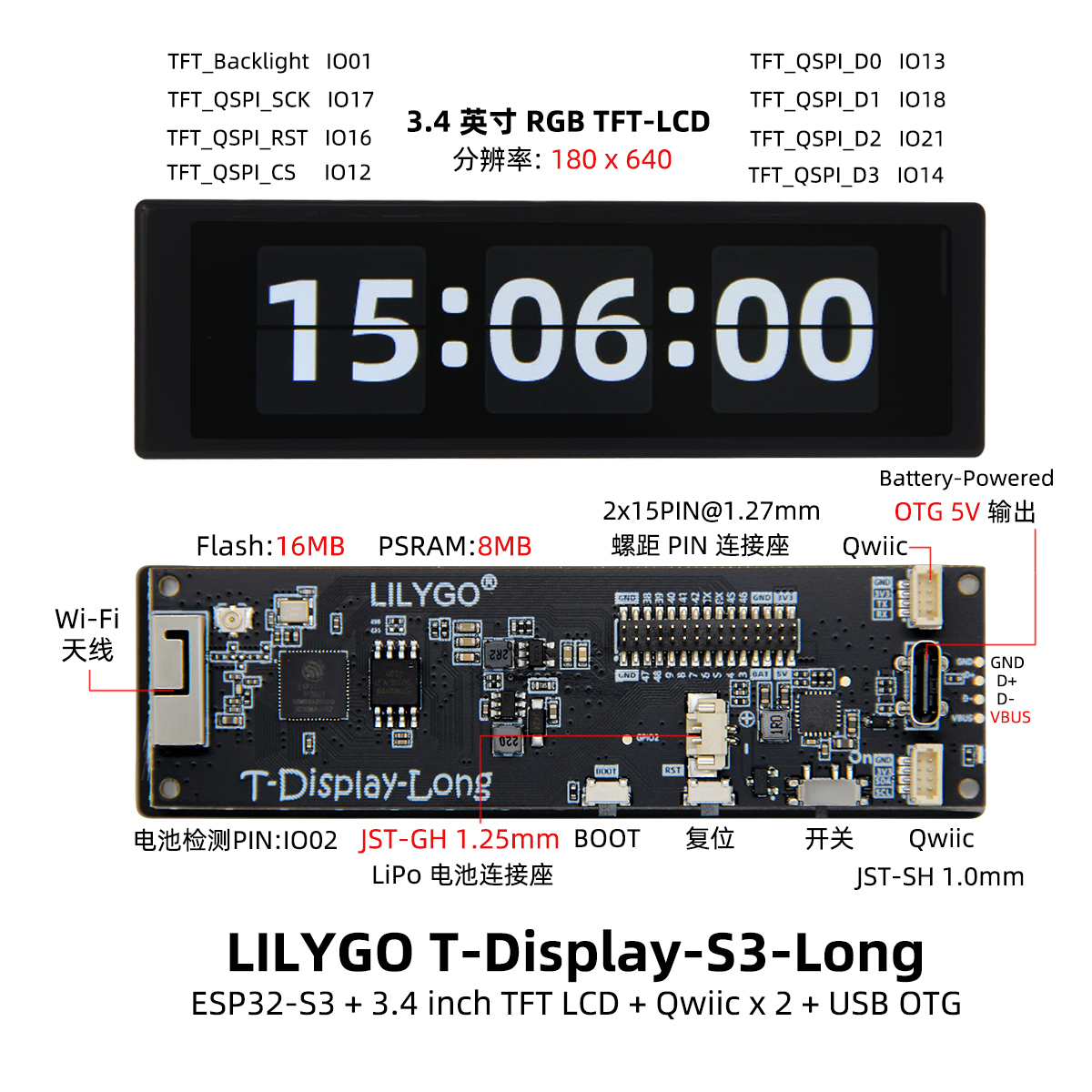

引脚总览

1

#define TFT_QSPI_CS           12
#define TFT_QSPI_SCK          17
#define TFT_QSPI_D0           13
#define TFT_QSPI_D1           18
#define TFT_QSPI_D2           21
#define TFT_QSPI_D3           14
#define TFT_QSPI_RST          16
#define TFT_BL                1


#define PIN_BAT_VOLT          2

#define PIN_BUTTON_1          0
#define PIN_BUTTON_2          21

#define SPI_SD_CS            38
#define SPI_SD_MOSI           39
#define SPI_SD_MISO           41
#define SPI_SD_SCLK           40


#define TOUCH_IICSCL 10
#define TOUCH_IICSDA 15
#define TOUCH_INT    11
#define TOUCH_RES    16

相关测试

功耗测试

工作模式 电流消耗 说明
正常工作 90-350mA Wi-Fi 开启，240MHz 频率
睡眠模式 1.1mA 低功耗待机
GPIO唤醒 待测试 外部中断唤醒

常见问题

  • Q. 开发板无法烧录程序怎么办？
    A. 手动进入下载模式：

    1. 通过 USB 连接开发板
    2. 按住 BOOT 按键
    3. 在按住 BOOT 的同时按下 RST 按键
    4. 先释放 RST，再释放 BOOT
    5. 此时可以正常上传程序

  • Q. USB 设备频繁断开连接？
    A. 检查 USB 线缆质量，尝试更换其他 USB 端口，确保电源供应稳定。

  • Q. OTG 功能如何使用？
    A. 需要软件启用 PMU 的 OTG 功能：

    PMU.enableOTG();   // 启用 OTG 电源输出
PMU.disableOTG();  // 禁用 OTG 电源输出

  • Q. 电池充电指示灯闪烁？
    A. 当未连接电池只连接 USB 时，状态指示灯会闪烁。可以使用 PMU.disableStatLed() 关闭指示灯，但也会禁用充电状态指示。如需启用，调用 PMU.enableStatLed()。

  • Q. 物理开关的作用？
    A. 将物理开关切换到 OFF 会完全断开电池与主板的连接。需要充电时，将开关切换到 ON。

  • Q. 固件验证方法？
    A. 如果遇到问题，可以烧录 预编译固件 来验证硬件是否正常。

项目

资料

依赖库
