LILYGO T-Watch Ultra

  • Smart Watch
  • ESP32-S3
  • LoRa
  • GNSS
  • AMOLED
  • AI Sensor
  • NFC

T-Watch Ultra

版本迭代:

Version Update date Update description
T-Watch-Ultra_V1.0 最新版本 高性能智能手表开发模组初始版本

购买链接

Product SOC FLASH PSRAM Screen LoRa GNSS Link
T-Watch Ultra ESP32-S3 16M 8M 2.06" AMOLED SX1262/SX1280 MIA-M10Q LILYGO Mall

目录

描述

LILYGO T-Watch Ultra 是一款高性能智能手表开发模组，基于 ESP32-S3 双核处理器，搭载 16MB 闪存与 8MB PSRAM，支持 Arduino/ESP-IDF/MicroPython 开发环境。核心功能高度集成：

  • 显示交互：配备 2.06英寸 AMOLED 屏（410×502分辨率，1600万色），支持电容触控与 QSPI 高速渲染
  • 四重无线通信：集成 Wi-Fi/BLE 5.0、LoRa（SX1262/SX1280，覆盖433/868/915MHz频段）、GNSS定位（MIA-M10Q模块）及 NFC（ST25R3916）
  • 智能感知与反馈：内置 BHI260AP AI动作传感器、DRV2605触觉震动马达及 MAX98357A音频功放，实现运动识别与多模态交互
  • 扩展与续航：支持 MicroSD卡扩展（32GB FAT32），由 AXP2101电源管理芯片动态优化能耗，搭配 1100mAh电池（4.07Wh）
  • 工业级设计：紧凑尺寸（49×63.5×22mm），宽温域运行（-40℃~85℃），适用于户外运动设备、工业物联网网关等场景

预览

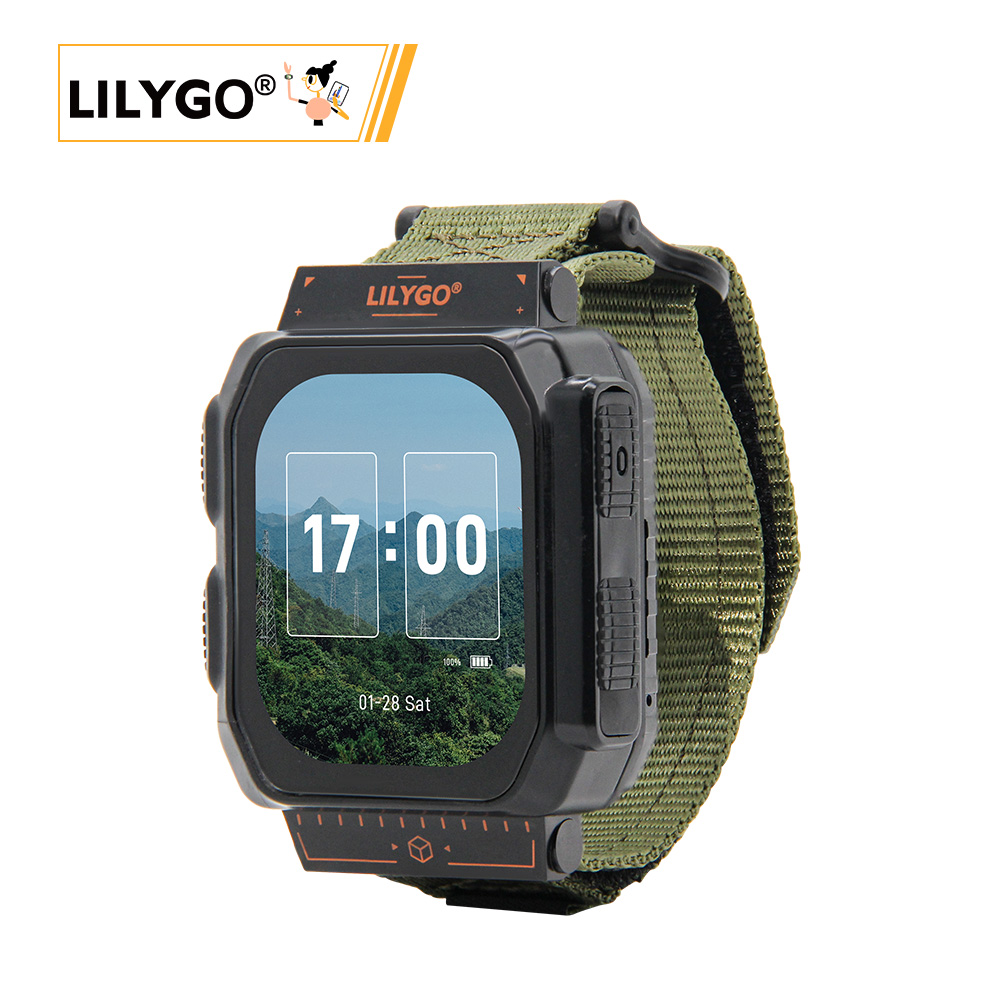

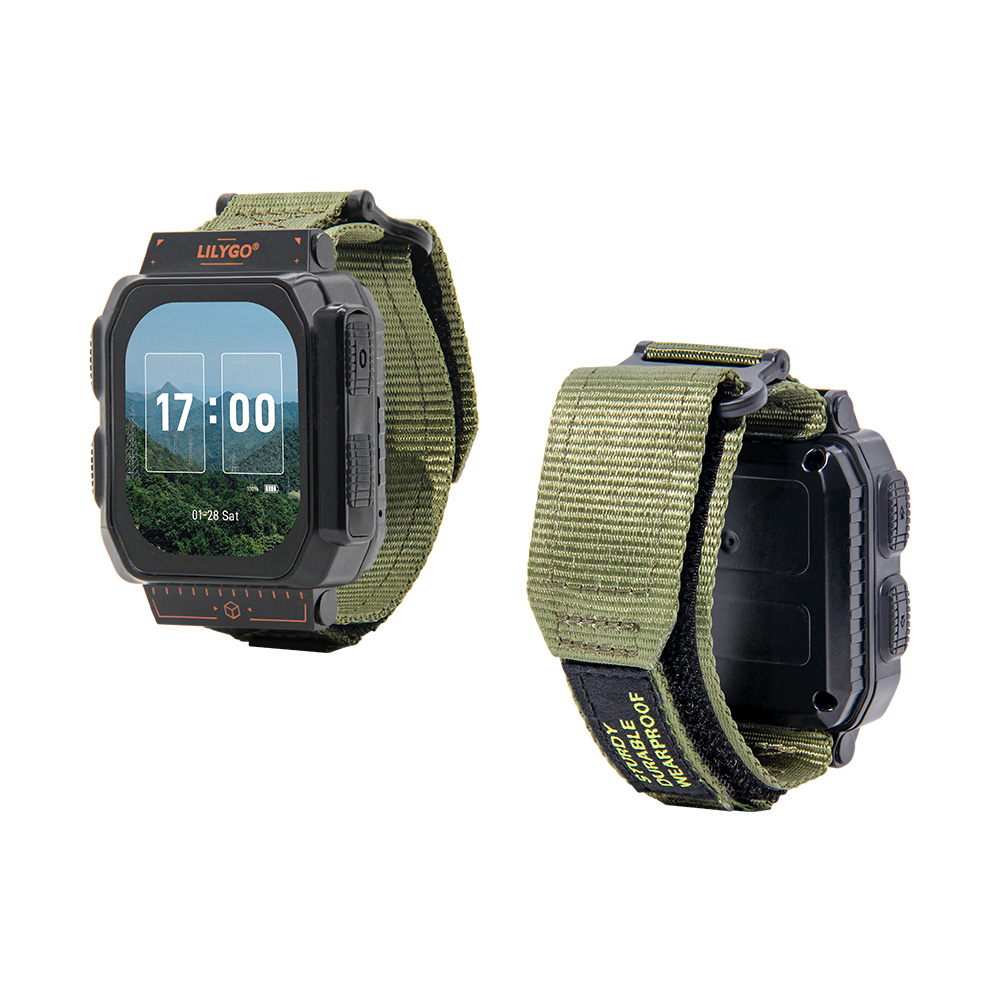

实物图

summary

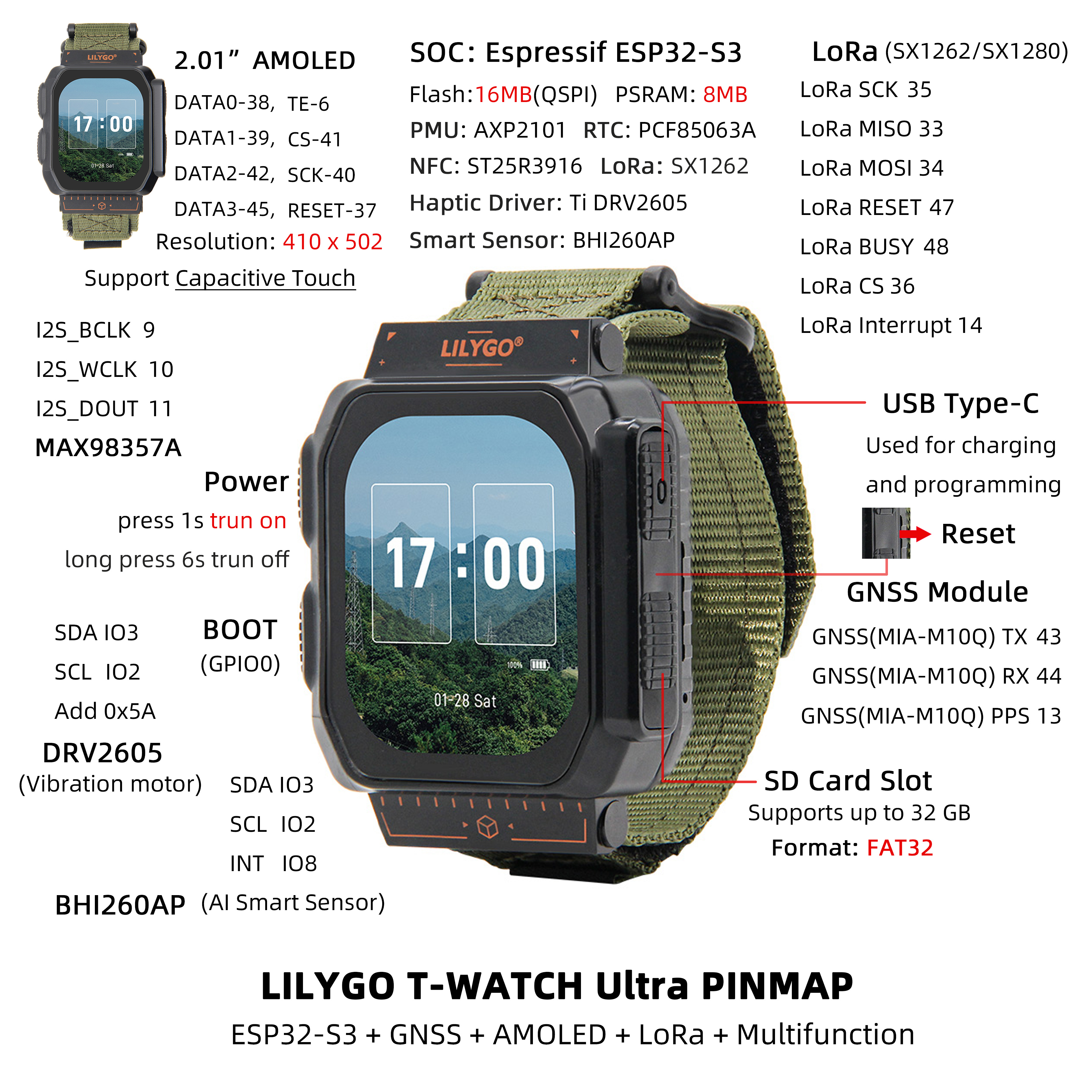

引脚图

summary

模块

MCU

  • 芯片：ESP32-S3
  • PSRAM：8MB (Octal SPI)
  • FLASH：16MB
  • 架构：双核 Xtensa LX7
  • 无线：Wi-Fi 802.11 b/g/n + Bluetooth 5.0

屏幕

  • 尺寸：2.06英寸 AMOLED
  • 分辨率：410x502px
  • 屏幕类型：AMOLED
  • 色彩：1600万色
  • 接口：QSPI

LoRa

  • 芯片：SX1262 / SX1280（可选）
  • 频率：433-923MHz (SX1262) / 2.4GHz (SX1280)

GNSS 定位

  • 芯片：MIA-M10Q
  • 特性：多星座 GNSS 接收器

AI 传感器

  • 芯片：BHI260AP
  • 类型：AI 动作传感器
  • 特性：支持复杂运动识别

NFC

  • 芯片：ST25R3916
  • 功能：近场通信

音频

  • 功放：MAX98357A
  • 接口：I2S

电源管理

  • 芯片：AXP2101
  • 电池：1100mAh 锂电池
  • 充电：USB Type-C 5V

扩展接口

  • IO扩展：XL9555（16个扩展IO接口）
  • 存储：MicroSD卡（最大32GB）

通话模块

  • 芯片：T3902
  • 功能：语音通话支持

概述

组件 描述
MCU ESP32-S3 双核处理器
FLASH 16MB
PSRAM 8MB (Octal SPI)
屏幕 2.06英寸 AMOLED (410×502)
触摸 CST9217 电容触摸屏
LoRa SX1262 (433-923MHz) / SX1280 (2.4GHz)
GNSS MIA-M10Q 多星座定位
NFC ST25R3916
AI传感器 BHI260AP 动作传感器
音频 MAX98357A 音频功放
振动马达 DRV2605 触觉反馈
电源管理 AXP2101 PMU
RTC PCF85063A 实时时钟
IO扩展 XL9555 (16个IO)
通话模块 T3902
存储 MicroSD卡扩展
电池 1100mAh 锂电池
无线 Wi-Fi 802.11b/g/n + Bluetooth 5.0
USB 1 × USB OTG (Type-C接口)
按键 POWER + BOOT (内置)
尺寸 63.5×49×22mm (不带表带)

快速开始

示例支持

Example PlatformIO/Arduino ESP-IDF Description
Watch UI ✓ 手表界面示例
GNSS Tracking ✓ 卫星定位功能
LoRa Communication ✓ LoRa 通信测试
AI Sensor ✓ 动作识别示例
NFC Reader ✓ NFC 功能演示

Arduino

  1. 安装Arduino集成开发环境
  2. 安装 Arduino ESP32 版本 3.3.0-alpha1 或更高版本（最新版本）

  1. 下载LilyGoLib库

  2. Open Arduino IDE -> Sketch -> Include Library -> Add .ZIP Library -> Select the library compressed package downloaded in step 3

  3. 安装 LilyGoLib-ThirdParty

  • 将 LilyGoLib-ThirdParty 中的所有目录复制到 ArduinoIDE 的库目录中，如果没有“libraries”目录，请创建它。
  • 请注意，不要直接复制“LilyGoLib-ThirdParty”目录，而是将“LilyGoLib-ThirdParty”目录中的文件夹复制到库中。
  • 如何在您的计算机上找到自己的库的位置，请参考此处
  • Windows： C:\Users\{用户名}\Documents\Arduino
  • macOS： /Users/{用户名}/Documents/Arduino
  • Linux： /home/{用户名}/Arduino

请注意，LilyGoLib-ThirdParty 中的库并非一定是最新版本。在确认硬件运行正常之前，请不要升级依赖库的版本。

每次打开 ArduinoIDE 时，它都会提示有新的库版本可供升级。
在尝试更新到最新版本之前，请先确认其运行正常。如果遇到问题，请回滚到正常运行的依赖库版本。当前依赖库版本的列表可查看 此处

  1. “ File -> Examples -> LilyGOLib -> helloworld

  2. Tools -> Board -> esp32,请从下面的表格中进行选择。
    | Arduino IDE Setting | Value |
    | ------------------------------------ | --------------------------------- |
    | Board | LilyGo T-Watch-Ultra |
    | Port | Your port |
    | USB CDC On Boot | Enabled |
    | CPU Frequency | 240MHZ(WiFi) |
    | Core Debug Level | None |
    | USB DFU On Boot | Disable |
    | Erase All Flash Before Sketch Upload | Disable |
    | Events Run On | Core 1 |
    | JTAG Adapter | Disable |
    | Arduino Runs On | Core 1 |
    | USB Firmware MSC On Boot | Disable |
    | Partition Scheme | 16M Flash(3M APP/9.9MB FATFS) |
    | Board Revision | Radio-SX1262 |
    | Upload Mode | UART0/Hardware CDC |
    | Upload Speed | 921600 |
    | USB Mode | CDC and JTAG |

  3. 板载版本选项，请根据所购买的实际射频类型进行选择。目前的选项有：

  • Radio-SX1262（1G 低频射频）
  • Radio-SX1280（2.4G 低频射频）
  • Radio-CC1101（1G（G）MSK、2（G）FSK、4（G）FSK、ASK、OOK）
  • Radio-LR1121（1G + 2.4G 低频射频）
  • Radio-SI4432（1G ISM）9. 选择“端口”10. 点击“上传”，等待编译和写入完成。11. 如果您无法上传草图或者 USB 设备一直出现在电脑上，请手动将该设备切换至下载模式。
  • 如果串口没有输出任何信息，请检查“USB CDC 在启动时启用”是否设置为“启用”。
  • 板本版本会根据实际的射频模块型号而变化。当前默认版本是 SX1262。
  • 该库依赖于最新的 arduino-esp32 版本。如果低于 V3.3.0-alpha1，将会报错。

T-Watch-S3-Ultra 进入下载模式

🤖 USB 接口总是频繁地插拔吗？
如果您安装了第三方固件（例如 meshtastic），请务必按照以下步骤更新固件，无论它是 meshtastic 固件还是 lilygo 工厂固件。>

只有在程序不允许上传代码的情况下，才需要启用下载模式。在正常情况下，无需进行此步骤。>
按照以下步骤操作，即可将您的设备切换至下载模式。

  1. 通过 USB-C 数据线将板子连接起来
  2. 按下并持续按住 BOOT 按钮，在此期间同时按住RST按钮
  3. 放开RST按钮
  4. 松开 BOOT 按钮
  5. USB 接口应已固定，不会再闪烁。您可以点击上传。
  6. 按下RST按钮以退出下载模式>

如果新代码编写成功，但设备没有亮起或出现其他故障，请使用我们的工厂测试代码来测试外围设备是否能正常工作。请点击此处下载固件并进行测试编写。>

开发平台

  1. Arduino IDE
  2. Platform IO
  3. ESP-IDF
  4. VS Code
  5. Micropython

引脚总览

Name GPIO NUM Free
SDA 3 ❌
SCL 2 ❌
SPI MOSI 34 ❌
SPI MISO 33 ❌
SPI SCK 35 ❌
SD CS 21 ❌
SD MOSI Share with SPI bus ❌
SD MISO Share with SPI bus ❌
SD SCK Share with SPI bus ❌
RTC(PCF85063A) SDA Share with I2C bus ❌
RTC(PCF85063A) SCL Share with I2C bus ❌
RTC(PCF85063A) Interrupt 1 ❌
NFC(ST25R3916) CS 4 ❌
NFC(ST25R3916) Interrupt 5 ❌
NFC(ST25R3916) MOSI Share with SPI bus ❌
NFC(ST25R3916) MISO Share with SPI bus ❌
NFC(ST25R3916) SCK Share with SPI bus ❌
Sensor(BHI260) Interrupt 8 ❌
Sensor(BHI260) SDA Share with I2C bus ❌
Sensor(BHI260) SCL Share with I2C bus ❌
PCM Amplifier(MAX98357A) BCLK 9 ❌
PCM Amplifier(MAX98357A) WCLK 10 ❌
PCM Amplifier(MAX98357A) DOUT 11 ❌
GNSS(MIA-M10Q) TX 43 ❌
GNSS(MIA-M10Q) RX 44 ❌
GNSS(MIA-M10Q) PPS 13 ❌
LoRa(SX1262 or SX1280) SCK Share with SPI bus ❌
LoRa(SX1262 or SX1280) MISO Share with SPI bus ❌
LoRa(SX1262 or SX1280) MOSI Share with SPI bus ❌
LoRa(SX1262 or SX1280) RESET 47 ❌
LoRa(SX1262 or SX1280) BUSY 48 ❌
LoRa(SX1262 or SX1280) CS 36 ❌
LoRa(SX1262 or SX1280) Interrupt 14 ❌
Display CS 41 ❌
Display DATA0 38 ❌
Display DATA1 39 ❌
Display DATA2 42 ❌
Display DATA3 45 ❌
Display SCK 40 ❌
Display TE 6 ❌
Display RESET 37 ❌
Charger(AXP2101) SDA Share with I2C bus ❌
Charger(AXP2101) SCL Share with I2C bus ❌
Charger(AXP2101) Interrupt 7 ❌
Haptic Driver(DRV2605) SDA Share with I2C bus ❌
Haptic Driver(DRV2605) SCL Share with I2C bus ❌
Expand(XL9555) SDA Share with I2C bus ❌
Expand(XL9555) SCL Share with I2C bus ❌
Expand(XL9555) GPIO6 Haptic Driver Enable ❌
Expand(XL9555) GPIO7 Display Power supply enable ❌
Expand(XL9555) GPIO10 Touchpad Reset ❌
Expand(XL9555) GPIO12 SD Insert Detect ❌

相关测试

Mode Wake-Up Mode Current
Light-Sleep PowerButton + BootButton + TouchPanel 4.6mA
Light-Sleep PowerButton + BootButton 2.1mA
DeepSleep PowerButton + BootButton (Backup power on) 1.1mA
DeepSleep PowerButton + BootButton (Backup power off) 840uA
DeepSleep TouchPanel 3.34mA
DeepSleep Timer (Backup power on) 850uA
DeepSleep Timer (Backup power off) 1.1mA
Power OFF Only keep the backup power 77uA

常见问题

  • Q. T-Watch Ultra 相比其他版本有什么优势？
    A. Ultra 版本配备了更大的 AMOLED 屏幕、AI动作传感器、GNSS多星座定位、NFC功能，以及更大的电池容量，功能更加全面。

  • Q. 如何开机和关机？
    A. 按住 POWER 按键两秒开机，按住六秒关机。BOOT 按键为内置按键，用于程序烧录。

  • Q. 支持哪些 GNSS 星座？
    A. MIA-M10Q 模块支持 GPS、GLONASS、Galileo、北斗等多重卫星系统。

  • Q. AI 传感器有什么特殊功能？
    A. BHI260AP 可以识别复杂的动作模式，如手势识别、活动分类等，适合运动监测应用。

  • Q. 电池续航如何？
    A. 1100mAh 电池在正常使用下可提供数天续航，具体时间取决于功能使用情况。
