LILYGO T-Display-P4

版本迭代:

购买链接

目录

• 描述
• 预览
• 模块
• 软件部署
• 引脚总览
• 相关测试
• 常见问题
• 项目

描述

T-Display-P4 是一款基于 ESP32-P4 高性能核心的多功能开发板，专为复杂图形处理、多媒体交互与物联网应用设计。主要特点包括：

1. 高性能处理：搭载 ESP32-P4 处理器，支持复杂图形与视频任务处理。
2. 高清显示：配备 4.05 英寸 MIPI 接口屏幕，分辨率达 540×1168px，支持触控。
3. 双核协同：板载 ESP32-C6 辅助处理器，支持 Wi-Fi 6 与蓝牙 5.3。
4. 丰富外设：集成扬声器、麦克风、线性振动马达、LoRa、GPS、以太网、摄像头、电池监测等模块。
5. 扩展性强：提供丰富 GPIO 接口，支持键盘扩展板（T-Display-P4-Keyboard）。

预览

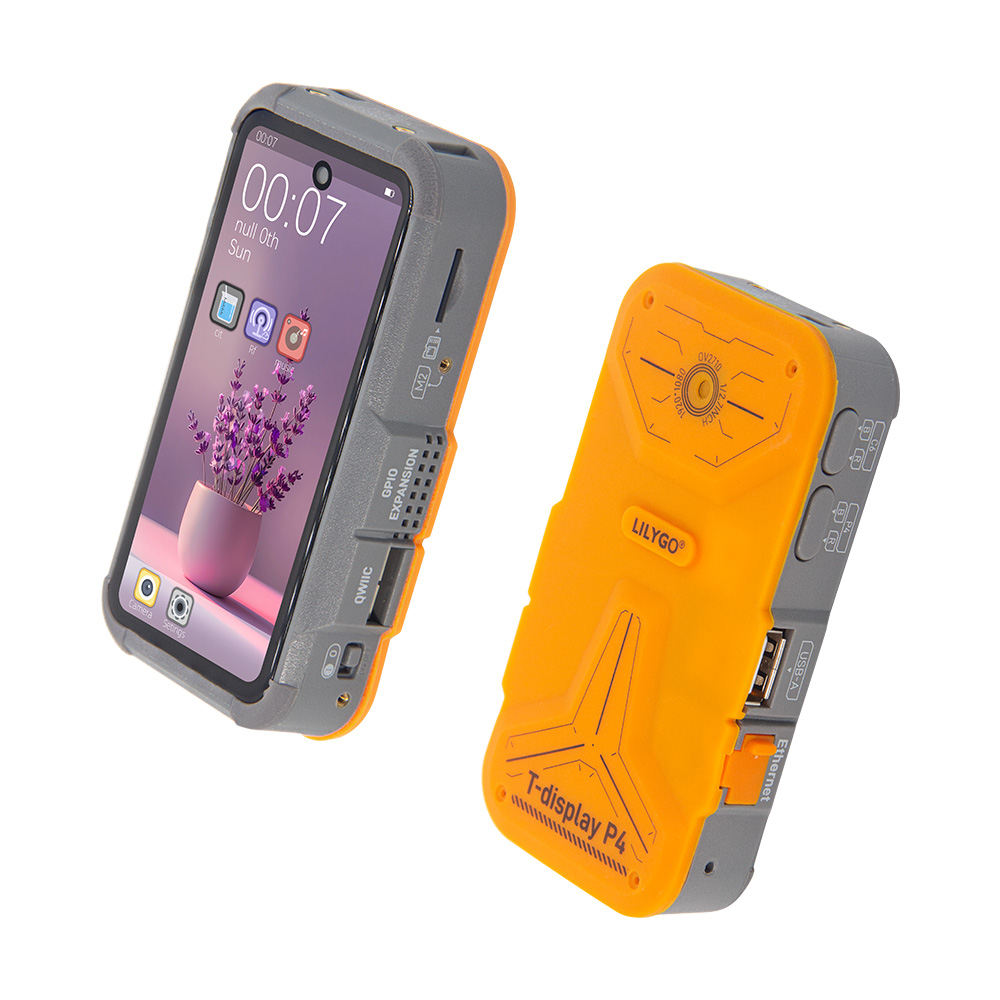

实物图

引脚图

T-Display-P4有Amoled还有TFT两个版本，引脚图如下

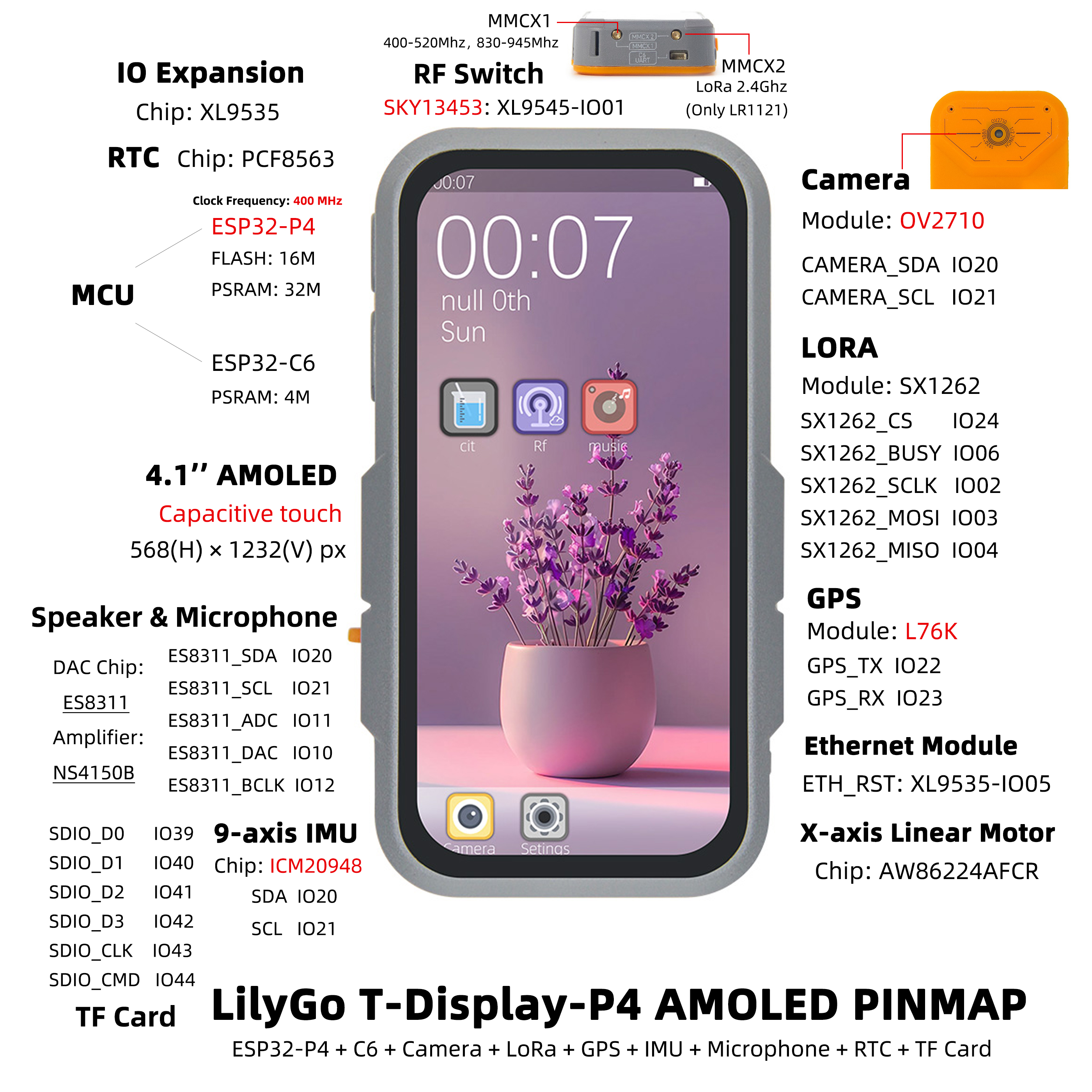

Amoled版本

TFT版本

模块

T-Display-P4 主板

1. 核心处理器

• 芯片：ESP32-P4
• FLASH：16MB
• 资料：Espressif 官方文档

2. 辅助处理器

• 模组：ESP32-C6-MINI-1U
• 芯片：ESP32-C6-FH4
• PSRAM：4MB
• 通信协议：SDIO
• 资料：ESP32-C6-MINI-1U 数据手册

3. 屏幕与触摸

4. 音频模块

• DAC芯片：ES8311
• 功放芯片：NS4150B
• 麦克风：咪头
• 通信协议：I2S
• 资料：ES8311 、NS4150B

5. 振动马达

• 驱动芯片：AW86224AFCR
• 通信协议：I2C
• 资料：AW86224

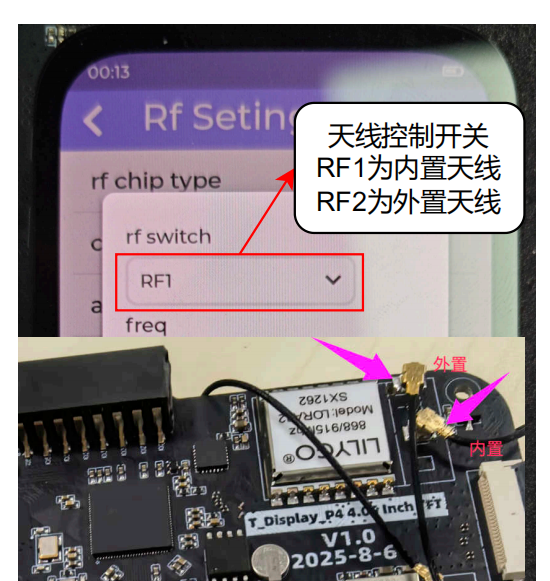

6. LoRa 模块

• 模组：HPD16A
• 芯片：SX1262
• 通信协议：SPI
• 资料：SX1261-2

7. GPS 模块

• 模组：L76K
• 通信协议：UART
• 资料：L76K

8. RTC 时钟

• 芯片：PCF8563
• 通信协议：I2C
• 资料：PCF8563

9. 充电管理

• 芯片：LGS4056H
• 说明：支持三线电池 NTC 温度检测
• 资料：LGS4056H

10. 电量监测

• 芯片：BQ27220
• 通信协议：I2C
• 资料：BQ27220

11. 摄像头

• 型号：OV2710（MIPI 接口）
• 资料：OV2710

12. 惯性传感器

• 芯片：ICM20948
• 通信协议：I2C
• 资料：ICM20948

13. IO 扩展

• 芯片：XL9535
• 通信协议：I2C
• 资料：XL9535

T-Display-P4-Keyboard 扩展板

1. 键盘驱动

• 芯片：TCA8418
• 通信协议：I2C
• 资料：TCA8418

2. 背光驱动

• 芯片：SY7200A
• 通信协议：PWM
• 资料：SY7200A

3. IO 扩展

• 芯片：XL9555
• 通信协议：I2C
• 资料：XL9555

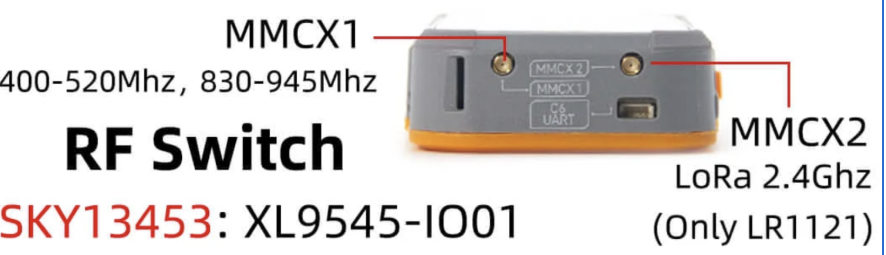

4. 无线模块（T-MixRF）

概述

快速开始

示例支持

T-Display-P4 示例

T-Display-P4-Keyboard 示例

ESP-IDF Visual Studio Code

1. 安装 Visual Studio Code ，根据你的系统类型选择安装。

2. 打开 VisualStudioCode 软件侧边栏的“扩展”（或者使用Ctrl+Shift+X打开扩展），搜索“ESP-IDF”扩展并下载。

3. 在安装扩展的期间，使用git命令克隆仓库

    git clone --recursive https://github.com/Xinyuan-LilyGO/T-Display-P4.git



   克隆时候需要同时加上“--recursive”，如果克隆时候未加上那么之后使用的时候需要初始化一下子模块

    git submodule update --init --recursive



4. 下载安装 ESP-IDF v5.4.1，记录一下安装路径，打开之前安装好的“ESP-IDF”扩展打开“配置 ESP-IDF 扩展”，选择“USE EXISTING SETUP”菜单，选择“Search ESP-IDF in system”栏，正确配置之前记录的安装路径：

   • ESP-IDF directory (IDF_PATH): 你的安装路径xxx\Espressif\frameworks\esp-idf-v5.4
   • ESP-IDF Tools directory (IDF_TOOLS_PATH): 你的安装路径xxx\Espressif

   点击右下角的“install”进行框架安装。

5. 点击 Visual Studio Code 底部菜单栏的 ESP-IDF 扩展菜单“SDK 配置编辑器”，在搜索栏里搜索“Select the example to build”字段，选择你所需要编译的项目，再在搜索栏里搜索“Select the camera type”字段，选择你的板子板载的摄像头类型，点击保存。

6. 点击 Visual Studio Code 底部菜单栏的“设置乐鑫设备目标”，选择ESP32P4，点击底部菜单栏的“构建项目”，等待构建完成后点击底部菜单栏的“选择要使用的端口”，之后点击底部菜单栏的“烧录项目”进行烧录程序。

固件下载

引脚总览

引脚定义请参考配置文件：

t_display_p4_config.h
t_display_p4_keyboard_config.h

开发平台

1. Micropython
2. Arduino IDE
3. Platform IO

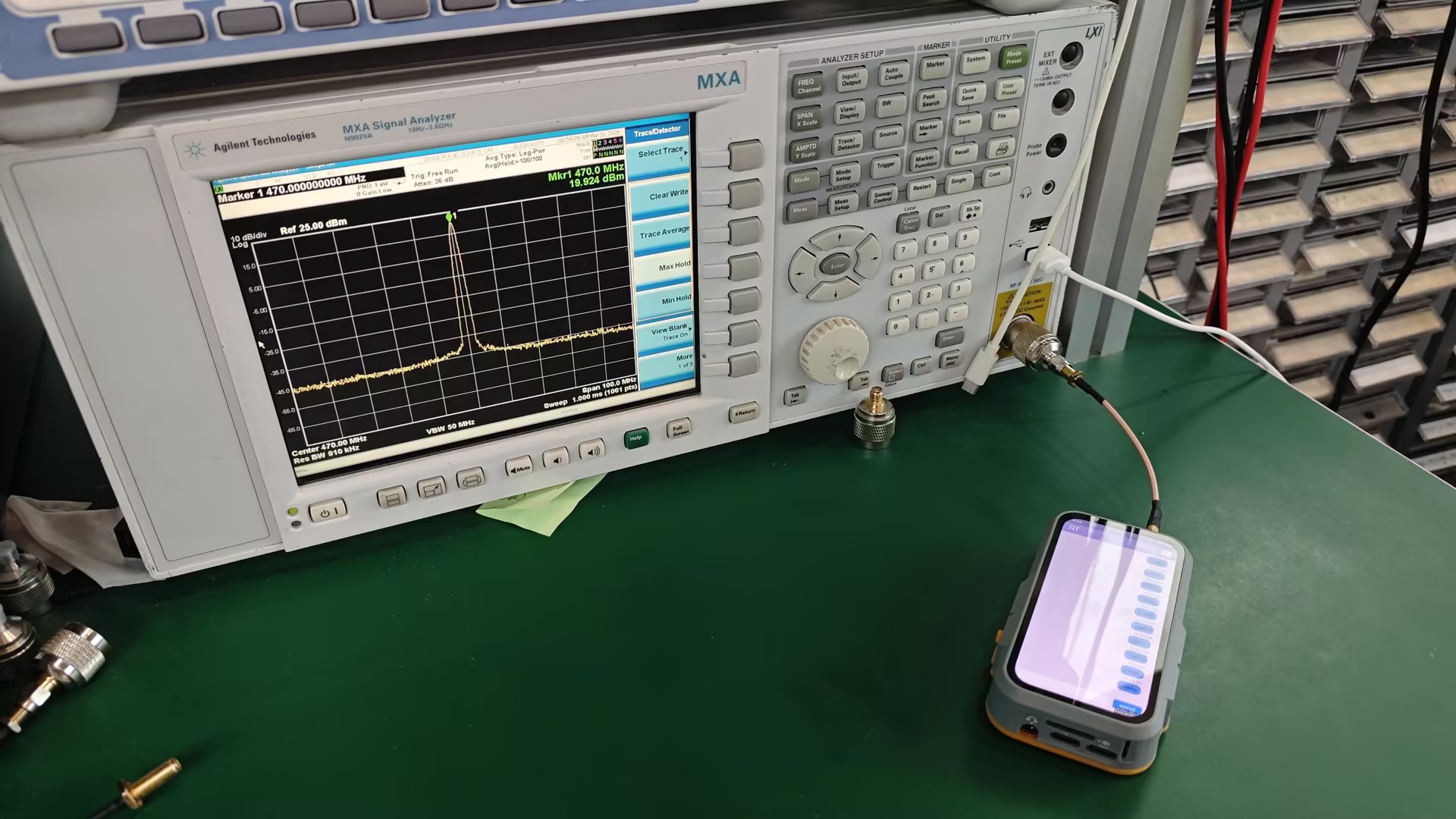

相关测试

功耗

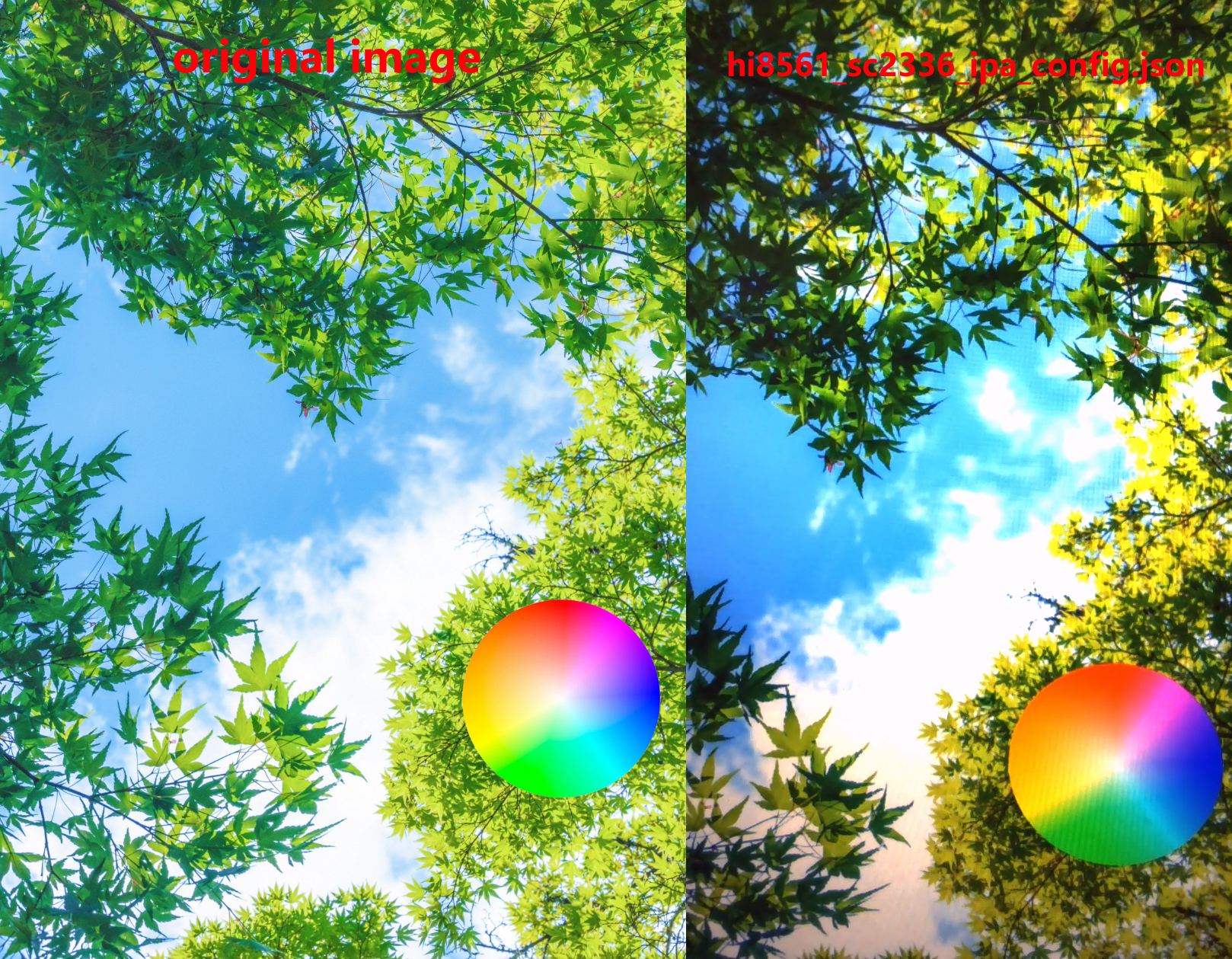

摄像头

常见问题

• Q. 看了以上教程我还是不会搭建编程环境怎么办？
• A. 如果看了以上教程还不懂如何搭建环境的可以参考LilyGo-Document文档说明来搭建。

• Q. 为什么我的板子一直烧录失败呢？
• A. 请按住“BOOT”按键重新下载程序。

• Q. 为什么我使用espidf框架在选择目标编译芯片或者在配置SDK的menuconfig的时候配置失败，报以下错误：

    asyncio.exceptions.LimitOverrunError: Separator is found, but chunk is longer than limit

    ValueError: Separator is found, but chunk is longer than limit



• A. 这个是espidf框架v5.4~v5.5的一个bug，需要将路径为 esp-idf-v5.x\tools\idf_py_actions\tools.py 文件的第351行做如下修改：

    原始代码：
    p = await asyncio.create_subprocess_exec(*cmd, env=env_copy, limit=1024 * 256, cwd=self.cwd, stdout=asyncio.subprocess.PIPE,stderr=asyncio.subprocess.PIPE)
    修改后的代码：
    p = await asyncio.create_subprocess_exec(*cmd, env=env_copy, limit=1024 * 512, cwd=self.cwd, stdout=asyncio.subprocess.PIPE,stderr=asyncio.subprocess.PIPE)




项目

• T-Display S3 AMOLED Plus

资料

• ESP32-S3 Datasheet
• LR1121 Datasheet
• （更多资料请参考GitHub仓库）

依赖库

• lvgl 8.3.9
• AceButton
• TFT_eSPI
• Arduino_GFX
• XPowersLib
• SensorLib
• TinyGPSPlus
• Arduino_NeoPixel
• OneWire
• SparkFun MAX3010x Pulse and Proximity Sensor Library
