描述

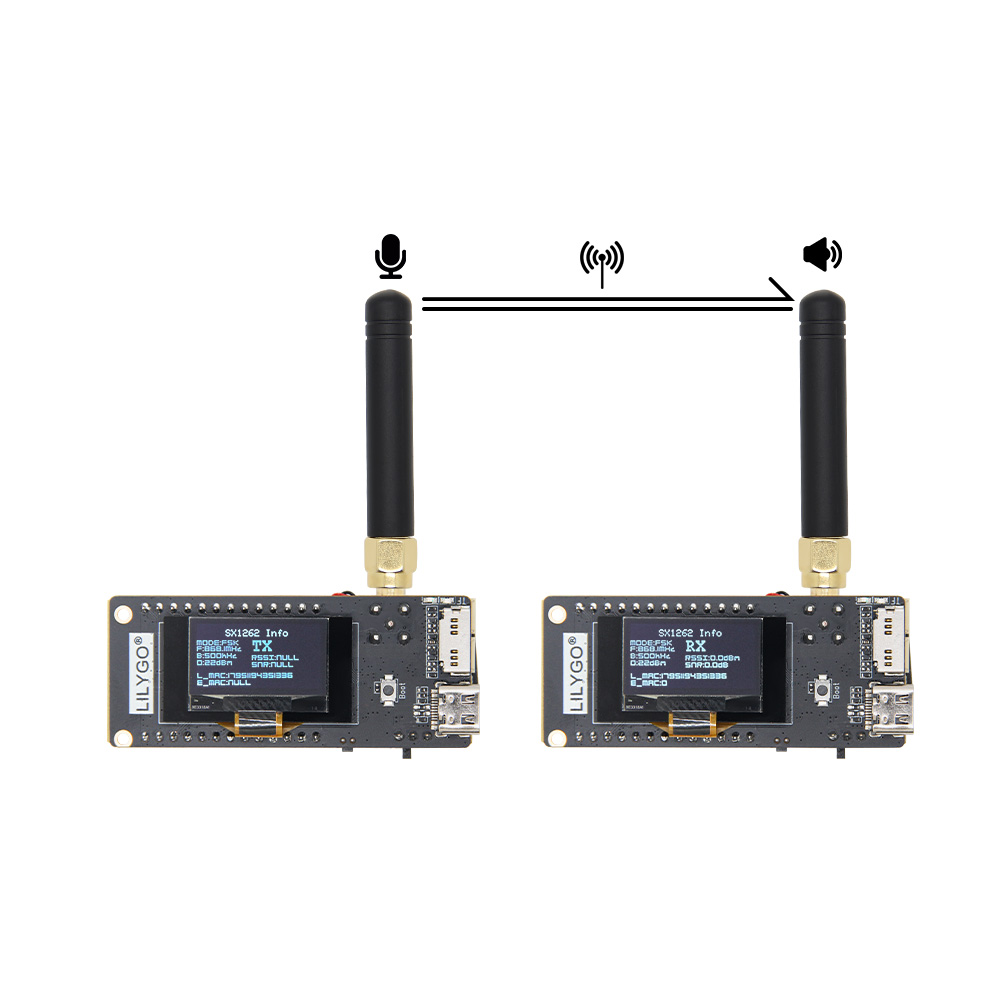

T3-S3 MVSR版本是基于T3-S3主板设计了带有震动马达，麦克风，扬声器，RTC功能扩展模块的版本，这个版本的主要功能应用是用于LoRa语音收发功能。这个扩展版本目前支持T3S3的SX1262和SX1280两个型号主板。SX1262版本使用的是FSK制式，SX1280使用的是LoRa制式。在GitHub上有对应的测试Demo供你开发参考使用。当然，这个扩展版本还可以用于一些AI语音交互功能，或者MP3播放等。

预览

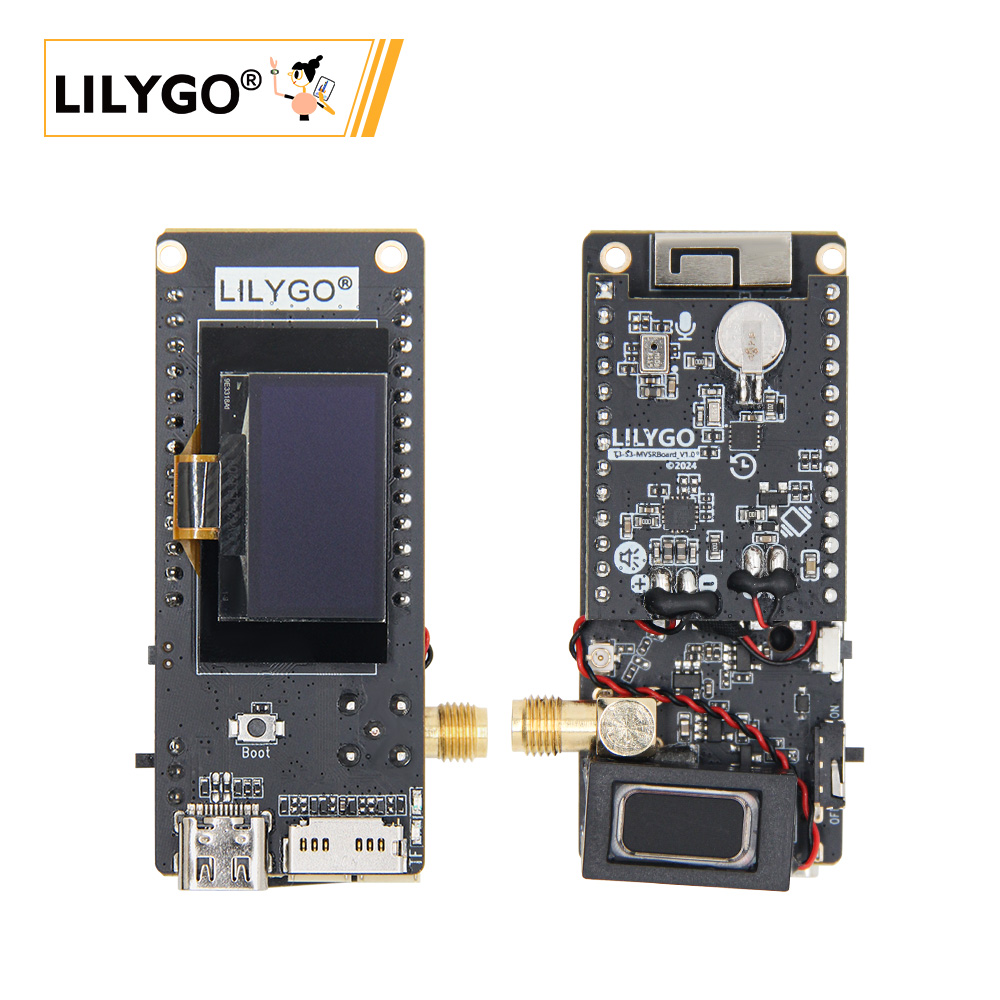

实物图

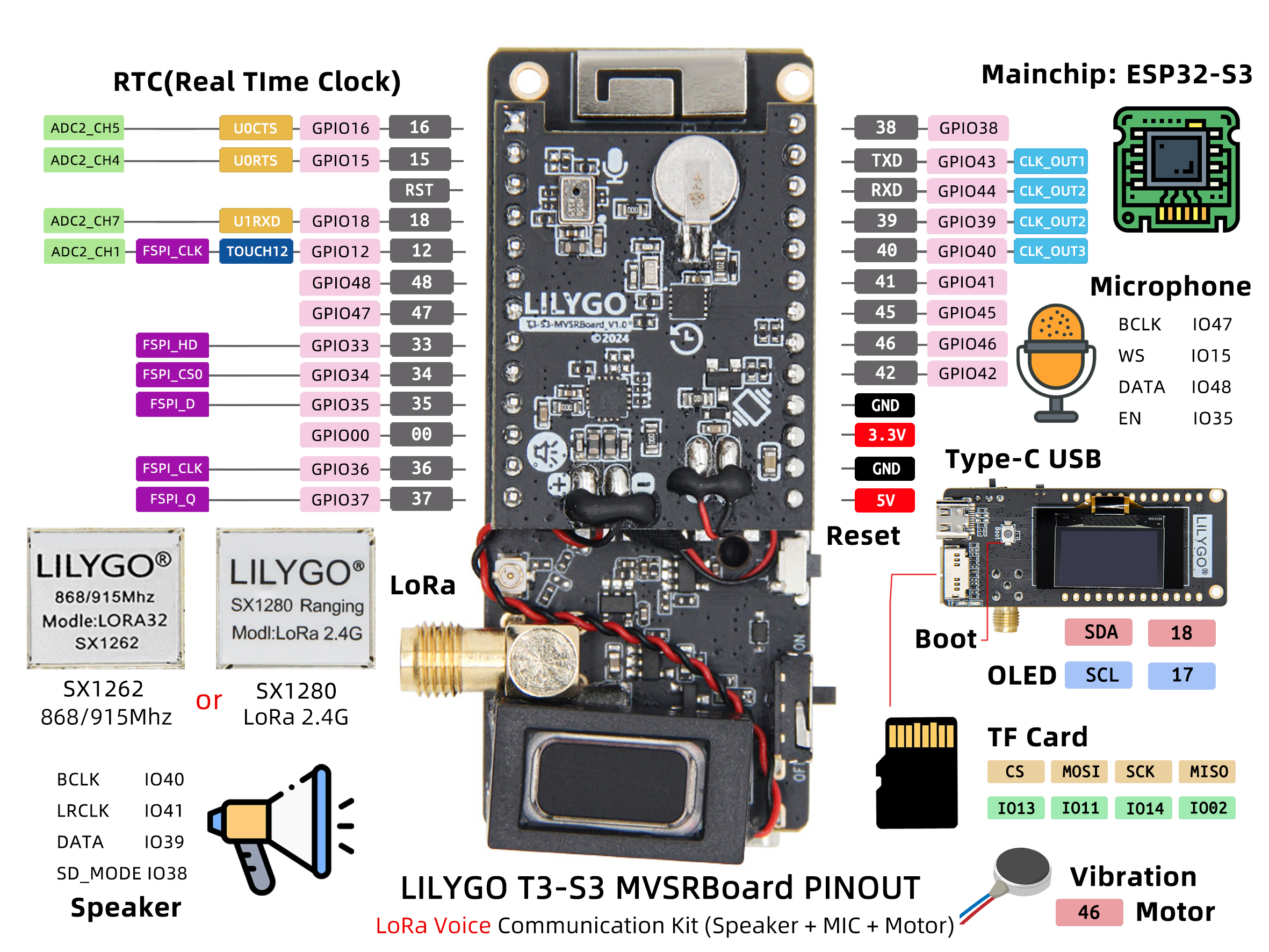

引脚图

模块

MCU

• 芯片：ESP32-S3FH4R2
• PSRAM：2MB (OPI PSRAM)
• FLASH：4MB
• 无线：2.4GHz Wi-Fi + Bluetooth 5.0

扬声器

• 芯片：MAX98357A
• 总线通信协议：IIS
• 其他：默认使用9dB增益
• 相关资料：

  MAX98357A

• 依赖库：

  Arduino_DriveBus-1.1.16

麦克风

T3-S3-MVSRBoard_V1.0 版本

• 芯片：MSM261S4030H0R
• 总线通信协议：IIS
• 相关资料：

  MSM261S4030H0R

• 依赖库：

  Arduino_DriveBus-1.1.16

T3-S3-MVSRBoard_V1.1 版本

• 芯片：MP34DT05-A
• 总线通信协议：PDM
• 相关资料：

  MP34DT05-A

• 依赖库：

  Arduino_DriveBus-1.1.16

RTC

• 芯片：PCF85063ATL
• 总线通信协议：IIC
• 相关资料：

  PCF85063ATL

• 依赖库：

  Arduino_DriveBus-1.1.16

无线通信

• LoRa模块：SX1262 / SX1280
• 频段：868/915MHz (SX1262) / 2.4GHz (SX1280)
• 调制方式：FSK (SX1262) / LoRa (SX1280)

功能扩展

• 振动马达：触觉反馈
• 存储：TF卡扩展

概述

T3-S3-MVSRBoard 是针对 T3-S3_V1.2 主板的背板设计，具有板载扬声器和麦克风扩展功能，静态电流极低。此外，它还包含振动和 RTC（实时时钟）功能。

快速开始

示例支持

PlatformIO

1. 安装VisualStudioCode，根据你的系统类型选择安装。
2. 打开VisualStudioCode软件侧边栏的"扩展"（或者使用Ctrl+Shift+X打开扩展），搜索"PlatformIO IDE"扩展并下载。
3. 在安装扩展的期间，你可以前往GitHub下载程序，你可以通过点击带绿色字样的"<> Code"下载主分支程序，也通过侧边栏下载"Releases"版本程序。
4. 扩展安装完成后，打开侧边栏的资源管理器（或者使用Ctrl+Shift+E打开），点击"打开文件夹"，找到刚刚你下载的项目代码（整个文件夹），点击"添加"，此时项目文件就添加到你的工作区了。
5. 打开项目文件中的"platformio.ini"（添加文件夹成功后PlatformIO会自动打开对应文件夹的"platformio.ini"）,在"[platformio]"目录下取消注释选择你需要烧录的示例程序（以"default_envs = xxx"为标头），然后点击左下角的"√"进行编译，如果编译无误，将单片机连接电脑，点击左下角"→"即可进行烧录。

Arduino

1. 安装Arduino，根据你的系统类型选择安装。
2. 打开项目文件夹的"example"目录，选择示例项目文件夹，打开以".ino"结尾的文件即可打开Arduino IDE项目工作区。
3. 打开右上角"工具"菜单栏->选择"开发板"->"开发板管理器"，找到或者搜索"esp32"，下载作者名为"Espressif Systems"的开发板文件。接着返回"开发板"菜单栏，选择"ESP32S3 Dev Module"开发板。
4. 打开菜单栏"文件"->"首选项"，找到"项目文件夹位置"这一栏，将项目目录下的"libraries"文件夹里的所有库文件连带文件夹复制粘贴到这个目录下的"libraries"里边。
5. 在"工具"菜单中选择正确的设置，如下表所示。

ESP32-S3

6. 选择正确的端口。
7. 点击右上角"√"进行编译，如果编译无误，将单片机连接电脑，点击右上角"→"即可进行烧录。

开发平台

1. Micropython
2. Arduino IDE
3. Platform IO
4. VS Code

引脚总览

T3-S3-MVSRBoard_V1.0 版本

| 麦克风引脚 | ESP32S3引脚|
| :------------------: | :------------------:|
| BCLK | IO47 |
| WS | IO15 |
| DATA | IO48 |
| EN | IO35 |

T3-S3-MVSRBoard_V1.1 版本

| 麦克风引脚 | ESP32S3引脚|
| :------------------: | :------------------:|
| LRCLK | IO15 |
| DATA | IO48 |
| EN | IO35 |

相关测试

功耗

音频性能

常见问题

• Q. 如何调节外接天线电阻？

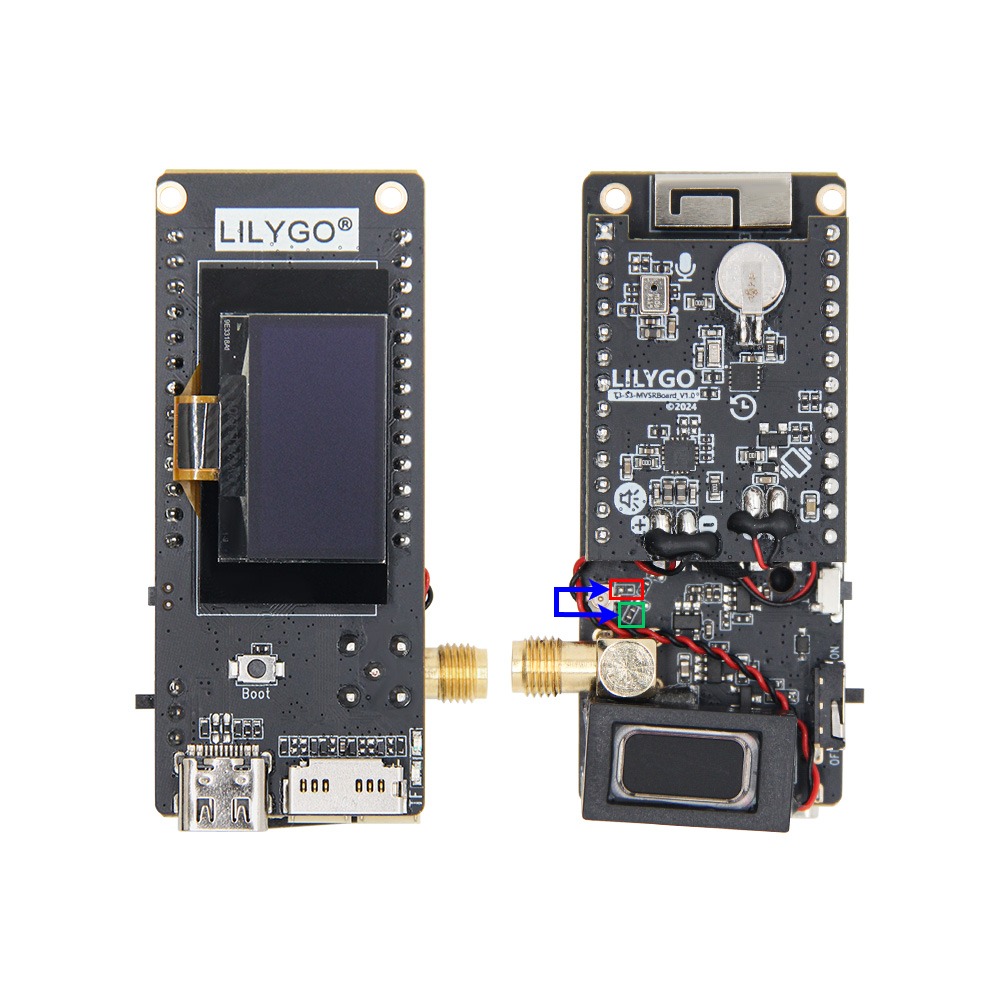

  A. 参考下图箭头指向处可更换电阻实现调整外接天线的电阻：



• Q. SX1262和SX1280版本有什么区别？
  A. SX1262支持868/915MHz频段，使用FSK调制；SX1280支持2.4GHz频段，使用LoRa调制。

• Q. 支持哪些音频格式？
  A. 支持WAV、MP3等常见音频格式，可通过软件解码库扩展支持。

• Q. LoRa语音通信距离是多少？
  A. 在理想条件下，语音通信距离可达数公里，具体取决于环境因素和天线配置。

• Q. 是否支持实时语音传输？
  A. 支持实时语音采集、压缩和LoRa传输，可实现语音对讲功能。

项目

• T3-S3-MVSRBoard_V1.0

资料

• MAX98357A Datasheet
• MP34DT05-A Datasheet
• PCF85063ATL Datasheet
• MSM261S4030H0R Datasheet
• ESP32-S3 Datasheet

依赖库

• Arduino_DriveBus
• Audio Libraries
• LoRa Radio Libraries
