LILYGO T-Echo Lite

版本迭代:

购买链接

目录

• 描述
• 预览
• 模块
• 快速开始
• 引脚总览
• 相关测试
• 常见问题
• 项目
• 资料
• 依赖库

描述

T-Echo Lite 是基于 T-Echo 的轻便版本，拥有更小的体积和更低的功耗设计。最低深度睡眠功耗可达 2μA-10μA，板载丰富的功能包括惯性传感器、LoRa 模块、太阳能充电功能（5V）、外置 GPS 等，优秀的功耗表现使得 T-Echo Lite 能够拥有出色的续航。

T-Echo-Lite-KeyShield 为 T-Echo-Lite 的底板扩展，主要扩展了键盘、扬声器、麦克风、振动等外设，提供更完整的人机交互功能。

预览

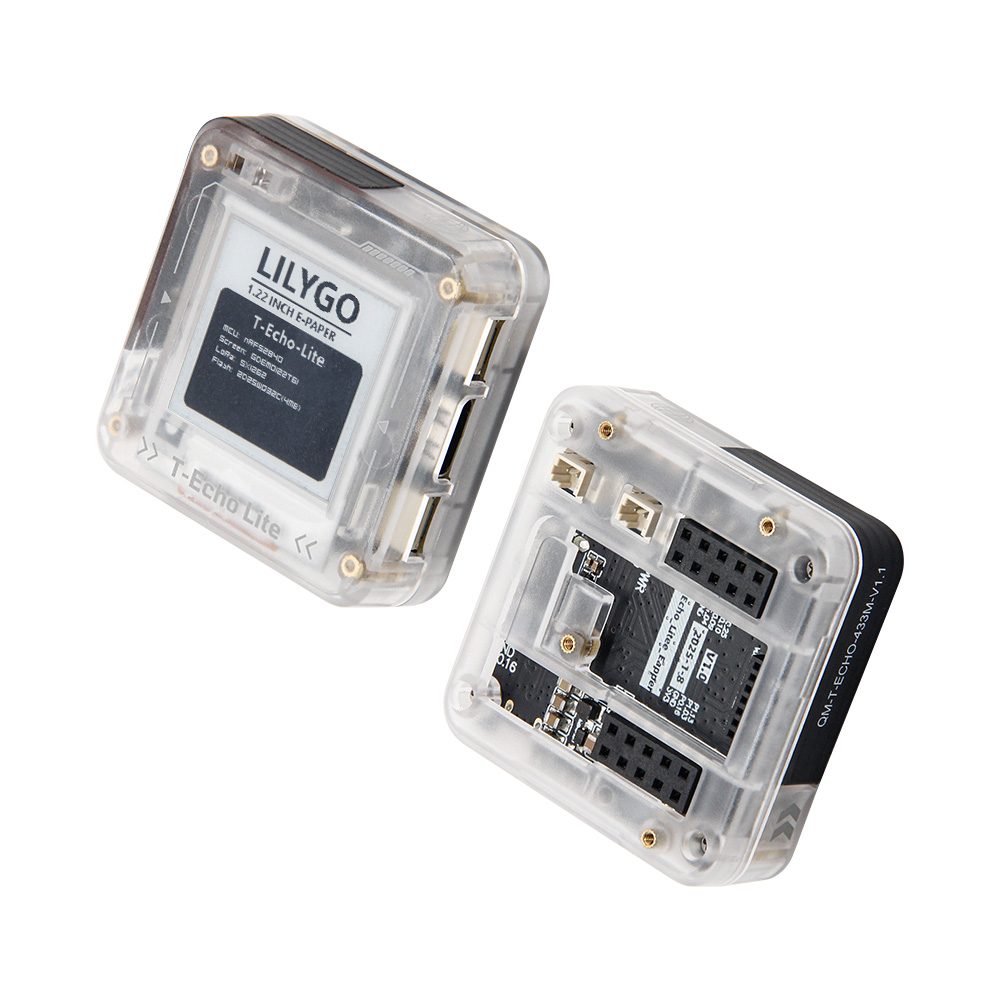

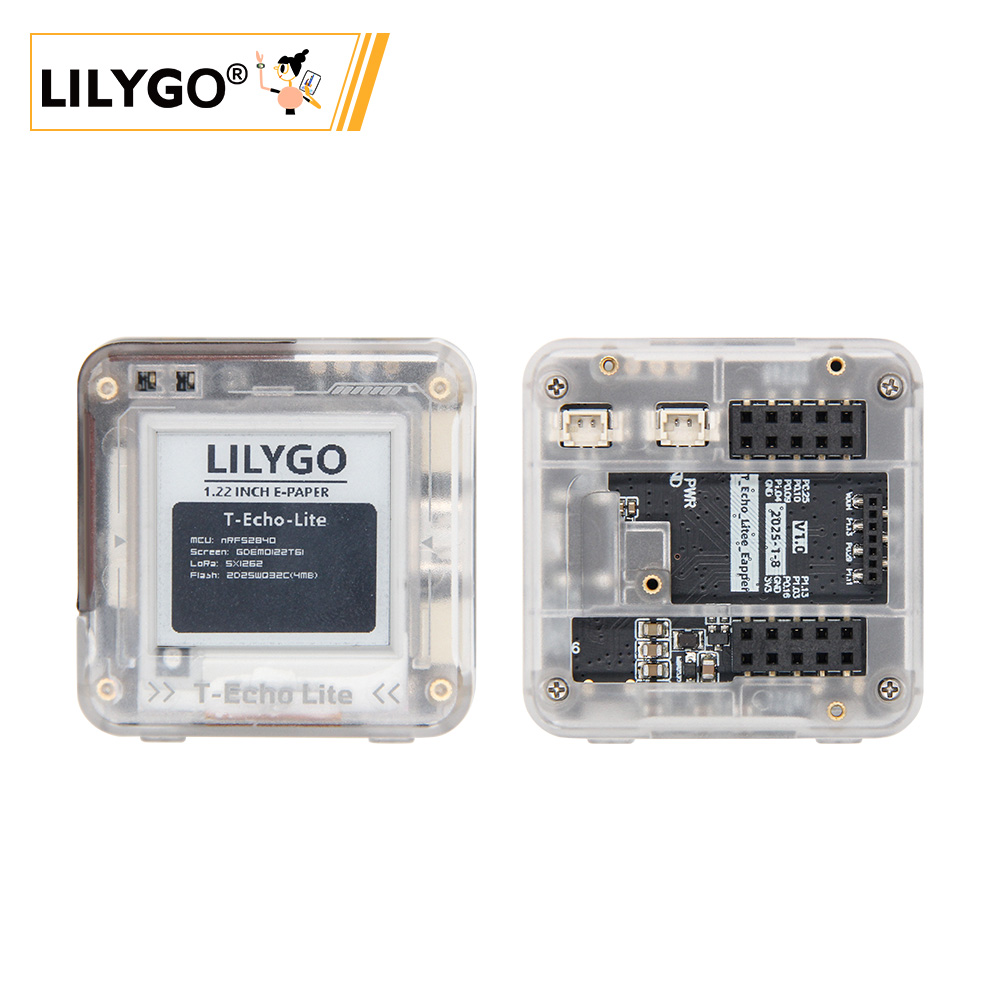

实物图

模块

T-Echo-Lite 部分

1. MCU

• 芯片：nRF52840
• RAM：256kB
• FLASH：1M
• 相关资料：

  nRF52840_Datasheet

2. 屏幕

• 名称：GDEM0122T61
• 尺寸：1.22 英寸
• 分辨率：176x192px
• 屏幕类型：E-PAPER
• 驱动芯片：SSD1681
• 总线通信协议：IIC
• 其他说明：不支持快刷（咨询屏厂后他们回复不支持），建议只使用全刷
• 依赖库：

  Adafruit_EPD
  Adafruit_BusIO
  Adafruit_SPIFlash
  Adafruit-GFX-Library

• 相关资料：

  GDEM0122T61
  SSD1681

3. LORA

• 芯片模组：S62F
• 芯片：SX1262
• 总线通信协议：SPI
• 依赖库：

  RadioLib
  Adafruit_BusIO
  Adafruit_SPIFlash

• 相关资料：

  S62F

4. GPS

• 芯片模组：L76K
• 总线通信协议：UART
• 依赖库：

  TinyGPSPlus

• 相关资料：

  L76KB-A58

5. 惯性传感器

• 芯片：ICM20948
• 总线通信协议：IIC
• 依赖库：

  ICM20948_WE

• 相关资料：

  ICM20948

6. Flash

• 芯片：ZD25WQ32CEIGR
• 总线通信协议：SPI
• 依赖库：

  Adafruit_BusIO
  Adafruit_SPIFlash

• 相关资料：

  ZD25WQ32CEIGR

T-Echo-Lite-KeyShield 部分

1. 键盘背光

• 驱动芯片：AW21009QNR
• 总线通信协议：IIC
• 依赖库：

  cpp_bus_driver

• 相关资料：

  AW21009QNR

2. 振动

• 驱动芯片：AW86224
• 总线通信协议：IIC
• 依赖库：

  cpp_bus_driver

• 相关资料：

  AW86224AFCR

3. 扬声器麦克风

• 驱动芯片：ES8311
• 总线通信协议：IIC、IIS
• 依赖库：

  cpp_bus_driver

• 相关资料：

  ES8311

4. 键盘

• 驱动芯片：TCA8418
• 总线通信协议：IIC
• 依赖库：

  cpp_bus_driver

• 相关资料：

  tca8418

软件部署

Examples Support

T-Echo-Lite Examples

T-Echo-Lite-KeyShield Examples

PlatformIO

1. 安装VisualStudioCode 和 Python
2. 在VisualStudioCode扩展中搜索PlatformIO插件并安装.
3. 安装完成后需要将VisualStudioCode重新启动
4. 重新开启VisualStudioCode后,选择 VisualStudioCode 左上角的 文件 -> 打开文件夹 ->选择 T-Deck 目录
5. 点击 platformio.ini 文件,在platformio 栏目中取消需要使用的示例行,请确保仅仅一行有效
6. 点击左下角的（✔）符号编译
7. 将板子与电脑USB进行连接
8. 点击（→）上传固件
9. 点击 (插头符号) 监视串行输出

Arduino IDE 开发

1. 安装 Arduino，根据你的系统类型选择安装。

2. 打开项目文件夹的“example”目录，选择示例项目文件夹，打开以“.ino”结尾的文件即可打开Arduino IDE项目工作区。

3. 打开右上角工具菜单栏->选择开发板->开发板管理器，找到或者搜索Adafruit_nRF52，下载作者名为Adafruit的开发板文件。接着返回开发板菜单栏，选择Adafruit_nRF52开发板下的开发板类型，选择的开发板类型由platformio.ini文件中以[env]目录下的board = xxx标头为准，如果没有对应的开发板，则需要自己手动添加项目文件夹下board目录下的开发板。(如果找不到Adafruit_nRF52，则需要打开首选项 -> 添加 https://www.adafruit.com/package_adafruit_index.json 到其他开发板管理地址)

4. 打开菜单栏文件->首选项，找到项目文件夹位置这一栏，将项目目录下的libraries文件夹里的所有库文件连带文件夹复制粘贴到这个目录下的<C:\Users\UserName\Documents\Arduino\libraries>里边。

5. 在 "工具 "菜单中选择正确的设置，如下表所示。

6. 选择正确的端口。

7. 开启引导下载模式：按一下RST芯片复位按键后松开等待LED1亮后（一定要等待LED1亮）再按一下RST按键后松开，观察到LED1灯逐渐熄灭逐渐点亮，即已进入引导下载模式。

8. 点击右上角“[√]”进行编译，如果编译无误，将单片机连接电脑，点击右上角“[→]”即可进行烧录。

JLINK烧录firmware和bootloader

1. 安装软件 nRF-Connect-for-Desktop

2. 安装软件 JLINK

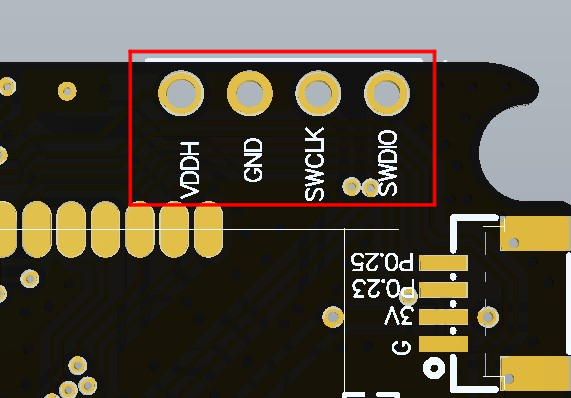

3. 正确连接JLINK引脚如下图所示：

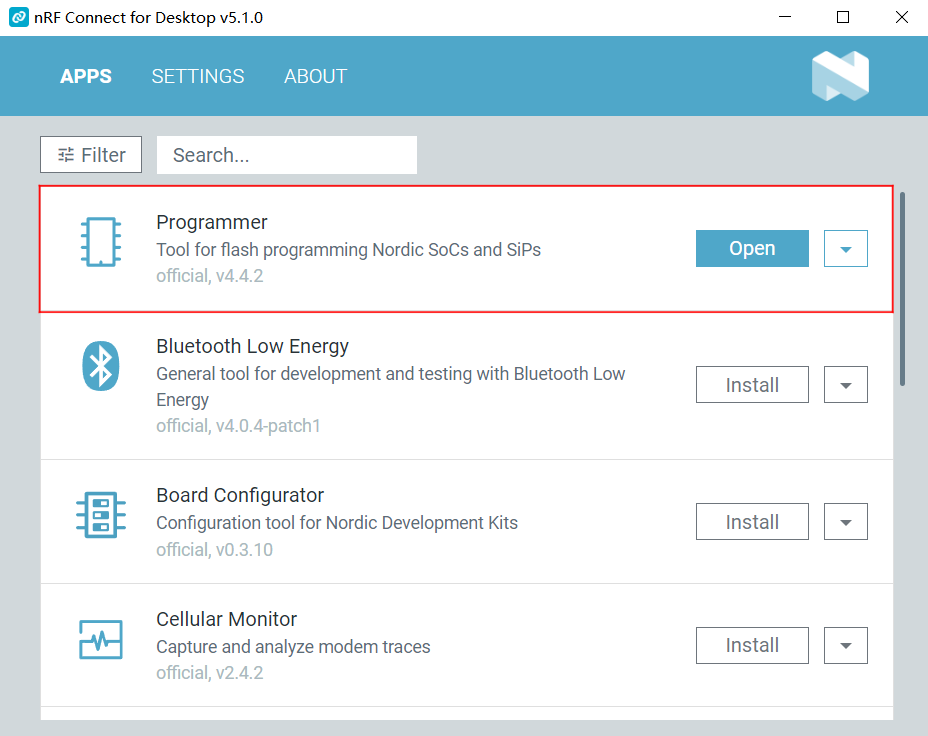

4. 打开软件nRF-Connect-for-Desktop 安装工具 Programmer 并打开

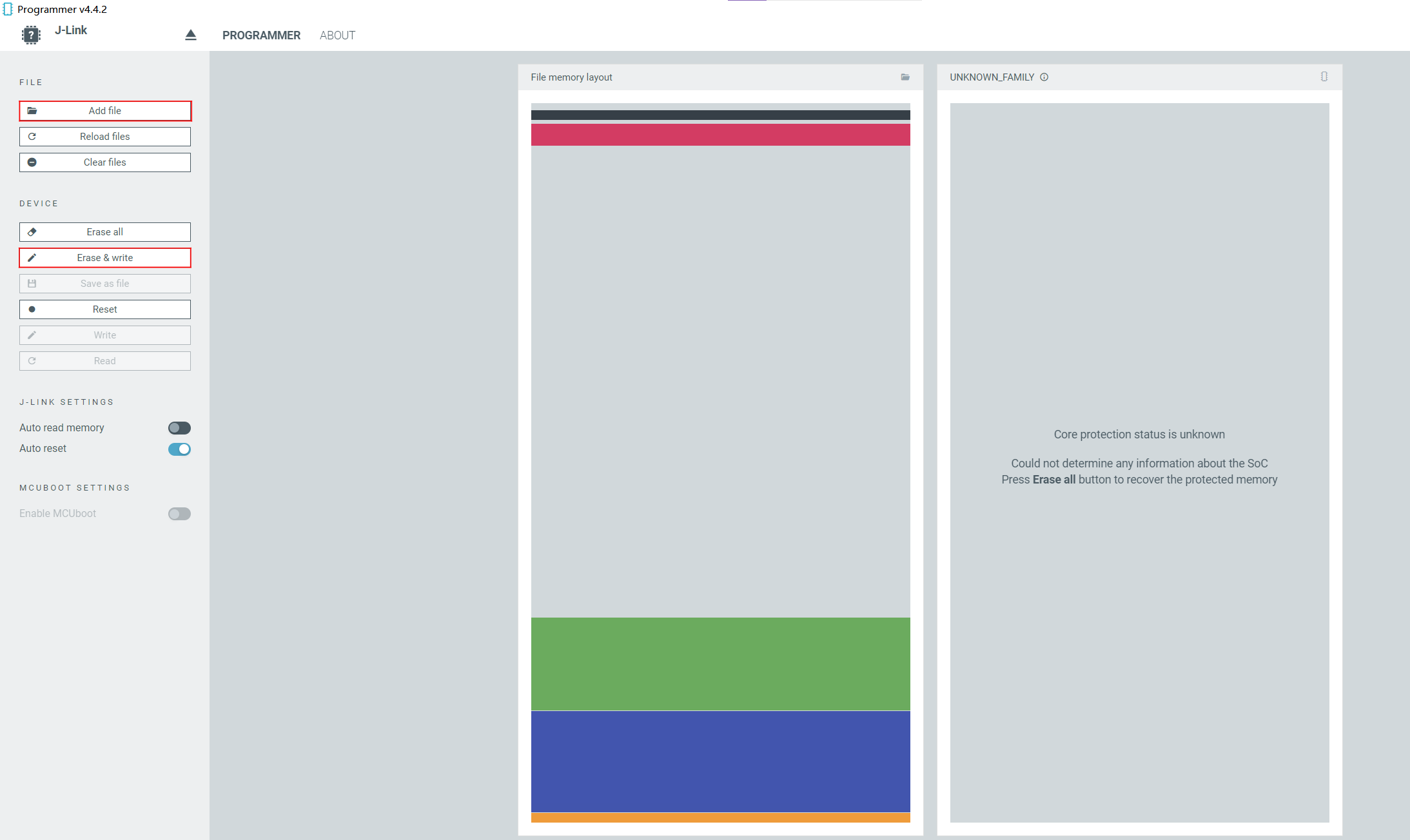

5. 添加文件，同时选择bootloader文件和firmware文件，点击 Erase&write ，即可完成烧录

开发平台

1. Arduino IDE - Adafruit nRF52 支持
2. Platform IO - nordicnrf52 平台
3. nRF Connect SDK - 原生开发

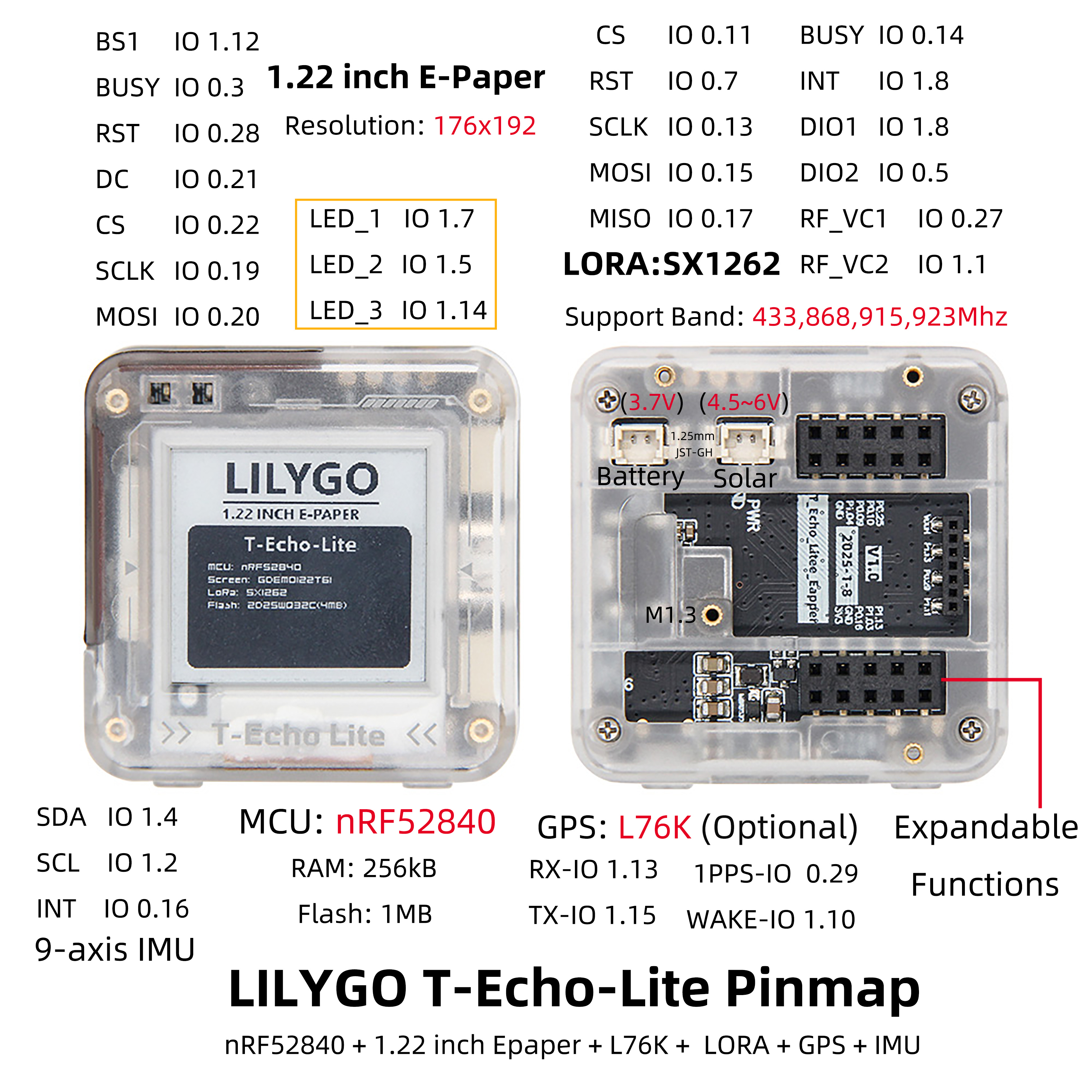

引脚总览

引脚定义请参考配置文件：

• t_echo_lite_config.h
• t_echo_lite_keyshield_config.h

相关测试

功耗测试

Power Dissipation

常见问题

• Q. 看了以上教程我还是不会搭建编程环境怎么办？
• A. 如果看了以上教程还不懂如何搭建环境的可以参考LilyGo-Document文档说明来搭建。

• Q. 为什么打开Arduino IDE时他会提醒我是否要升级库文件？我应该升级还是不升级？
• A. 选择不升级库文件，不同版本的库文件可能不会相互兼容所以不建议升级库文件。

• Q. 为什么我的板子USB输出不任何调试信息
• A. 请打开串口助手软件中的“DTR”选项

• Q. 为什么我直接使用USB烧录板子一直烧录失败呢？
• A. 请按一下RST芯片复位按键后松开等待LED1亮后（一定要等待LED1亮）再按一下RST按键后松开，观察到LED1灯逐渐熄灭逐渐点亮，即已进入引导下载模式，这时候就能烧录了。

• Q. T-Echo-Lite模块的蓝牙天线和Lora天线应该如何区分呢？

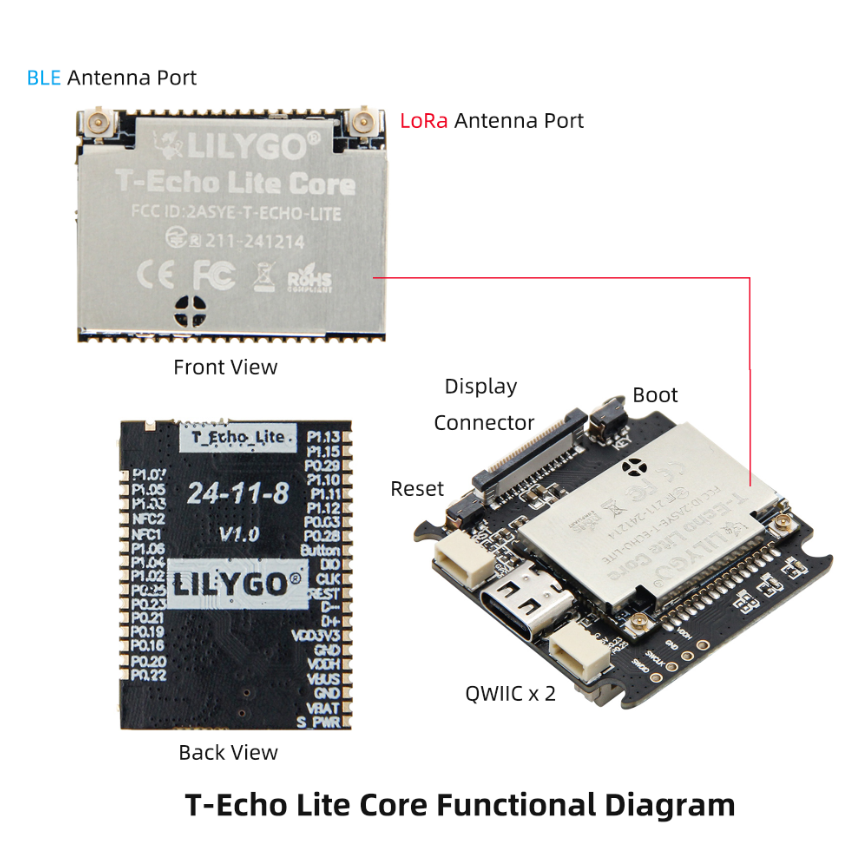

• A. T-Echo-Lite模块的蓝牙天线和Lora天线如下图所示：

项目

• T-Echo-Lite_V1.0
• T-Echo-Lite-Eapper_V1.0
