LILYGO T-Bao

  • K210
  • ESP32
  • AI
  • Camera
  • Touch Screen
  • IoT

T-Bao

版本迭代:

Version Update date Update description
T-Bao_V1.0 最新版本 基于K210+ESP32的双核AIoT终端初始版本

购买链接

Product AI Chip Main MCU Screen Camera Link
T-Bao K210 ESP32-S3 1.54" IPS Touch OV2640 LILYGO Mall

目录

描述

T-Bao 是一款基于 ESP32-S3-WROOM-1 和 K210 RISC-V AI 芯片的开源 AIoT 终端，具备高性能、低功耗、可拓展、可编程的特点。深度融合 K210 RISC-V 架构 AI 芯片与 ESP32 双核 Wi-Fi/BLE 通信模组，搭载专业级 OV2640 200 万像素摄像头（支持 180° 旋转调节）及 ST7789V 1.54 英寸 IPS 触控屏（90° 自适应旋转显示），实现毫秒级人脸识别与动态图像处理。

内置 MAX98357A I2S 数字功放、MSM261S 高灵敏度麦克风阵列及硬件编解码单元，支持语音交互与高清音频输出。采用 AXP202 智能电源管理系统，支持 3.7V 锂电池供电与超低功耗运行，集成 MPU6050 六轴传感器、TF 卡存储扩展及丰富接口资源（UART/SPI/I2C/Touch），全面兼容 Arduino/MicroPython 生态。适用于工业视觉检测、智能安防、AIoT 终端及教育机器人等场景。

预览

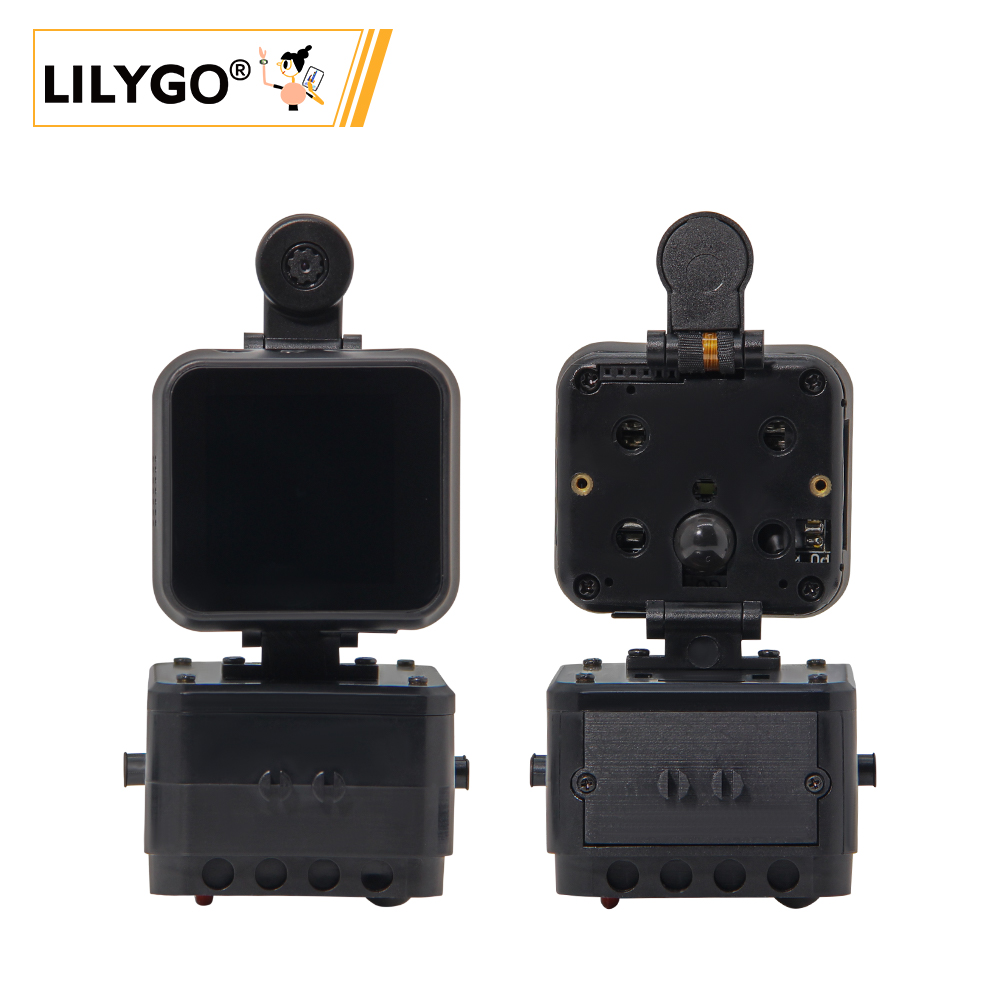

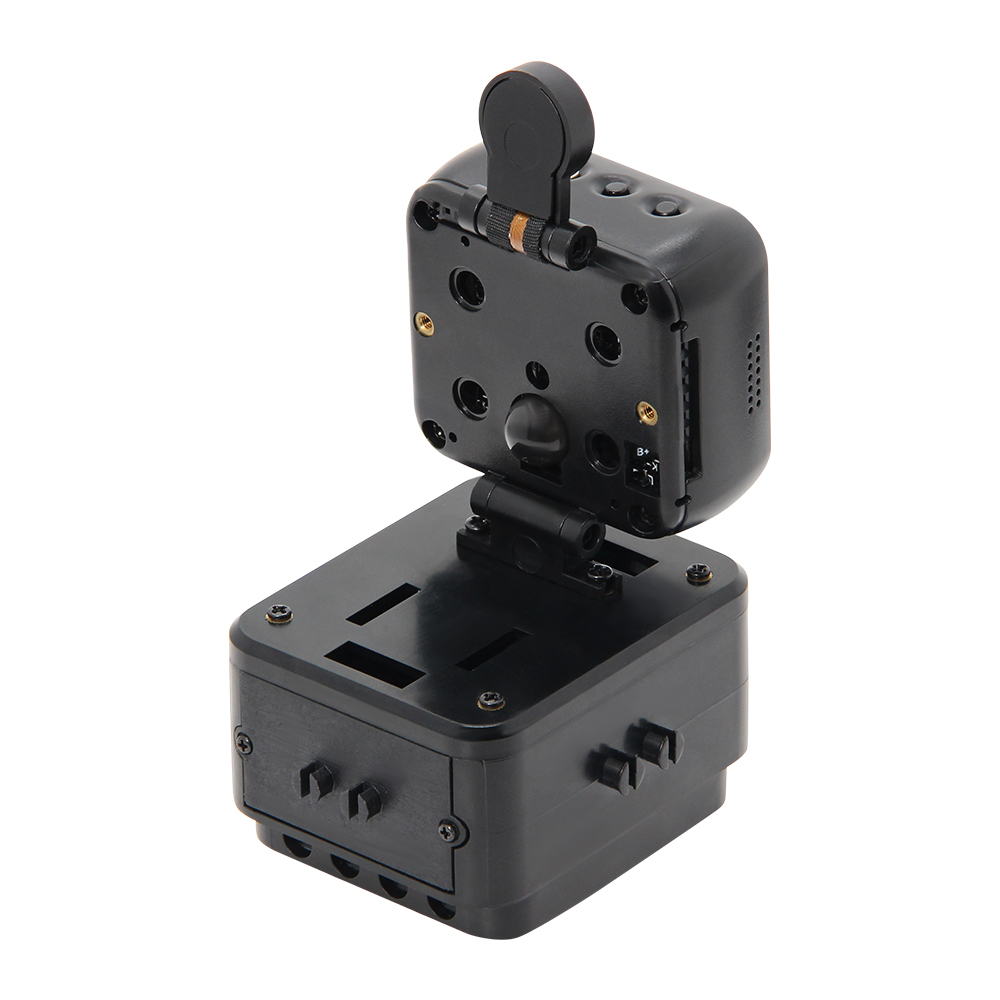

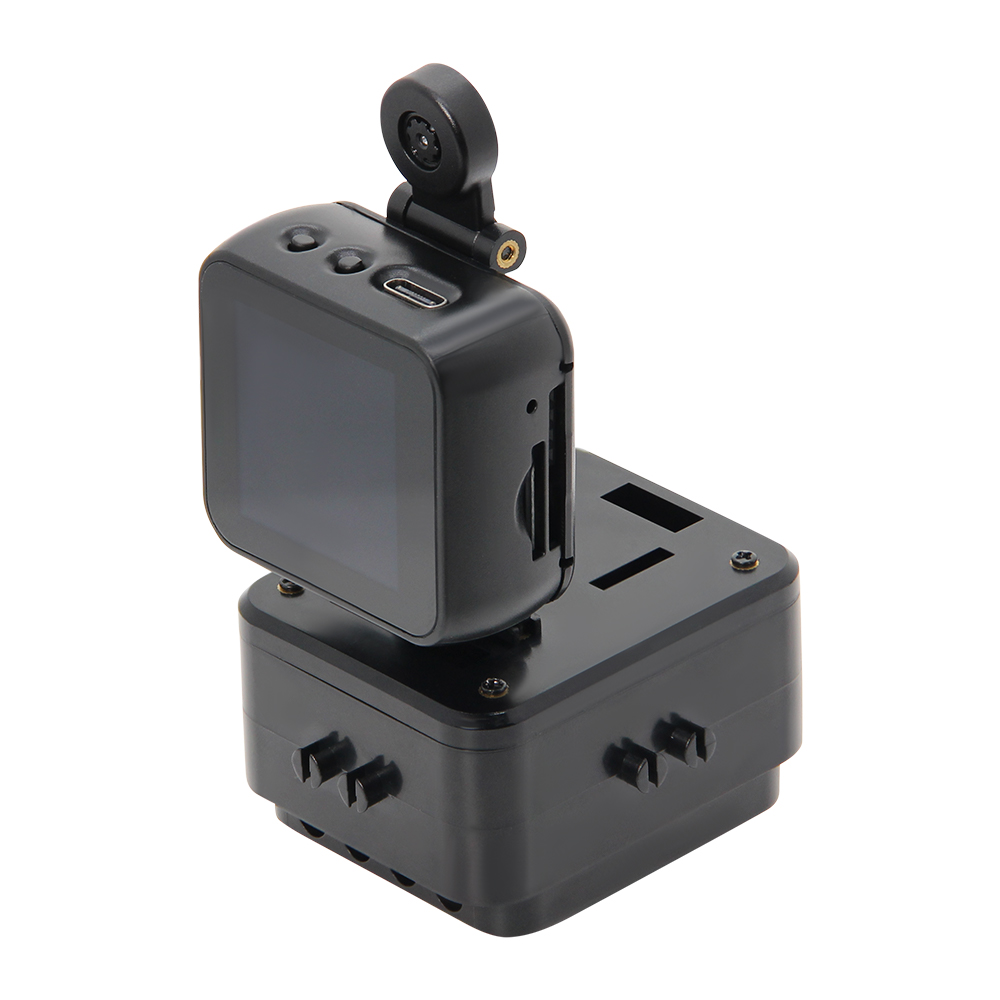

实物图

T-Bao

T-Bao

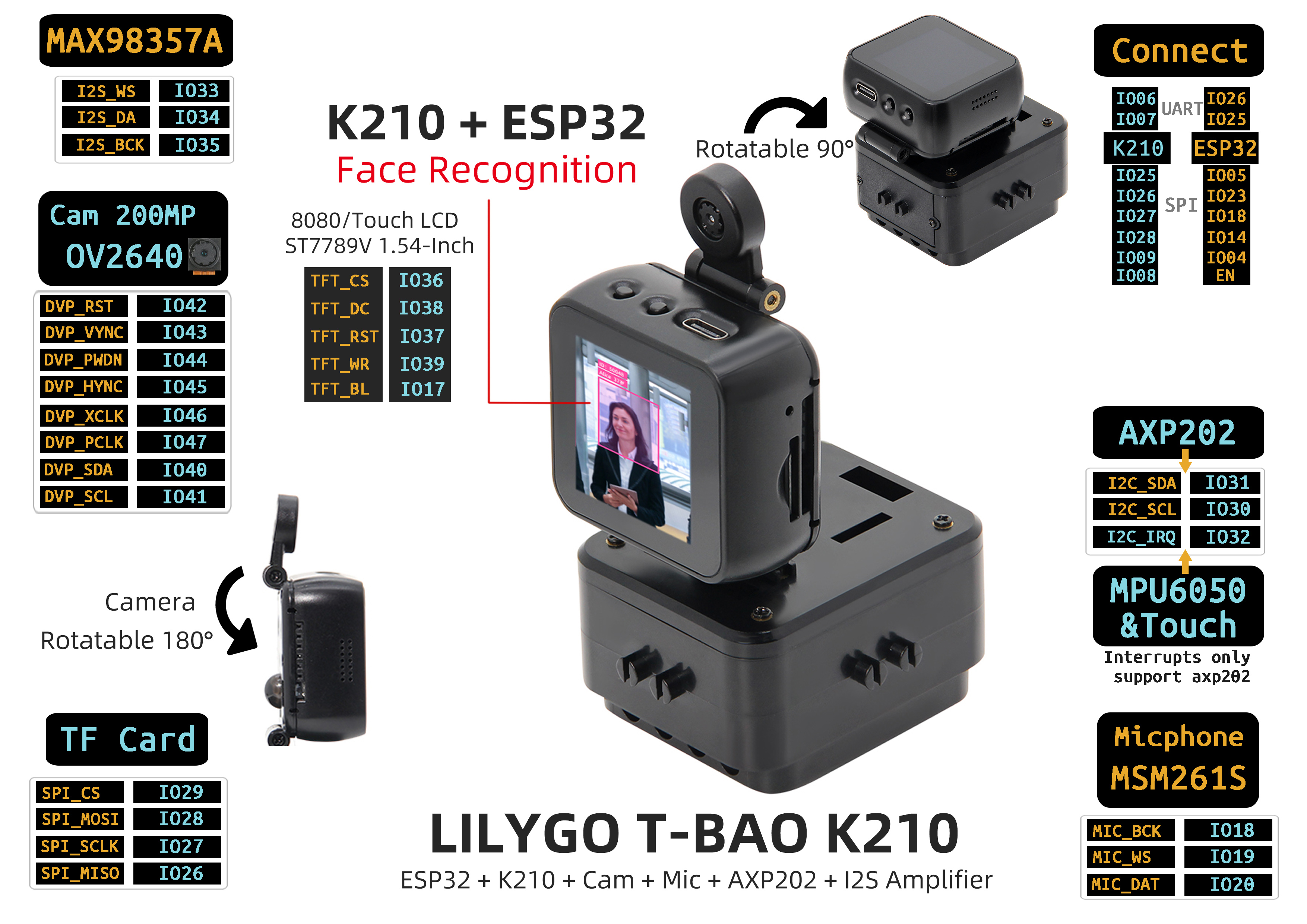

引脚图

summary

注意事项

⚠️ SD卡使用注意事项

summary

模块

AI处理器 (K210)

  • 芯片：Kendryte K210
  • 架构：RISC-V Dual Core 64bit with FPU
  • 主频：400MHz（可超频至600MHz）
  • 内存：8MB SRAM
  • NPU：KPU神经网络处理器
  • 特性：支持YOLOv3、Mobilenetv2、TinyYOLOv2、人脸识别等模型

主控制器

  • 芯片：ESP32-D0WDQ6-V3
  • 核心：Xtensa LX6 Dual Core
  • FLASH：16MB
  • PSRAM：8MB
  • 时钟：240MHz
  • 无线：Wi-Fi 802.11 b/g/n, Bluetooth 4.2 + BLE

屏幕

  • 尺寸：1.54英寸 IPS
  • 分辨率：240x240px
  • 屏幕类型：IPS LCD
  • 驱动芯片：ST7789V
  • 触摸：电容触摸屏
  • UI框架：LVGL

摄像头

  • 传感器：OV2640
  • 像素：200万像素
  • 特性：支持180°旋转调节

音频

  • 功放：MAX98357A I2S
  • 麦克风：MSM261S 高灵敏度麦克风阵列

传感器

  • 运动传感器：MPU6050（六轴陀螺仪+加速度计）
  • 电源管理：AXP202 PMU

电机驱动

  • 芯片：DRV8833

概述

组件 描述
AI芯片 K210 RISC-V Dual Core
主MCU ESP32-D0WDQ6-V3
FLASH 16MB
PSRAM 8MB
屏幕 1.54英寸 ST7789 IPS Touch (240×240)
摄像头 OV2640 (200万像素)
音频 MAX98357A + MSM261S麦克风阵列
传感器 MPU6050六轴传感器
电源管理 AXP202 PMU
电机驱动 DRV8833
存储 TF卡
无线 Wi-Fi 802.11b/g/n + Bluetooth 4.2 BLE
USB 1 × TYPE-C接口
按键 RST + BOOT + 旋钮 + 4×屏幕按键
拓展接口 2 × QWIIC + 4 × 磁吸接口
尺寸 164×46×42mm

快速开始

示例应用

应用类型 K210固件 ESP32固件 模型文件
方向识别 maixpy_twatch_v0.6.2-75-g973361c0d-dirty.bin ESP32_AT_Firmware_UART1_SGPIO.bin Identify_Direction_model.kmodel
人脸识别 maixpy_twatch_v0.6.2-75-g973361c0d-dirty.bin ESP32_AT_Firmware_UART1_SGPIO.bin face_model_at_0x300000.kfpkg
语音识别 maixpy_v0.6.2_83_gf0280db50_minimum_speech_with_ide_support.bin ESP32_AT_Firmware_UART1_SGPIO.bin maix_asr_2900k_0x500000.kmodel

K210 固件烧录

  1. 下载最新固件：MaixPy 固件
  2. 下载烧录工具：kflash_gui
  3. 选择对应固件和模型文件进行烧录

注意：语音识别应用需要先将模型文件 maix_asr_2900k_0x500000.kmodel 写入地址 0x500000，再烧录固件。

模型训练

使用Maixhub可以训练自己的模型。

Maixhub 提供模型训练功能和模型分享功能， 只需要准备好需要训练的数据集， 不需要搭建训练环境和代码， 上传训练数据即可快速训练出模型，方便快速制作你的 AI 应用，或者入门学习 AI 训练的流程和原理。

另外你也可以在 MaixHub 模型库下载你喜欢的模型，甚至上传分享你自己制作的模型，不管是在 MaixHub 训练的，还是自己写代码训练的各种有意思的模型！

进入Maixhub

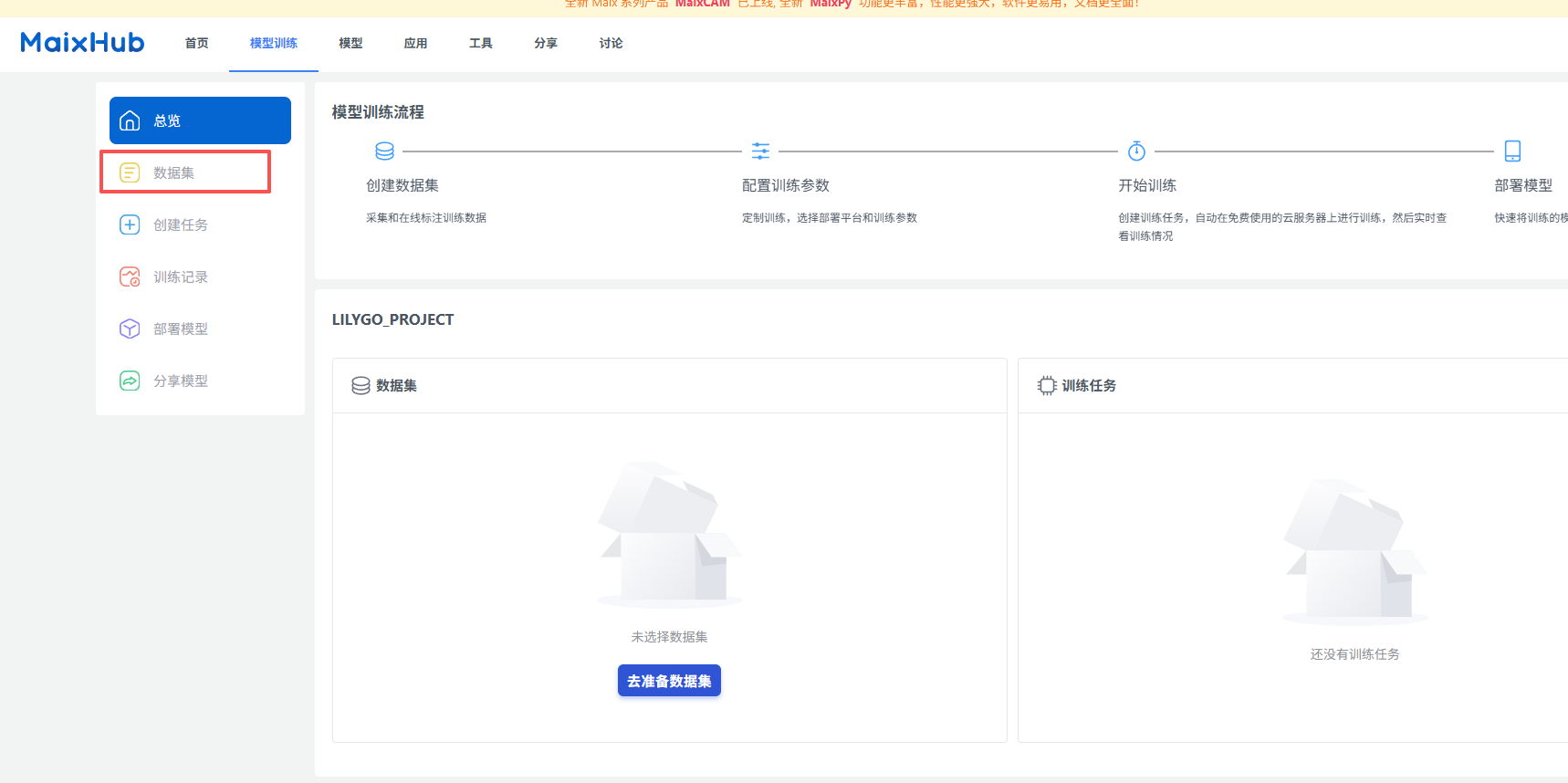

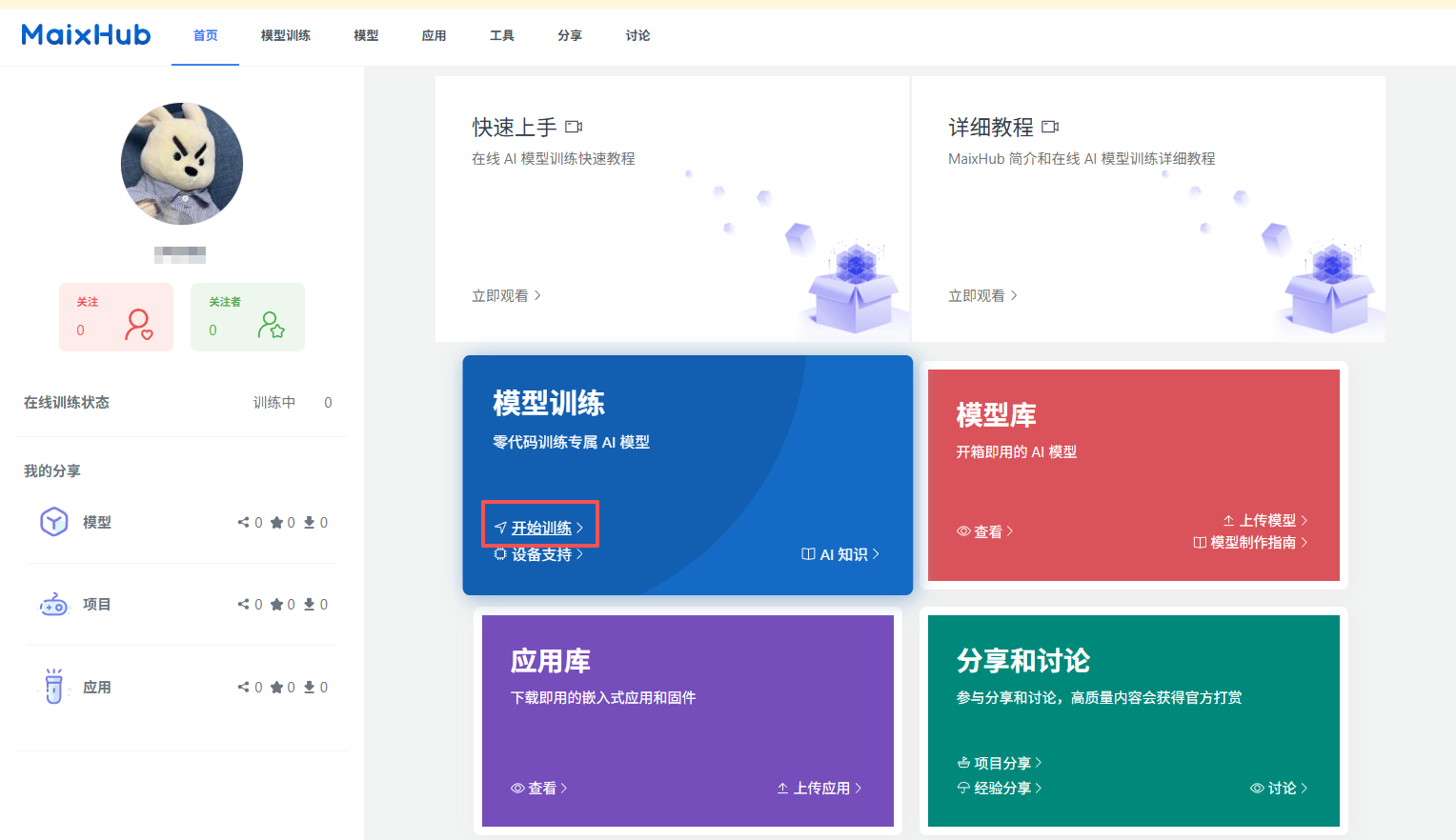

1.注册登录好账号之后，进入官网点击模型训练
alt text

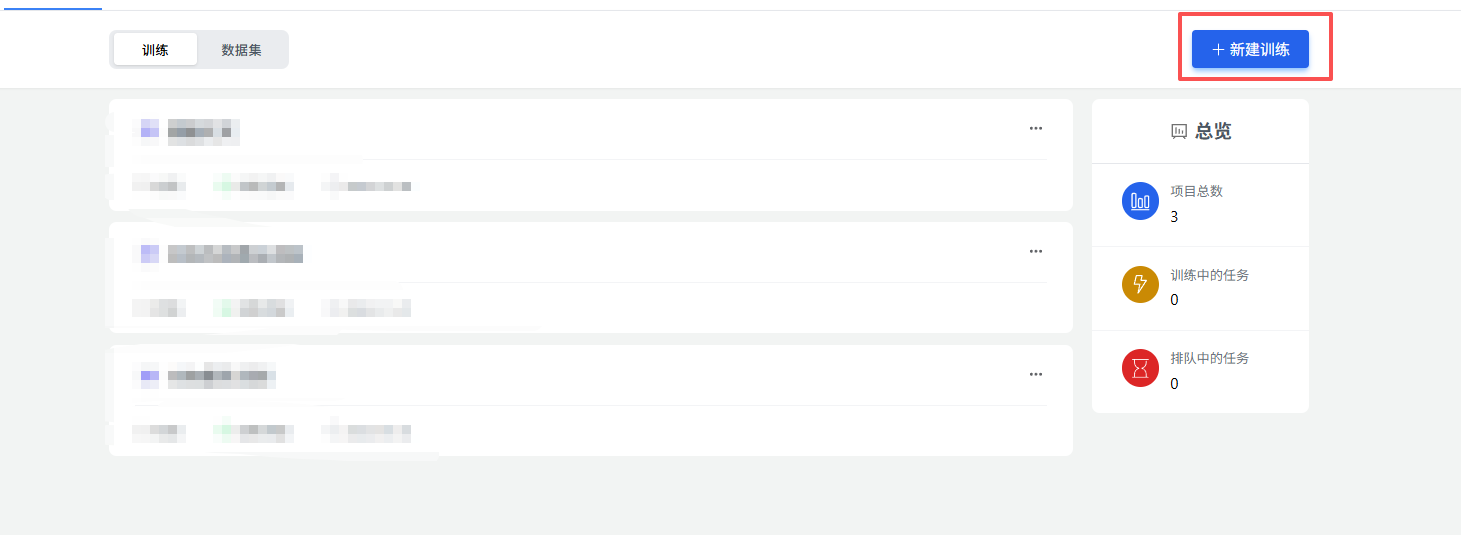

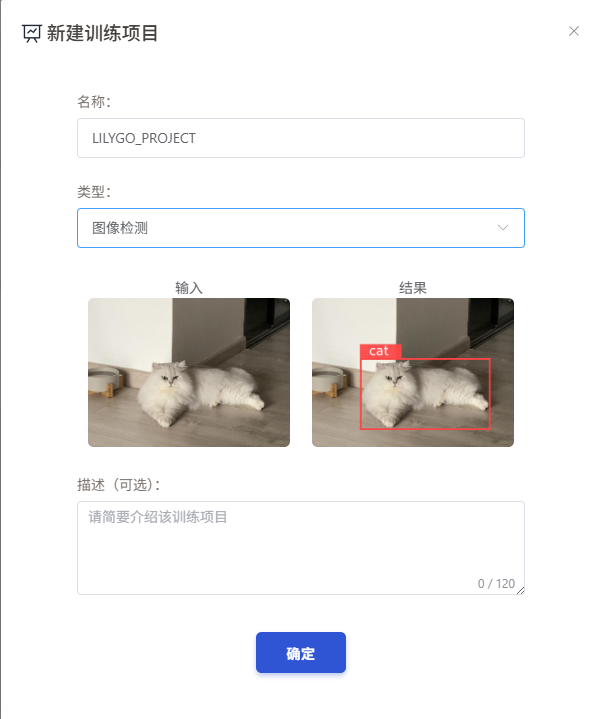

2.点击新建模型，并且输入名称以及选择模型类型
alt text
alt text

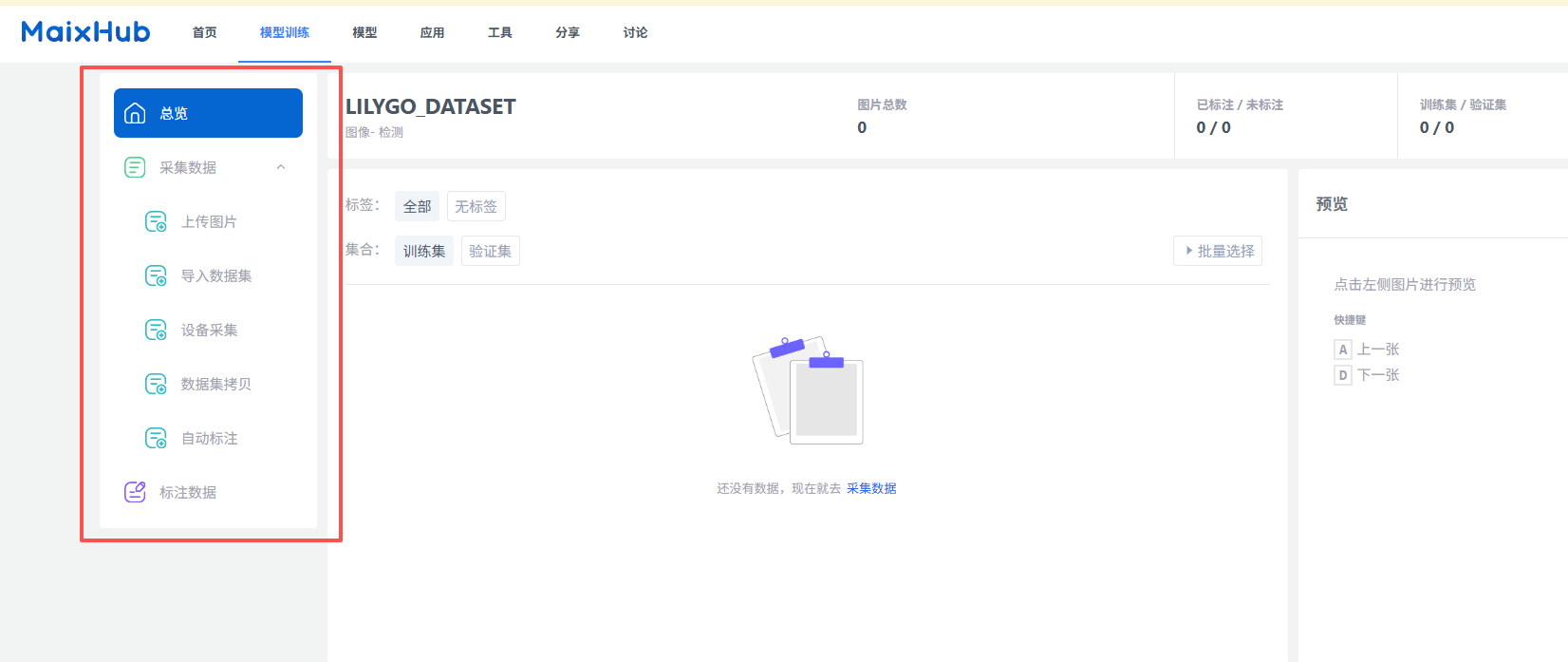

3.选择数据集，点击上传数据集

alt text

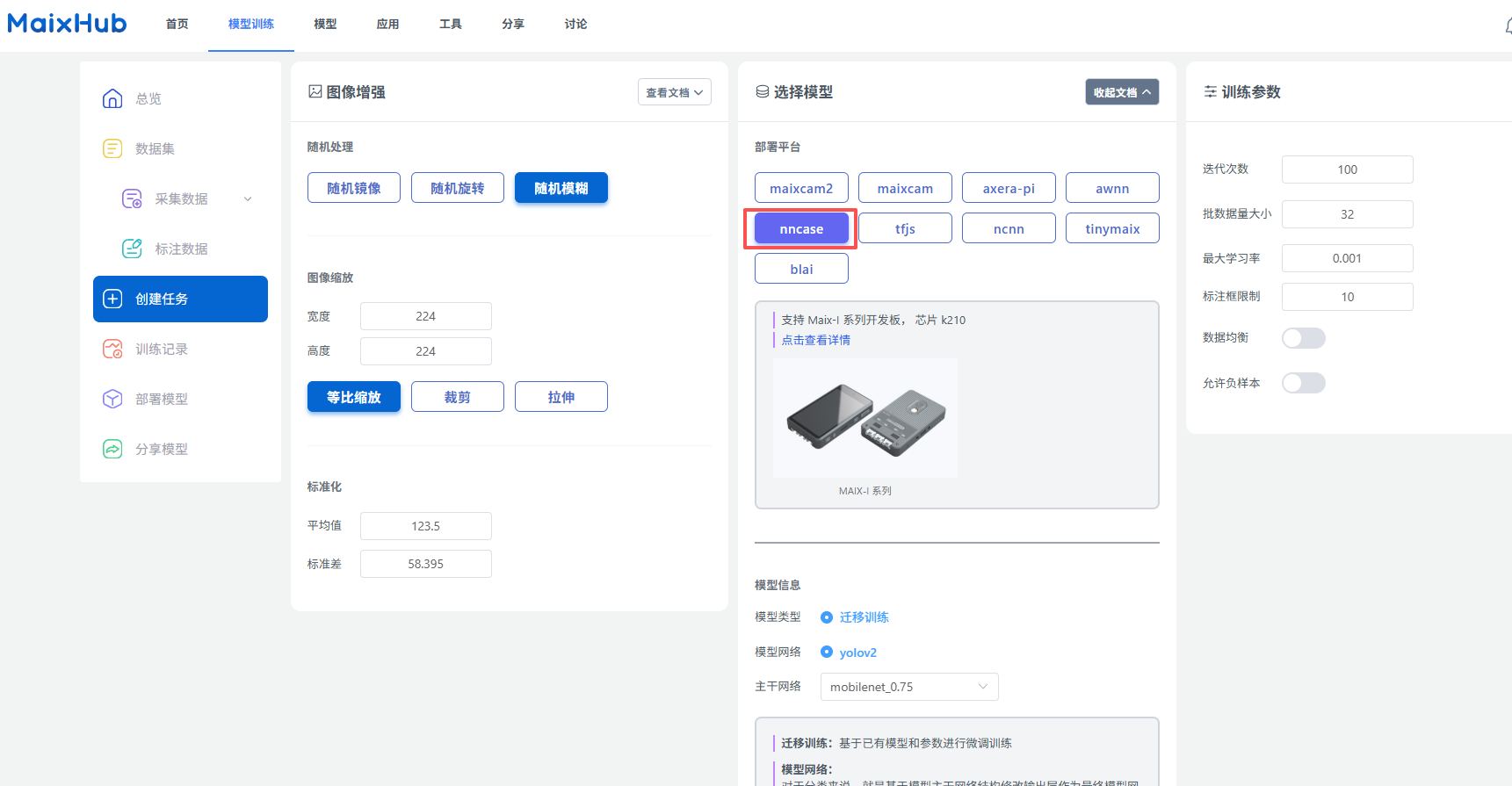

在这里你可以选择自己的数据集，也可以选择 Maixhub 已经准备好的数据集，也可以自己上传数据集。
alt text

注意：上传数据集时，请确保数据集格式为.zip 文件，并且解压后数据集中包含一个名为 dataset 的文件夹，该文件夹中包含训练数据集。

4.选择训练参数，点击开始训练

注意：训练参数的选择需要根据自己的需求进行调整，比如训练轮数、学习率、优化器等。
! ! 部署平台目前K210平台我们示例支持使用的是nncase，训练出的模型文件后缀为.kmodel。

alt text

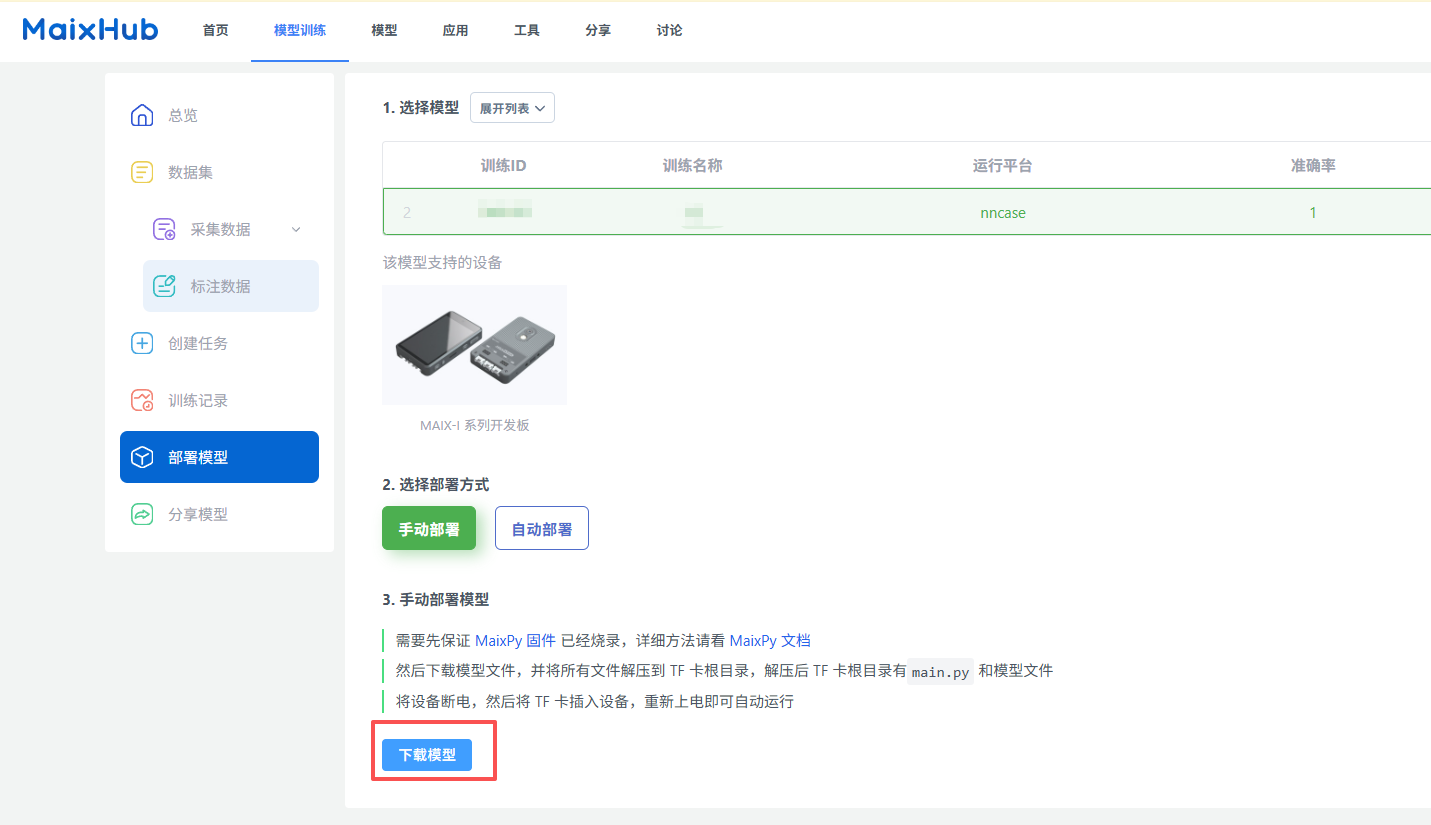

5.等待训练完成，下载模型文件

alt text

6.下载完成后，将模型文件上传到 T-Bao 设备中，并将压缩包中的main.py以及.kmodel文件上传到 SD 卡中

这里可以使用MaixPy IDE进行模拟运行，也可以使用MicroPython进行运行。

开发平台

  1. Arduino IDE - ESP32开发
  2. MaixPy IDE - K210开发
  3. ESP-IDF - ESP32高级开发
  4. MicroPython - 脚本开发

相关测试

测试数据待补充

常见问题

  • Q. K210 和 ESP32 如何通信？
    A. 通过 UART 串口进行通信，K210 作为 AI 处理器，ESP32 作为主控制器和通信模块。

  • Q. 摄像头无法正常工作？
    A. 检查摄像头排线连接，确认摄像头模块已正确插入，检查电源供应。

  • Q. 语音识别不准确？
    A. 确保在安静环境下使用，检查麦克风是否被遮挡，尝试重新训练模型。

  • Q. 如何延长电池续航？
    A. 使用 AXP202 的电源管理功能，在不需要时关闭摄像头和屏幕，启用低功耗模式。

  • Q. SD 卡无法识别？
    A. 参考注意事项中的SD卡安装图，确保卡片正确插入且格式为FAT32。
