LILYGO SIM

2025-04-01

各型号模块介绍

Product Module QWIIC Seamless
power
switching		 GNSS
routing
to SOC		 GNSS
PPS		 eSIM
Pad		 BMS Camera
Interface		 DeepSleep
Current		 Pin
compatible
T-A7670X ESP32-WROVER-B(N4R8) ❌ ❌ ❌ ❌ ❌ ✅ ❌ Avg: 157uA ❌
T-A7608X ESP32-WROVER-B(N4R8) ❌ ❌ ❌ ❌ ❌ ✅ ❌ Avg: 240uA ❌
T-SIM7000G ESP32-WROVER-B(N4R8) ❌ ❌ ❌ ❌ ❌ ✅ ❌ Avg: 500uA ❌
T-SIM7600G ESP32-WROVER-B(N4R8) ❌ ❌ ❌ ❌ ❌ ✅ ❌ Avg: 200uA ❌
T-SIM7080G-S3 ESP32-S3-WROOM-1(N16R8) ❌ ❌ ❌ ❌ ❌ ❌ ✅ Avg: 1.1mA ❌
T-SIM7670G-S3 ESP32-S3-WROOM-1(N16R8) ❌ ❌ ❌ ❌ ❌ ✅ ❌ Avg: 497uA ❌
T-A7608X-S3 ESP32-S3-WROOM-1(N16R8) ❌ ❌ ❌ ❌ ❌ ✅ ❌ Avg: 368uA ❌
T-A7670X-S3
-Standard		 ESP32-S3-WROOM-1(NR16R2) ✅ ✅ ✅ ✅ ✅ ✅ ✅ Avg: 314uA ✅
T-SIM7670G-S3
-Standard		 ESP32-S3-WROOM-1(NR16R2) ✅ ✅ ✅ ✅ ✅ ✅ ✅ Avg: 147uA ✅
T-SIM7000G-S3
-Standard		 ESP32-S3-WROOM-1(NR16R2) ✅ ✅ ✅ ❌ ✅ ✅ ✅ Avg: 166uA ✅
T-SIM7080G-S3
-Standard		 ESP32-S3-WROOM-1(NR16R2) ✅ ✅ ✅ ❌ ✅ ✅ ✅ Avg: 128uA ✅
T-SIM7600G-S3
-Standard		 ESP32-S3-WROOM-1(NR16R2) ✅ ✅ ❌ ❌ ✅ ✅ ✅ Avg: 128uA ✅
  • ESP32-WROVER-B(N4R8): 4MB Flash , 8MB PSRAM
  • ESP32-S3-WROOM-1(N16R8): 16MB Flash , 8MB PSRAM(Octal SPI)
  • ESP32-S3-WROOM-1(N16R2): 16MB Flash , 2MB PSRAM(Quad SPI)
  • 深度睡眠电流测试记录可在 DeepSleep.ino
  • SIM7000G/SIM7080G/SIM7600G 没有 PPS 功能，因此该功能不可用。

模块命名与兼容性说明

A7670G / A7670E / A7670SA 统称为 A7670X

A7672G 与 A7670G 完全相同，仅名称不同

A7608SA-H / A7608E-H / A7608E / A7608SA 统称为 A7608X

平台差异

SIM7670G 使用 高通（Qualcomm）平台

A7670X 使用 Asrmicro 平台

硬件版本与注意事项

A7670 与 A7670 R2

使用方式完全相同

区别仅在于模块的芯片制造工艺不同

A7608X-S3 V1.0 与 V1.1 差异

V1.1 增加了 太阳能输入电压分压电阻（占用 IO3）

其他部分保持不变

T-A7608 与 T-A7608-V2 差异

移除：

  • 模块复位引脚（IO5）
  • 上电引脚（IO12）

增加：

  • 板载 LED（IO12 控制）
  • 太阳能电压检测功能（IO34，ADC）

功能限制说明

A7670E-LNXY-UBL 这个版本不支持语音和短信功能

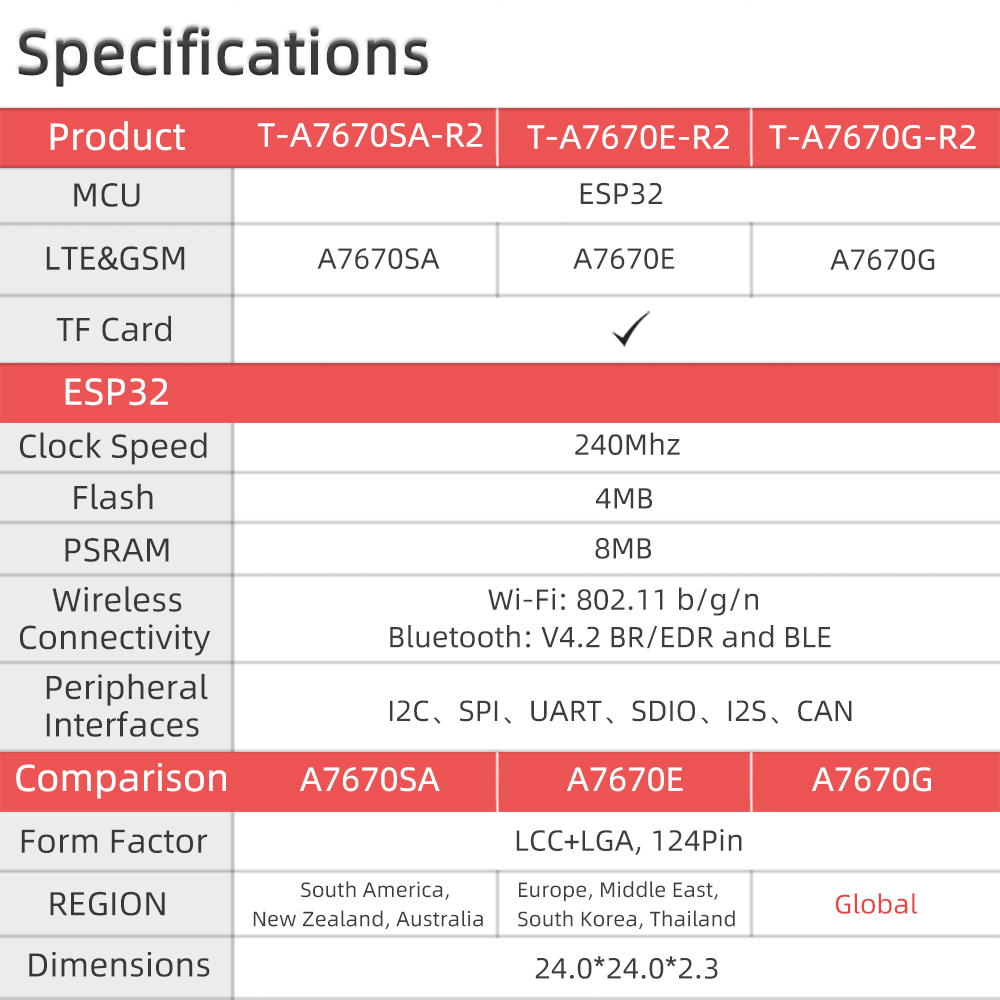

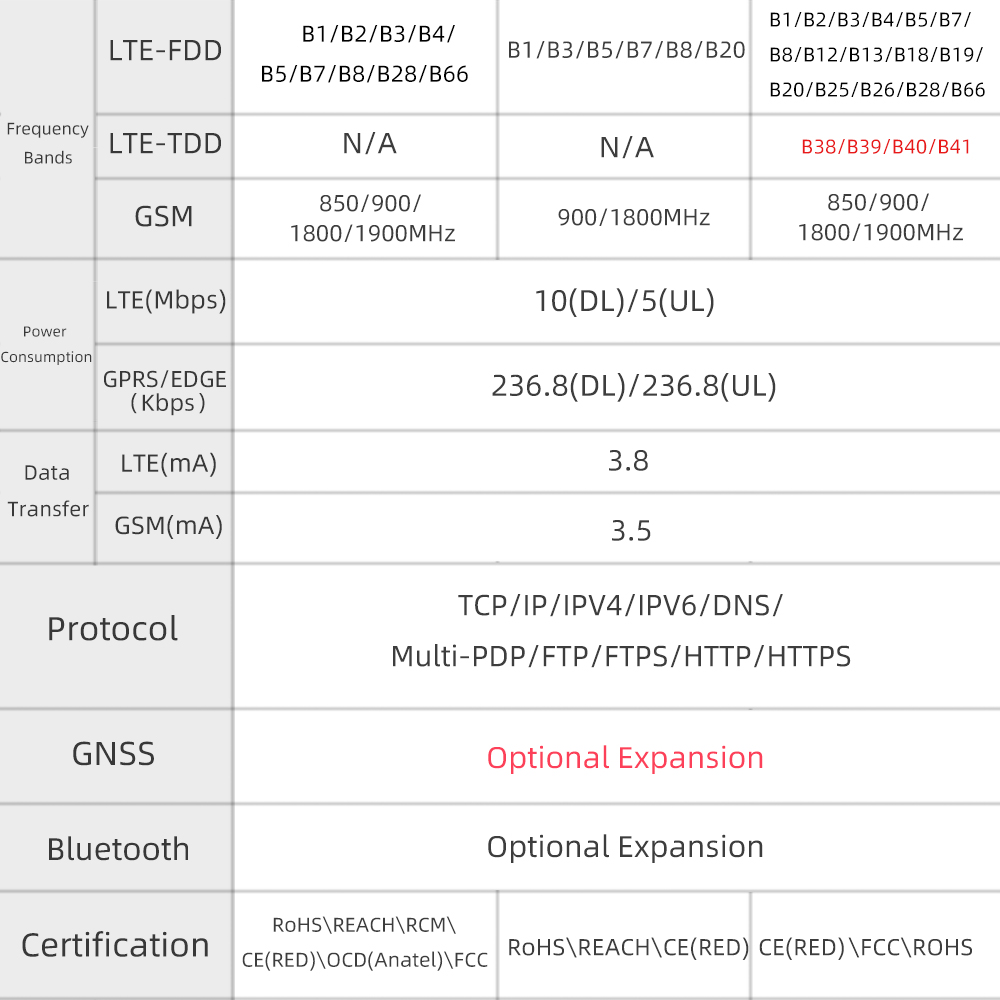

规格比较

T-A7670E T-A7670G T-A7670SA

summary summary

参考资料

  1. SIMCOM 官网文档中心
  2. A7670/A7608-数据表
  3. SIM7670G-数据表
  4. 原理图
