LILYGO T-Deck

ESP32-S3
LoRa
GPS
Trackball
Keyboard

T-Deck

版本迭代:

Version	Update date	Update description

T-Deck-Plus 已经将 Grove 接口上的Pin分配为GPS模块使用，所以T-Deck-Plus的 Grove 接口无法使用
T-Deck 于 20240726 日更新 TFT_eSPI ST7789 初始化序列, 目前变更没有推送TFT_eSPI上游分支,使用时候如果发现屏幕显示不正确，请检查此处是否和仓库内的初始化序列一致

购买链接

Product	SOC	FLASH	PSRAM	Link
T-Deck	ESP32-S3FN16R8	16MB	8MB	LILYGO Mall

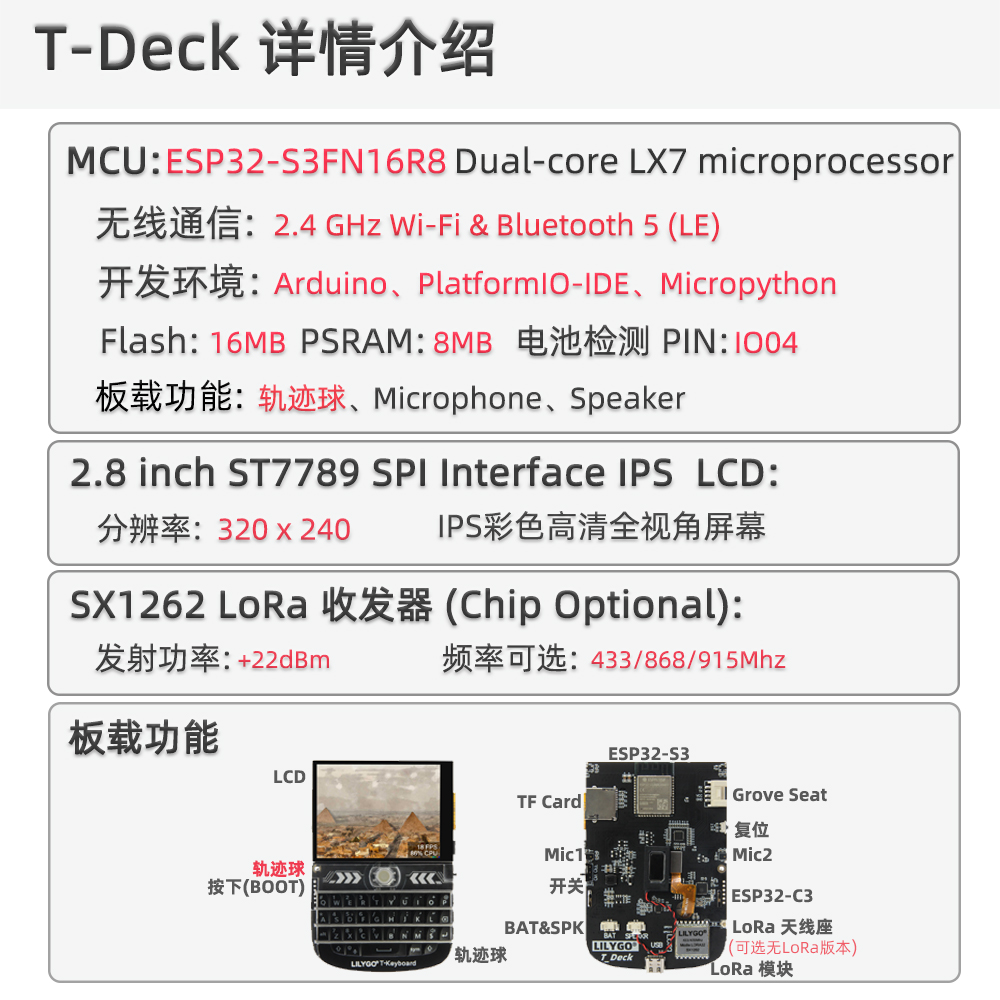

描述

LILYGO T-Deck 是一款高度集成的多功能嵌入式开发平台，基于 ESP32-S3 主控芯片设计，融合了 2.8 英寸 320x240 分辨率 ST7789 显示屏、轨迹球导航模块（含方向键与 BOOT 按键）、物理键盘接口（通过 I²C 通信）、TF 卡存储扩展、LoRa 无线通信模块（支持 SCK/MISO/MOSI 及控制引脚），以及 ES7210 麦克风阵列（用于音频输入）。其引脚布局兼顾了显示驱动（DC/BL/SPI）、触摸控制、传感器交互（SDA/SCL/INT）、电源管理（BAT ADC）及模块化扩展（SPI/I²C/UART），可快速实现物联网终端、便携式交互设备或低功耗无线通信项目的开发。

预览

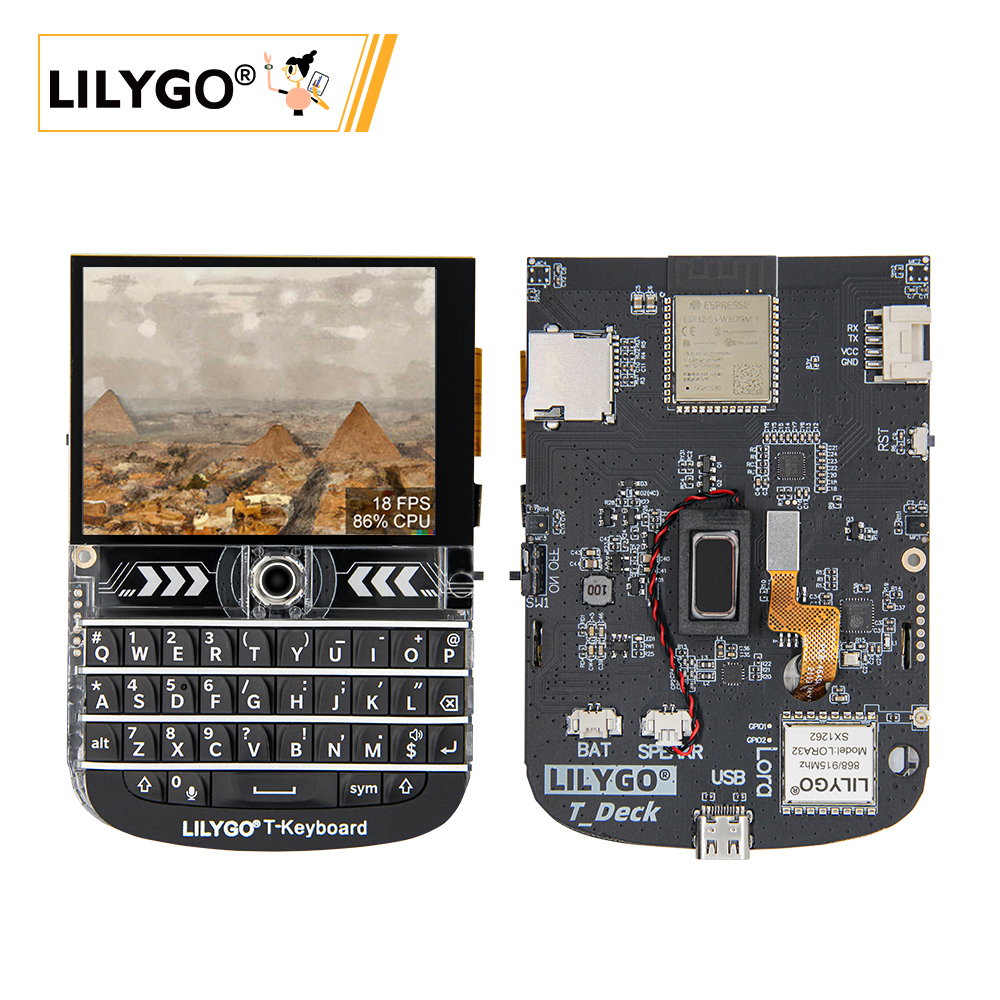

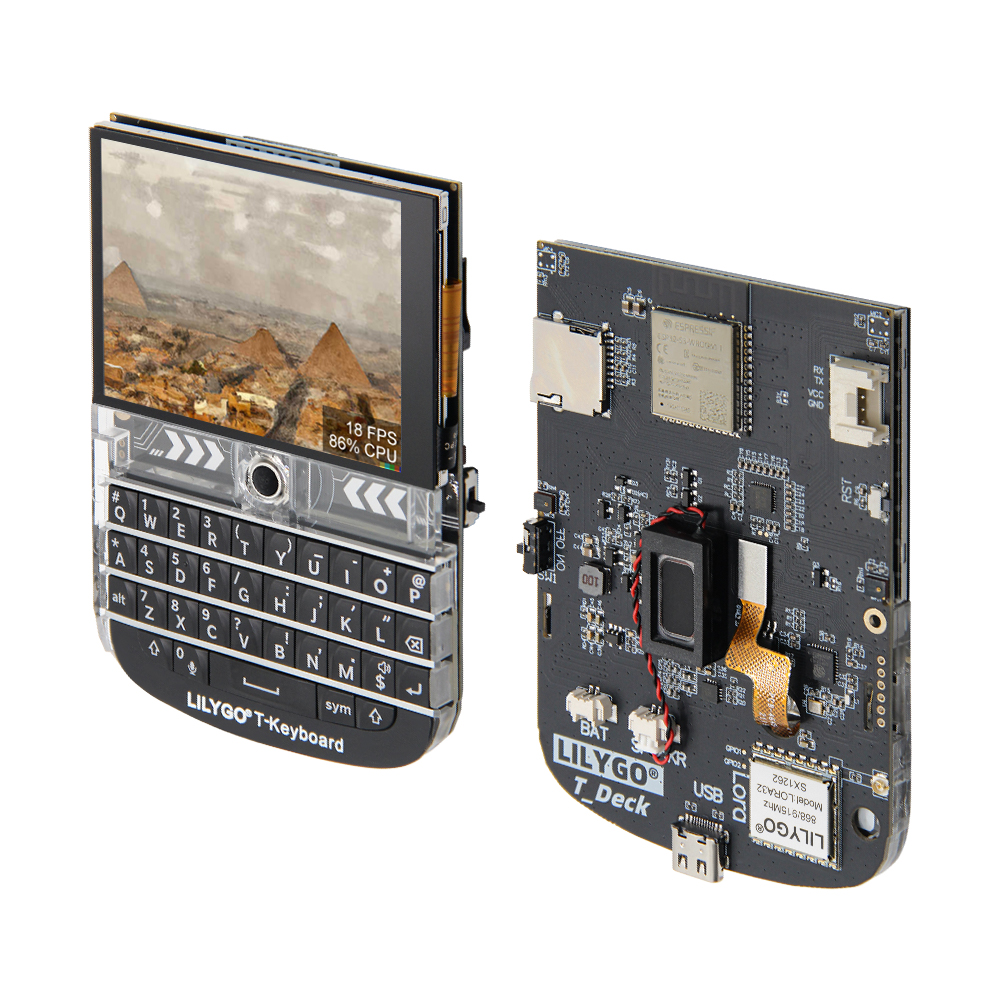

实物图

T-Deck

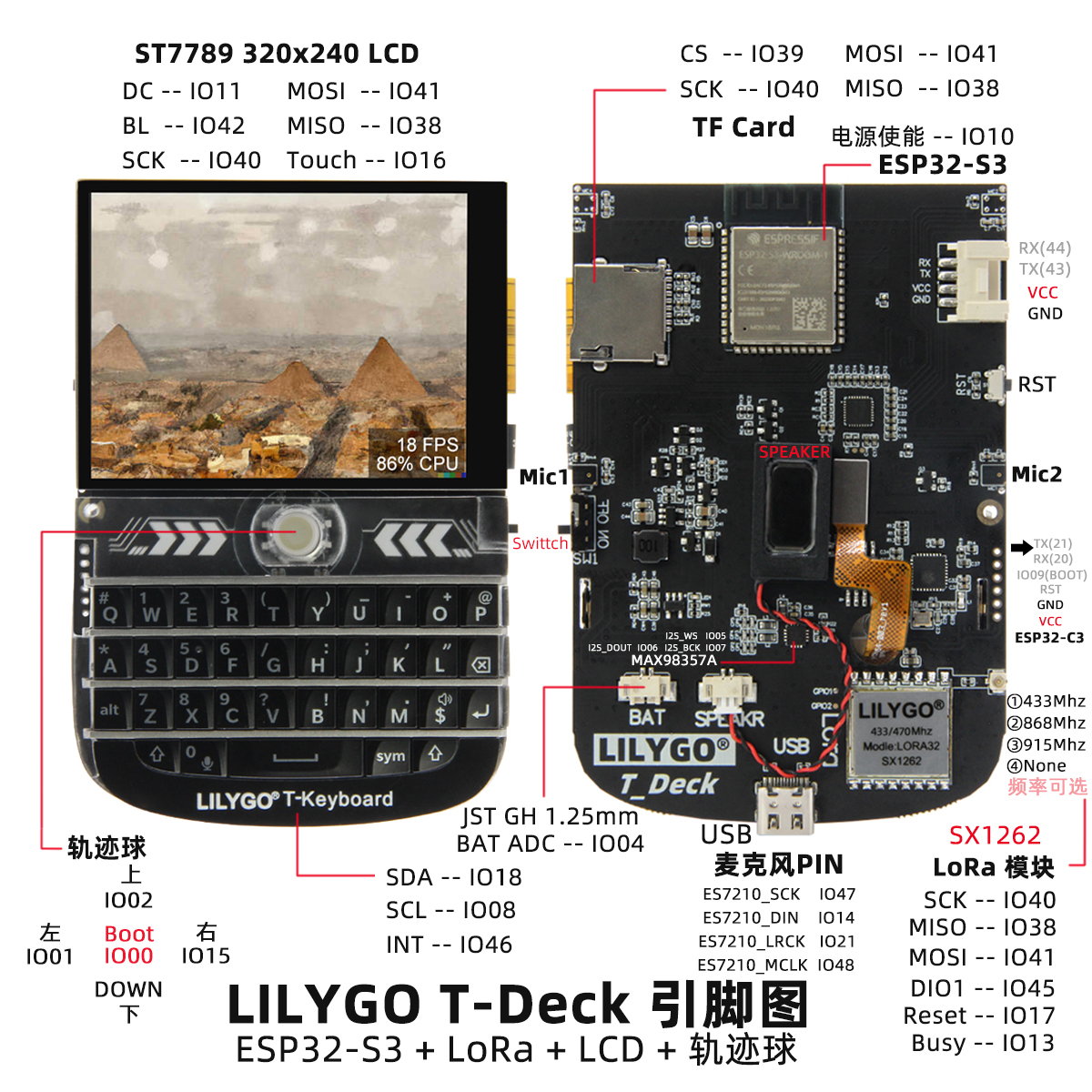

引脚图

模块

MCU

芯片：ESP32-S3FN16R8 Dual-core LX7 microprocessor
PSRAM：8MB
FLASH：16MB
无线：Wi-Fi 802.11 b/g/n; Bluetooth 5.0 (LE)
其他说明：更多资料请访问乐鑫官方ESP32-S3数据手册

通信模块

LoRa：SX1262芯片，支持433MHz~915MHz频段（可选）
GPS：MIA-M10Q GNSS模块
无线：2.4GHz Wi-Fi & Bluetooth 5.0 (LE)

显示与输入

屏幕：2.8英寸 ST7789 LCD
分辨率：320×240像素
控制方式：轨迹球导航模块（替代触摸屏）
键盘：物理键盘接口（I²C通信）

音频系统

麦克风：MSM381A3729H9CP麦克风阵列
音频芯片：ES7210音频编解码器

电源管理

电池：2000mAh锂聚合物电池
开关：支持电源开关
USB供电：Type-C接口

概述

T-Deck版本没有触摸屏，使用轨迹球导航模块代替。

组件	描述
MCU	ESP32-S3FN16R8 Dual-core LX7 microprocessor
FLASH	16MB
PSRAM	8MB
LoRa	SX1262 (433MHz~915MHz可选)
GPS	MIA-M10Q GNSS模块
屏幕	2.8英寸 ST7789 LCD (320×240)
控制方式	轨迹球导航模块
输入	物理键盘（I²C接口）
音频	ES7210音频编解码器
麦克风	MSM381A3729H9CP麦克风阵列
电池	2000mAh锂聚合物电池
存储	TF卡扩展
无线	2.4 GHz Wi-Fi & Bluetooth 5 (LE)
USB	1 × Type-C接口
IO扩展	2mm间距 6pin扩展接口
扩展接口	GPS扩展接口 + 2 × JST GH 1.25mm + 1 × 4pin扩展接口
按键	1 x RST按键 + 1 x BOOT按键(轨迹球)
开关	电源开关
定位孔	2mm定位孔
尺寸	10×6.8×1.1 cm

快速开始

示例支持


examples
├─Keyboard_ESP32C3       # ESP32C3 keyboard I2C slave
├─Keyboard_T_Deck_Master # T-Deck read from keyboard
├─Microphone             # Noise detection
├─Touchpad               # Read touch coordinates
├─GPSShield              # GPS Shield example
└─UnitTest               # Factory hardware unit testing

如果启用麦克风,那么板子中间的按钮,GPIO0则不可用.
如果遇到不能上传草图,那么你需要将轨迹球中间按压下去，然后插入USB，这是芯片处于下载模式,此时再点击上传草图.
ESP32C3的编程烧录接口在RST按键一侧的6Pin排针那里,顺序从RST按键上方开始数，分别为3V3,GND,RST,BOOT,RX,TX

PlatformIO

安装VisualStudioCode 和 Python
在VisualStudioCode扩展中搜索PlatformIO插件并安装.
安装完成后需要将VisualStudioCode重新启动
重新开启VisualStudioCode后,选择 VisualStudioCode 左上角的 文件 -> 打开文件夹 ->选择 T-Deck 目录
点击 platformio.ini 文件,在platformio 栏目中取消需要使用的示例行,请确保仅仅一行有效
点击左下角的（✔）符号编译
将板子与电脑USB进行连接
点击（→）上传固件
点击 (插头符号) 监视串行输出

ArduinoIDE

安装 ArduinoIDE
将 T-Deck/lib 目录内的所有文件夹拷贝到<C:\Users\UserName\Documents\Arduino\libraries>,如果没有libraries目录,请新建,请注意,不是拷贝lib目录,而是拷贝lib目录里面的文件夹
打开ArduinoIDE -> Tools
- Board -> ESP32S3 Dev Module
- USB CDC On Boot -> Enable # 注意，在不连接USB的时候你需要将Enable改为Disable，这样USB CDC 不会阻止板子的启动
- CPU Frequency -> 240MHz
- USB DFU On Boot -> Disable
- Flash Mode -> QIO 80MHz
- Flash Size -> 16MB(128Mb)
- USB Firmware MSC On Boot -> Disable
- PSRAM -> OPI PSRAM
- Partition Scheme -> 16M Flash(3MB APP/9.9MB FATFS)
- USB Mode -> Hardware CDC and JIAG
- Upload Mode -> UART0/Hardware CDC
- Upload Speed -> 921600
插入USB到PC,点击上传<如果无法顺利上传,请保持按压BOOT按键,然后单击RST,然后再点击上传,上传完成时需要点击RST退出下载模式>
. 在"工具"菜单中选择正确的设置，如下表所示。

开发平台

引脚总览


    //! The board peripheral power control pin needs to be set to HIGH when using the peripheral
    #define BOARD_POWERON       10

    #define BOARD_I2S_WS        5
    #define BOARD_I2S_BCK       7
    #define BOARD_I2S_DOUT      6

    #define BOARD_I2C_SDA       18
    #define BOARD_I2C_SCL       8

    #define BOARD_BAT_ADC       4

    #define BOARD_TOUCH_INT     16
    #define BOARD_KEYBOARD_INT  46

    #define BOARD_SDCARD_CS     39
    #define BOARD_TFT_CS        12
    #define RADIO_CS_PIN        9

    #define BOARD_TFT_DC        11
    #define BOARD_TFT_BACKLIGHT 42

    #define BOARD_SPI_MOSI      41
    #define BOARD_SPI_MISO      38
    #define BOARD_SPI_SCK       40

    #define BOARD_TBOX_G02      2
    #define BOARD_TBOX_G01      3
    #define BOARD_TBOX_G04      1
    #define BOARD_TBOX_G03      15

    #define BOARD_ES7210_MCLK   48
    #define BOARD_ES7210_LRCK   21
    #define BOARD_ES7210_SCK    47
    #define BOARD_ES7210_DIN    14

    #define RADIO_BUSY_PIN      13
    #define RADIO_RST_PIN       17
    #define RADIO_DIO1_PIN      45

    #define BOARD_BOOT_PIN      0

    #define BOARD_BL_PIN        42


    #define BOARD_GPS_TX_PIN                 43
    #define BOARD_GPS_RX_PIN                 44


    #ifndef RADIO_FREQ
    #ifdef  JAPAN_MIC
    #define RADIO_FREQ           920.0
    #else
    #define RADIO_FREQ           868.0
    #endif
    #endif

    #ifndef RADIO_BANDWIDTH
    #define RADIO_BANDWIDTH      125.0
    #endif

    #ifndef RADIO_SF
    #define RADIO_SF             10
    #endif

    #ifndef RADIO_CR
    #define RADIO_CR             6
    #endif

    #ifndef RADIO_TX_POWER
    #define RADIO_TX_POWER       22
    #endif

    #define DEFAULT_OPA          100

常见问题

Q. 看了以上教程我还是不会搭建编程环境怎么办？
A. 如果看了以上教程还不懂如何搭建环境的可以参考LilyGo-Document文档说明来搭建。
Q. 为什么打开Arduino IDE时他会提醒我是否要升级库文件？我应该升级还是不升级？
A. 选择不升级库文件，不同版本的库文件可能不会相互兼容所以不建议升级库文件。
Q. T-Deck是否有触摸屏功能？
A. T-Deck版本没有触摸屏，使用轨迹球导航模块代替触摸操作。
Q. 为什么我的板子一直烧录失败呢？
A. 请按住"BOOT"按键重新下载程序。

项目

T-Deck Schematic
