LILYGO T-Watch S3 Plus

版本迭代:

购买链接

目录

• 描述
• 预览
• 模块
• 快速开始
• 常见问题
• 项目
• 资料
• 依赖库

描述

T-Watch S3 Plus 是基于 T-Watch S3 的增强版本，增加了GPS功能，是一款多功能智能可穿戴设备，集成了高性能硬件与无线通信技术，适用于运动健康监测、远程交互及音频场景。其核心配置包括1.54英寸240x240高清LCD显示屏，搭配BMA423轴传感器和电容式触摸模块，可精准追踪运动轨迹并提供灵敏触控操作，内置Max98357A音频放大器与PDM麦克风，支持高质量音频输出及语音指令输入。目前T-Watch S3 Plus有SX1262和SX1280两个LoRa版本，结合GPS模块，实现精确定位和远距离低功耗无线通信，适用于物联网与智能穿戴场景。

预览

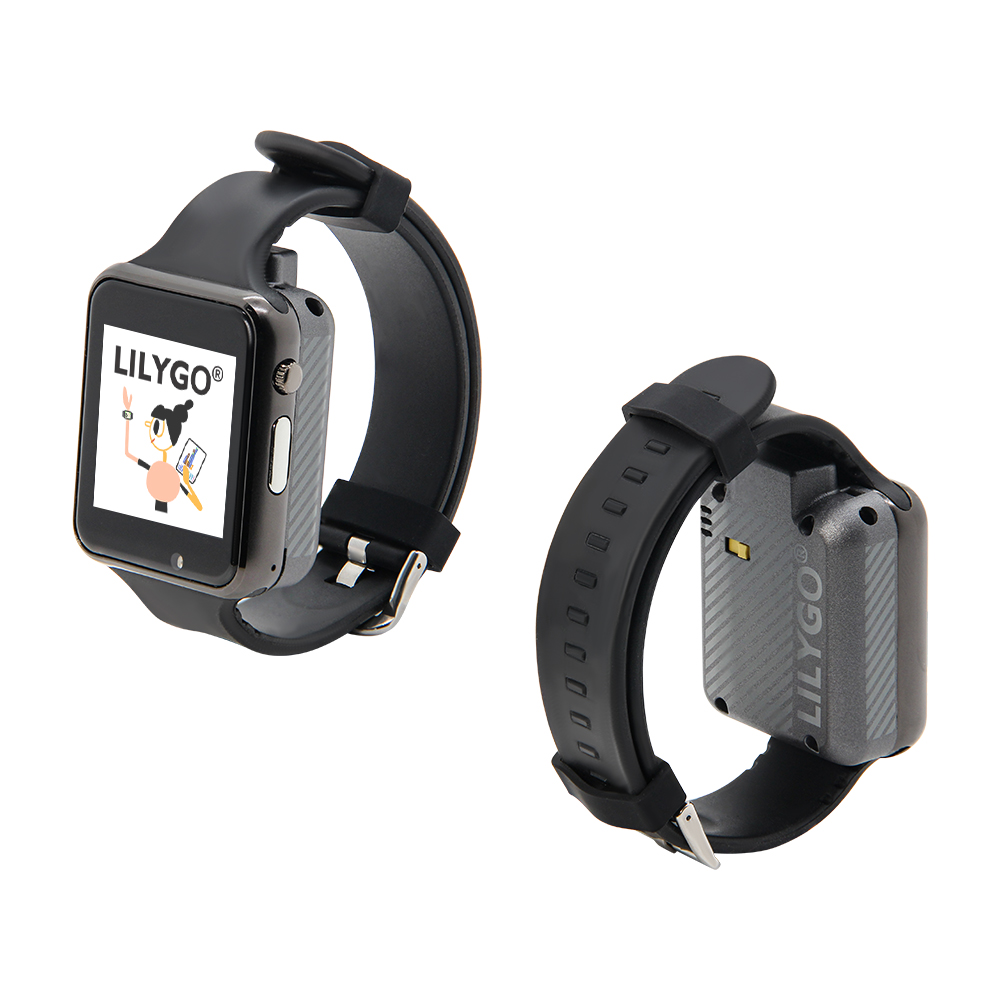

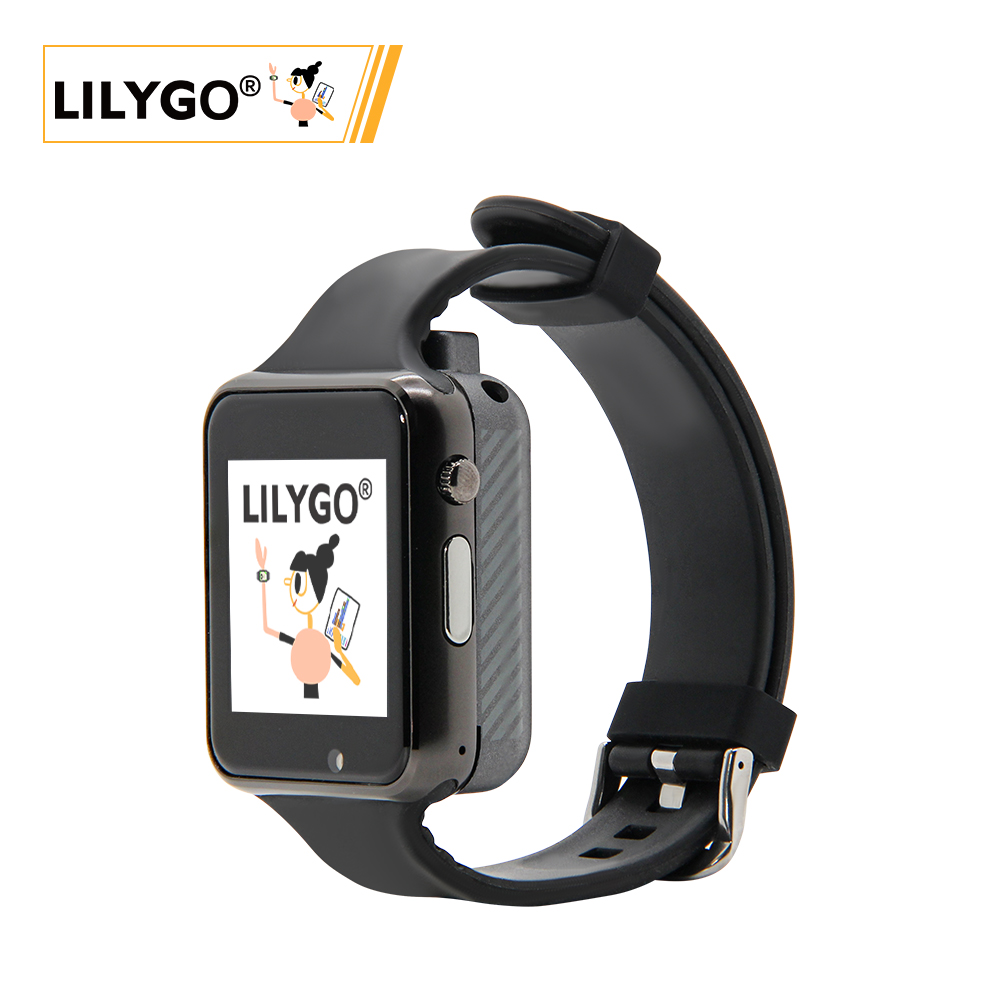

实物图

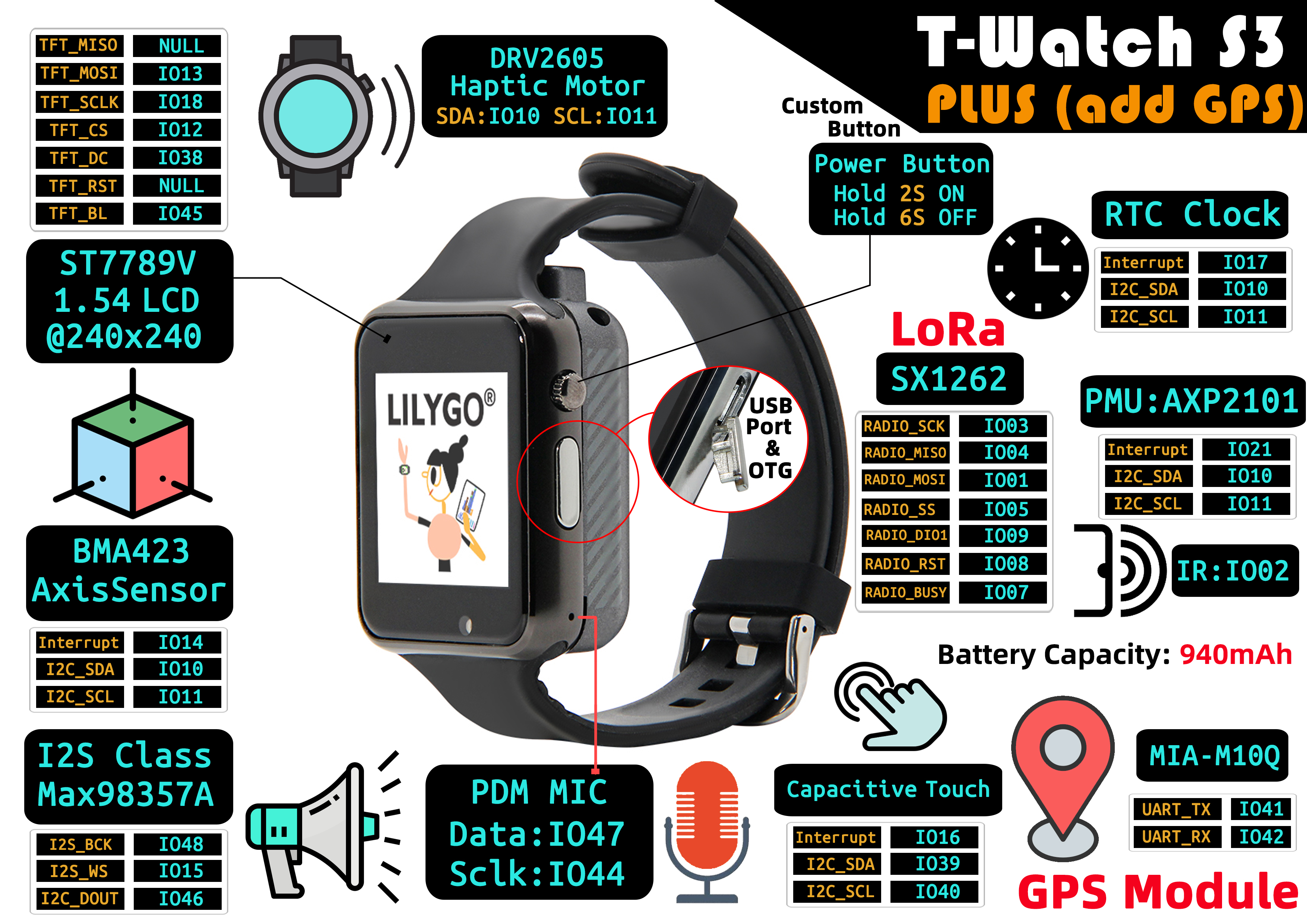

引脚图

模块

MCU

• 芯片：ESP32-S3
• PSRAM：8M
• FLASH：16M
• 其他说明：更多资料请访问乐鑫官方ESP32-S3数据手册

显示屏

• 尺寸：1.54英寸LCD
• 分辨率：240×240px
• 屏幕类型：LCD
• 总线通信协议：SPI

触摸

• 类型：电容触摸屏
• 总线通信协议：I2C

传感器

• 轴传感器：BMA423 (I2C)
• 电机驱动：DRV2605 (I2C)

音频

• 音频输出：Max98357A (I2S)
• 音频输入：PDM麦克风

通信模块

• LoRa：SX1262/SX1280，支持433~923MHz频段
• GPS：集成GPS模块
• Wi-Fi：802.11 b/g/n
• 蓝牙：BLE 5.0

电源管理

• 芯片：AXP2101 高度集成的电源管理单元

概述

✨ 硬件特性

✨ 显示特性

📍 引脚映射

🧑🏼‍🔧 I2C设备地址

⚡ 电源管理通道

• BLDO1 作为 GPS 电源（与后壳中的 BOOT 和 RST 按钮一起）
• DC3 最初用作 GPS 电源（后盖上没有 BOOT 和 RST 按钮）

⚡ 电气参数

⚠️ 建议使用低于130mA的充电电流。过大的充电电流可能损坏电池。
如果长时间不使用，请将电池开关拨到OFF。

⚡ 功耗参考

• T-Watch-S3-Plus 没有连接触摸复位引脚，因此如果将触摸屏设置为睡眠，触摸将无法工作。

资源

• 主板原理图
• GPS原理图

快速开始

示例支持

PlatformIO

1. 安装Visual Studio Code，根据你的系统类型选择安装。
2. 打开Visual Studio Code软件侧边栏的"扩展"（或者使用Ctrl+Shift+X打开扩展），搜索"PlatformIO IDE"扩展并安装。
3. 在安装扩展期间，你可以前往GitHub下载项目代码。你可以通过点击绿色的"<> Code"下载主分支代码，也可以通过侧边栏下载"Releases"版本。
4. 扩展安装完成后，打开侧边栏的资源管理器（或者使用Ctrl+Shift+E打开），点击"打开文件夹"，找到刚刚下载的项目代码文件夹（整个文件夹），点击"添加"。此时项目文件就添加到你的工作区了。
5. 打开项目文件夹中的"platformio.ini"文件（PlatformIO会自动打开对应文件夹的"platformio.ini"），在"[platformio]"目录下取消注释选择你需要烧录的示例程序（以"default_envs = xxx"为标头），然后点击左下角的"√"进行编译。如果编译无误，将单片机连接电脑，点击左下角"→"即可进行烧录。

Arduino

1. 安装 Arduino IDE
2. 安装 Arduino ESP32 V3.3.0-alpha1 或更高版本或最新版本
   • 提示：Arduino 管理器 URL: https://espressif.github.io/arduino-esp32/package_esp32_dev_index.json
3. 下载 LilyGoLib 库
4. 打开 Arduino IDE -> 项目 -> 加载库 -> 添加 .ZIP 库 -> 选择第3步下载的库压缩包
5. 安装 LilyGoLib-ThirdParty
   • 将 LilyGoLib-ThirdParty 中的所有目录复制到 ArduinoIDE 的 libraries 目录，如果没有 libraries 目录，请创建它。
   • 请注意不是复制 LilyGoLib-ThirdParty 目录，而是复制 LilyGoLib-ThirdParty 目录中的文件夹到 libraries
   • 如何查找自己电脑上库的位置，请参见此处
     • Windows: C:\Users\{用户名}\Documents\Arduino
     • macOS: /Users/{用户名}/Documents/Arduino
     • Linux: /home/{用户名}/Arduino

请注意，LilyGoLib-ThirdParty 中的库不一定是最新版本。在确认硬件运行正常之前，请不要升级依赖库的版本。
ArduinoIDE 每次打开都会提示有新的库版本可以升级。
请确认运行正常后再尝试更新到最新版本。如果遇到问题，请回退到运行正常的依赖库版本。当前的依赖库版本列表可以查看这里

6. 文件 -> 示例 -> LilyGOLib -> helloworld
7. 工具 -> 开发板 -> esp32，请从下表中选择

8. 开发板版本选项，请根据实际购买的RF类型选择。当前选项有：
   • Radio-SX1262(Sub 1G LoRa)
   • Radio-SX1280(2.4G LoRa)
   • Radio-CC1101(Sub 1G (G)MSK, 2(G)FSK, 4(G)FSK, ASK, OOK)
   • Radio-LR1121(Sub 1G + 2.4G LoRa)
   • Radio-SI4432(Sub 1G ISM)
9. 选择 端口
10. 点击 上传，等待编译和写入完成
11. 如果无法上传程序或USB设备在电脑上不断弹出，请手动将设备置于下载模式。如何进入下载模式，请参见此处

• 如果串口没有消息输出，请检查 USB CDC ON Boot 是否设置为 Enabled。
• 开发板版本根据实际的RF模块型号变化。当前默认版本是 SX1262
• 此库依赖于最新的 arduino-esp32 版本。如果低于 V3.3.0-alpha1，将会报错。

T-Watch-S3-Plus 进入下载模式

下载模式仅在程序不允许上传代码时才需要。正常情况下不需要此步骤。

🤖 T-Watch-S3-Plus 的 BOOT 按钮和 RST 按钮已预留在外壳边缘。请按照以下步骤将设备置于下载模式。

1. 通过 USB-C 线连接开发板
2. 按住 BOOT 按钮，同时仍然按住 BOOT 按钮
3. 释放 RST 按钮
4. 释放 BOOT 按钮
5. USB 端口应该固定，不会再次闪烁。你可以点击上传。
6. 按下 RST 按钮退出下载模式

如果新代码成功写入，但设备不亮或有其他问题，请使用我们的出厂测试代码测试外设是否能正常工作。请跳转到此处下载固件并写入进行测试。

开发平台

1. ESP-IDF
2. Arduino IDE
3. Platform IO
4. Micropython

常见问题

• 问：T-Watch S3 Plus 与 T-Watch S3 的主要区别是什么？
  答：T-Watch S3 Plus 在 T-Watch S3 的基础上增加了GPS功能，其他硬件配置基本一致。

• 问：如何开机和关机？
  答：按住POWER按键两秒开机，按住六秒关机。BOOT按键为内置按键，用于进入下载模式。

• 问：支持哪些LoRa频段？
  答：目前有SX1262和SX1280两个版本，支持433MHz~923MHz频段，请根据您所在地区的法规选择合适的版本。

• 问：如何开发手表应用程序？
  答：建议使用TTGO_TWatch_Library库，该库提供了丰富的手表UI组件和传感器驱动，可以快速开发手表应用。

• 问：电池续航时间如何？
  答：电池续航取决于使用场景，正常使用情况下可达数天，具体时间请参考实际测试数据。

项目

• T-Watch S3 Plus

资料

• ESP32-S3 数据手册
• BMA423 数据手册
• AXP2101 数据手册
• （更多资料请参考GitHub仓库）

依赖库

• TTGO_TWatch_Library
