TranslateLILYGO T-Embed CC1101
点这里切换到T-Embed-SI4732版本
简介
LILYGO T-Embed 是一款基于 ESP32-S3 并且搭载LX7双核处理器的高集成物联网开发板，专为多协议通信与智能硬件开发设计。其核心优势在于融合 LoRa、Sub-GHz（CC1101 模块）、NFC（PN532）、红外遥控 及 Wi-Fi 6/蓝牙 5.0，支持复杂场景下的无线连接需求，如远程传感（LoRa 超远传输）、智能家居控制（红外/NFC 门禁）及工业监控。开发板配备 1.9 英寸 TFT 屏幕（320x170 分辨率），支持动态数据显示与图形交互，搭配 旋转编码器 实现精准参数调节。此外，8 个可编程 RGB LED、麦克风与扬声器模块（支持语音交互）及 TF 卡扩展存储 进一步丰富了人机交互与数据处理能力。紧凑设计中优化引脚复用（如 SPI 总线共享），兼顾功能密度与开发灵活性，适用于智能家居中控、环境监测及教育级物联网原型开发，为开发者提供 开箱即用、多场景适配的高效硬件平台。
外观及功能介绍

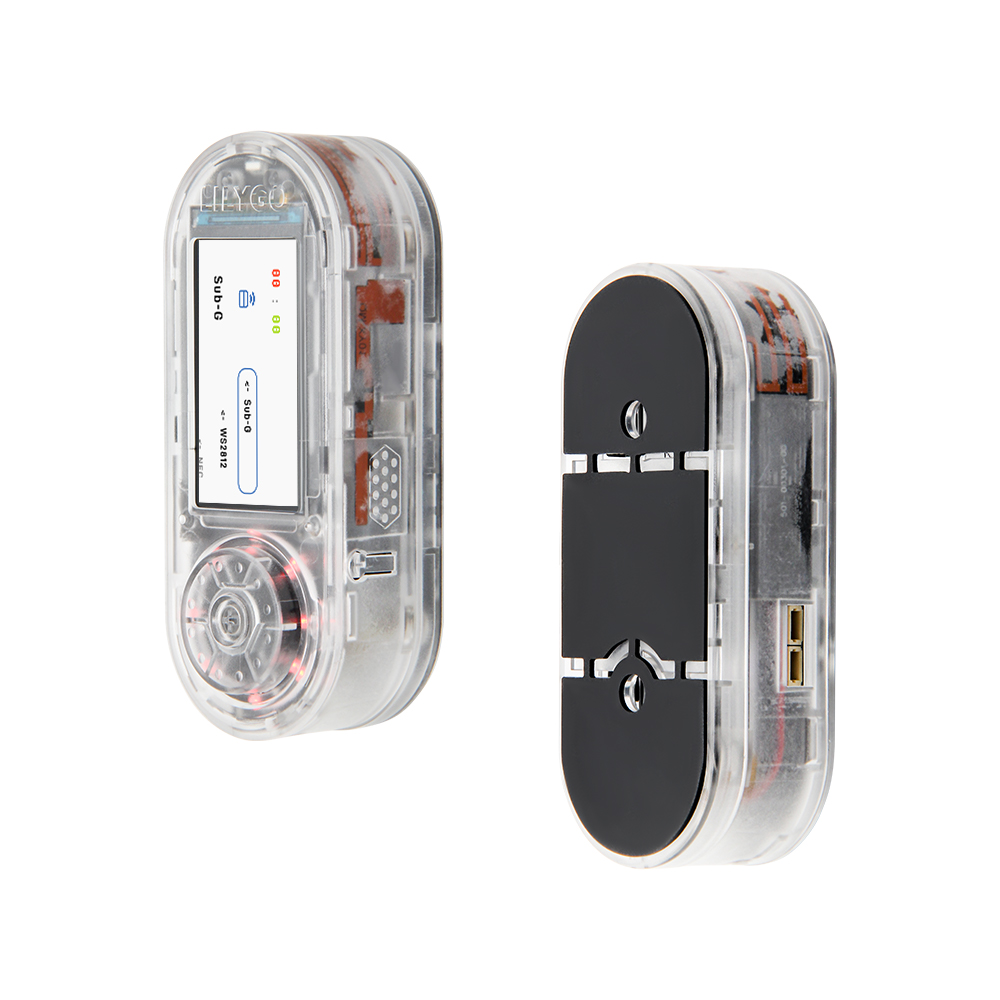

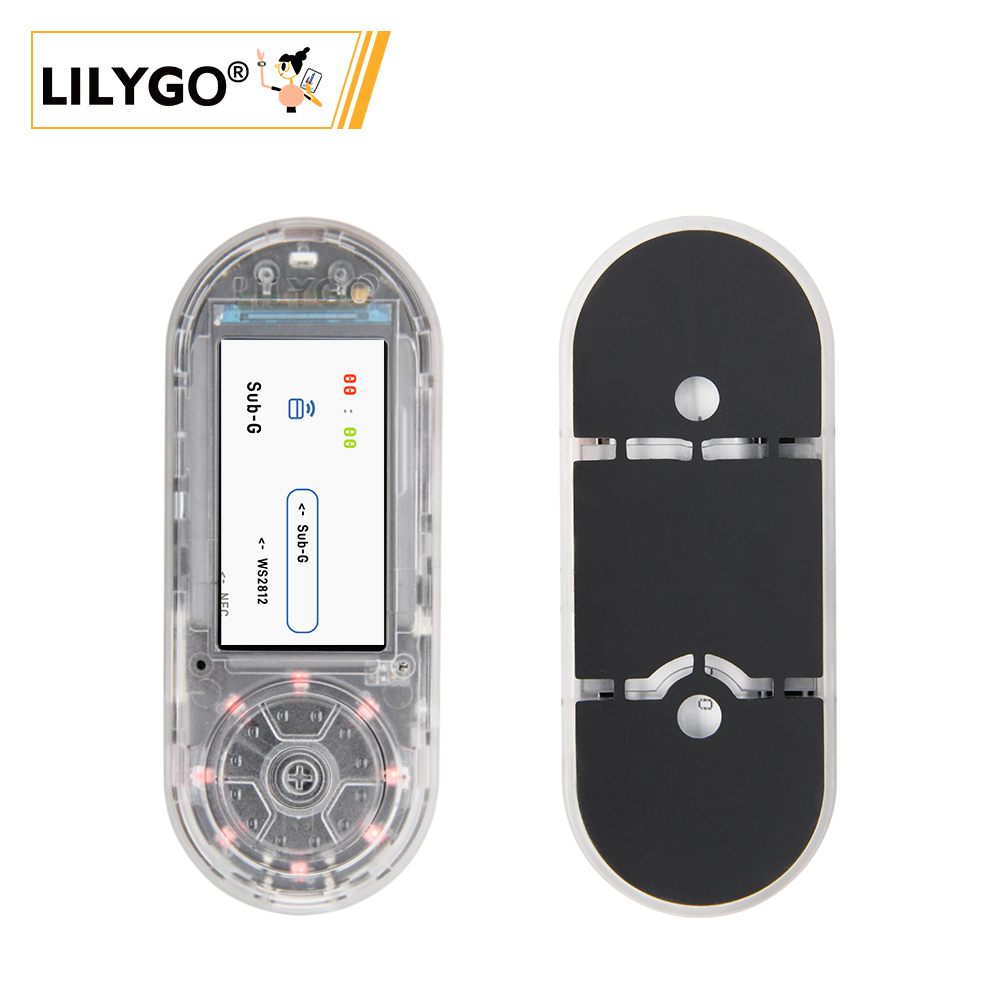

外观

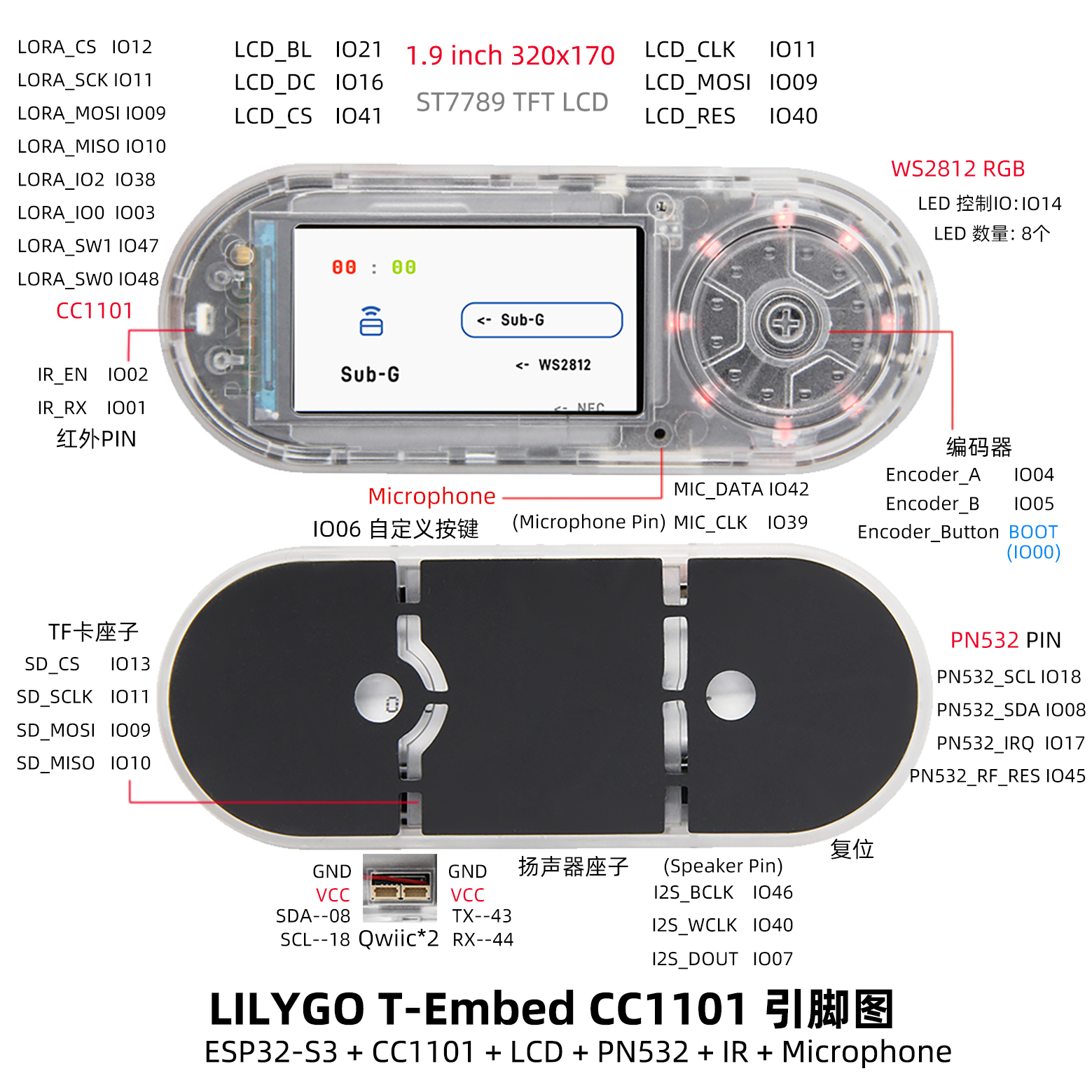

引脚图
模块资料以及参数
开发板参数
| 组件 | 描述 |
|---|---|
| MCU | ESP32-S3 Dual-core LX7 microprocessor |
| Flash | 16M |
| PSRAM | 8M |
| GPS | MIA-M10Q |
| 无线 | Wi-Fi 802.11 b/g/n，BLE 5 |
| 存储 | TF 卡 |
| 屏幕 | 1.9 inch ST7789V IPS color TFT LCD |
| Sub-G | CC1101 |
| NFC | PN532 |
| 电池容量 | 3.7V-1300mAh |
| 电池芯片 | BQ25896, BQ27220 |
| 开关 | 支持电源开关 |
| LED 驱动 | WS2812 |
| 按键 | 1 x RST 按键 + 1 x BOOT 按键 |
| 音频 | ES7210 |
| USB | 1 × type-C接口 |
| 红外 | 支持红外 |
| UI | LVGL |
| 拓展接口 | 2 × QWIIC接口 |
| 孔位 | 2×2mm 定位孔 |
| 尺寸 | 97.5x39x31mm |
相关资料
Github：T-Embed-CC1101
原理图
依赖库
软件开发
Arduino 设置参数
| Arduino IDE 设置 | Value |
|---|---|
| Board | ESP32S3 Dev Module |
| Port | Your port |
| USB CDC On Boot | Enable |
| CPU Frequency | 240MHZ(WiFi) |
| Core Debug Level | None |
| USB DFU On Boot | Disable |
| Erase All Flash Before Sketch Upload | Disable |
| Events Run On | Core1 |
| Flash Mode | QIO 80MHZ |
| Flash Size | 16MB(128Mb) |
| Arduino Runs On | Core1 |
| USB Firmware MSC On Boot | Disable |
| Partition Scheme | 16M Flash(3M APP/9.9MB FATFS) |
| PSRAM | OPI PSRAM |
| Upload Mode | UART0/Hardware CDC |
| Upload Speed | 921600 |
| USB Mode | CDC and JTAG |
