LILYGO T-Echo-lite

概述

T-Echo Lite是T-Echo的Lite版本，Lora+NRF52840+e-paper组合是目前验证过最低功耗的组合方案，可以作为Lora节点适配Meshtastic固件使用。
T-Echo Lite分为T-Echo Lite Core和T-Echo Lite Base三个版本，T-Echo Lite主机是集成了T-Echo Lite Base的基础上设计了对应的外壳和集成1.2寸e-paper屏幕为一体的版本，支持选配GPS功能扩展模块。
T-Echo lite core 是集成了NRF52840+LORA+太阳能+电池充放电电路的核心模块，采用小尺寸邮票孔设计，方便嵌入到不同应用的用户设备中。
T-Echo Lite Base是基于Core模块设计制作的扩展板，将core模块的功能引出到bese扩展板上比如电池接口座，太阳能接口座，QWIIC和USB接口，1.22寸e-paper屏幕接口，同时可以选配GPS扩展模块功能，方便用户开发验证使用。

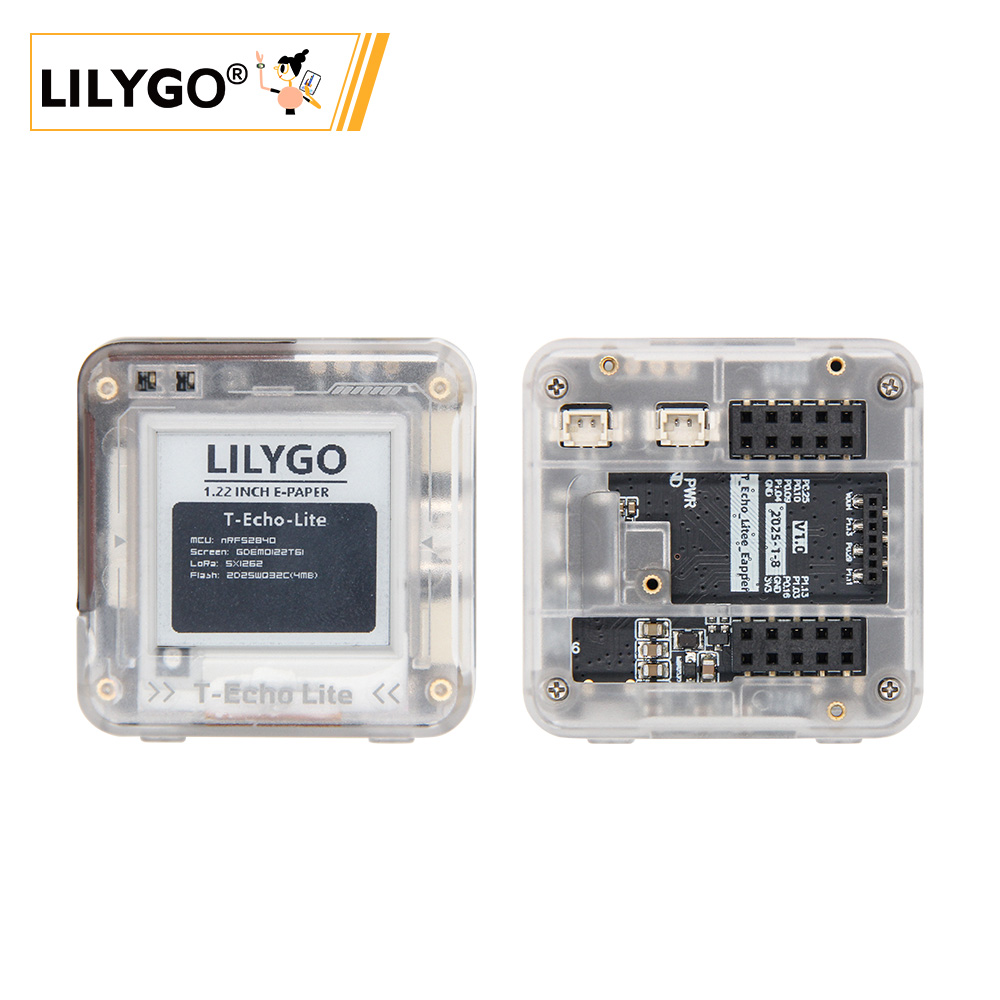

外观及功能介绍

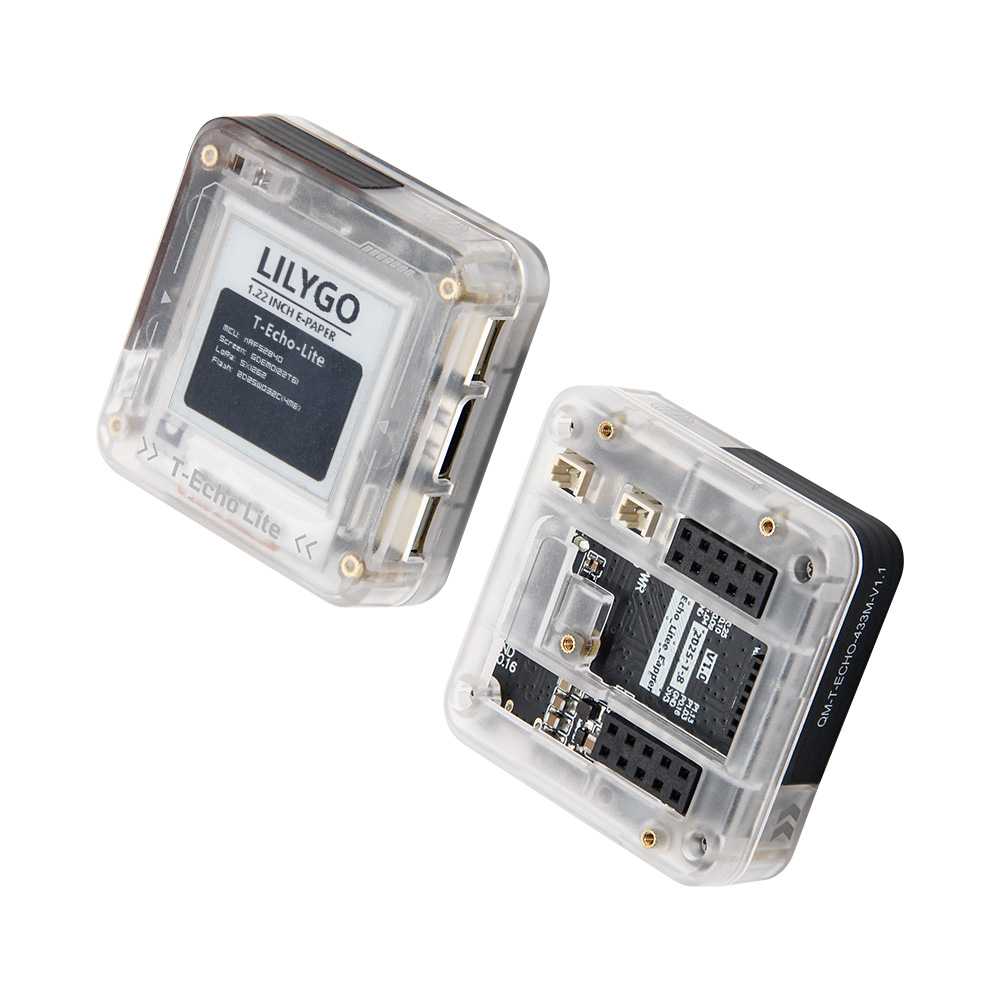

外观

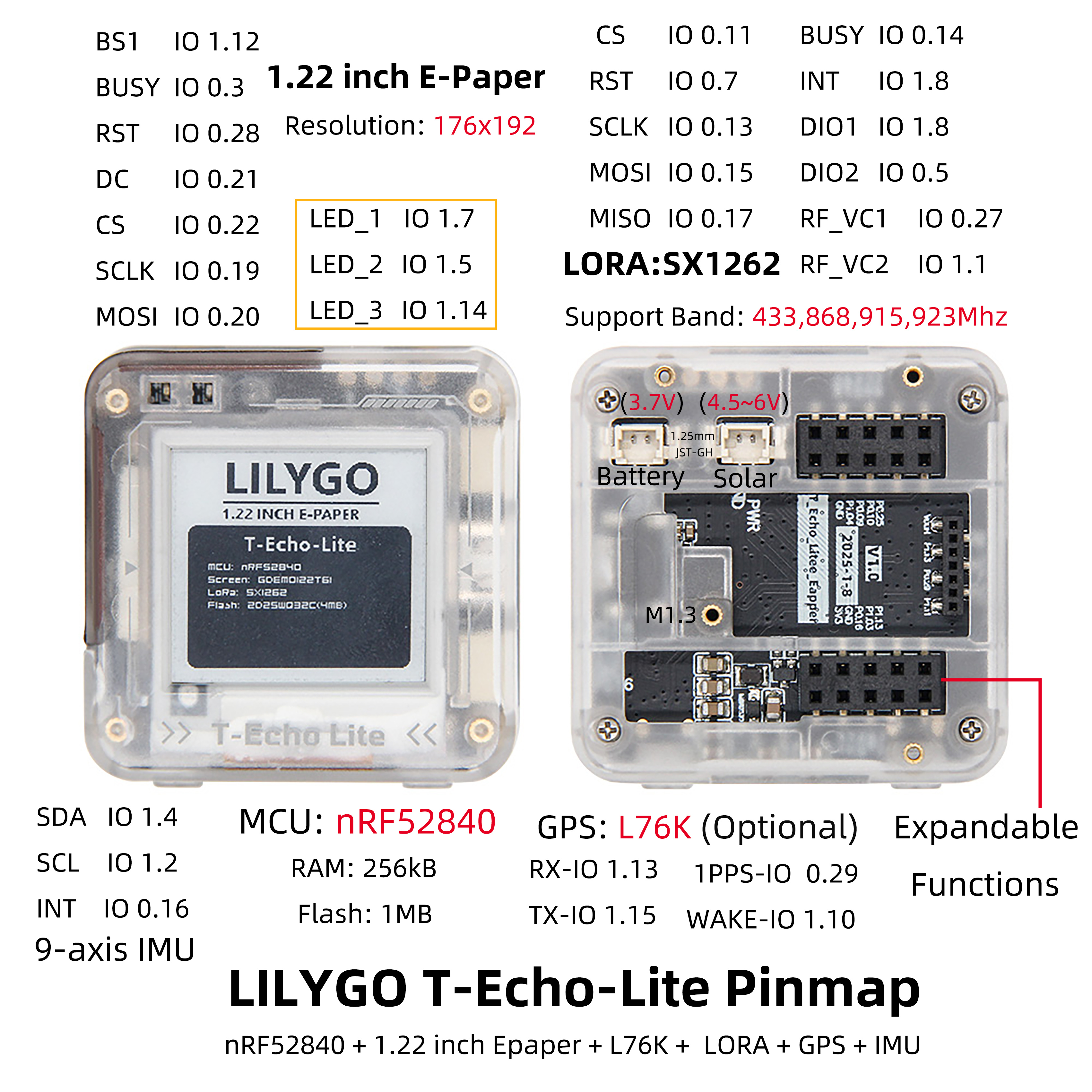

引脚图

模块资料

概述

T-Echo-Lite是基于T-Echo的轻便版本，拥有比T-Echo更小的体积，更小的功耗设计，最低深度睡眠功耗可达2μA-10μA（不同板子由于板载元器件差异功耗的表现可能不同，这里最低功耗采用LILYGO实验室测定的工程板），板载丰富的功能，惯性传感器、LORA模块、太阳能充电功能（5V）、外置GPS等功能，及其优秀的功耗表现使得T-Echo-Lite能够拥有更为出色的续航。

相关资料链接

Github:T-Echo-Lite

• nRF52840_Datasheet
• GDEM0122T61
• SSD1681
• S62F
• L76KB-A58
• ICM20948
• ZD25WQ32CEIGR

原理图

• T-Echo-Lite

依赖库

• Adafruit_EPD-4.5.5
• Adafruit_BusIO-1.16.1
• Adafruit_SPIFlash-4.3.4
• Adafruit-GFX-Library-1.11.10
• RadioLib-6.6.0
• TinyGPSPlus-1.0.3a
• ICM20948_WE-1.1.11

软件开发

Arduino 设置参数

使用说明可参考README

开发平台

1. C语言
2. Arduino IDE
3. Platform IO
