简介
T-Connect-Pro 是一款基于 ESP32-S3 的多功能工业级控制与通信模块，集成 LoRa（SX1262 芯片）、ST7796 LCD 显示屏（分辨率及引脚 DC/CS/BL）、CAN总线、以太网接口及双串口（RS232/RS485），支持 12~24V 宽电压输入与 10A 继电器输出，适用于复杂工业自动化与物联网场景。其硬件配置涵盖 触摸功能（SDA/SCL/RST）、SPI 网口通信（MOSI/MISO/SCLK）、QWIIC 扩展接口及 DC-DC 电源管理，提供多协议通信（LoRa 远距离传输、CAN 总线控制）、实时数据显示（LCD）及设备联动控制（继电器）能力，可灵活适配智能工厂、远程传感、能源监控等领域的多样化需求，兼具高兼容性与稳定性
外观及功能介绍

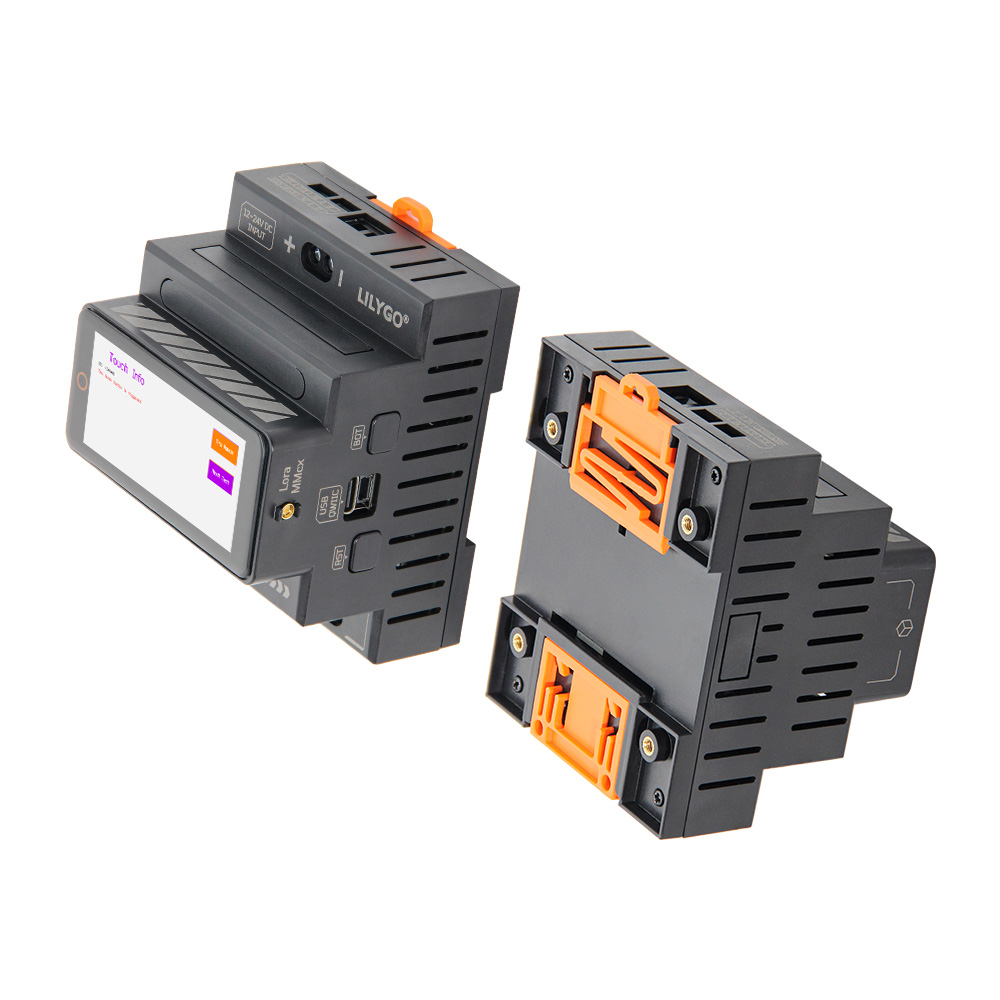

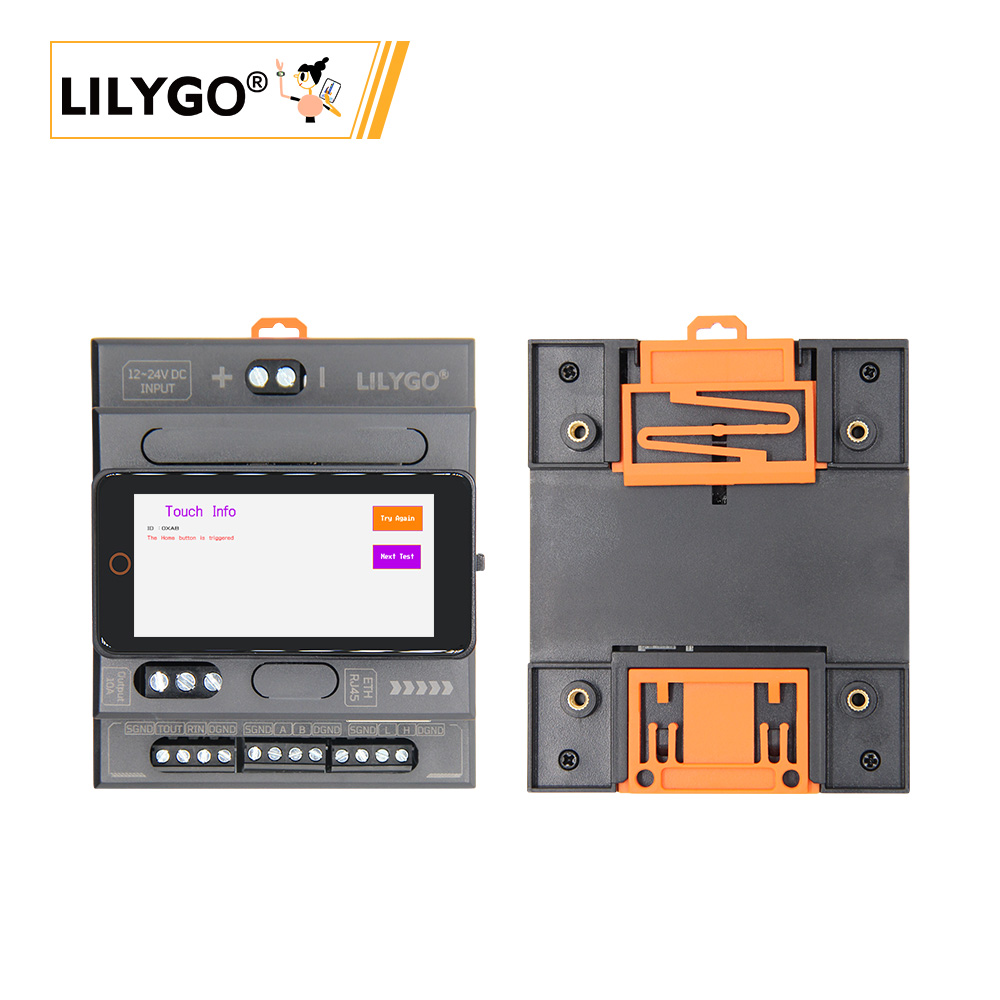

外观

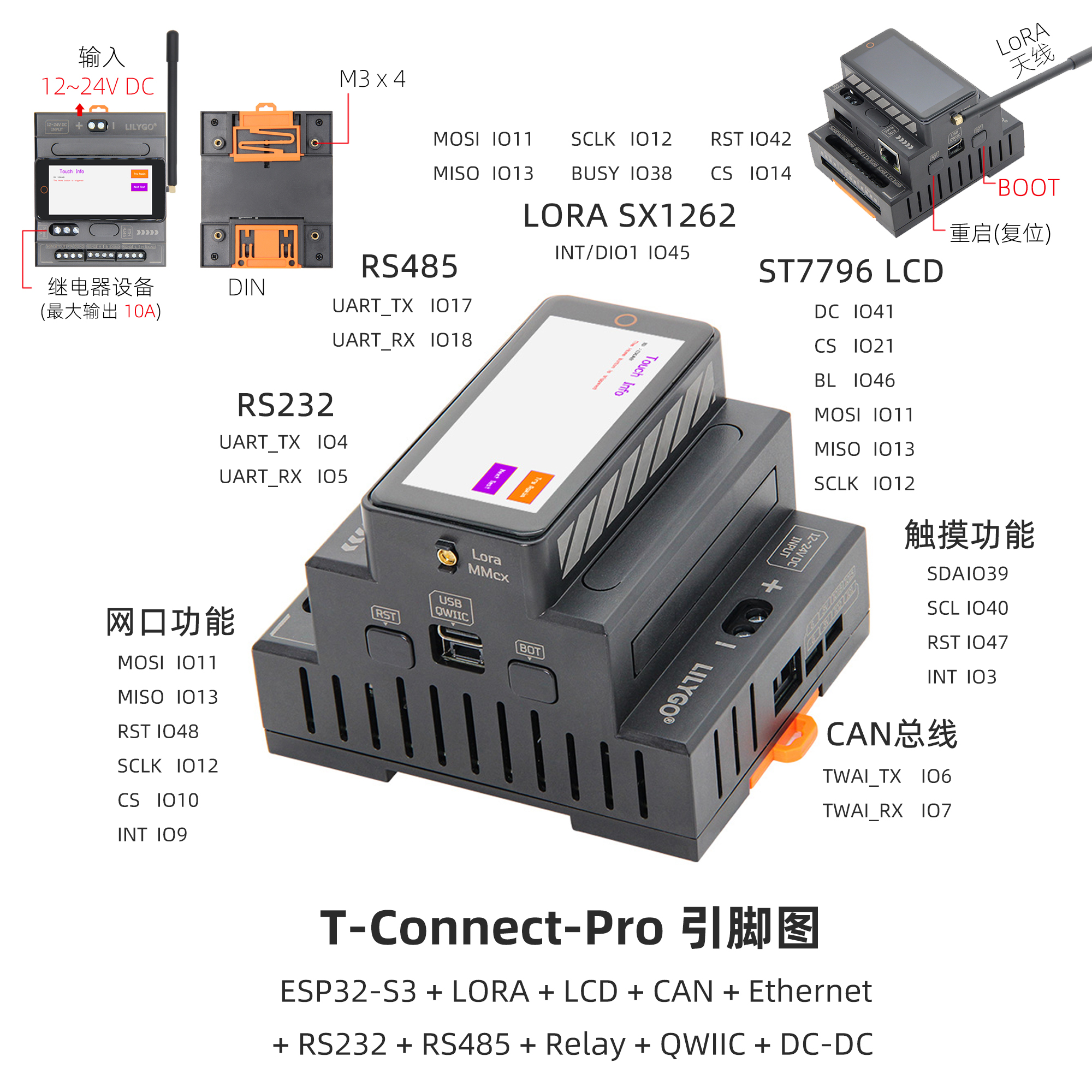

引脚图
模块资料
概述
T-Connect-Pro基于主控芯片ESP32S3，由3层板子堆叠组合而成的产品，功能丰富多样，板载3种不同通信模块：CAN、RS485、RS232实现远距离传输，拥有一个以太网接口、一个继电器接口、一个Lora模块（SX1262），配备LCD屏幕使得操作更加便捷。
| 组件 | 描述 |
|---|---|
| MCU | ESP32-S3-R8 |
| FLASH | 16MB |
| PS RAM | 8MB |
| 轴传感器 | BMA423 (IIC) |
| 以太网 | W5500 (SPI) |
| LoRa | HPD16A模块 SX1262芯片 支持频段：433~920HMZ(可选) |
| CAN | TD501MCANFD (TWAI) |
| RS485 | TD501D485H-A (UART) |
| RS232 | TD501D232H (UART) |
| 继电器 | 输出10A |
| 电源管理 | AXP2101 高度集成的电源管理单元 |
| USB | 1 × USB Port and OTG(TYPE-C接口) |
| 拓展接口 | 1 × QWIIC接口 |
| 按键 | 1 x RESET 按键 + 1 x BOOT 按键(内置) |
| 屏幕 | ST7796 TFT屏幕 222x480px(SPI) |
| 触摸 | CST226SE (IIC) |
| 电源 | 5V/500mA |
| 孔位 | M3mm 螺丝孔 × 4 |
| 尺寸 | 带底座88x72x60mm |
相关资料链接
Github:T-Connect-Pro
原理图
依赖库
- 触摸: Arduino_DriveBus-1.1.2
- LoRa: RadioLib-6.6.0
- 屏幕:Arduino_GFX
- 以太网:Ethernet_V2.0.0
软件开发
Arduino 设置参数
| Setting | Value |
|---|---|
| Board | ESP32S3 Dev Module |
| Upload Speed | 921600 |
| USB Mode | Hardware CDC and JTAG |
| USB CDC On Boot | Enabled |
| USB Firmware MSC On Boot | Disabled |
| USB DFU On Boot | Disabled |
| CPU Frequency | 240MHz (WiFi) |
| Flash Mode | QIO 80MHz |
| Flash Size | 16MB (128Mb) |
| Core Debug Level | None |
| Partition Scheme | 16M Flash (3MB APP/9.9MB FATFS) |
| PSRAM | OPI PSRAM |
| Arduino Runs On | Core 1 |
| Events Run On | Core 1 |
