简介
LILYGO T-Deck Pro是一款基于ESP32-S3芯片的高度集成多功能开发平台，支持4G通信和LoRa远距离无线传输，配备电子墨水屏（EPD）及触摸功能，兼顾低功耗显示与交互。其硬件模块涵盖GPS定位、陀螺仪传感、麦克风语音输入、SD卡存储、机械键盘以及自学习AI IMU，适用于物联网、户外设备、智能终端等场景。可以根据需求选择想要的版本，（版本一搭载了音频模块PCM512A，版本二搭载了4G模块A7682E）提供灵活配置，可满足工业控制、环境监测、便携设备等多元化需求。
外观及功能介绍

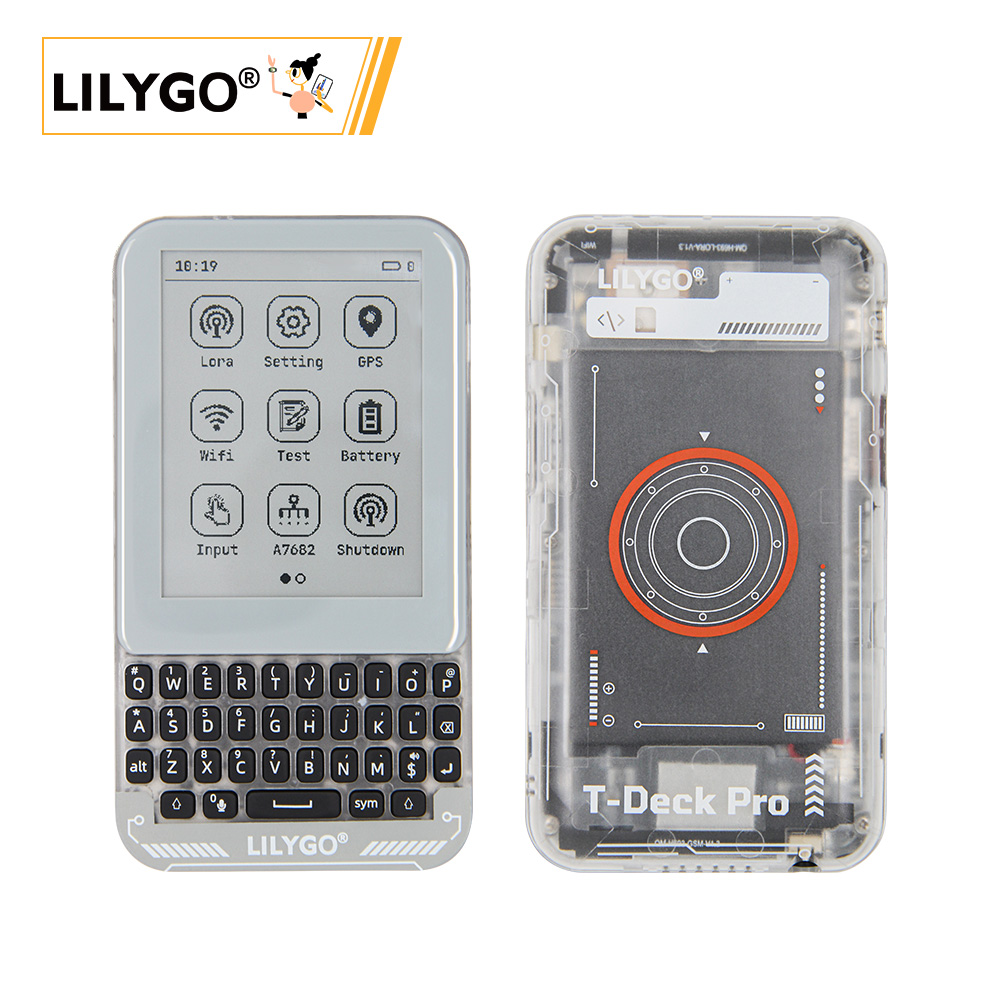

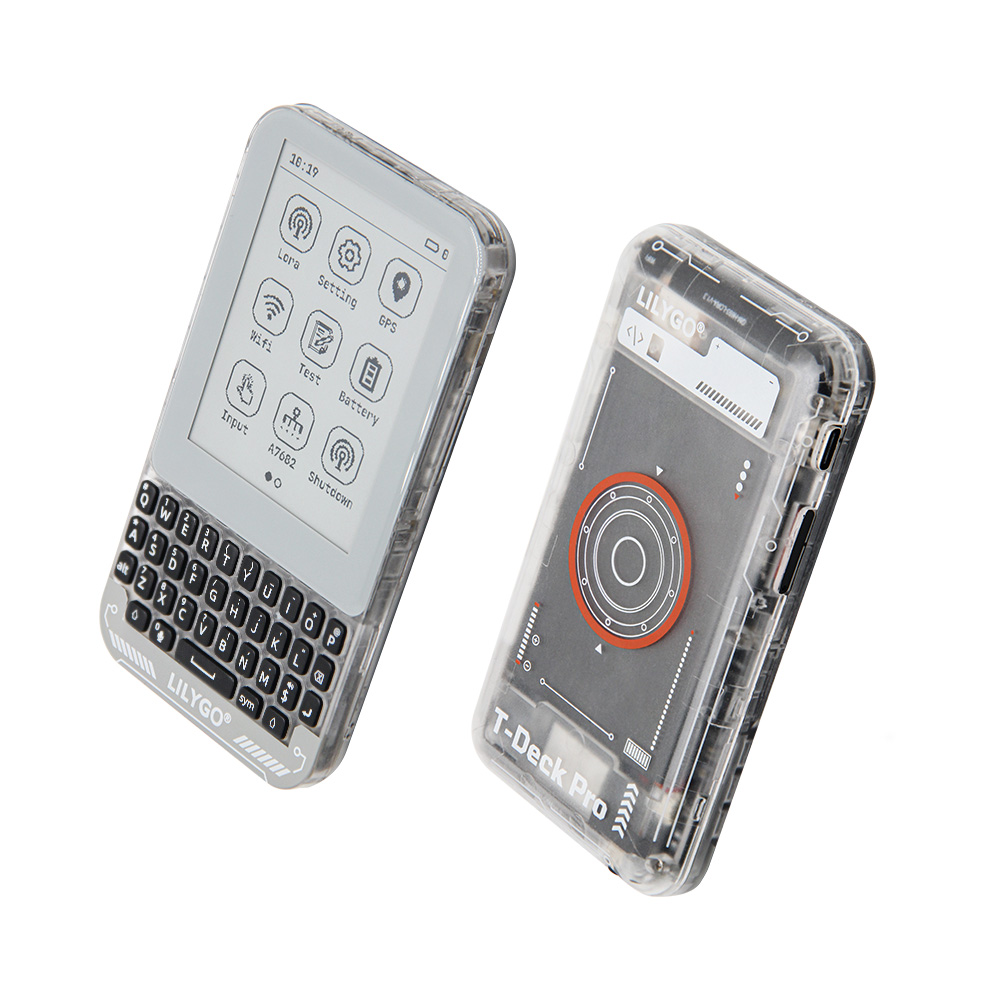

外观

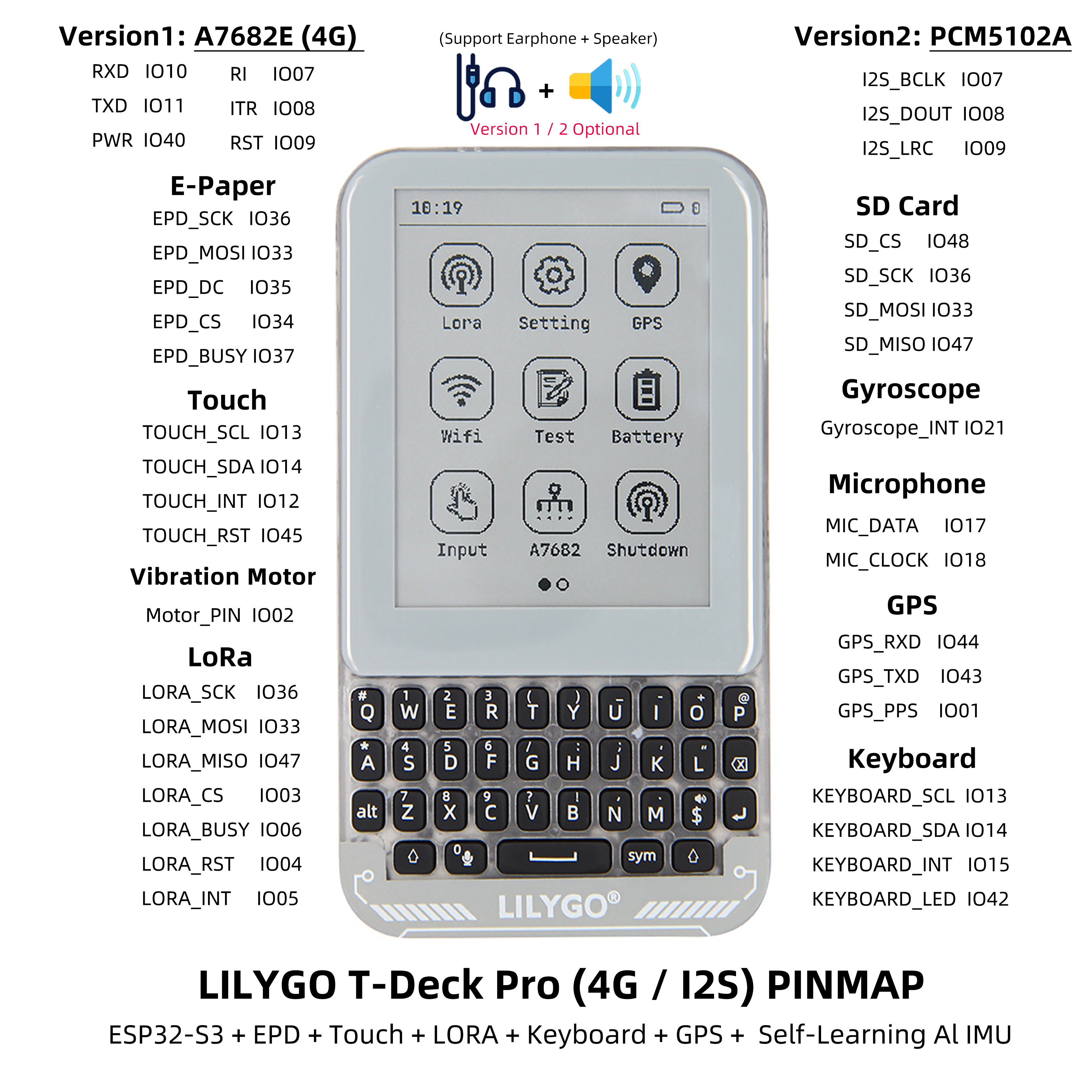

引脚图
模块资料
概述
| 组件 | 描述 |
|---|---|
| MCU | ESP32-53FN16R8 Dual-core LX7 microprocessor |
| FLASH | 16MB |
| PSRAM | 8MB |
| GPS | MIA-M10Q |
| LoRa | SX1262:433~920Mhz |
| 存储 | TF 卡 |
| 4G-Module | A7682E 可选 |
| 无线 | 2.4 GHz Wi-Fi, Bluetooth 5 (LE) |
| 通讯 | SIM 卡 |
| USB | 1 × USB Port and OTG(TYPE-C接口) |
| 拓展接口 | 1 × QWIIC接口 |
| 陀螺仪 | BHI260AP |
| 电机 | IO电平控制 |
| 音频 | PCM512A 可选 |
| IO 接口 | 2.54mm间距 × 2*20（双排）拓展IO接口 |
| 按键 | 1 x RESET 按键 + 1 x BOOT 按键 |
| 屏幕 | GDEQ031T10 3.1 inch 墨水屏 320x240 |
| 触摸 | CST328 |
| 电池容量 | 3.7V-1500mAh |
| 电池芯片 | BQ25896/BQ27220 |
| 键盘 | TCA8418 |
| 灯光传感器 | LTR_553ALS |
| 电源 | 5V/500mA |
| 孔位 | 2mm定位孔 *2 |
| 尺寸 | 120x66x13.5mm |
相关资料链接
Github:T-Deck Pro
原理图
依赖库
- lvgl 8.3.9
- GxEPD2
- RadioLib
- TinyGSM
- Adafruit_TCA8418
- XPowersLib
- SensorLib
- Adafruit_BusIO
- TinyGPSPlus
- U8g2_for_Adafruit_GFX
- ESP32-audioI2S
软件开发
Arduino 设置参数
| Setting | Value |
|---|---|
| Board | ESP32S3 Dev Module |
| Upload Speed | 921600 |
| USB Mode | Hardware CDC and JTAG |
| USB CDC On Boot | Enabled |
| USB Firmware MSC On Boot | Disabled |
| USB DFU On Boot | Disabled |
| CPU Frequency | 240MHz (WiFi) |
| Flash Mode | QIO 80MHz |
| Flash Size | 16MB (128Mb) |
| Core Debug Level | None |
| Partition Scheme | 16M Flash (3MB APP/9.9MB FATFS) |
| PSRAM | OPI PSRAM |
| Arduino Runs On | Core 1 |
| Events Run On | Core 1 |
开发平台
Arduino, Platform0-IDE, ESP-IDF
