T-A7670G

T-A76xx系列的差异可以参考SIM

简介

LILYGO T-A7670G R2 是一款专为物联网设计的 4G LTE Cat1 通信模块，支持全球多频段 GSM/GPRS/EDGE 网络，覆盖广泛运营商，适用于中低速数据传输场景（如传感器上报、远程指令控制）。其内置 Nano SIM 卡槽，兼容主流物联网卡，并集成丰富硬件接口：包括 12 个 GPIO（支持数字信号控制与 PWM 输出）、8 路 ADC（12 位精度，用于模拟信号采集）与 2 路 DAC（驱动模拟设备）、10 个电容触摸引脚（TOUCH0-9，可实现触摸按键交互）以及 UART 串口（TX/RX 用于与主控芯片通信）。模块支持 4.4~6V 宽电压输入，可直接由 18650 锂电池供电，搭配 VBAT 引脚实现低功耗模式，适合野外监测、车载追踪等无固定电源场景。

应用领域涵盖智能家居（如远程温控）、工业自动化（设备状态监控）、农业物联网及共享经济设备（如智能锁）。开发时需外接主控（如 ESP32）通过 AT 指令控制模块，注意 3.3V 电平兼容（避免损坏 GPIO）并验证本地运营商频段支持。模块紧凑设计，预留天线接口，兼顾扩展性与成本效益，是物联网中低速连接的可靠解决方案。

外观及功能介绍

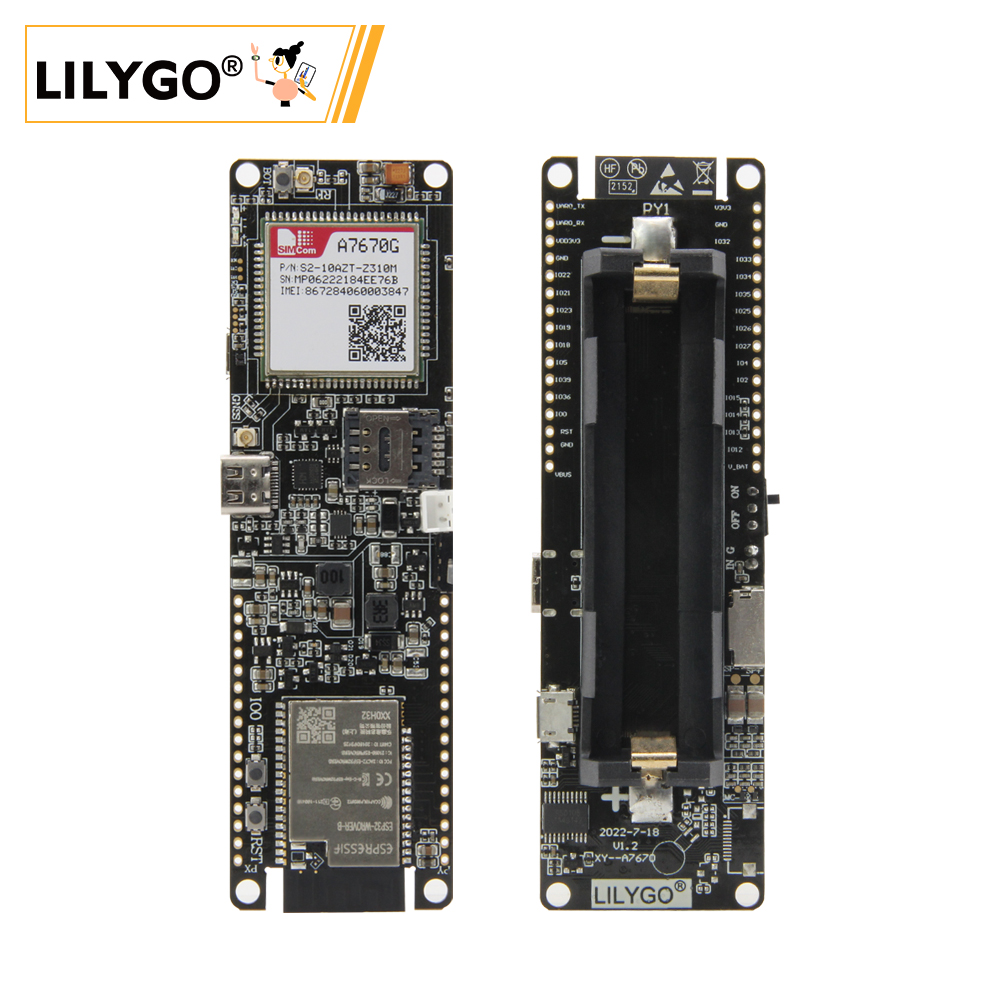

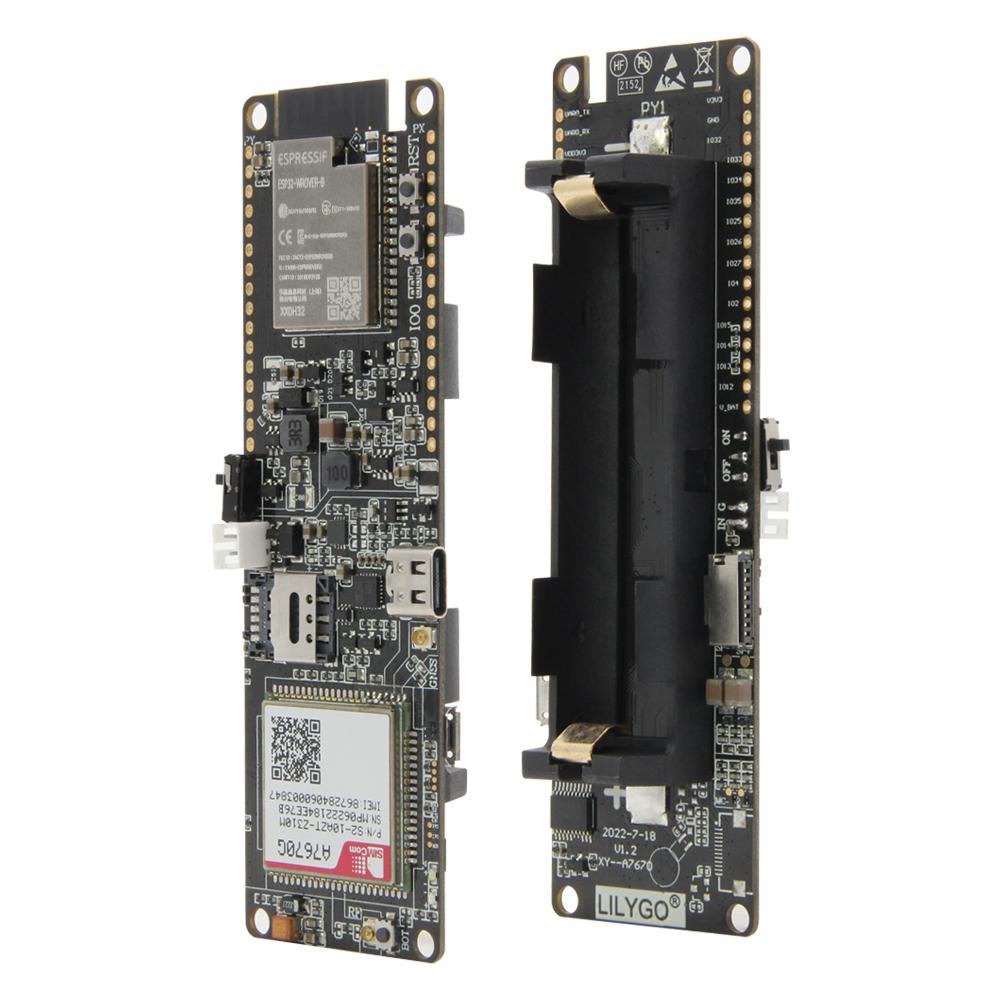

外观

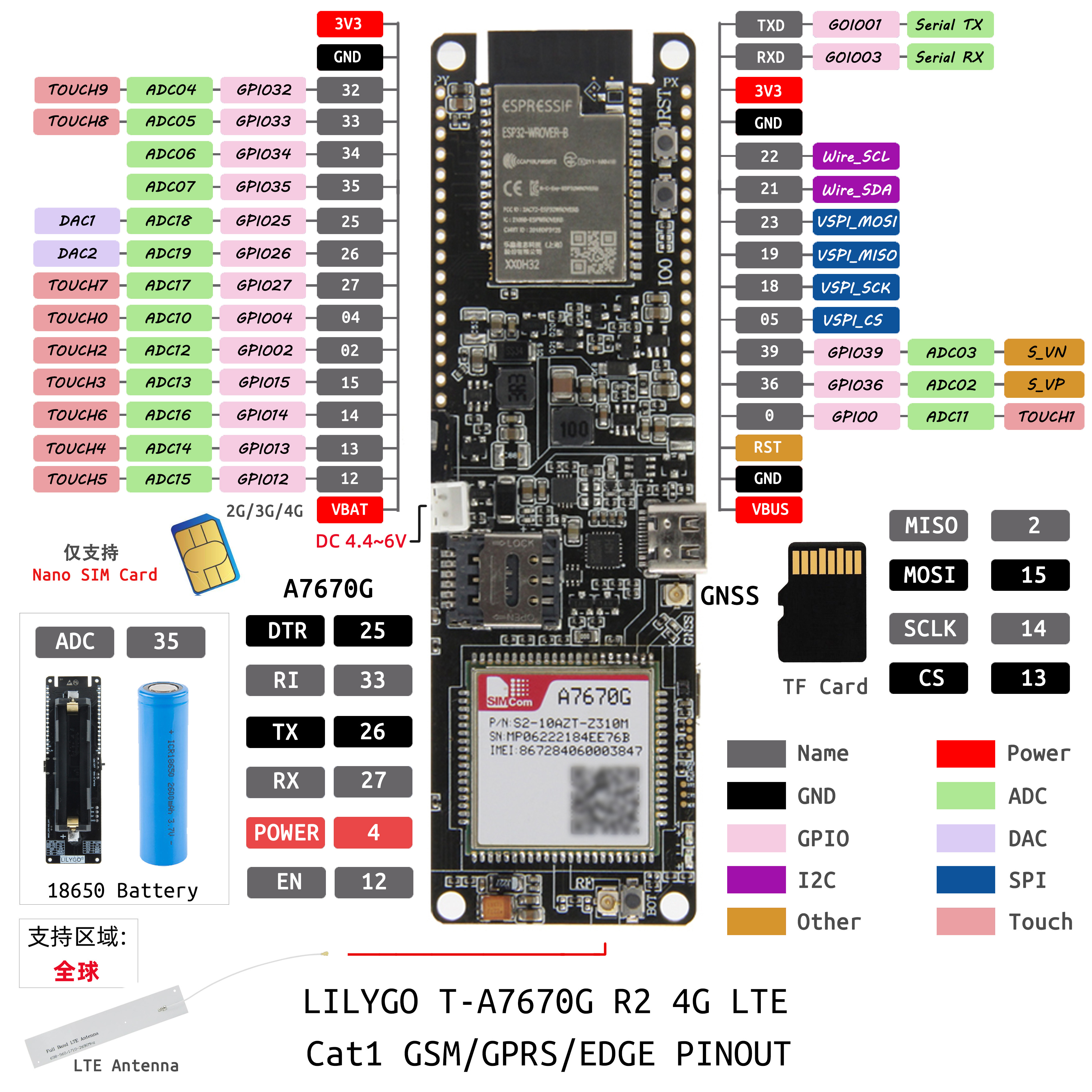

引脚图

模块资料

概述

组件	描述
MCU	ESP32-WROVER-B
FLASH	4MB
PS RAM	8MB
时钟频率	240MHz
无线	Wi-Fi: 802.11 b/g/n; BLE V5.0
IO 拓展	2.54mm间距 × 2*16拓展IO接口 + 1×4.4V~6.0V 输入接口
电池	18650 电池
存储	TF 卡
语音通话	支持语音功能
按键	1 x RST 按键 + 1 x BOOT 按键 + 1 × IO0 按键
USB	1 × USB Port and OTG(Type-C)
SIM	支持2G 3G 4G (Nano Sim)
电源	5V/500mA 输入
尺寸	111x34x19mm
孔位	4×2mm 定位孔

无线通讯模块
MCU	A7670G
支持地区	全球
尺寸规格	LCC+LGA,124Pin
大小	24242.3mm
频率波特率	LTE-FDD :B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/ B20/B25/B26/B28/B66 LTE-TDD :B34/B38/B39/B40/B41 GSM:850/900/1800/1900MHz,
功耗	LTE(Mbps) :10(DL)/5(UL) GPRS/EDGE(Kbps) :236.8(DL) / 236.8(UL)
数据传输	LTE :3.8mA GSM :3.5mA
协议支持	TCP/IP/IPV4/IPV6/DNS/Multi-PDP/FTP/FTPS/HTTP/HTTPS
可选拓展	GNSS 蓝牙
认证	RoHS/CE(RED)/FCC

⚠️⚠️⚠️ 可选择不带 GPS版本，带 GPS版本请联系客服购买。

软件开发

Arduino 设置参数

Setting	Value
Board	ESP32 Dev Module
CPU Frequency	240MHz (WiFi/BT)
Core Debug Level	None
Erase All Flash Before Sketch Upload	Disabled
Events Run On	Core 1
Flash Frequency	80MHz
Flash Mode	QIO
Flash Size	4MB (32Mb)
JATG Adapter	Disabled
Arduino Runs On	Core 1
Partition Scheme	default 4MB with spiffs (1.2MB APP/1.5MB spiffs)
PSRAM	ENabled
Upload Speed	921600
