TranslateLILYGO T-A7670E
T-A76xx系列的差异可以参考SIM
简介
LILYGO T-A7670E R2 是一款面向物联网开发的 4G LTE Cat1 通信模块，基于 A7670E 芯片，支持 GSM/GPRS/EDGE 及多频段 4G 网络（覆盖欧洲、中东、非洲、韩国及泰国等地区），兼容 Nano SIM 卡接入。其硬件集成丰富的接口资源，包括 12 路 GPIO（支持 ADC/DAC 及触摸传感功能）、SPI、I2C、UART 串口，并内置 TF 卡存储扩展接口，便于数据缓存。板载电源管理支持 3.3V 至 5V 宽电压输入，适配 USB 供电与低功耗场景，同时提供 SPI 总线（MOSI/MISO/SCK/CS）及 I2C 引脚（SCL/SDA）以连接传感器或外设。适用于智能安防、远程监测、车载终端等需高可靠性移动数据传输的物联网应用，为开发者提供快速部署 4G 通信的硬件解决方案。
外观及功能介绍

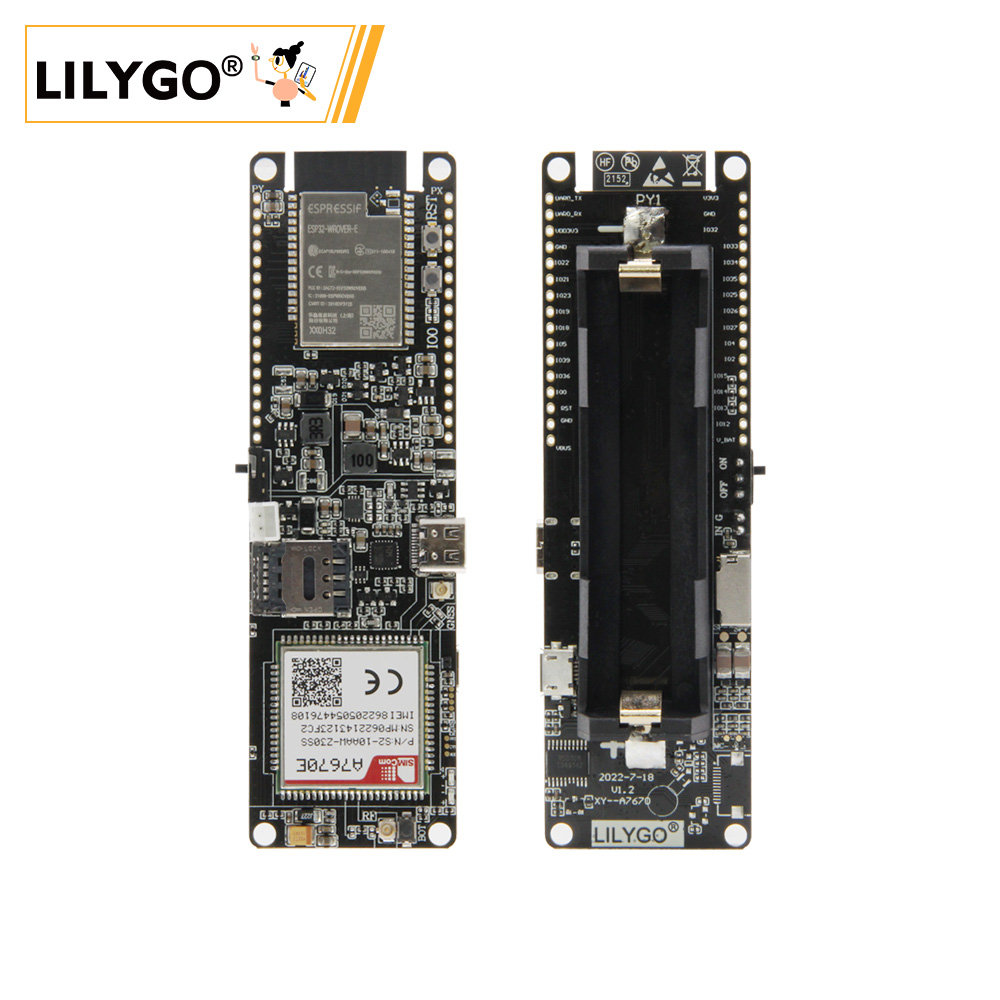

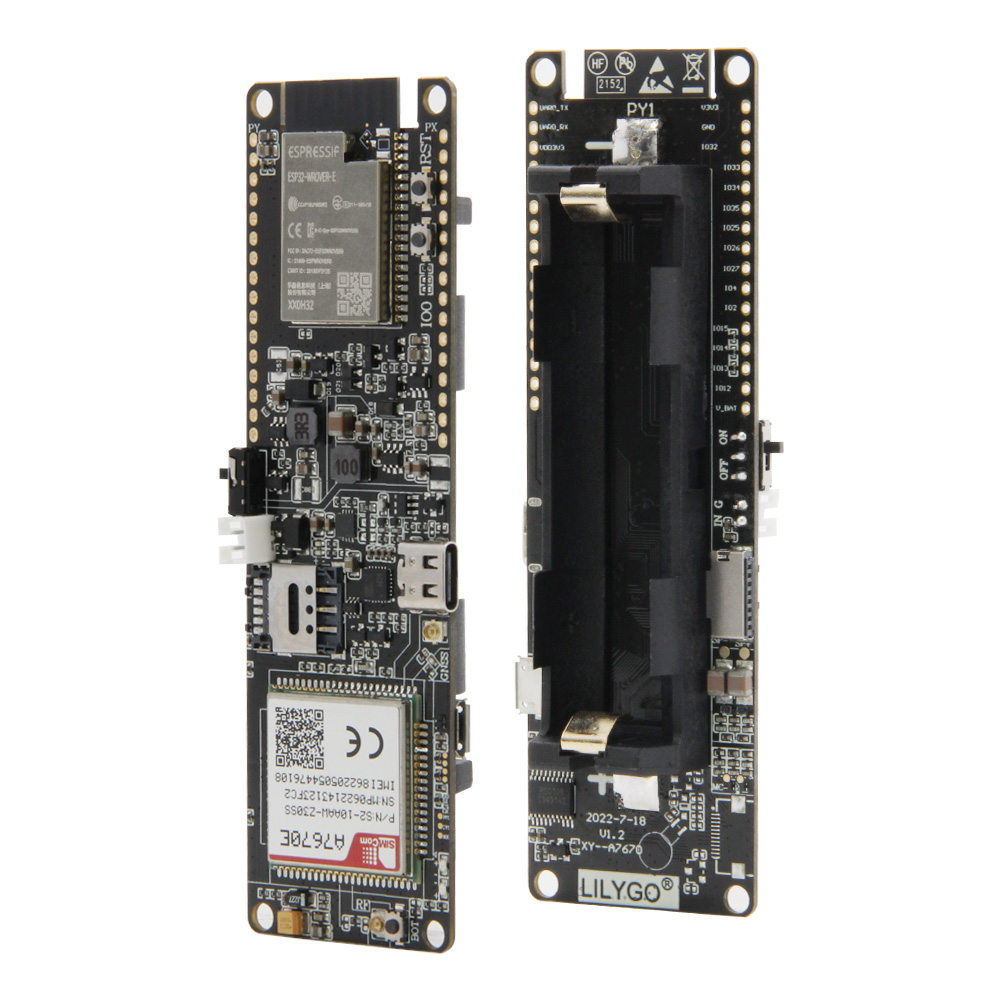

外观

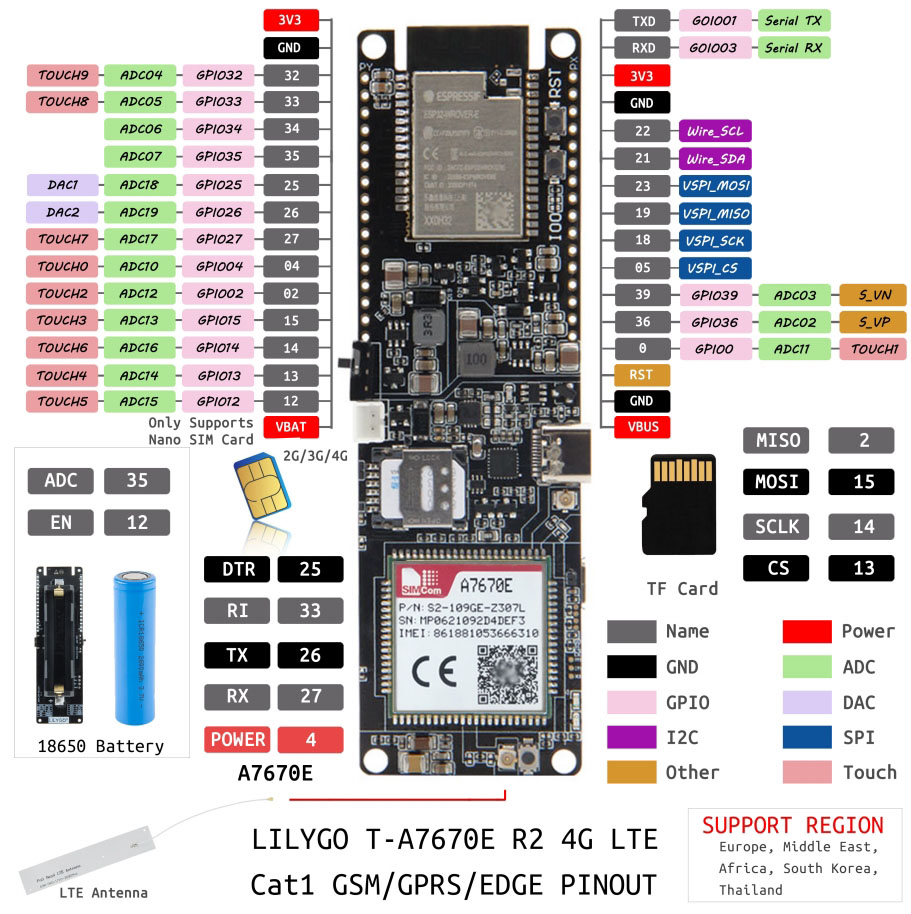

引脚图
模块资料
概述
| 组件 | 描述 |
|---|---|
| MCU | ESP32-WROVER-E |
| FLASH | 4MB |
| PS RAM | 8MB |
| 时钟频率 | 240MHz |
| 无线 | Wi-Fi: 802.11 b/g/n; BLE V5.0 |
| IO 拓展 | 2.54mm间距 × 2*16拓展IO接口 + 1 × 4.4V~6.0V 输入接口 |
| 电池 | 18650 电池 |
| 存储 | TF 卡 |
| 语音通话 | 支持语音功能 |
| 按键 | 1 x RST 按键 + 1 x BOOT 按键 + 1 × IO0 按键 |
| USB | 1 × USB Port and OTG(Type-C) |
| SIM | 支持2G 3G 4G (Nano Sim) |
| 电源 | 5V/500mA 输入 |
| 尺寸 | 111x34x19mm |
| 孔位 | 4×2mm 定位孔 |
| 无线通讯模块 | |
|---|---|
| MCU | A7670E |
| 支持地区 | 欧洲 中东 韩国 泰国 |
| 尺寸规格 | LCC+LGA,124Pin |
| 大小 | 24*24*2.3mm |
| 频率波特率 | LTE-FDD :B1/B3/B5/B8/B20 LTE-TDD :N/A GSM:900/1800MHz, |
| 功耗 | LTE(Mbps) :10(DL)/5(UL) GPRS/EDGE(Kbps) :236.8(DL) / 236.8(UL) |
| 数据传输 | LTE :3.8mA GSM :3.5mA |
| 协议支持 | TCP/IP/IPV4/IPV6/DNS/Multi-PDP/FTP/FTPS/HTTP/HTTPS |
| Android RIL | Android 5.0及以上版本 |
| USB 驱动 | windows/linux/Android |
| 可选拓展 | GNSS 蓝牙 |
| 认证 | RoHS/CE(RED)/REACH |
⚠️⚠️⚠️ 4G版本不支持语音以及SIM功能 4G版本只支持数据传输
相关资料链接
Github:T-A7670E
原理图
依赖库
- Adafruit_BusIO
- Adafruit-GFX-Library
- Adafruit_INA219
- Adafruit_NeoPixel
- Adafruit_SSD1306
- Adafruit_Sensor
- ArduinoHttpClient
- blynk
- BlynkNcpDriver
- DHT-sensor-library
- TinyGPSPlus
- SensorsLib
- StreamDebugger
- TinyGPSPlus
- TinyGSM-fork
软件开发
Arduino 设置参数
| Setting | Value |
|---|---|
| Board | ESP32 Dev Module |
| CPU Frequency | 240MHz (WiFi/BT) |
| Core Debug Level | None |
| Erase All Flash Before Sketch Upload | Disabled |
| Events Run On | Core 1 |
| Flash Frequency | 80MHz |
| Flash Mode | QIO |
| Flash Size | 4MB (32Mb) |
| JATG Adapter | Disabled |
| Arduino Runs On | Core 1 |
| Partition Scheme | default 4MB with spiffs (1.2MB APP/1.5MB spiffs) |
| PSRAM | ENabled |
| Upload Speed | 921600 |
