简介
T5-4.7-S3 Epaper PRO 是一款多功能物联网设备，基于 ESP32-S3-WROOM-1 主控芯片（8MB PSRAM + 16MB FLASH）设计，集成 LoRa SX1262 远距离通信模块、4.7英寸电子墨水屏（低功耗持久显示）及电容式触摸屏（支持两点触控），可扩展 L76K GPS 模块（定位数据通过 TX/RX 引脚传输）与实时时钟（RTC）（SDA/SCL 引脚同步时间）。设备支持 MagSafe 磁吸充电便捷供电，内置 TF 卡扩展槽与 M4 螺孔（固定或外接配件），并通过丰富接口（SPI、UART 等）兼容传感器与外部设备，适用于电子标签、远程监测、户外导航等场景，兼具低功耗、高兼容性与交互灵活性。
外观及功能介绍

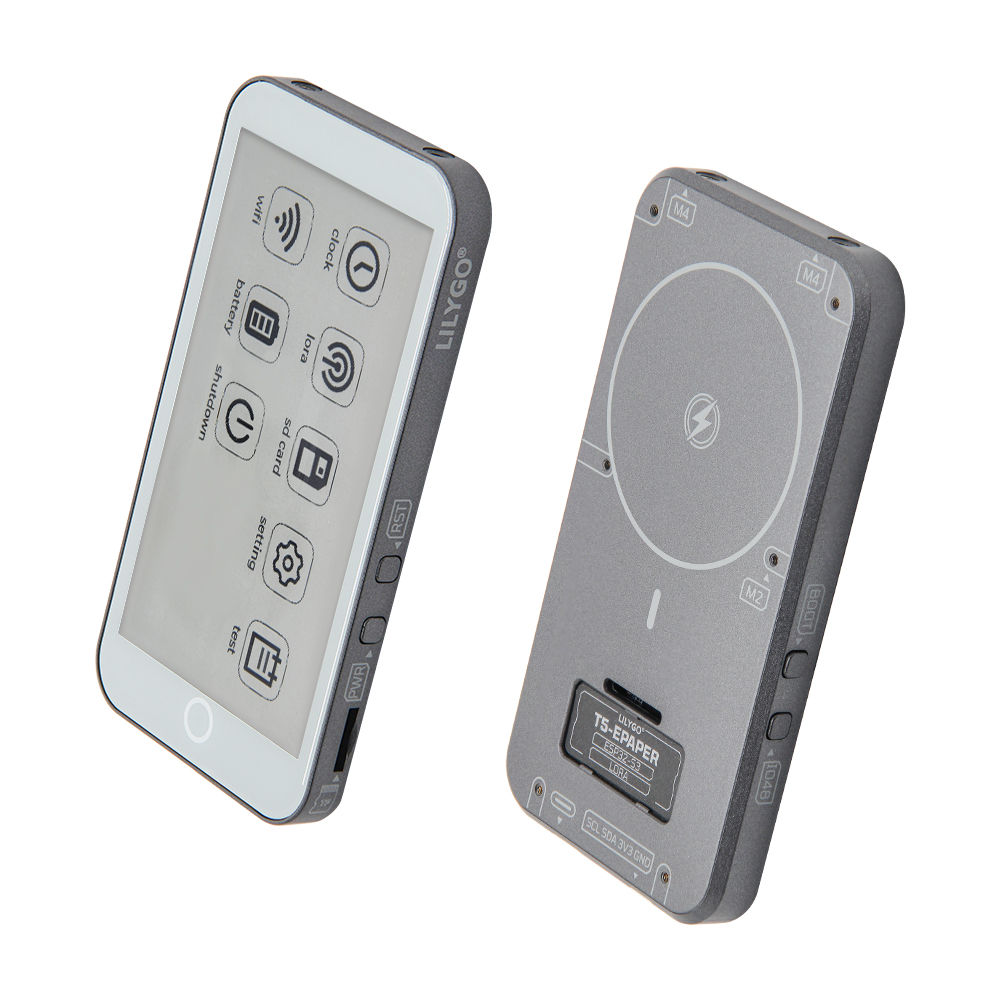

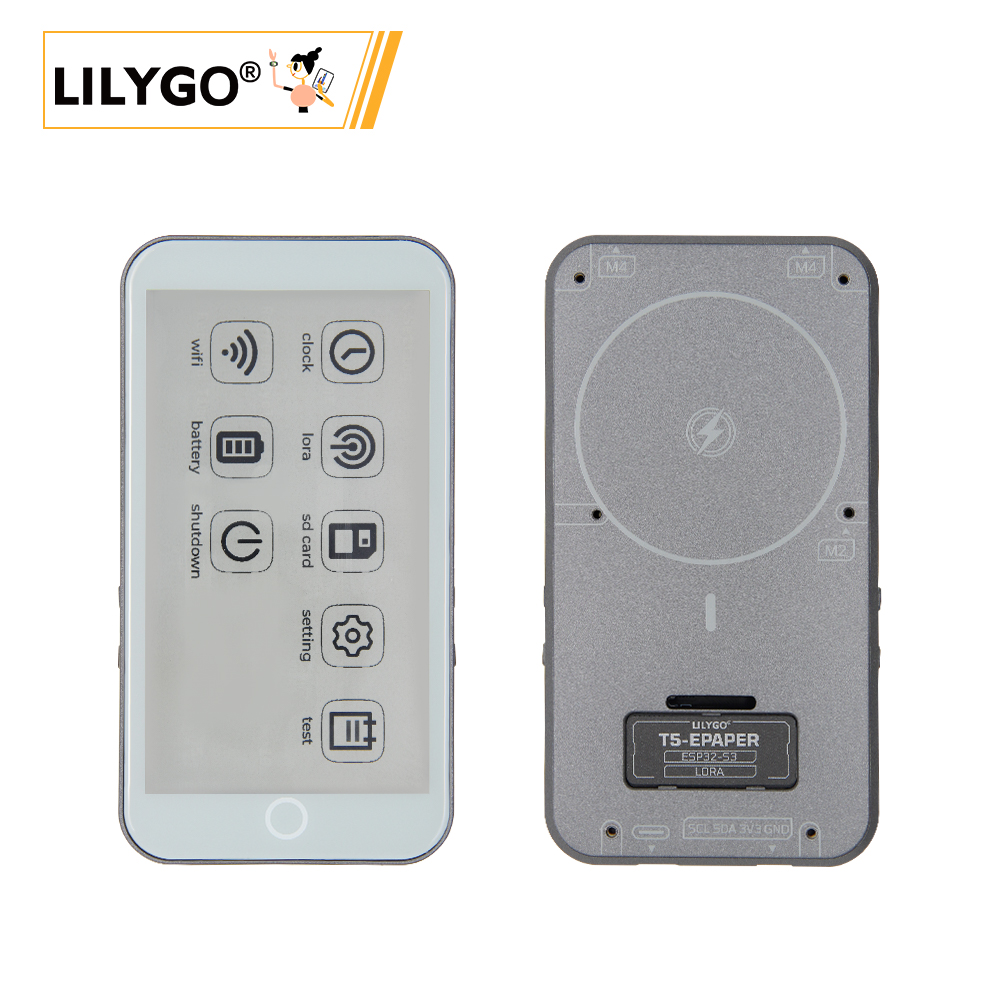

外观

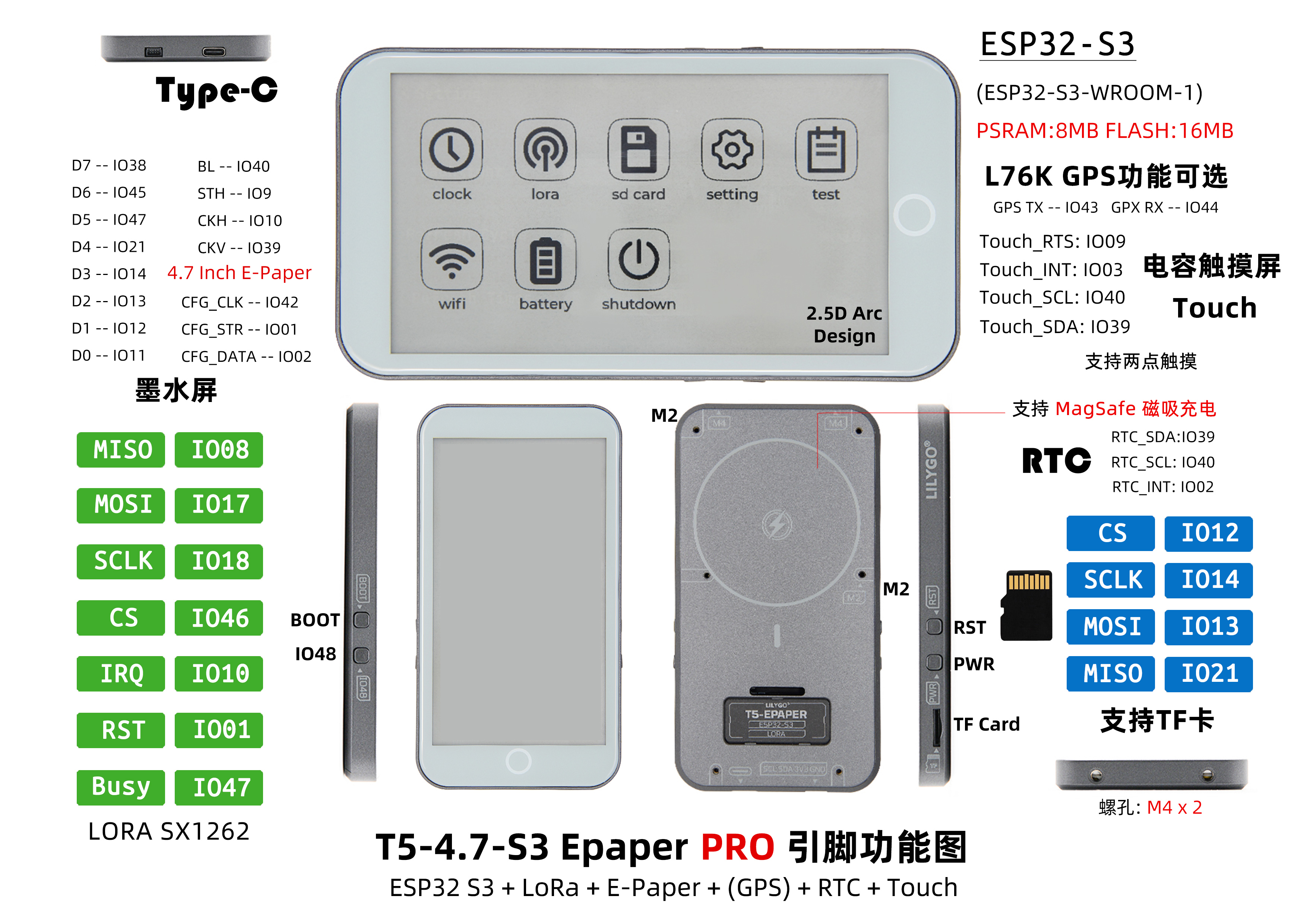

引脚图
模块资料以及参数
开发板参数
| 组件 | 描述 |
|---|---|
| MCU | ESP32-S3-WROOM-1 |
| Flash | 16M |
| PSRAM | 8M |
| Lora | SX1262 433Mhz~915Mhz(可选) |
| GPS | MIA-M10Q |
| 无线 | 2.4 GHz Wi-Fi& BLE 5 |
| 存储 | TF 卡 |
| 驱动 IC | ED047TC1 (4.7 inches, 960x540 , 16 gray) |
| 电池容量 | 3.7V-1500mAh |
| 电池芯片 | BQ25896 (0x6B), BQ27220 (0x55) |
| 充电方式 | 磁吸充电(Magsafe) + USB充电 |
| 触摸 | GT911 (0x5D) |
| 时钟 | PCF85063 (0x51) |
| 按键 | 1 x RST 按键 + 1 x BOOT 按键 + 1 x IO48 按键 + 1 × PWR 按键 |
| E-link Power Driver | TPS65185 (0x68) |
| IO 拓展 | PCA9535PW (0x20) |
| 拓展接口 | 2 × QWIIC接口 |
| 孔位 | M4mm *2 |
| 尺寸 | 129x69x11mm |
相关资料
Github：T5 E-paper S3 PRO
原理图
依赖库
软件开发
Arduino 设置参数
| Arduino IDE 设置 | 参数 |
|---|---|
| Board | ESP32S3 Dev Module |
| Port | Your port |
| USB CDC On Boot | Enable |
| CPU Frequency | 240MHZ(WiFi) |
| Core Debug Level | None |
| USB DFU On Boot | Disable |
| Erase All Flash Before Sketch Upload | Disable |
| Events Run On | Core1 |
| Flash Mode QIO | 80MHZ |
| Flash Size | 16MB(128Mb) |
| Arduino Runs On | Core1 |
| USB Firmware MSC On Boot | Disable |
| Partition Scheme | 16M Flash(3M APP/9.9MB FATFS) |
| PSRAM | OPI PSRAM |
| Upload Mode | UART0/Hardware CDC |
| Upload Speed | 921600 |
| USB Mode | CDC and JTAG |
