LILYGO T-PICO-2350

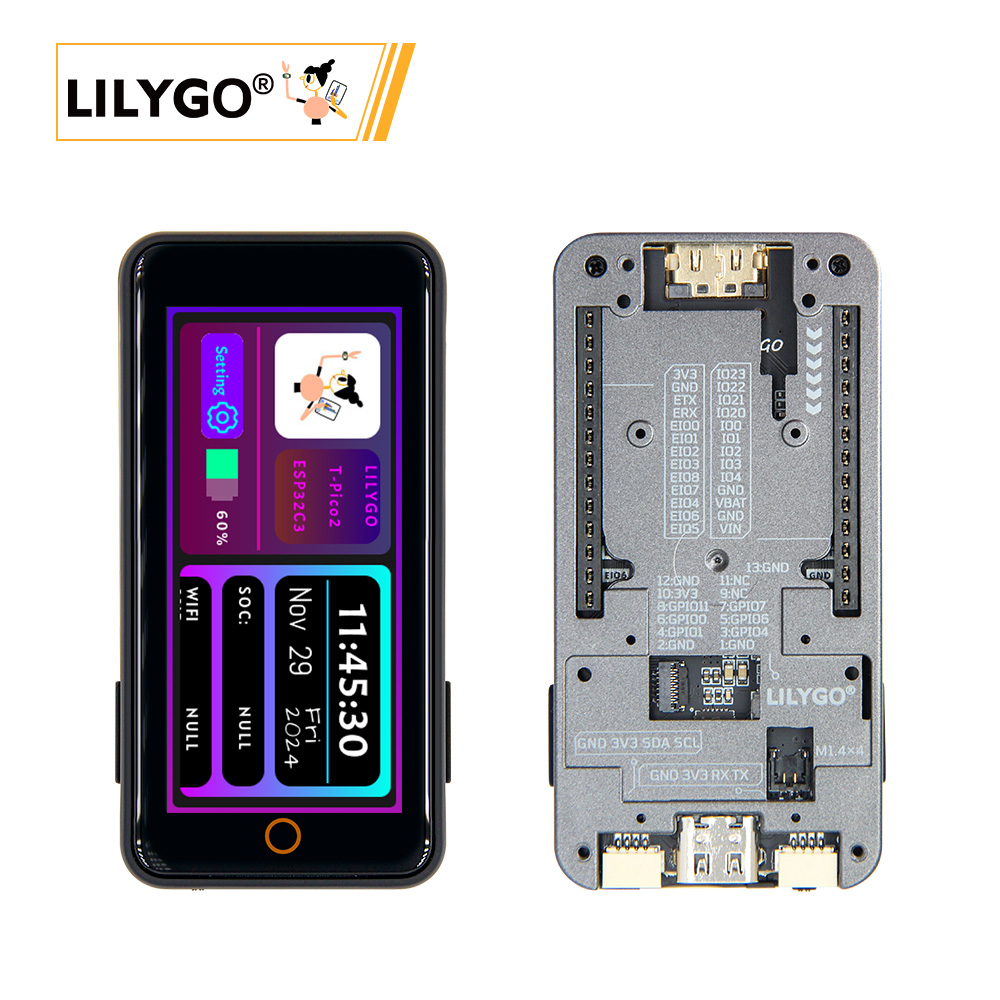

T-PICO-2350-03

简介

T-Pico2350 是延续T-Pico系列的另外一款基于树莓派芯片RP2350设计制造的版本，采用T-Displya S3 Pro 外部扩展版本的外壳设计，这个外壳设计的特点是预留了多种外部功能扩展设计的接口，支持排母的扩展模式和13pin 0.3间距的FPC扩展接口模式，同时底部预留了多个M1.4的内嵌铜螺母用于底部扩展固定使用，集成了RP2350+ESP32-C6+2.33寸电容触摸屏+TF卡+HDMI接口+2个QWIIC接口+PMU，支持电池供电和USB供电，USB接口延续了T-Pico系列的设计，通过正反插可以对两个芯片进行编程。

外观及功能介绍

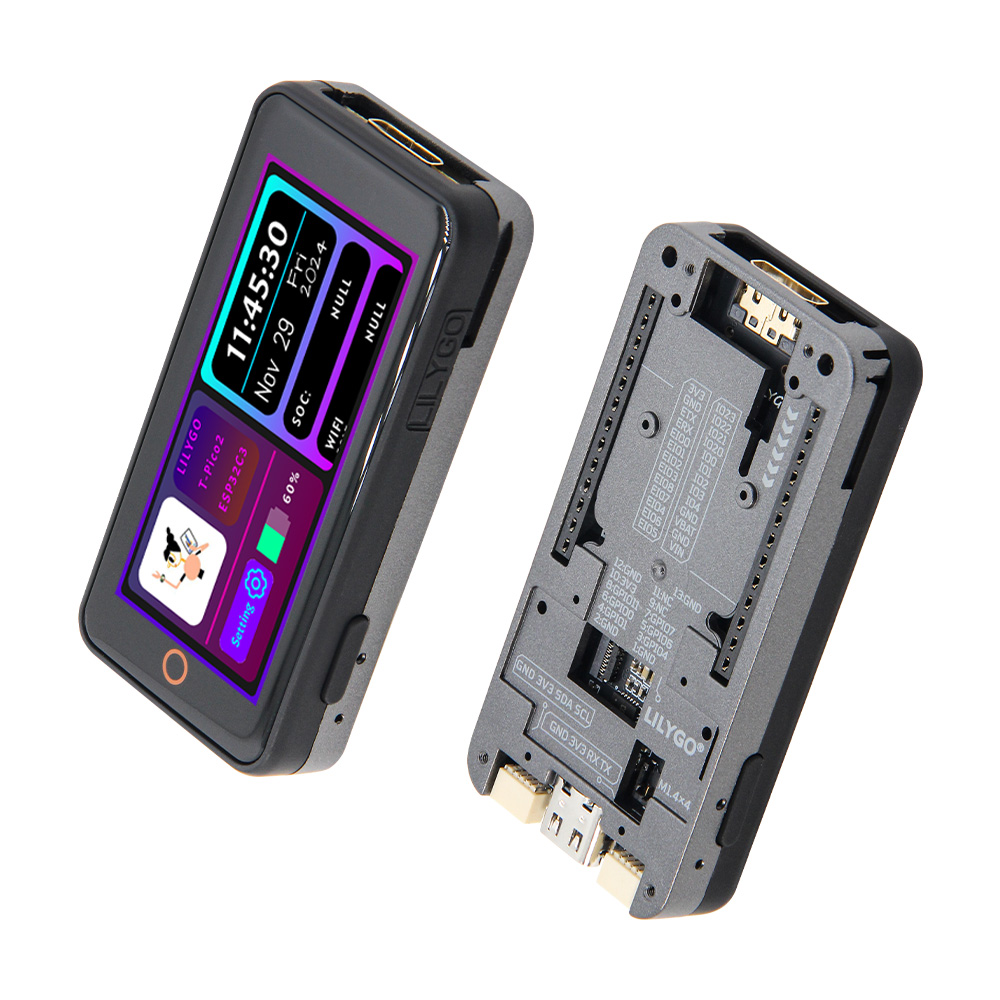

外观

summary

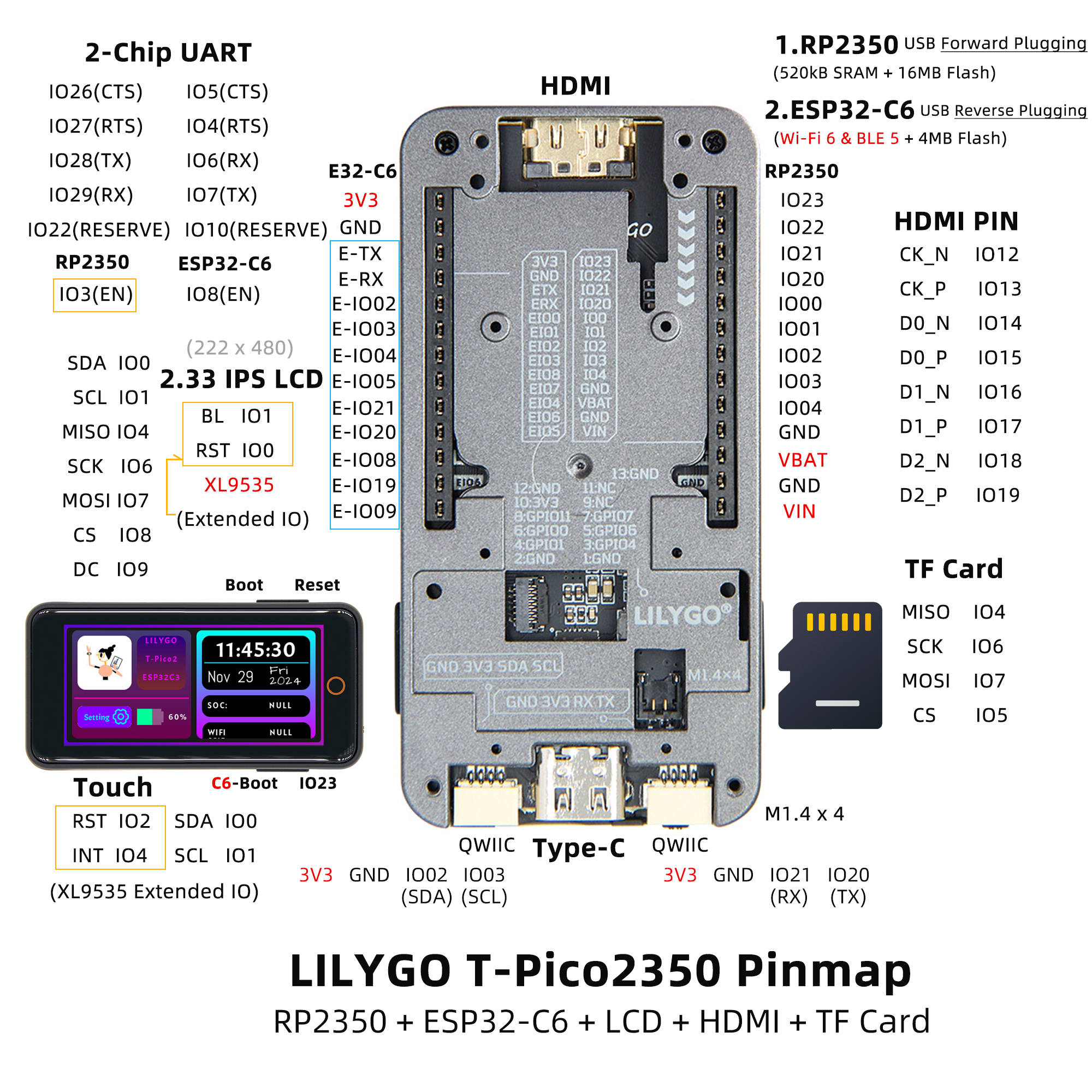

引脚图

summary

模块资料以及参数

树莓派模块
CPU RP2350
Flash 16MB
SRAM 520kB
ESP32模块
主控 ESP32-C6-MINI-1U-N4
Flash 4MB
无线协议 2.4G WiFi 6 + 蓝牙(BLE)
无线标准 802.11b/g/n

开发板参数

组件 描述
存储 TF 卡
屏幕 2.33英寸IPS LCD
触摸 XL9535 IIC协议
HDMI 19pin HDMI 接口
IO 接口 2.54mm间距 × 2*13拓展IO接口
拓展接口 2 × QWIIC接口
孔位 M1.4mm *4

相关资料

Github：T-PICO-2350

原理图

T-Pico-2350

依赖库

软件开发

Arduino 设置参数

Setting Value
Board Generic RP2350
Debug Level None
Debug Port Serial
C++ Exceptions Disabled
Flash size 16MB (no FS)
CPU Speed 150 MHz
IP/Bluetooth stack lPv4 Only
Optimize: Small (-Os) (standard)
PSRAM Size OMByte PSRAM
RTTI Disabled
Stack Protector Disabled
Upload Method Default (UF2)
USB Stack Pico SDK

开发平台

  1. C语言
  2. Arduino IDE
  3. Platform IO
